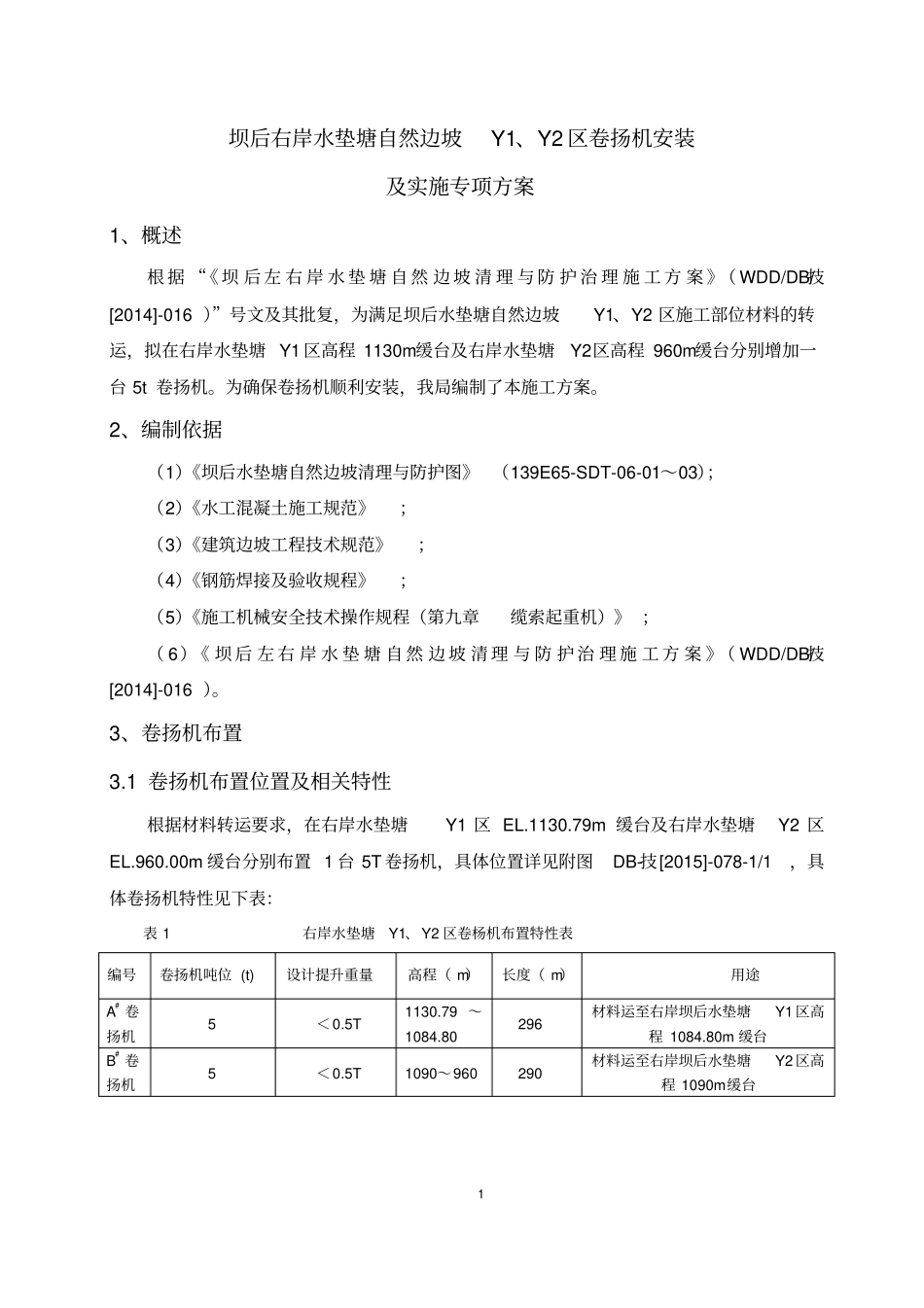

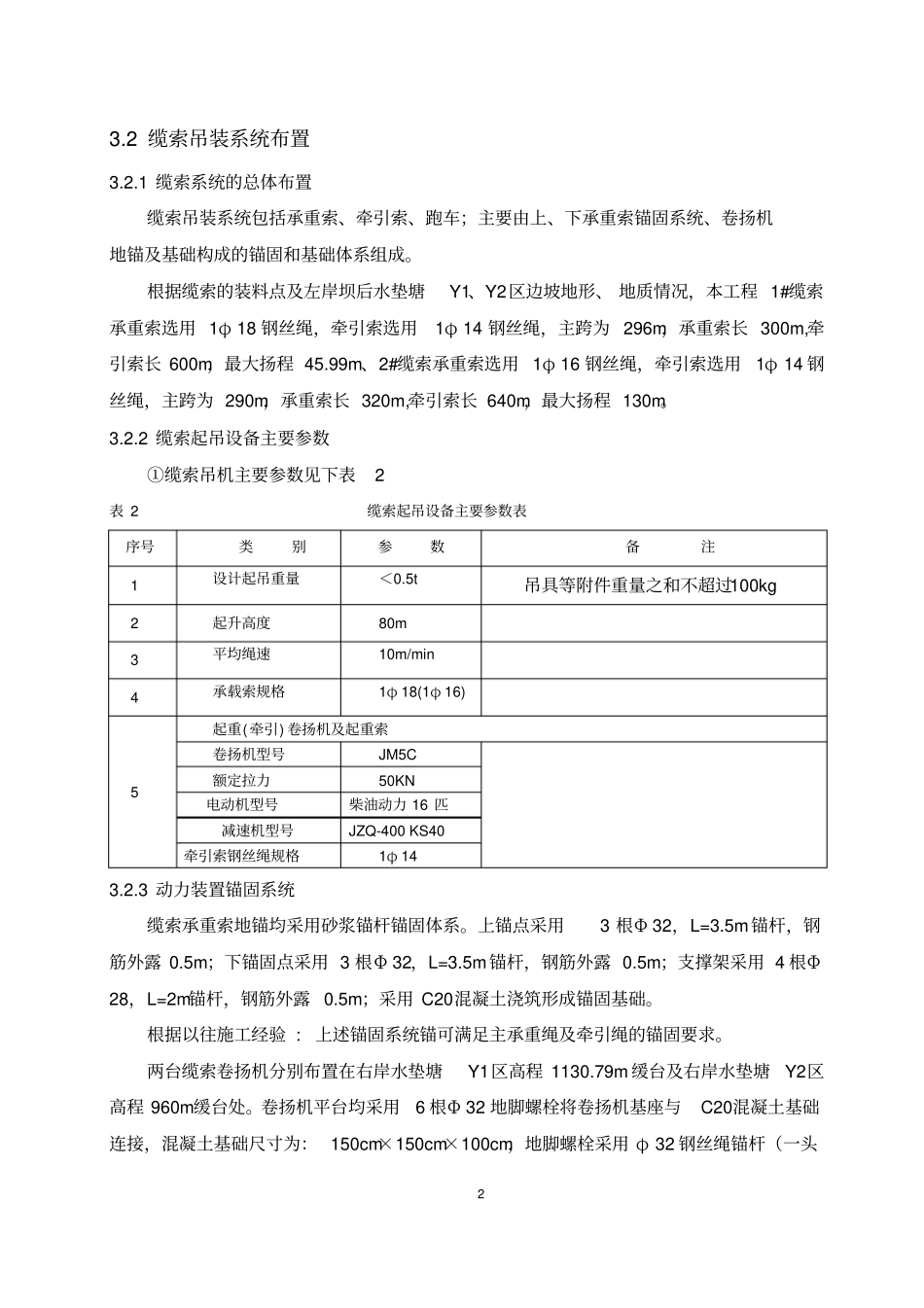

1坝后右岸水垫塘自然边坡Y1、Y2区卷扬机安装及实施专项方案1、概述根据“《坝后左右岸水垫塘自然边坡清理与防护治理施工方案》（WDD/DB/技[2014]-016）”号文及其批复，为满足坝后水垫塘自然边坡Y1、Y2区施工部位材料的转运，拟在右岸水垫塘Y1区高程1130m缓台及右岸水垫塘Y2区高程960m缓台分别增加一台5t卷扬机。为确保卷扬机顺利安装，我局编制了本施工方案。2、编制依据（1）《坝后水垫塘自然边坡清理与防护图》（139E65-SDT-06-01～03）；（2）《水工混凝土施工规范》；（3）《建筑边坡工程技术规范》；（4）《钢筋焊接及验收规程》；（5）《施工机械安全技术操作规程（第九章缆索起重机）》；（6）《坝后左右岸水垫塘自然边坡清理与防护治理施工方案》（WDD/DB/技[2014]-016）。3、卷扬机布置3.1卷扬机布置位置及相关特性根据材料转运要求，在右岸水垫塘Y1区EL.1130.79m缓台及右岸水垫塘Y2区EL.960.00m缓台分别布置1台5T卷扬机，具体位置详见附图DB-技[2015]-078-1/1，具体卷扬机特性见下表：表1右岸水垫塘Y1、Y2区卷杨机布置特性表编号卷扬机吨位(t)设计提升重量高程（m）长度（m）用途A#卷扬机5＜0.5T1130.79～1084.80296材料运至右岸坝后水垫塘Y1区高程1084.80m缓台B#卷扬机5＜0.5T1090～960290材料运至右岸坝后水垫塘Y2区高程1090m缓台23.2缆索吊装系统布置3.2.1缆索系统的总体布置缆索吊装系统包括承重索、牵引索、跑车；主要由上、下承重索锚固系统、卷扬机地锚及基础构成的锚固和基础体系组成。根据缆索的装料点及左岸坝后水垫塘Y1、Y2区边坡地形、地质情况，本工程1#缆索承重索选用1φ18钢丝绳，牵引索选用1φ14钢丝绳，主跨为296m，承重索长300m,牵引索长600m，最大扬程45.99m、2#缆索承重索选用1φ16钢丝绳，牵引索选用1φ14钢丝绳，主跨为290m，承重索长320m,牵引索长640m，最大扬程130m。3.2.2缆索起吊设备主要参数①缆索吊机主要参数见下表2表2缆索起吊设备主要参数表序号类别参数备注1设计起吊重量＜0.5t吊具等附件重量之和不超过100kg2起升高度80m3平均绳速10m/min4承载索规格1φ18(1φ16)5起重(牵引)卷扬机及起重索卷扬机型号JM5C额定拉力50KN电动机型号柴油动力16匹减速机型号JZQ-400KS40牵引索钢丝绳规格1φ143.2.3动力装置锚固系统缆索承重索地锚均采用砂浆锚杆锚固体系。上锚点采用3根Φ32，L=3.5m锚杆，钢筋外露0.5m；下锚固点采用3根Φ32，L=3.5m锚杆，钢筋外露0.5m；支撑架采用4根Φ28，L=2m锚杆，钢筋外露0.5m；采用C20混凝土浇筑形成锚固基础。根据以往施工经验:上述锚固系统锚可满足主承重绳及牵引绳的锚固要求。两台缆索卷扬机分别布置在右岸水垫塘Y1区高程1130.79m缓台及右岸水垫塘Y2区高程960m缓台处。卷扬机平台均采用6根Φ32地脚螺栓将卷扬机基座与C20混凝土基础连接，混凝土基础尺寸为：150cm×150cm×100cm，地脚螺栓采用φ32钢丝绳锚杆（一头3丝一头带钩），入岩2m，丝扣外露0.25cm。3.3安全验算3.3.1基本数据表3钢丝绳工程量卷扬机序号项目延米重量总长度A#1φ14钢丝绳单位重量0.685kg/m600m2φ18钢丝绳单位重量1.090kg/m300mB#1φ14钢丝绳单位重量0.685kg/m640m2φ16钢丝绳单位重量0.846kg/m320m3.3.2钢丝绳允许应力卷扬机索道主要有：承重索、牵引索各一根，缆索承重索选用1φ18、1φ16钢丝绳，牵引索均选用1φ14钢丝绳。根据建筑施工计算手册《结构吊装工程》中查知：钢丝绳的容许拉力为：K5d.0KFF2gααF--钢丝绳的容许拉力（KN）α--钢丝绳之间的荷载不均匀系数，6×19钢丝绳取0.85Fg-钢丝绳的钢丝破断拉力总和（KN）,Fg=0.5d2d--钢丝绳直径（mm），为18mm。K—钢丝绳使用安全系数，[承重索取3.2；牵引索取4.5]钢丝绳容许应力计算如下：Ф18钢丝绳容许拉力为:20.850.518F43KN3.2Ф16钢丝绳容许拉力为:20.850.516F34KN3.2Ф14钢丝绳容许拉力为:420.850.514F18.50KN4.53.3.3承重索、牵引索受力计算根据缆索起吊设备主要设计参数，分别对A#卷扬机的1#和2#缆索（承重索和牵引索）及B#卷扬机的1#和2#缆索（承重索和牵引索）进行验算。（1）荷载计算①缆索0.84570.68520.84570.6852q9.89.80.022KN/mcos296/300②缆车G1=100kg(现场采用滑车、...
