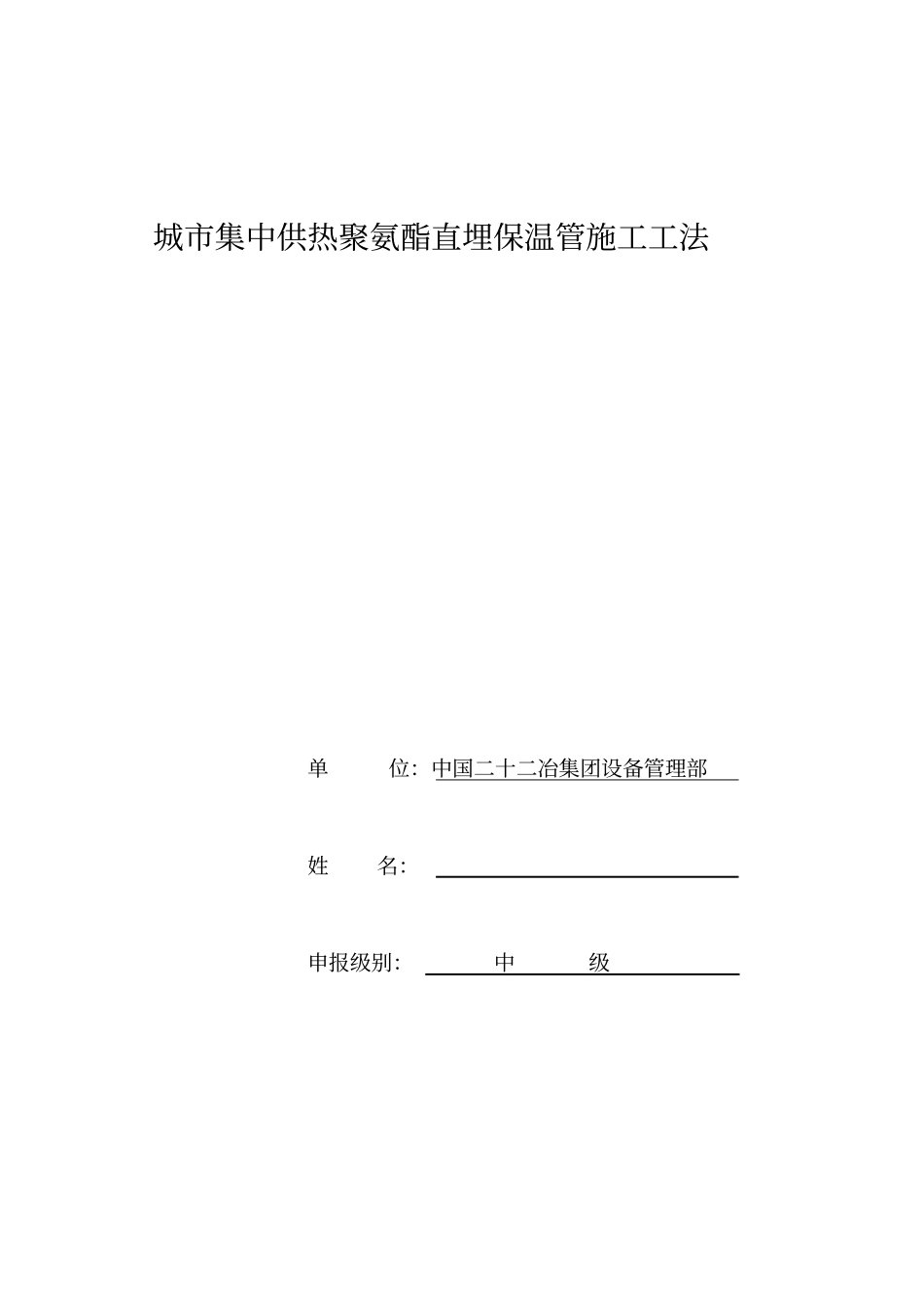

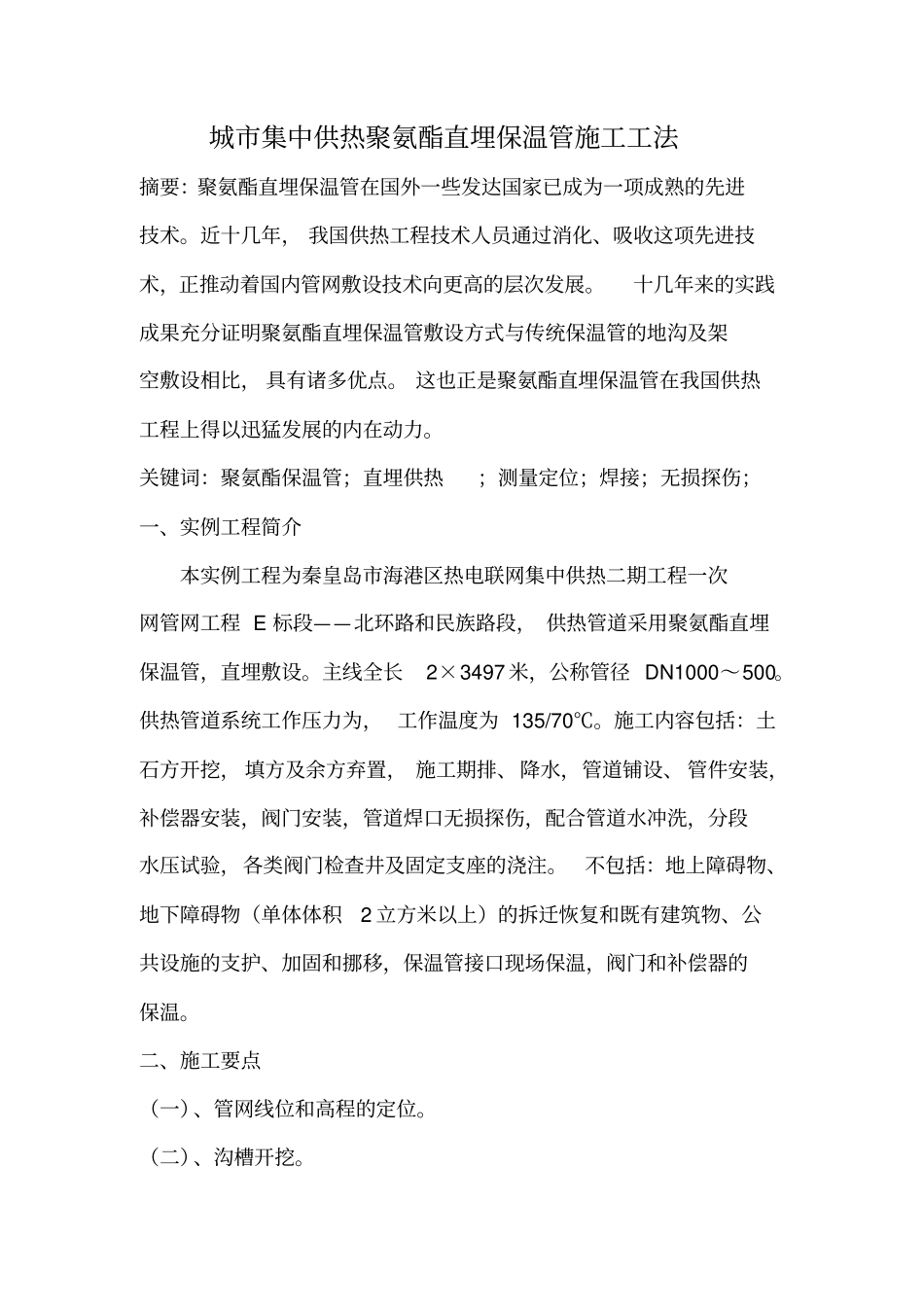

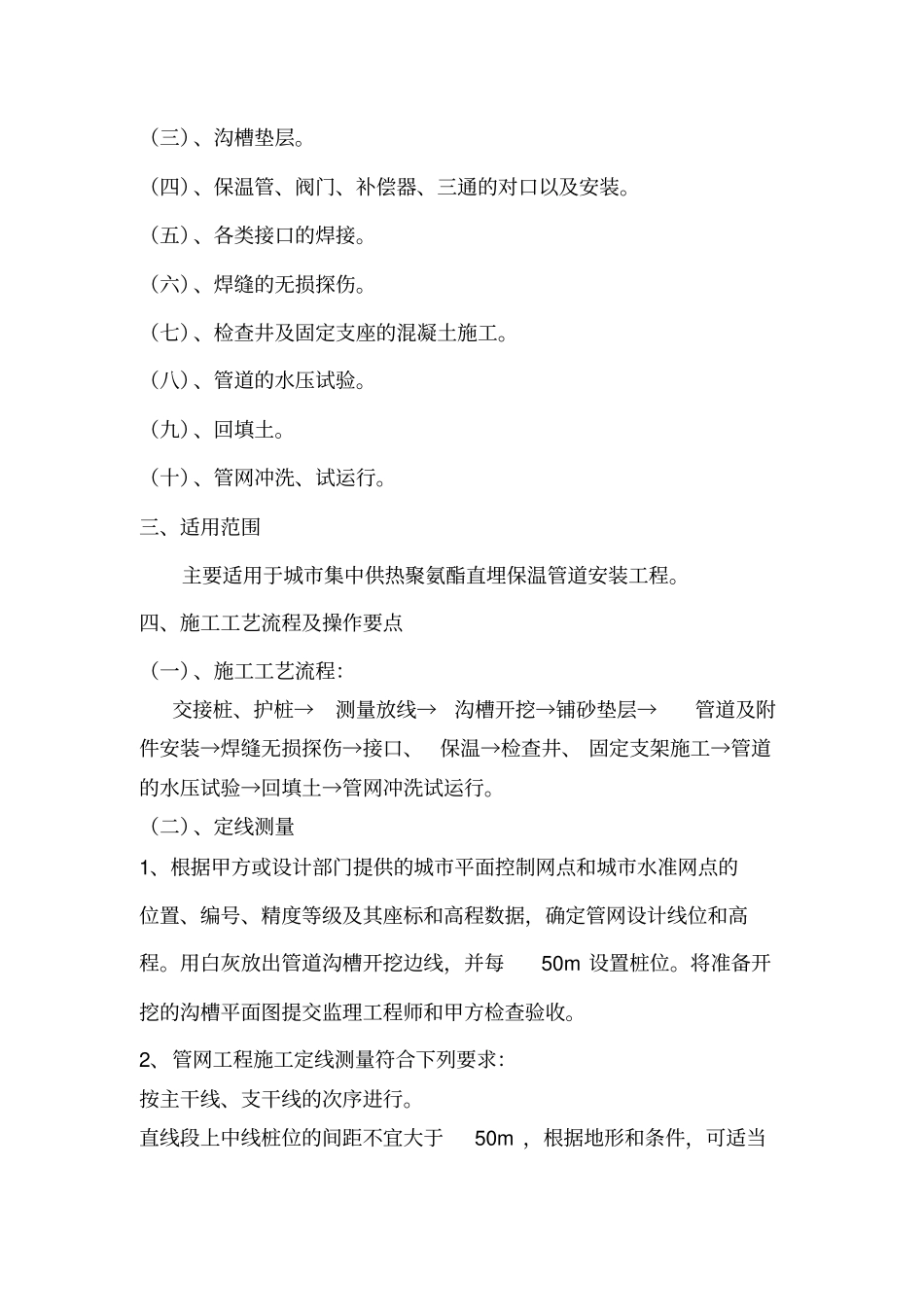

城市集中供热聚氨酯直埋保温管施工工法单位：中国二十二冶集团设备管理部姓名：申报级别：中级城市集中供热聚氨酯直埋保温管施工工法摘要：聚氨酯直埋保温管在国外一些发达国家已成为一项成熟的先进技术。近十几年，我国供热工程技术人员通过消化、吸收这项先进技术，正推动着国内管网敷设技术向更高的层次发展。十几年来的实践成果充分证明聚氨酯直埋保温管敷设方式与传统保温管的地沟及架空敷设相比，具有诸多优点。这也正是聚氨酯直埋保温管在我国供热工程上得以迅猛发展的内在动力。关键词：聚氨酯保温管；直埋供热；测量定位；焊接；无损探伤；一、实例工程简介本实例工程为秦皇岛市海港区热电联网集中供热二期工程一次网管网工程E标段——北环路和民族路段，供热管道采用聚氨酯直埋保温管，直埋敷设。主线全长2×3497米，公称管径DN1000～500。供热管道系统工作压力为，工作温度为135/70℃。施工内容包括：土石方开挖，填方及余方弃置，施工期排、降水，管道铺设、管件安装，补偿器安装，阀门安装，管道焊口无损探伤，配合管道水冲洗，分段水压试验，各类阀门检查井及固定支座的浇注。不包括：地上障碍物、地下障碍物（单体体积2立方米以上）的拆迁恢复和既有建筑物、公共设施的支护、加固和挪移，保温管接口现场保温，阀门和补偿器的保温。二、施工要点（一）、管网线位和高程的定位。（二）、沟槽开挖。（三）、沟槽垫层。（四）、保温管、阀门、补偿器、三通的对口以及安装。（五）、各类接口的焊接。（六）、焊缝的无损探伤。（七）、检查井及固定支座的混凝土施工。（八）、管道的水压试验。（九）、回填土。（十）、管网冲洗、试运行。三、适用范围主要适用于城市集中供热聚氨酯直埋保温管道安装工程。四、施工工艺流程及操作要点（一）、施工工艺流程：交接桩、护桩→测量放线→沟槽开挖→铺砂垫层→管道及附件安装→焊缝无损探伤→接口、保温→检查井、固定支架施工→管道的水压试验→回填土→管网冲洗试运行。（二）、定线测量1、根据甲方或设计部门提供的城市平面控制网点和城市水准网点的位置、编号、精度等级及其座标和高程数据，确定管网设计线位和高程。用白灰放出管道沟槽开挖边线，并每50m设置桩位。将准备开挖的沟槽平面图提交监理工程师和甲方检查验收。2、管网工程施工定线测量符合下列要求：按主干线、支干线的次序进行。直线段上中线桩位的间距不宜大于50m，根据地形和条件，可适当加桩。管网中线量距可用检定过的钢尺丈量。在坡地上丈量时，进行倾斜改正。量距相对误差不大于1/1000。在不能直接丈量的地段，用电磁波测距仪测距或布设简单图形（双三角形、单四边形与菱形）丈量基线间接求距。管线测量技术要求附合导线长度(m)平均边长(m)测角中误差测回数DJ6方位角闭合差导线相对闭合差800100±20"l±40"√nl/3000注：①n为测站数。②点位中误差不大于50mm。③导线超长时（不宜超过规定长度的倍），绝对闭合差不大于260mm。④导线长度短于规定长度的13时，绝对闭合差不大于130mm。⑤在控制点比较稀少的地方，导线允许同级附合一次。（三）、沟槽开挖1、施工准备：施工前，对开槽范围内的地上地下障碍物进行现场核查及坑探，逐项查冲障碍物构造情况，确定与管网工程的相对位置关系，并报监理、甲方核实。保护开槽范围内的各种障碍物，并分别取得所属单位的同意和配合。根据工程现场条件、结构埋深、土质、有无地下水等因素选用不同的开槽断面。确定各施工段的沟槽底宽、沟槽坡度、边坡、留台位置、上口宽、堆土及外运土量等施工措施。2、沟槽开挖：根据工程范围、施工机械条件、进度要求等合理选用施工机械，以充分发挥机械效率，节省机械费用，加速进度。当机械施工无法作业的部位和修整边坡坡度，冲理基底等，均配备人工进行。沟槽开挖从上到下分层分段依次进行，随时作成一定坡势，以利泄水。在开挖过程中，随时检查边坡的状态，根据土质变化情况，做好基坑的支撑准备，以防坍陷。机械开挖到设计标高以上20mm后，采用人工冲底到设计高程。管道焊口处需要人工开挖工作坑，管道两侧及底部的工作坑不得小于600mm。土方开挖后必须按有关规定设置沟槽边护...
