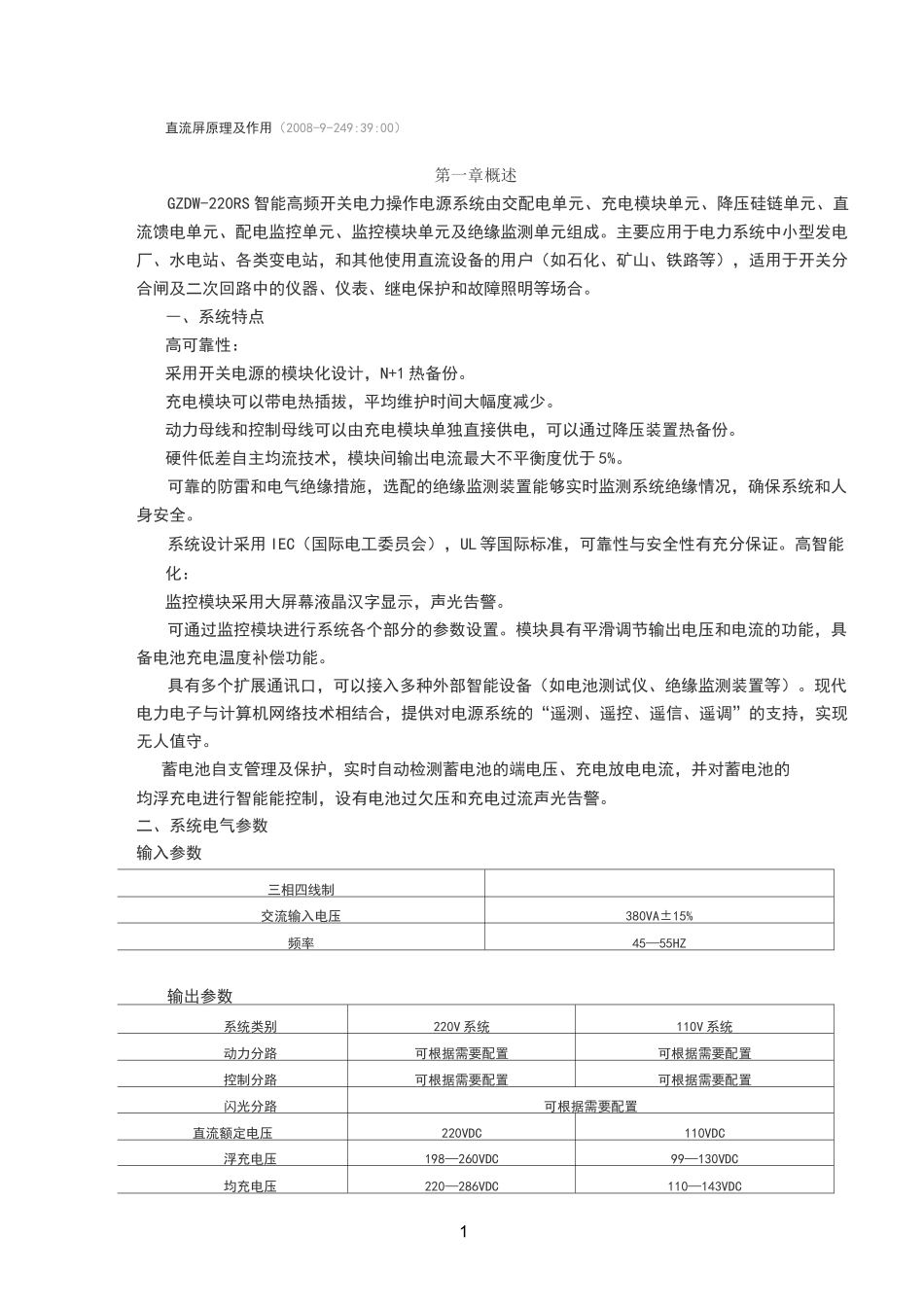

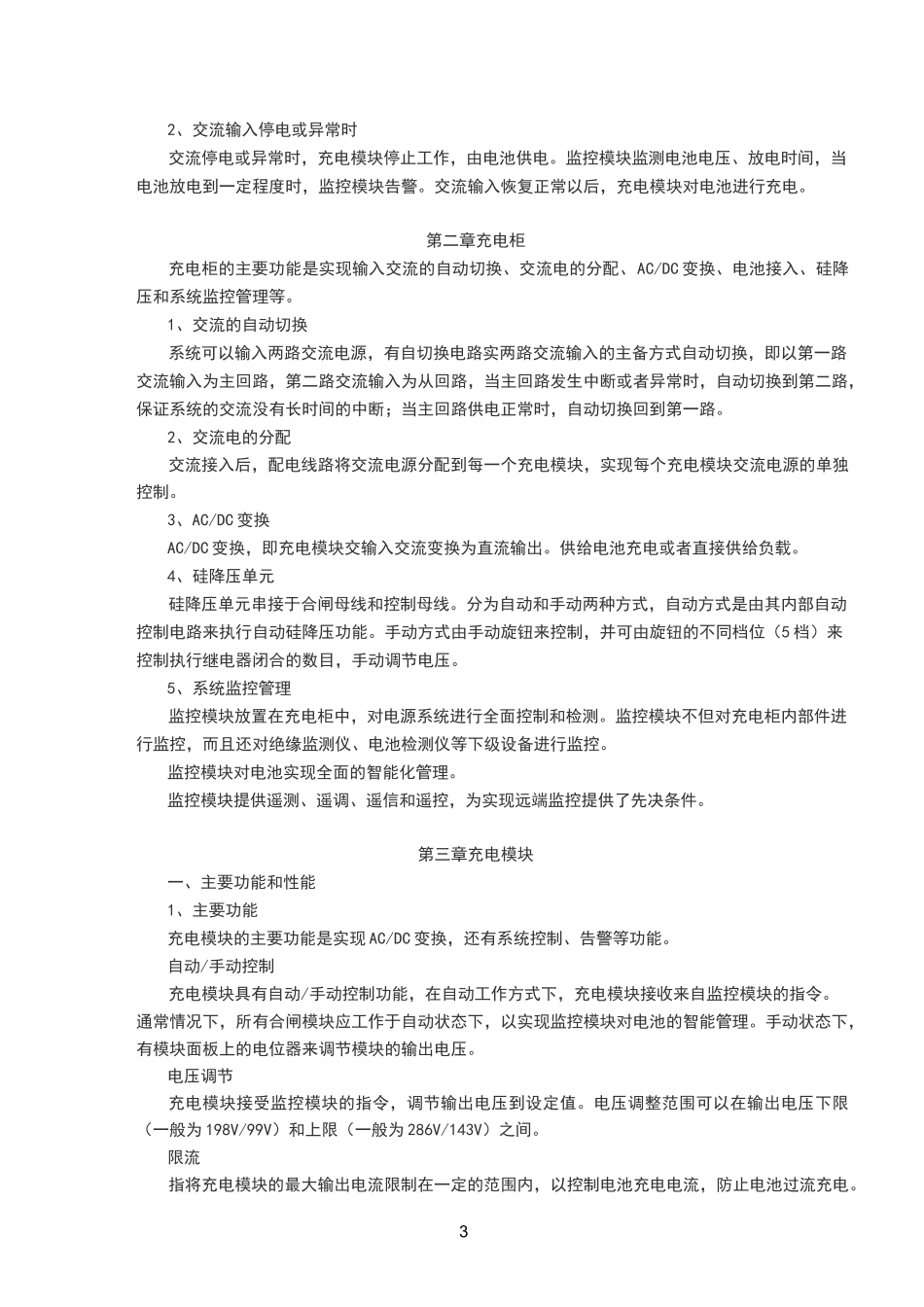

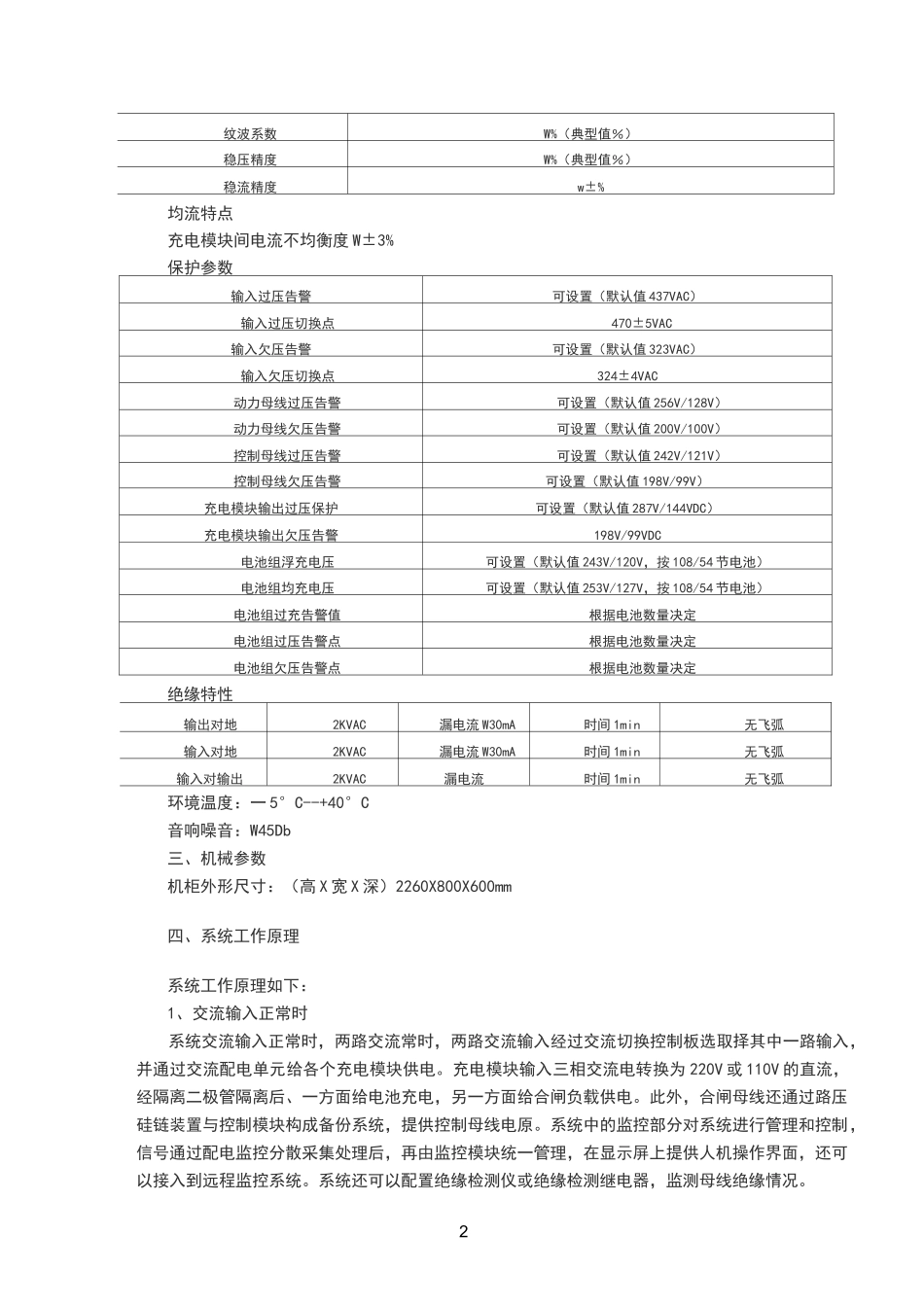

1直流屏原理及作用（2008-9-249:39:00）第一章概述GZDW-220RS智能高频开关电力操作电源系统由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。―、系统特点高可靠性：采用开关电源的模块化设计，N+1热备份。充电模块可以带电热插拔，平均维护时间大幅度减少。动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。高智能化：监控模块采用大屏幕液晶汉字显示，声光告警。可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。蓄电池自支管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。二、系统电气参数输入参数三相四线制交流输入电压380VA±15%频率45—55HZ输出参数系统类别220V系统110V系统动力分路可根据需要配置可根据需要配置控制分路可根据需要配置可根据需要配置闪光分路可根据需要配置直流额定电压220VDC110VDC浮充电压198—260VDC99—130VDC均充电压220—286VDC110—143VDC2纹波系数W%（典型值％）稳压精度W%（典型值％）稳流精度w±%均流特点充电模块间电流不均衡度W±3%保护参数输入过压告警可设置（默认值437VAC）输入过压切换点470±5VAC输入欠压告警可设置（默认值323VAC）输入欠压切换点324±4VAC动力母线过压告警可设置（默认值256V/128V）动力母线欠压告警可设置（默认值200V/100V）控制母线过压告警可设置（默认值242V/121V）控制母线欠压告警可设置（默认值198V/99V）充电模块输出过压保护可设置（默认值287V/144VDC）充电模块输出欠压告警198V/99VDC电池组浮充电压可设置（默认值243V/120V，按108/54节电池）电池组均充电压可设置（默认值253V/127V，按108/54节电池）电池组过充告警值根据电池数量决定电池组过压告警点根据电池数量决定电池组欠压告警点根据电池数量决定绝缘特性输出对地2KVAC漏电流W30mA时间1min无飞弧输入对地2KVAC漏电流W30mA时间1min无飞弧输入对输出2KVAC漏电流时间1min无飞弧环境温度：一5°C--+40°C音响噪音：W45Db三、机械参数机柜外形尺寸：（高X宽X深）2260X800X600mm四、系统工作原理系统工作原理如下：1、交流输入正常时系统交流输入正常时，两路交流常时，两路交流输入经过交流切换控制板选取择其中一路输入，并通过交流配电单元给各个充电模块供电。充电模块输入三相交流电转换为220V或110V的直流，经隔离二极管隔离后、一方面给电池充电，另一方面给合闸负载供电。此外，合闸母线还通过路压硅链装置与控制模块构成备份系统，提供控制母线电原。系统中的监控部分对系统进行管理和控制，信号通过配电监控分散采集处理后，再由监控模块统一管理，在显示屏上提供人机操作界面，还可以接入到远程监控系统。系统还可以配置绝缘检测仪或绝缘检测继电器，监测母线绝缘情况。32、交流输入停电或异常时交流停电或异常时，充电模块停止工作，由电池供电。监控模块监测电池电压、放电时间，当电池放电到一定程度时，监控模块告警。交流输入恢复正常以后，充电模块对电池进行充电。第二章充电柜充电柜的主要功能是实现输入交流的自动切换、交流电的分配、AC/DC变换、电池接入、硅降压和系统监控管理等。1、交流的自动切换系统可以输入两路交流电源，有自切换电路实两路交流输入的主备方式自动切换，即以第...
