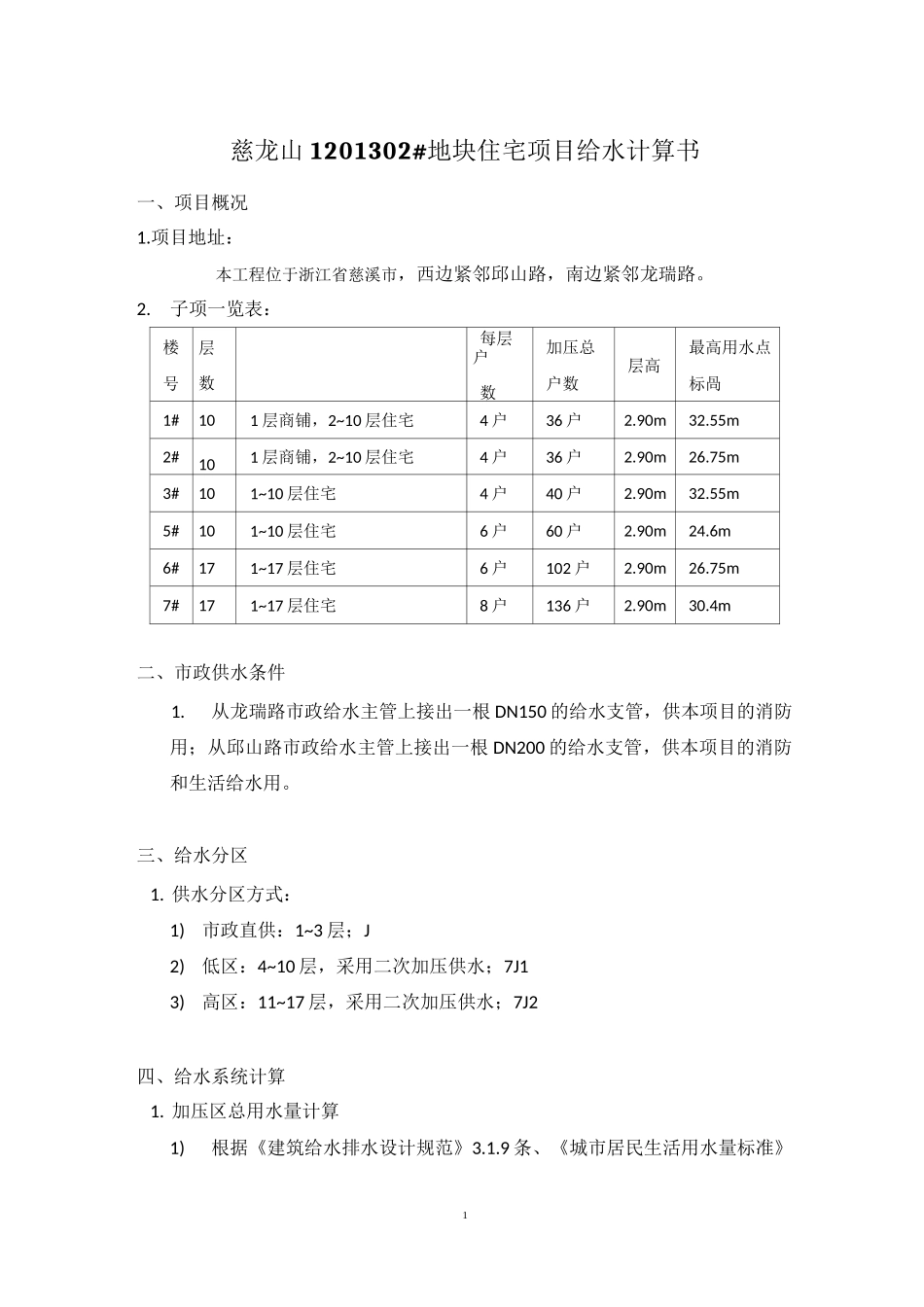

1慈龙山1201302#地块住宅项目给水计算书一、项目概况1.项目地址：本工程位于浙江省慈溪市，西边紧邻邱山路，南边紧邻龙瑞路。2.子项一览表：楼号层数每层户数加压总户数层高最高用水点标咼1#101层商铺，2~10层住宅4户36户2.90m32.55m2#101层商铺，2~10层住宅4户36户2.90m26.75m3#101~10层住宅4户40户2.90m32.55m5#101~10层住宅6户60户2.90m24.6m6#171~17层住宅6户102户2.90m26.75m7#171~17层住宅8户136户2.90m30.4m二、市政供水条件1.从龙瑞路市政给水主管上接出一根DN150的给水支管，供本项目的消防用；从邱山路市政给水主管上接出一根DN200的给水支管，供本项目的消防和生活给水用。三、给水分区1.供水分区方式：1)市政直供：1~3层；J2)低区：4~10层，采用二次加压供水；7J13)高区：11~17层，采用二次加压供水；7J2四、给水系统计算1.加压区总用水量计算1)根据《建筑给水排水设计规范》3.1.9条、《城市居民生活用水量标准》2表3.0.1，结合本项目的具体特点，住宅最高日生活用水定额取250L/（人・d）,每户按3.5人计，共计322户，则最高日生活用水量Q]=0.25X3.5X322=281.8m3/d。2）管网漏失及未预见用水量Q2：根据《建筑给排水设计规范》规定，本工程Q2=Q]X0.1=28.2m3/do3）小时变化系数Kh取2.5,则最高日最大时生活用水量Q=（281.8+28.2）3F24X2.5=32.29m3/h=8.97L/s。2.各分区设计秒流量计算：1）低区（4~10层）：根据《建筑给水排水设计规范》公式3.6.4-1，其中最高用水日用水定额取250L/（人・d）,户数为224户，每户的卫生器具当量为6.45,经计算设计秒流量q=10.48L/s2）高区（11~17层）：根据《建筑给水排水设计规范》公式3.6.4-1，其中最高用水日用水定额取250L/（人・d）,户数为98户，每户的卫生器具当量为6.45，经计算设计秒流量q=6.29L/s3.各分区最不利用水点水压计算：♦低区（4~10层）：1）选取本住宅地块北边的7#楼东侧单元的第10层东户的淋浴器作为本工程低区的最不利用水点，该最不利点到给水变频泵吸水管高差H1=27.2+4.2（9层楼板面绝对标高）＋1.20（淋浴头安装高度）-1.0（水泵吸水管绝对标高）=31.6m。2）淋浴器所需的出水水头H取10.0m。23）住宅用户室内管线水头损失H取4.0m。（含入户水表水头损失1.0m）34）住宅用户室外管线沿程和局部水头损失H取7.0m。45）泵房内水头损失H取2.0m。56）安全水头H取2.0m。67）低区最不利点淋浴器所需的水压H=H＋H＋H＋H＋H＋H=31.6＋10.0＋4.0＋7.0＋2.0＋2.0=56.6m。12345638）屋顶太阳能补水压力校核：a）根据本小区的楼层数分布，其中5#楼为10层，第10层需要设屋顶太阳能。b）屋顶太阳能热水器到给水变频泵吸水管高差5=30.2+4.2（10#楼屋面绝对标高）＋1.00（太阳能热水器安装高度）-1.00（水泵吸水管绝对标高）=34.4mc）太阳能热水器所需的出水水头H取3.0m2d）太阳能热水器补水管的管线水头损失取5.0me）低区太阳能补水所需水压H=34.4+3.0+5.0=42.4m<56.6m♦高区（11~17层）：9）选取本住宅地块北边的7#楼东侧单元的第17层东户的淋浴器作为本工程低区的最不利用水点，该最不利点到给水变频泵吸水管高差H1=48.2+4.2（9层楼板面绝对标高）+1.20（淋浴头安装高度）-1.0（水泵吸水管绝对标高）=52.6m。10）淋浴器所需的出水水头H取10.0m。211）住宅用户室内管线水头损失H取4.0m。（含入户水表水头损失1.0m）312）住宅用户室外管线沿程和局部水头损失H取9.0m。413）泵房内水头损失H取2.0m。514）安全水头H取2.0m。615）低区最不利点淋浴器所需的水压H=H+H+H+H+H+H=52.6+10.0+4.0+9.0+2.0+2.0=78.6m。12345616）屋顶太阳能补水压力校核：f）根据本小区的楼层数分布，其中17#楼为17层，第17层需要设屋顶太阳能。g）屋顶太阳能热水器到给水变频泵吸水管高差H1=51.2+4.2（17#楼屋面绝对标高）+1.00（太阳能热水器安装高度）-1.00（水泵吸水管绝对标高）=55.4mh）太阳能热水器所需的出水水头H取3.0m24i）太阳能热水器补水管的管线水头损失取5.0m5导廿駅口j）高区太阳能补水所需水压H=55.4+3.0+5.0=63.4m<78.6m五、水箱+变频泵供水系统计算1.在室外地下新建一座二次给水泵房，内设生活水箱，变频调速泵2组，每组3台，二次给水泵房内的系...
