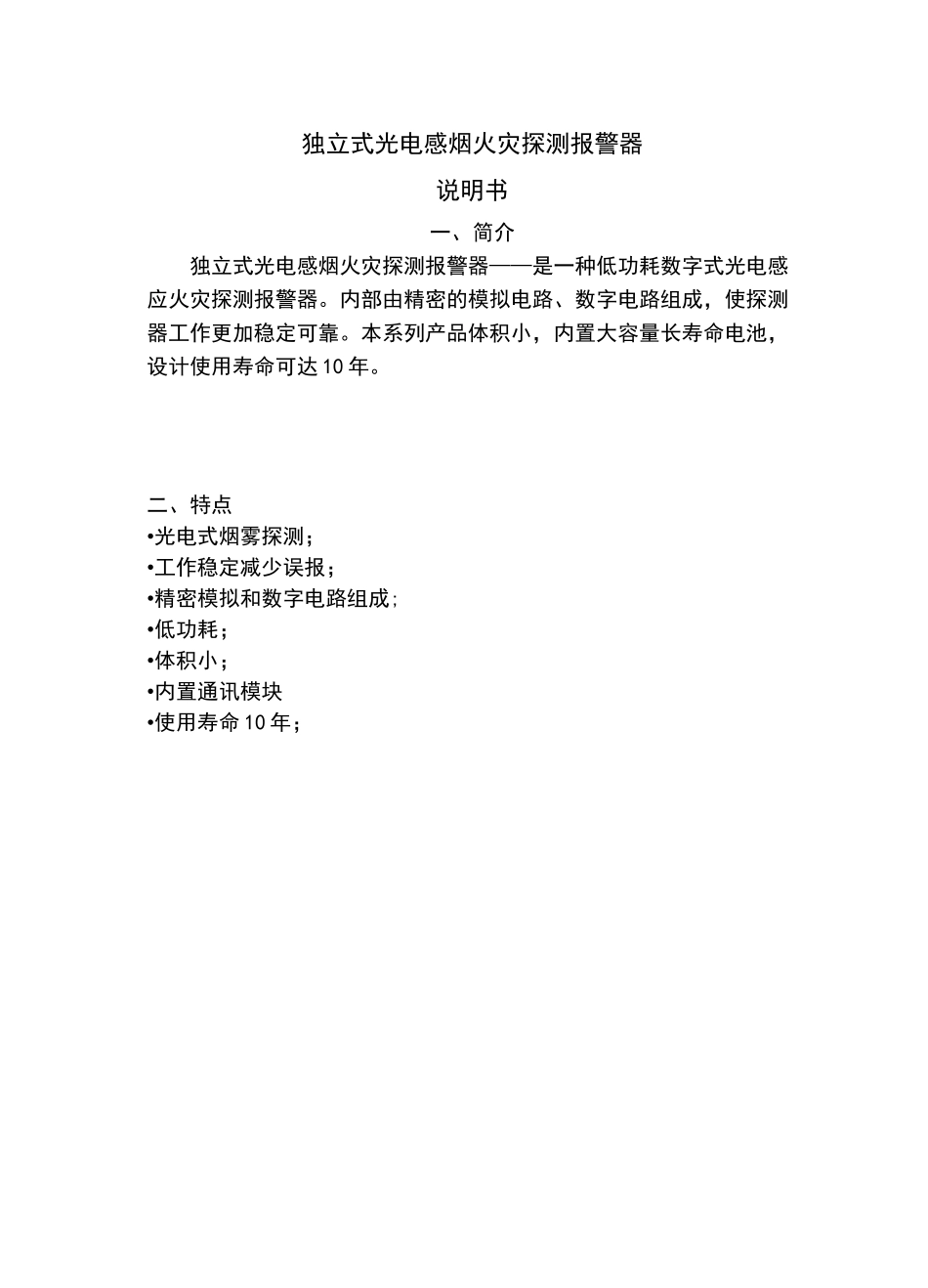

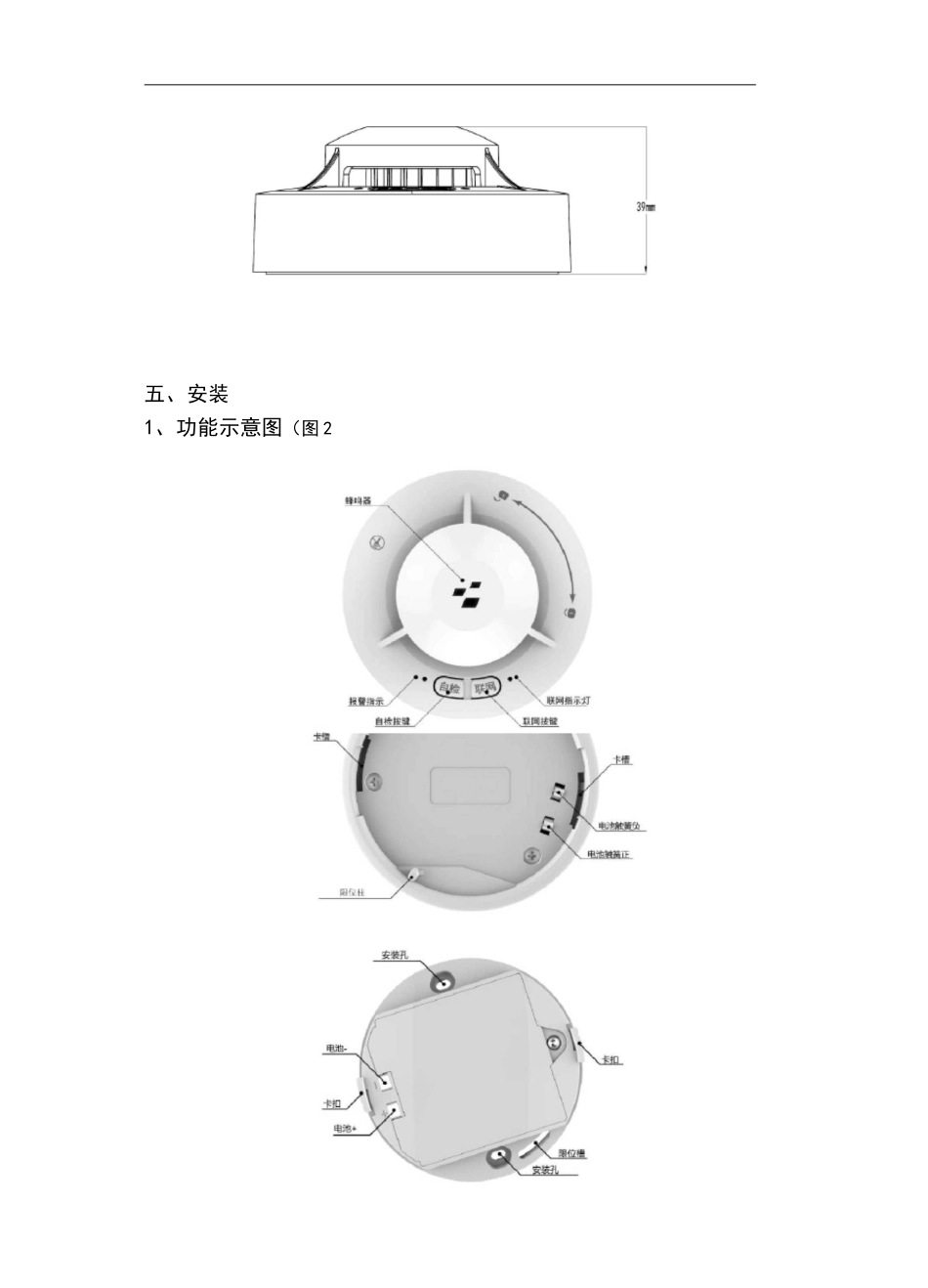

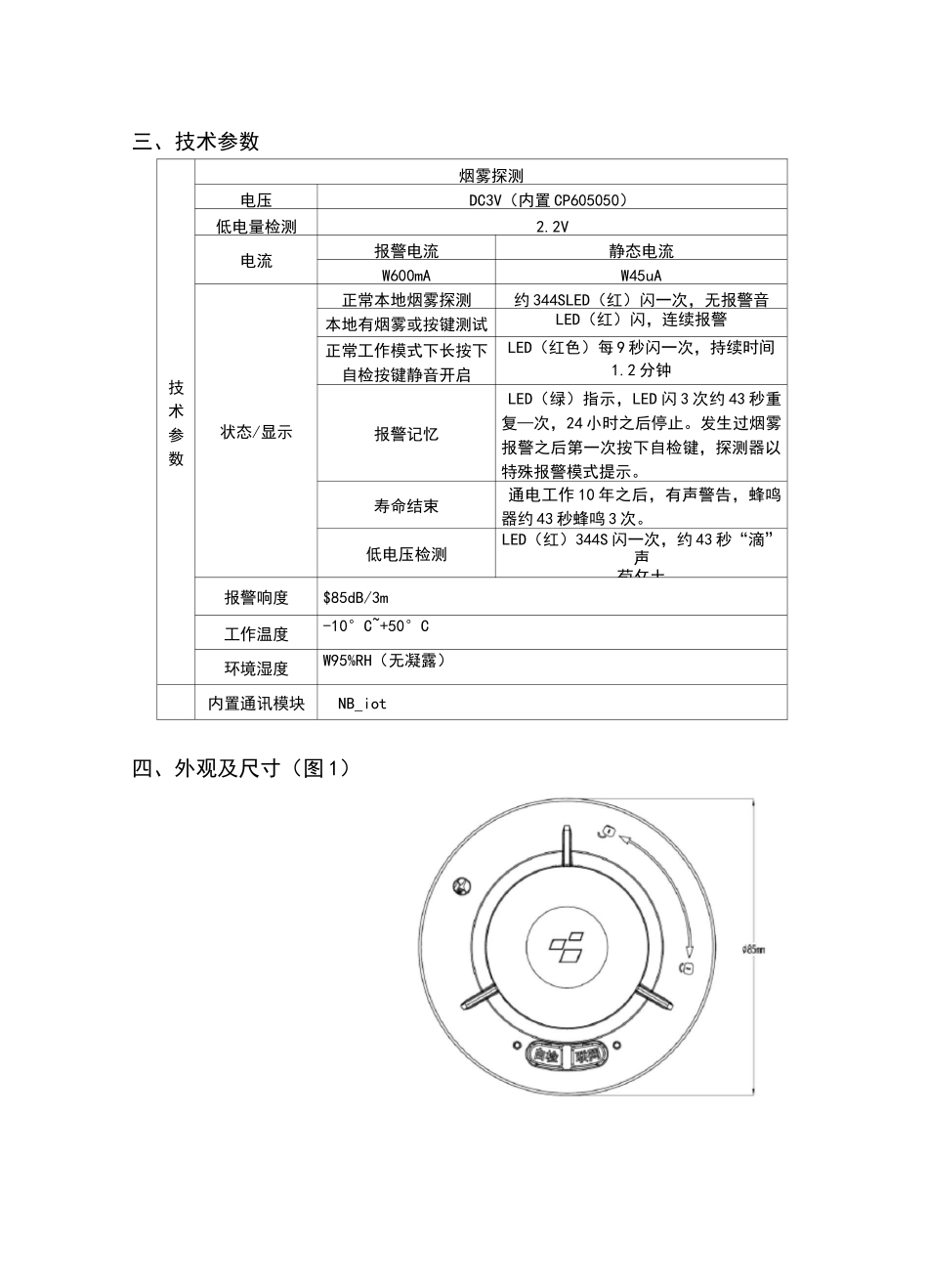

独立式光电感烟火灾探测报警器说明书一、简介独立式光电感烟火灾探测报警器——是一种低功耗数字式光电感应火灾探测报警器。内部由精密的模拟电路、数字电路组成,使探测器工作更加稳定可靠。本系列产品体积小,内置大容量长寿命电池,设计使用寿命可达10年。二、特点•光电式烟雾探测;•工作稳定减少误报;•精密模拟和数字电路组成;•低功耗;•体积小;•内置通讯模块•使用寿命10年;三、技术参数技术参数烟雾探测电压DC3V(内置CP605050)低电量检测2.2V电流报警电流静态电流W600mAW45uA状态/显示正常本地烟雾探测约344SLED(红)闪一次,无报警音本地有烟雾或按键测试LED(红)闪,连续报警正常工作模式下长按下自检按键静音开启LED(红色)每9秒闪一次,持续时间1.2分钟报警记忆LED(绿)指示,LED闪3次约43秒重复—次,24小时之后停止。发生过烟雾报警之后第一次按下自检键,探测器以特殊报警模式提示。寿命结束通电工作10年之后,有声警告,蜂鸣器约43秒蜂鸣3次。低电压检测LED(红)344S闪一次,约43秒“滴”声荀攵土报警响度$85dB/3m工作温度-10°C~+50°C环境湿度W95%RH(无凝露)内置通讯模块NB_iot四、外观及尺寸(图1)五、安装1、功能示意图(图2图22、安装a、使用产品随配附件中的螺丝穿过“安装孔”将“安装板”固定于天花板上。b、将安装板的“固定卡扣”插入报警器的“固定卡槽”,同时“限位柱”对准“限位槽”内顺时针旋转到底。(如图4)图4注:如安装板插入固定卡槽内无法旋转,请检查“限位柱”是否与“限位槽”对准。4、安装区位选择与避免安装位置a、安装区位选择•每个房间内至少安装一个火灾探测报警器。•在宽度小于3m的通道内安装火灾探测报警器,宜居中安装,且每隔12米安装一个。•火灾探测报警器的安装距离荧光灯、霓虹灯等须大于1.5米(有电子干扰的风险)。•火灾探测报警器的安装距离浴室须大于3米。•火灾探测报警器的安装距离厨房或火炉须大于6米。•火灾探测报警器的安装距离灯具须大于30厘米。•火灾探测报警器宜居中布置,如果不可能,安装时距离墙壁至少大于1米。•房间天花板为倾斜或凹陷时,安装火灾探测报警器距离最高点须大于90厘米(有水汽等粒子进入探测器的风险)。b、避免安装的位置•避免在车库安装因为尾气可能引起火灾探测器报警。•避免在散热器、风扇、空调等气流流通的附近安装。•避免在灰尘较多的地方安装,防护网只能阻挡部分昆虫或灰尘。•避免在0°C-40°C范围之外的区域安装。•避免安装在潮湿、多尘、浴室、厨房、等地方。六、功能工作模式•按键测试报警当按下“自检”按钮火灾探测报警器进入测试报警模式,报警器将发出大于86dB的蜂鸣声,“报警指示灯”将闪烁(红色)。•正常工作模式在待机状态下火灾探测报警器每10s检测一次,“报警指示灯”每344s(约6min)闪烁一次,表明为正常工作模式,当火灾探测报警器探测到一定浓度的烟雾时将发出报警声,同时“报警指示灯(红色)”连续闪烁,直到烟雾散去为止。•静音模式当火灾探测报警器在正常工作状态下,任何时候按下“自检”按键约0.5秒,火灾探测报警器将进入静音模式,持续1.2分钟后自动恢复到正常工作模式。•低压报警当电池电压过低时火灾探测报警器将发出短促“嘟”的报警声,每43S提醒用户一次,直至电池电压满足火灾探测报警器的工作电压。•历史报警当火灾探测报警器的“报警指示灯”(绿色)每43S连续闪烁3次,表明火灾探测报警器曾经发生过报警,请检查火灾探测报警器探测区域内是否有火灾隐患,此提示将在24小时后退出。•光电仓退化报警由于火灾探测报警器工作环境和时间的因素,会造成火灾探测报警器内部光电仓逐渐退化,当火灾探测报警器每隔43S发出连续3次短促的报警声时此时火灾探测报警器寿命结束应更换新的火灾探测报警器。NB_iot功能本机可以通过内置NB_iot模块将设备报警信息发送给互联监控网平台以及手机应用程序,可以使用户能够及时的得知报警信息。设备注册一、注册和添加设备1.扫描二维码,进入小程序2.输入手机号(手机号需提前在网页软件注册),获取验证码后登入;3.用户信息录入,选择项目,新增用户,输入用户信息4.设备信息录入,选...
