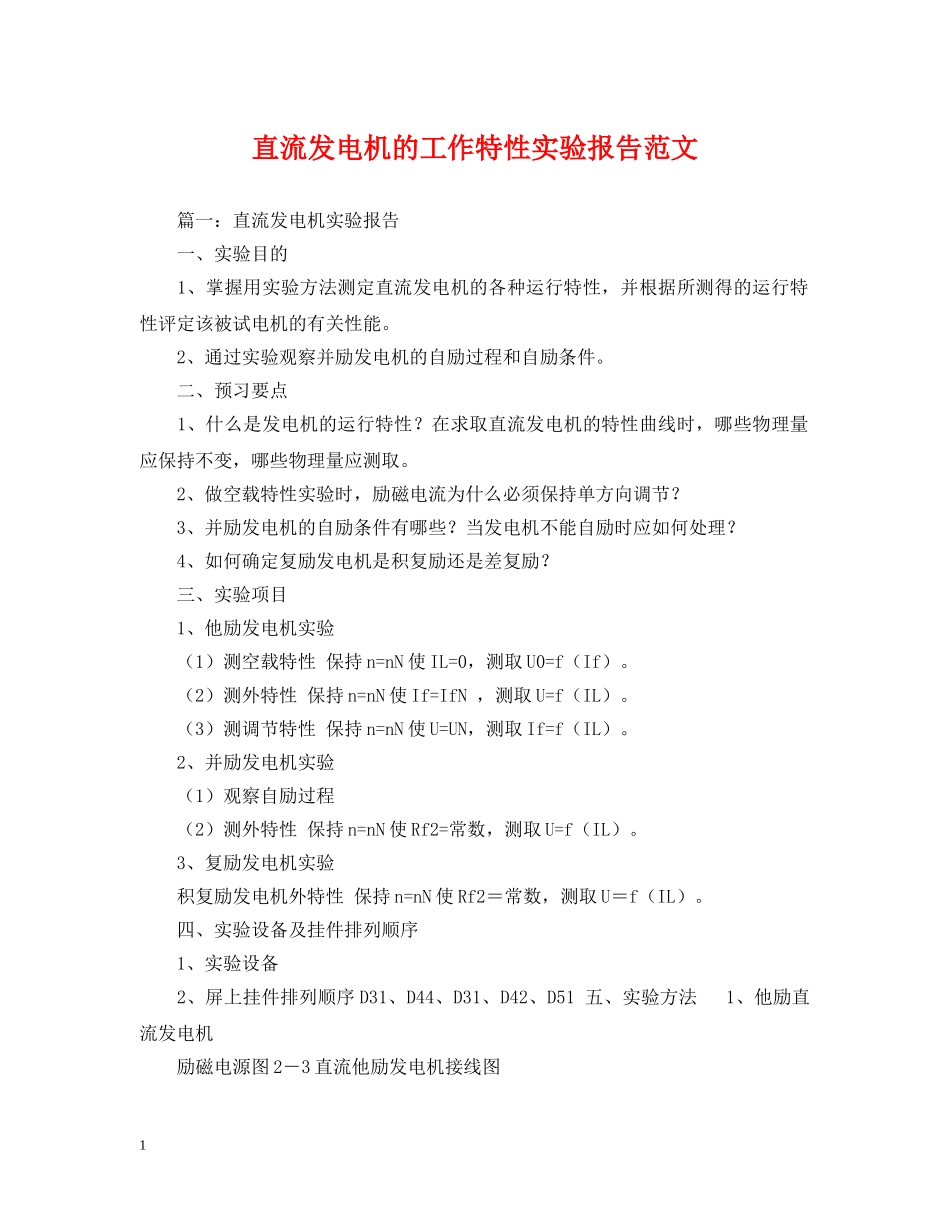

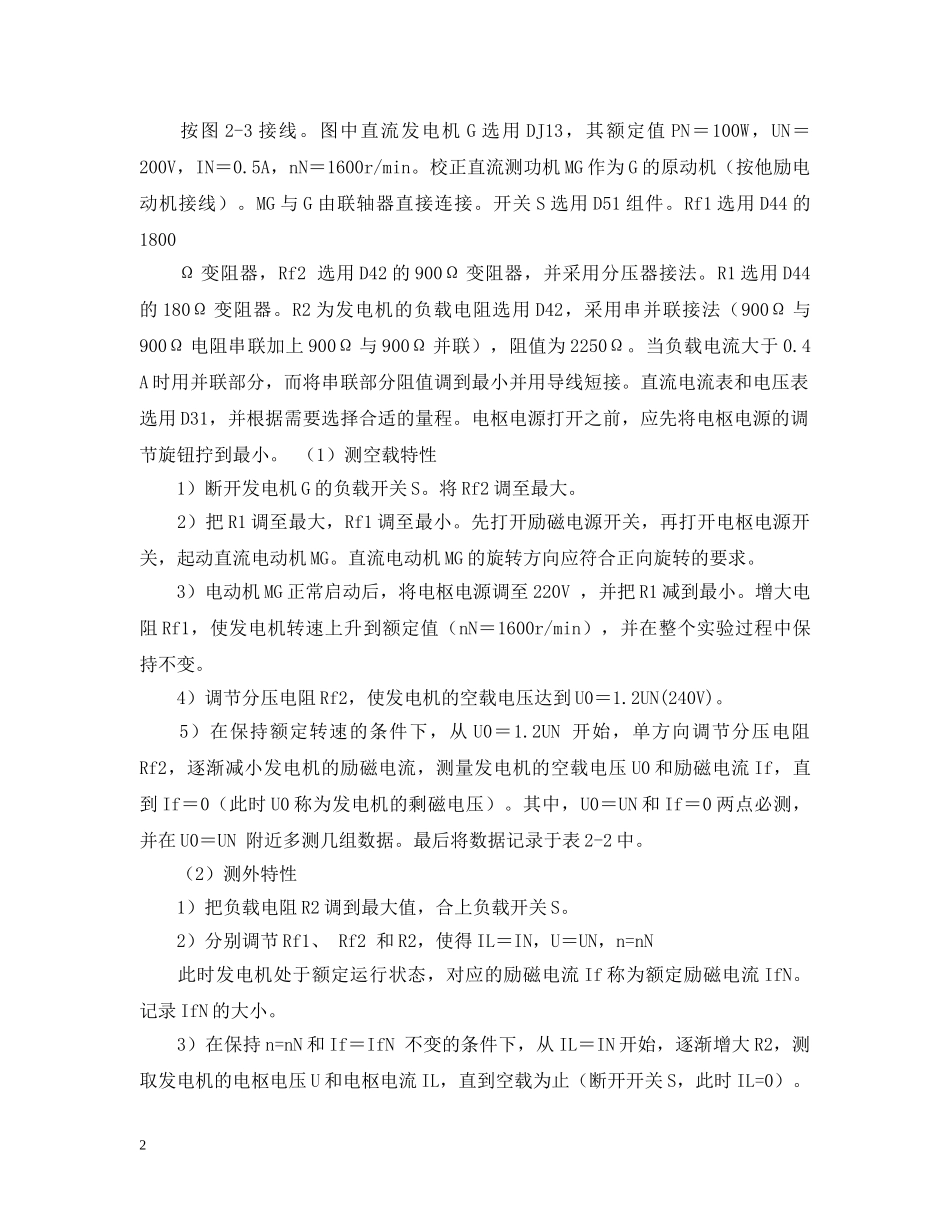

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。直流发电机的工作特性实验报告范文篇一：直流发电机实验报告一、实验目的1、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。2、通过实验观察并励发电机的自励过程和自励条件。二、预习要点1、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。2、做空载特性实验时，励磁电流为什么必须保持单方向调节？3、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？4、如何确定复励发电机是积复励还是差复励？三、实验项目1、他励发电机实验（1）测空载特性保持n=nN使IL=0，测取U0=f（If）。（2）测外特性保持n=nN使If=IfN，测取U=f（IL）。（3）测调节特性保持n=nN使U=UN，测取If=f（IL）。2、并励发电机实验（1）观察自励过程（2）测外特性保持n=nN使Rf2=常数，测取U=f（IL）。3、复励发电机实验积复励发电机外特性保持n=nN使Rf2＝常数，测取U＝f（IL）。四、实验设备及挂件排列顺序1、实验设备2、屏上挂件排列顺序D31、D44、D31、D42、D51五、实验方法1、他励直流发电机励磁电源图2－3直流他励发电机接线图1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。按图2-3接线。图中直流发电机G选用DJ13，其额定值PN＝100W，UN＝200V，IN＝0.5A，nN＝1600r/min。校正直流测功机MG作为G的原动机（按他励电动机接线）。MG与G由联轴器直接连接。开关S选用D51组件。Rf1选用D44的1800Ω变阻器，Rf2选用D42的900Ω变阻器，并采用分压器接法。R1选用D44的180Ω变阻器。R2为发电机的负载电阻选用D42，采用串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。当负载电流大于0.4A时用并联部分，而将串联部分阻值调到最小并用导线短接。直流电流表和电压表选用D31，并根据需要选择合适的量程。电枢电源打开之前，应先将电枢电源的调节旋钮拧到最小。（1）测空载特性1）断开发电机G的负载开关S。将Rf2调至最大。2）把R1调至最大，Rf1调至最小。先打开励磁电源开关，再打开电枢电源开关，起动直流电动机MG。直流电动机MG的旋转方向应符合正向旋转的要求。3）电动机MG正常启动后，将电枢电源调至220V，并把R1减到最小。增大电阻Rf1，使发电机转速上升到额定值（nN＝1600r/min），并在整个实验过程中保持不变。4）调节分压电阻Rf2，使发电机的空载电压达到U0＝1.2UN(240V)。5）在保持额定转速的条件下，从U0＝1.2UN开始，单方向调节分压电阻Rf2，逐渐减小发电机的励磁电流，测量发电机的空载电压U0和励磁电流If，直到If＝0（此时U0称为发电机的剩磁电压）。其中，U0＝UN和If＝0两点必测，并在U0＝UN附近多测几组数据。最后将数据记录于表2-2中。（2）测外特性1）把负载电阻R2调到最大值，合上负载开关S。2）分别调节Rf1、Rf2和R2，使得IL＝IN，U＝UN，n=nN此时发电机处于额定运行状态，对应的励磁电流If称为额定励磁电流IfN。记录IfN的大小。3）在保持n=nN和If＝IfN不变的条件下，从IL＝IN开始，逐渐增大R2，测取发电机的电枢电压U和电枢电流IL，直到空载为止（断开开关S，此时IL=0）。2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。共取6-7组数据，记录于表2-3中。（3）测调整特性1）调节分压电阻Rf2，使发电机的空载电压达到额定值。2）把负载电阻R2调到最大值，合上负载开关S。在保持额定转速与额定电压的条件下，逐渐减小负载电阻R2，测取发电机的输出电流IL和励磁电流If，直到IL上升到额定值为止。共取6-7组数据记录于表2-4中。2、并励发电机实验（1）观察自励过程1）按实验2-1六中注意事项2使电机MG停机，在断电的条件下将发电机G的励磁方式从他励改为并励，接线如图2-4所示。Rf2选用D42的900Ω电阻两只相串联并调至最大阻值，断开开关S。2）先打开励磁电源。然后在R1最大的情况下，再打开电枢电源。起动电动机，调节电动机的转速，使发电机的转速n=nN，用直流电压表量发电机是否有剩磁电压，若无剩磁...
