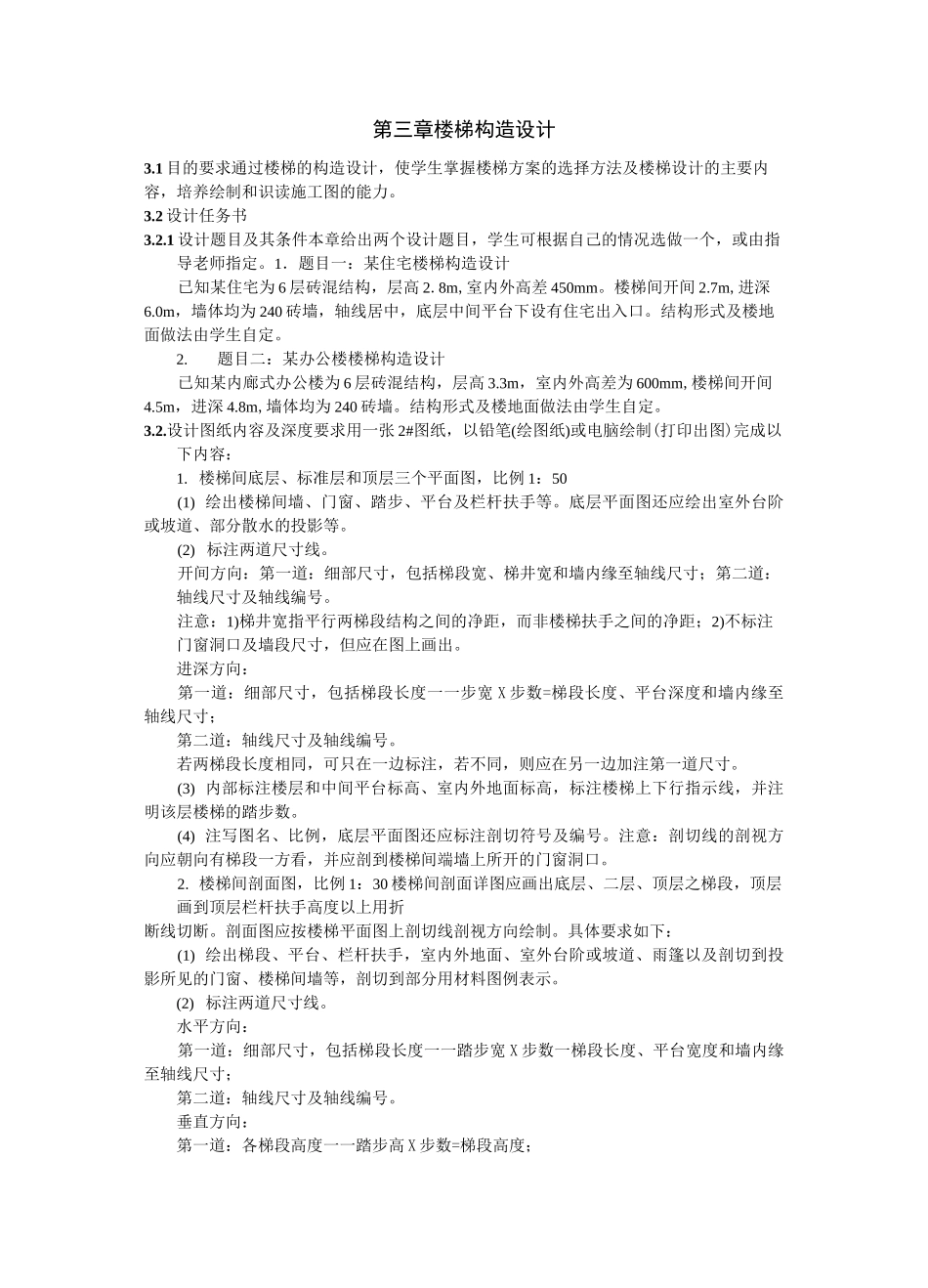

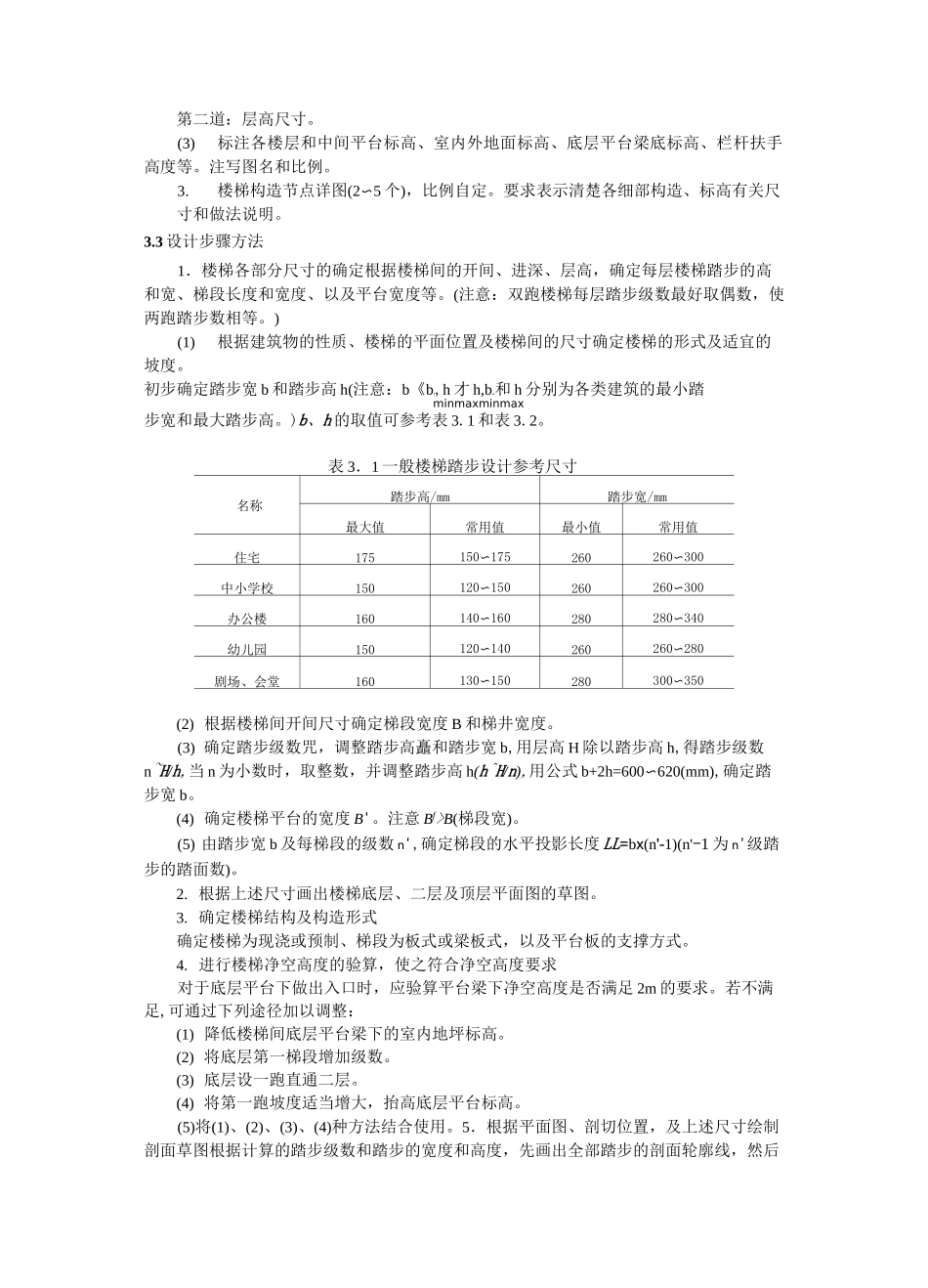

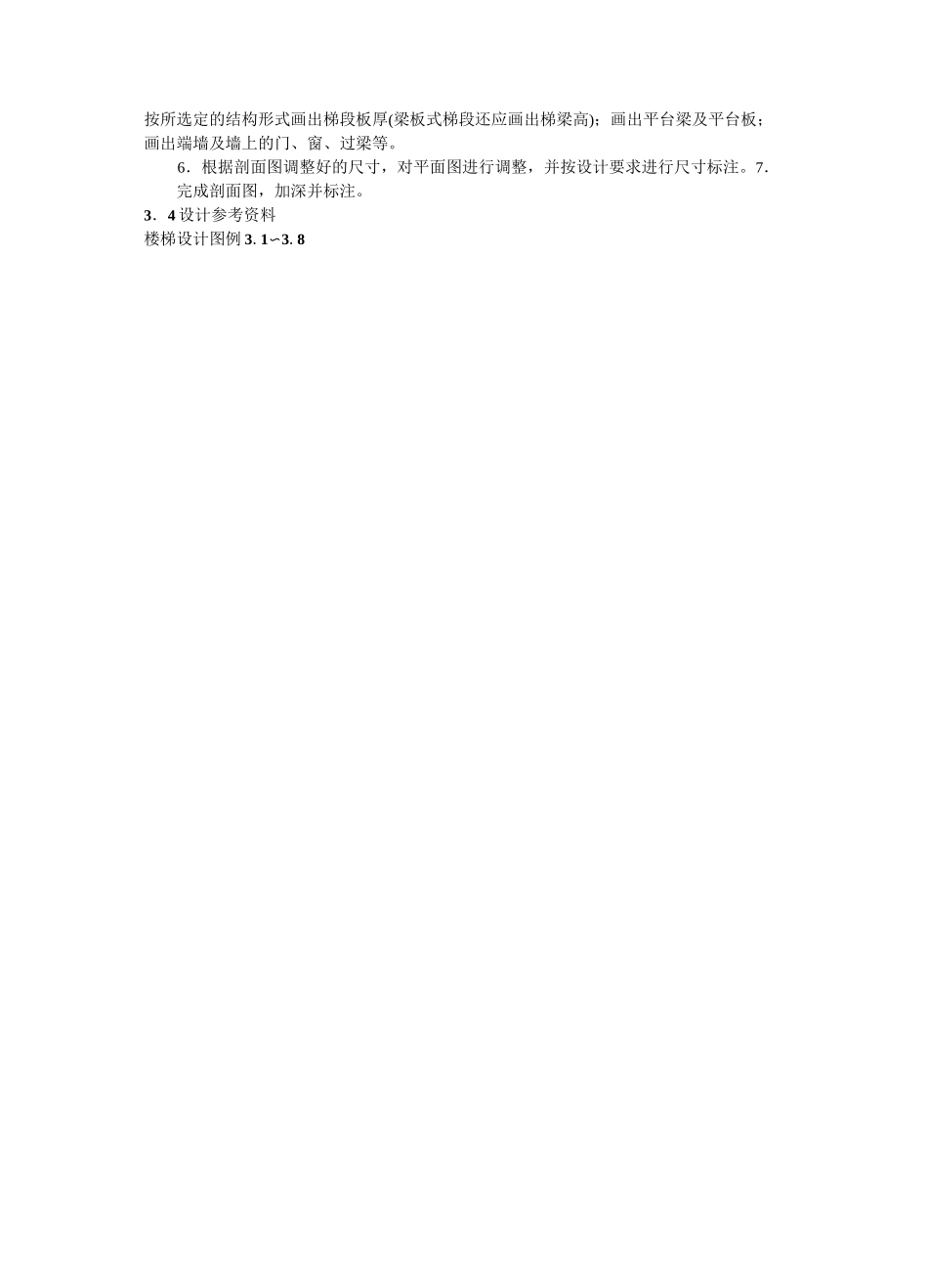

第三章楼梯构造设计3.1目的要求通过楼梯的构造设计，使学生掌握楼梯方案的选择方法及楼梯设计的主要内容，培养绘制和识读施工图的能力。3.2设计任务书3.2.1设计题目及其条件本章给出两个设计题目，学生可根据自己的情况选做一个，或由指导老师指定。1．题目一：某住宅楼梯构造设计已知某住宅为6层砖混结构，层高2.8m,室内外高差450mm。楼梯间开间2.7m,进深6.0m，墙体均为240砖墙，轴线居中，底层中间平台下设有住宅出入口。结构形式及楼地面做法由学生自定。2.题目二：某办公楼楼梯构造设计已知某内廊式办公楼为6层砖混结构，层高3.3m，室内外高差为600mm,楼梯间开间4.5m，进深4.8m,墙体均为240砖墙。结构形式及楼地面做法由学生自定。3.2.设计图纸内容及深度要求用一张2#图纸，以铅笔(绘图纸)或电脑绘制(打印出图)完成以下内容：1.楼梯间底层、标准层和顶层三个平面图，比例1：50(1)绘出楼梯间墙、门窗、踏步、平台及栏杆扶手等。底层平面图还应绘出室外台阶或坡道、部分散水的投影等。(2)标注两道尺寸线。开间方向：第一道：细部尺寸，包括梯段宽、梯井宽和墙内缘至轴线尺寸；第二道：轴线尺寸及轴线编号。注意：1)梯井宽指平行两梯段结构之间的净距，而非楼梯扶手之间的净距；2)不标注门窗洞口及墙段尺寸，但应在图上画出。进深方向：第一道：细部尺寸，包括梯段长度一一步宽X步数=梯段长度、平台深度和墙内缘至轴线尺寸；第二道：轴线尺寸及轴线编号。若两梯段长度相同，可只在一边标注，若不同，则应在另一边加注第一道尺寸。(3)内部标注楼层和中间平台标高、室内外地面标高，标注楼梯上下行指示线，并注明该层楼梯的踏步数。(4)注写图名、比例，底层平面图还应标注剖切符号及编号。注意：剖切线的剖视方向应朝向有梯段一方看，并应剖到楼梯间端墙上所开的门窗洞口。2.楼梯间剖面图，比例1：30楼梯间剖面详图应画出底层、二层、顶层之梯段，顶层画到顶层栏杆扶手高度以上用折断线切断。剖面图应按楼梯平面图上剖切线剖视方向绘制。具体要求如下：(1)绘出梯段、平台、栏杆扶手，室内外地面、室外台阶或坡道、雨篷以及剖切到投影所见的门窗、楼梯间墙等，剖切到部分用材料图例表示。(2)标注两道尺寸线。水平方向：第一道：细部尺寸，包括梯段长度一一踏步宽X步数一梯段长度、平台宽度和墙内缘至轴线尺寸；第二道：轴线尺寸及轴线编号。垂直方向：第一道：各梯段高度一一踏步高X步数=梯段高度；第二道：层高尺寸。(3)标注各楼层和中间平台标高、室内外地面标高、底层平台梁底标高、栏杆扶手高度等。注写图名和比例。3.楼梯构造节点详图(2〜5个)，比例自定。要求表示清楚各细部构造、标高有关尺寸和做法说明。3.3设计步骤方法1．楼梯各部分尺寸的确定根据楼梯间的开间、进深、层高，确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。(注意：双跑楼梯每层踏步级数最好取偶数，使两跑踏步数相等。)(1)根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。初步确定踏步宽b和踏步高h(注意：b《bi,h才h,b.和h分别为各类建筑的最小踏minmaxminmax步宽和最大踏步高。)b、h的取值可参考表3.1和表3.2。表3．1一般楼梯踏步设计参考尺寸名称踏步高/mm踏步宽/mm最大值常用值最小值常用值住宅175150〜175260260〜300中小学校150120〜150260260〜300办公楼160140〜160280280〜340幼儿园150120〜140260260〜280剧场、会堂160130〜150280300〜350(2)根据楼梯间开间尺寸确定梯段宽度B和梯井宽度。(3)确定踏步级数咒，调整踏步高矗和踏步宽b,用层高H除以踏步高h,得踏步级数n~H/h,当n为小数时，取整数，并调整踏步高h(h^H/n),用公式b+2h=600〜620(mm),确定踏步宽b。(4)确定楼梯平台的宽度B'。注意Bf>B(梯段宽)。(5)由踏步宽b及每梯段的级数n',确定梯段的水平投影长度LL=bx(n'-1)(n'-1为n'级踏步的踏面数)。2.根据上述尺寸画出楼梯底层、二层及顶层平面图的草图。3.确定楼梯结构及构造形式确定楼梯为现浇或预制、梯段为板式或梁板式，以及平台板的支撑方式。4.进行楼梯净空高度的验算，使之符合净空高度要求对于底层平台下做出入口时，应验算平台梁下净空高度是否...
