工程岩体分级标准GB50218附录VIP免费

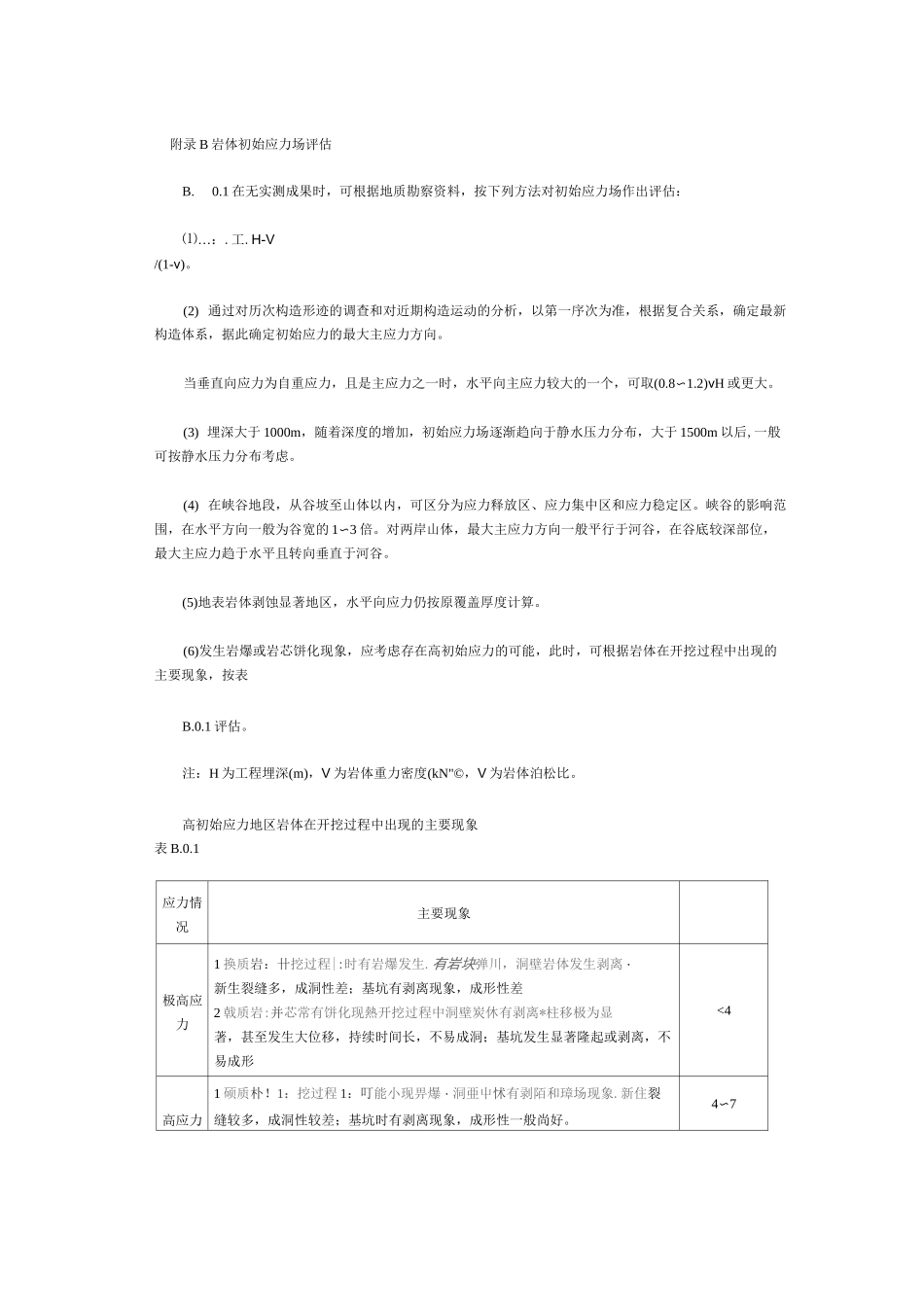

附录AKv、Jv测试的规定A.0.1岩体完整性指数(Kv),应针对不同的工程地质岩组或岩性段，选择有代表性的点、段，测定岩体弹性纵波速度，并应在同一岩体取样测定岩石弹性纵波速度。Kv应按下式计算：式中Vpm岩体弹性纵波速度(km/s)；Vpr岩石弹性纵波速度(km/s)。A.0.2岩体体积节理数(Jv),应针对不同的工程地质岩组或岩性段，选择有代表性的露头或开挖壁面进行节理(结构面)统计。除成组节理外，对延伸长度大于1m的分散节理亦应予以统计。已为硅质、铁质、钙质充填再胶结的节理不予统计。每一测点的统计面积，不应小于2X5m?。岩体Jv值，应根据节理统计结果，按下式计算：Jv=Si+S2+……+Sn+Sk(A.0.2)式中Jv岩体体积节理数(条戶卢)；Sn――第n组节理每米长测线上的条数；SK――每立方米岩体非成组节理条数。附录B岩体初始应力场评估B.0.1在无实测成果时，可根据地质勘察资料，按下列方法对初始应力场作出评估：⑴…：.工.H-V/(1-v)。(2)通过对历次构造形迹的调查和对近期构造运动的分析，以第一序次为准，根据复合关系，确定最新构造体系，据此确定初始应力的最大主应力方向。当垂直向应力为自重应力，且是主应力之一时，水平向主应力较大的一个，可取(0.8〜1.2)vH或更大。(3)埋深大于1000m，随着深度的增加，初始应力场逐渐趋向于静水压力分布，大于1500m以后,一般可按静水压力分布考虑。(4)在峡谷地段，从谷坡至山体以内，可区分为应力释放区、应力集中区和应力稳定区。峡谷的影响范围，在水平方向一般为谷宽的1〜3倍。对两岸山体，最大主应力方向一般平行于河谷，在谷底较深部位，最大主应力趋于水平且转向垂直于河谷。(5)地表岩体剥蚀显著地区，水平向应力仍按原覆盖厚度计算。(6)发生岩爆或岩芯饼化现象，应考虑存在高初始应力的可能，此时，可根据岩体在开挖过程中出现的主要现象，按表B.0.1评估。注：H为工程埋深(m)，V为岩体重力密度(kN"©，V为岩体泊松比。高初始应力地区岩体在开挖过程中出现的主要现象表B.0.1应力情况主要现象极高应力1换质岩：卄挖过程|:时有岩爆发生.有岩块弹川，洞壁岩体发生剥离・新生裂缝多，成洞性差；基坑有剥离现象，成形性差2戟质岩:并芯常有饼化现熱开挖过程中洞壁炭休有剥离*柱移极为显著，甚至发生大位移，持续时间长，不易成洞；基坑发生显著隆起或剥离，不易成形<4高应力1硕质朴！1：挖过程1：叮能小现畀爆・洞亜屮怵有剥陌和璋场现象.新住裂缝较多，成洞性较差；基坑时有剥离现象，成形性一般尚好。4〜72■':r'■■-.'较长，成洞性差；基坑有隆起现象，成形性较差注：omax为垂直洞轴线方向的最大初始应力。附录C岩体及结构面物理力学参数C.0.1岩体物理力学参数可按表C.0.1选用。岩体物理力学参数表C.0.1岩体基本质量级别重力密度(kNE")抗剪断峰值强度变形模量玖GPa)泊松比V内摩擦角申(°)粘聚力C(MPa)I>26.5>60>2.1>33<0.2II60〜502.1〜1.533〜200.2〜0.25III26.5〜24.550〜391.5〜0.720〜60.25〜0.3IV24.5〜22.539〜270.7〜0.26—1.30.3〜0.35V<22.5<27<0.2<1.3>0.35C.0.2岩体结构面抗剪断峰值强度参数可按表C.0.2选用。岩体结构面抗剪断峰值强度表C.0.2序号两侧岩体的坚硬程度及结构面的结合程度内摩擦角申(°)粘聚力C(MPa)1坚硬岩，结合好>37>0.222坚硬〜较坚硬岩，结合一般；较软岩，结合好37〜290.22〜0.123坚硬〜较坚硬岩，结合差；较软岩〜软岩，结合一般29〜190.12〜0.084较坚硬〜较软岩，结合差〜结合很差；软岩，结合差；软质岩的泥化面19〜130.008〜0.055较坚硬岩及全部软质岩，结合很差；软质岩泥化层本身<13<0.05附录D岩体基本质量指标的修正D.0.1岩体基本质量指标修正值(〔BQ〕)，可按下式计算：〔BQ〕=BQ—100(KI+K2+K3)(D.0.1)式中〔BQ〕——岩体基本质量指标修正值；BQ岩体基本质量指标；KI——地下水影响修正系数；K2――主要软弱结构面产状影响修正系数；K3——初始应力状态影响修正系数。Ki、K2、K3值，可分别按表D.0.1—1、D.0.1—2、D.0.1—3确定。无表中所列情况时，修正系数取零。〔BQ〕出现负值时，应按特殊问题处理。地下水影响修正系数K1表D.0.1—1地下水岀來状萨7m>450450〜351350〜250W250潮湿或点滴状出水00.10.2〜...
