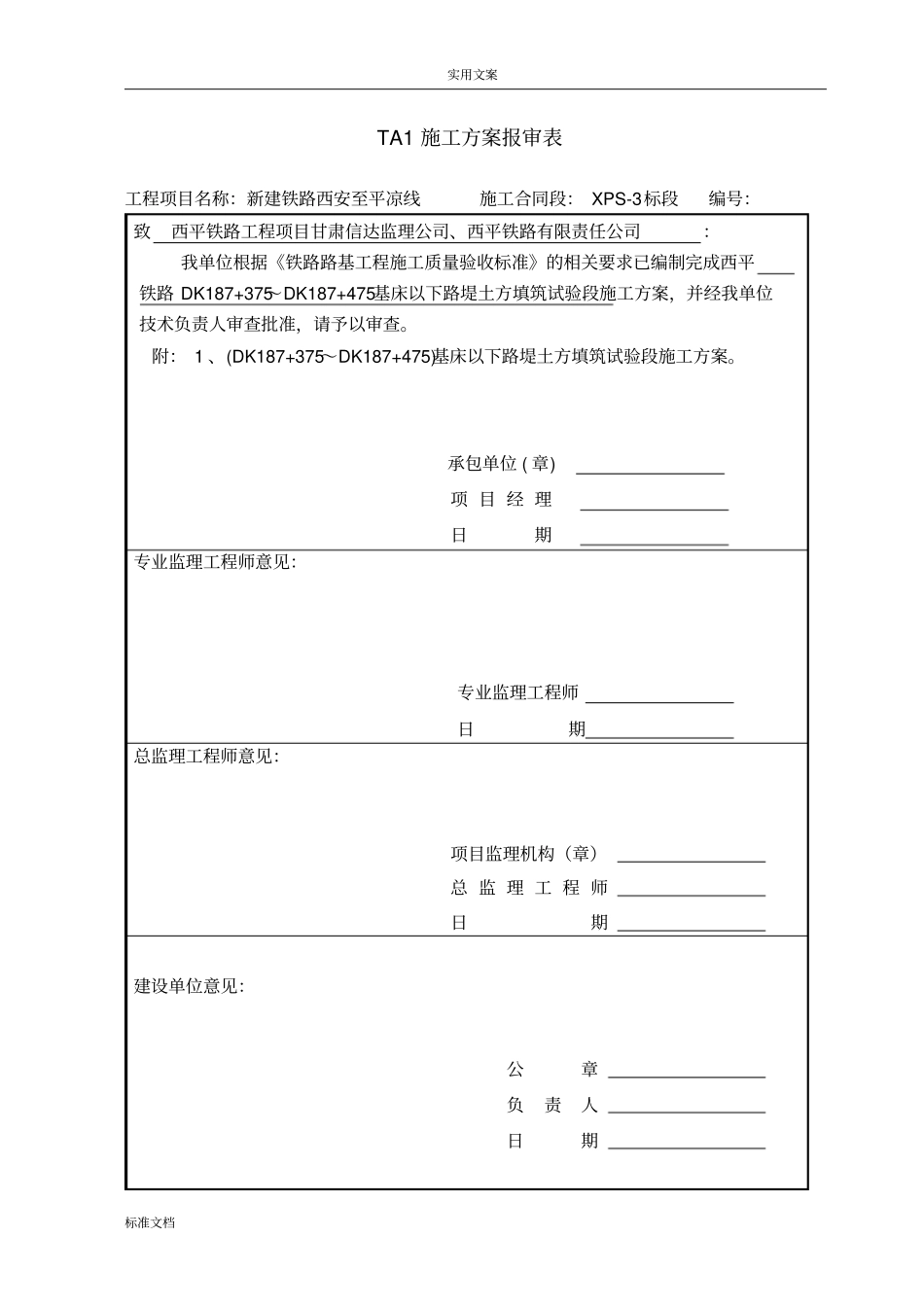

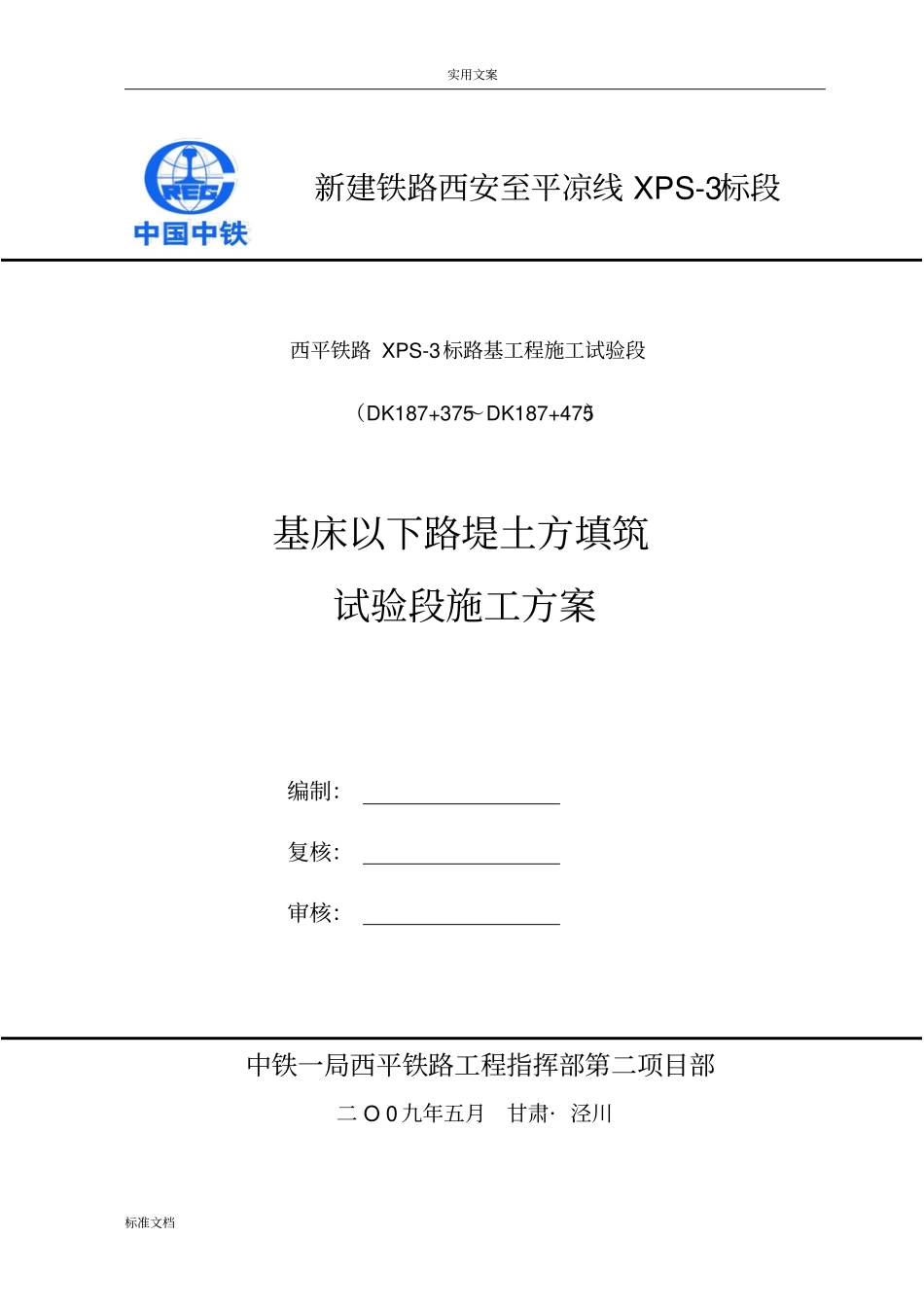

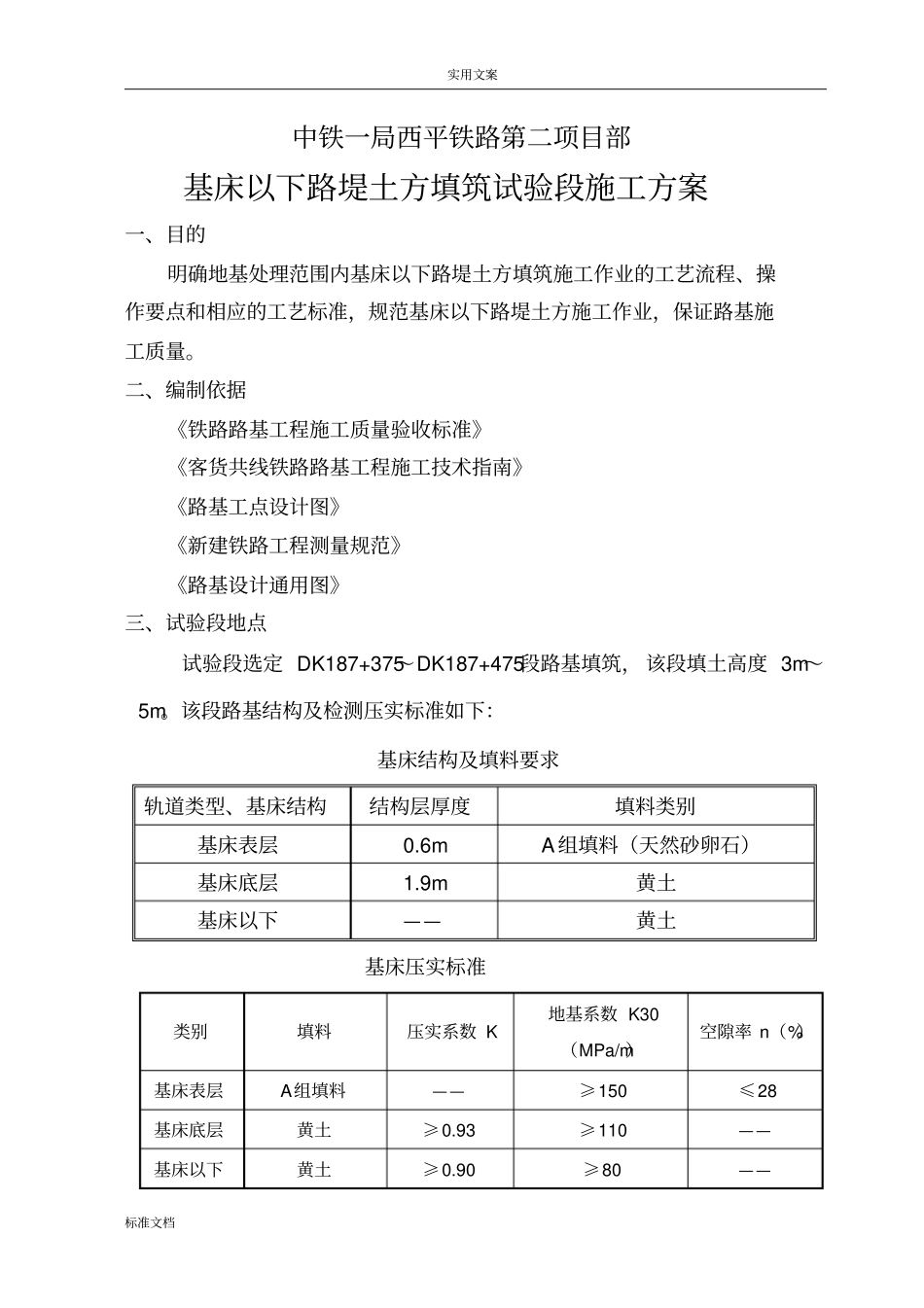

实用文案标准文档新建铁路西安至平凉线XPS-3标段西平铁路XPS-3标路基工程施工试验段(DK187+375~DK187+475)基床以下路堤土方填筑试验段施工方案编制:复核:审核:中铁一局西平铁路工程指挥部第二项目部二O0九年五月甘肃·泾川实用文案标准文档TA1施工方案报审表工程项目名称:新建铁路西安至平凉线施工合同段:XPS-3标段编号:致西平铁路工程项目甘肃信达监理公司、西平铁路有限责任公司:我单位根据《铁路路基工程施工质量验收标准》的相关要求已编制完成西平铁路DK187+375~DK187+475基床以下路堤土方填筑试验段施工方案,并经我单位技术负责人审查批准,请予以审查。附:1、(DK187+375~DK187+475)基床以下路堤土方填筑试验段施工方案。承包单位(章)项目经理日期专业监理工程师意见:专业监理工程师日期总监理工程师意见:项目监理机构(章)总监理工程师日期建设单位意见:公章负责人日期实用文案标准文档中铁一局西平铁路第二项目部基床以下路堤土方填筑试验段施工方案一、目的明确地基处理范围内基床以下路堤土方填筑施工作业的工艺流程、操作要点和相应的工艺标准,规范基床以下路堤土方施工作业,保证路基施工质量。二、编制依据《铁路路基工程施工质量验收标准》《客货共线铁路路基工程施工技术指南》《路基工点设计图》《新建铁路工程测量规范》《路基设计通用图》三、试验段地点试验段选定DK187+375~DK187+475段路基填筑,该段填土高度3m~5m。该段路基结构及检测压实标准如下:基床结构及填料要求轨道类型、基床结构结构层厚度填料类别基床表层0.6mA组填料(天然砂卵石)基床底层1.9m黄土基床以下——黄土基床压实标准类别填料压实系数K地基系数K30(MPa/m)空隙率n(%)基床表层A组填料——≥150≤28基床底层黄土≥0.93≥110——基床以下黄土≥0.90≥80——实用文案标准文档四、施工准备1、现场准备①从已复测后并被批准可使用的导线点和水准点的基础上,在找平层路基上放出路基中桩和边桩,并测量出中桩、边桩位置、地面标高。边桩位置按照设计值加宽0.5m布设。②做好复测和放样记录,并整理好这些资料报监理工程师审核认可。③该路段临时排水沟挖在路基右侧,以保证路基排水沟畅通。2、取土场取土场位于吊堡子隧道洞口,距路基800m处,土质为细粒黄土。3、材料实验项目部试验室与试验监理联合对填料进行取样,按《铁路工程土工试验规程》规定的方法进行土颗粒分析、含水量、干密度、液限、塑限和塑限指数、标准击实等实验。五、试验段施工方案1、施工放样在路堤试验段内为保证断面几何尺寸准确无误,直线段边桩设置间距20m,曲线段边桩设置间距10m,并用红油漆标明里程桩号,并测出纵断面高程及横断面高程,计算出各桩号的路基填筑宽度,并放出路基边坡线。为保证修整边坡后的路堤边缘有足够的压实度以及施工机械作用安全,每层填料的摊铺宽度两侧均应超出路堤设计边坡线50cm,并用白灰撒成两条明显的填筑边线,在路堤填筑完成后,刷坡至设计宽度。2、一般地段地基处理实用文案标准文档先用推土机清除表面30cm厚的耕植土、再用平地机找平处理,再用自重15吨的压路机静压一遍,震动碾压两遍之后及时做压实试验,基底的压实度达到最大干密度的90%,方可进行上层土方填筑。根据《铁路路基工程施工质量验收标准》4.1.4规定:地面横坡陡于1:5时,地表挖成底宽不小于1m的台阶后再填筑路基。3、基床以下路堤填筑施工工艺基床以下路堤填筑按“三阶段、四区段、八流程”施工,具体填筑工艺流程详见下图。填土区段平整区段碾压区段检测区段施工测量地基处理分层填土摊铺平整洒水晾晒碾压密实检测签证路基整修NY整修验收阶段准备阶段填土路堤施工工艺流程施工阶段一般路堤填筑施工工艺流程图①.施工顺序地基处理→卸填料土→推土机摊铺整平→平地机精平→压路机碾压②.填土、摊铺、平整基床以下填料选用黄土,分层填筑,每层填料压实厚度≯30cm。试验实用文案标准文档段以35cm松铺厚度进行试验。土方路堤填筑至路床顶面最后一层的压实层厚度≮100mm。填料的含水量,应控制在最佳含水量的-2%~+2%范围内,否则必须进行洒水或晾晒。最佳含水量由试验取得。填土区段按照每车土...
