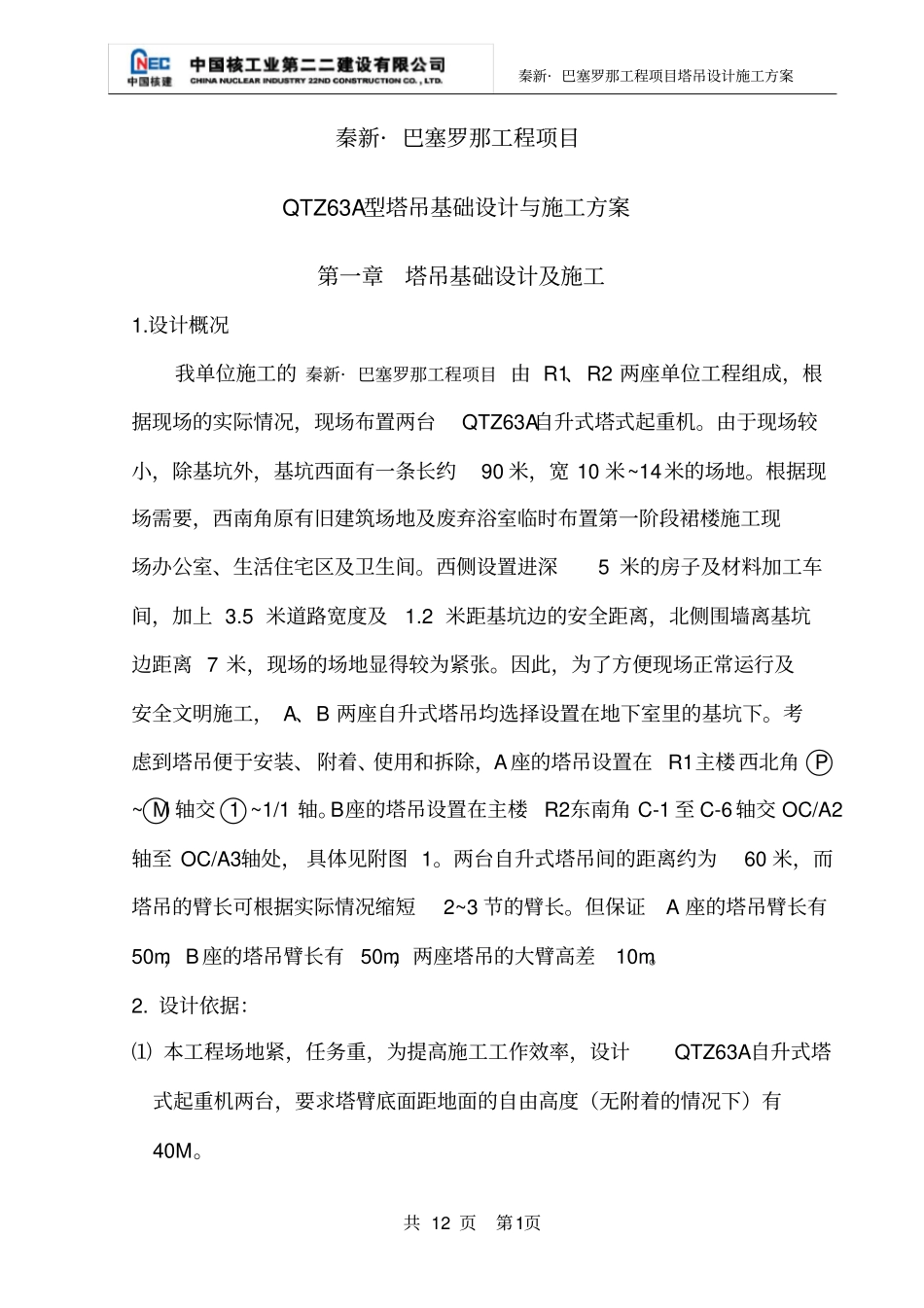

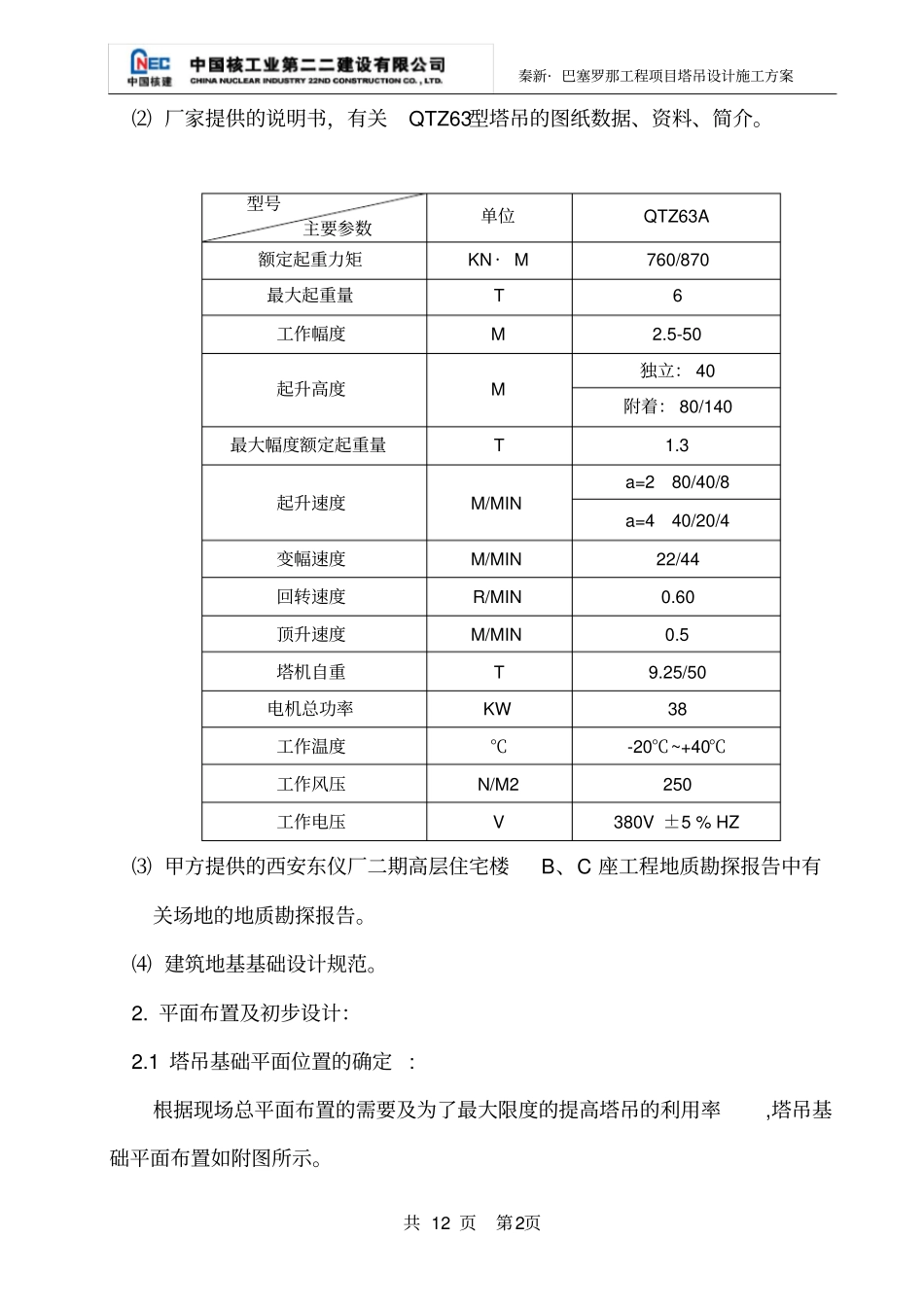

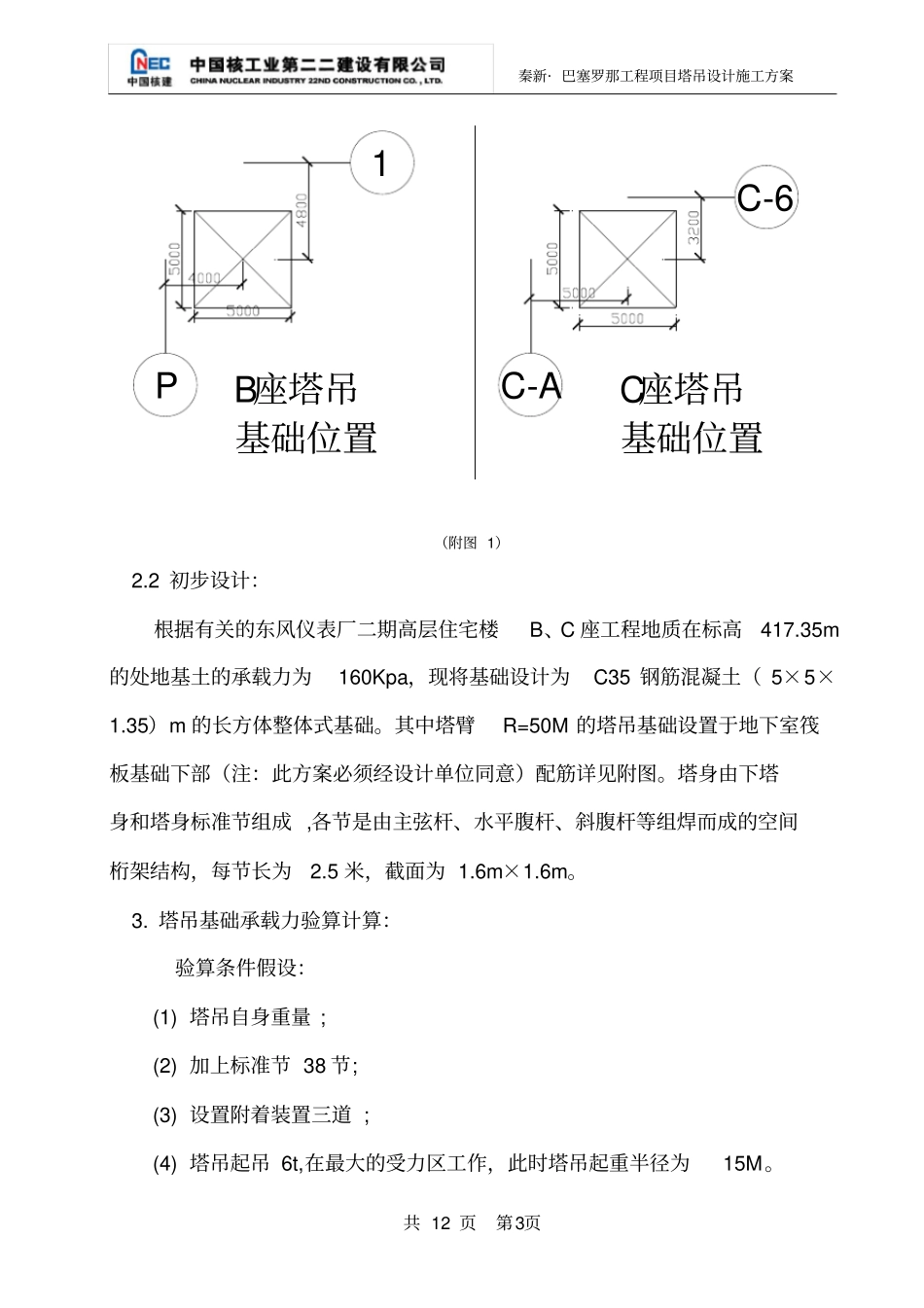

秦新·巴塞罗那工程项目塔吊设计施工方案共12页第1页秦新·巴塞罗那工程项目QTZ63A型塔吊基础设计与施工方案第一章塔吊基础设计及施工1.设计概况我单位施工的秦新·巴塞罗那工程项目由R1、R2两座单位工程组成，根据现场的实际情况，现场布置两台QTZ63A自升式塔式起重机。由于现场较小，除基坑外，基坑西面有一条长约90米，宽10米~14米的场地。根据现场需要，西南角原有旧建筑场地及废弃浴室临时布置第一阶段裙楼施工现场办公室、生活住宅区及卫生间。西侧设置进深5米的房子及材料加工车间，加上3.5米道路宽度及1.2米距基坑边的安全距离，北侧围墙离基坑边距离7米，现场的场地显得较为紧张。因此，为了方便现场正常运行及安全文明施工，A、B两座自升式塔吊均选择设置在地下室里的基坑下。考虑到塔吊便于安装、附着、使用和拆除，A座的塔吊设置在R1主楼西北角○P~○M轴交○1~1/1轴。B座的塔吊设置在主楼R2东南角C-1至C-6轴交OC/A2轴至OC/A3轴处，具体见附图1。两台自升式塔吊间的距离约为60米，而塔吊的臂长可根据实际情况缩短2~3节的臂长。但保证A座的塔吊臂长有50m，B座的塔吊臂长有50m，两座塔吊的大臂高差10m。2.设计依据：⑴本工程场地紧，任务重，为提高施工工作效率，设计QTZ63A自升式塔式起重机两台，要求塔臂底面距地面的自由高度（无附着的情况下）有40M。秦新·巴塞罗那工程项目塔吊设计施工方案共12页第2页⑵厂家提供的说明书，有关QTZ63型塔吊的图纸数据、资料、简介。型号主要参数单位QTZ63A额定起重力矩KN·M760/870最大起重量T6工作幅度M2.5-50起升高度M独立：40附着：80/140最大幅度额定起重量T1.3起升速度M/MINa=280/40/8a=440/20/4变幅速度M/MIN22/44回转速度R/MIN0.60顶升速度M/MIN0.5塔机自重T9.25/50电机总功率KW38工作温度℃-20℃~+40℃工作风压N/M2250工作电压V380V±5%HZ⑶甲方提供的西安东仪厂二期高层住宅楼B、C座工程地质勘探报告中有关场地的地质勘探报告。⑷建筑地基基础设计规范。2.平面布置及初步设计：2.1塔吊基础平面位置的确定:根据现场总平面布置的需要及为了最大限度的提高塔吊的利用率,塔吊基础平面布置如附图所示。秦新·巴塞罗那工程项目塔吊设计施工方案共12页第3页C-6C-AC座塔吊基础位置1PB座塔吊基础位置（附图1）2.2初步设计：根据有关的东风仪表厂二期高层住宅楼B、C座工程地质在标高417.35m的处地基土的承载力为160Kpa，现将基础设计为C35钢筋混凝土（5×5×1.35）m的长方体整体式基础。其中塔臂R=50M的塔吊基础设置于地下室筏板基础下部（注：此方案必须经设计单位同意）配筋详见附图。塔身由下塔身和塔身标准节组成,各节是由主弦杆、水平腹杆、斜腹杆等组焊而成的空间桁架结构，每节长为2.5米，截面为1.6m×1.6m。3.塔吊基础承载力验算计算：验算条件假设：(1)塔吊自身重量;(2)加上标准节38节;(3)设置附着装置三道;(4)塔吊起吊6t,在最大的受力区工作，此时塔吊起重半径为15M。秦新·巴塞罗那工程项目塔吊设计施工方案共12页第4页(5)不考虑筏板基础承受塔吊基础荷载及其相互影响;在以上的条件下，进行塔吊基础的验算，其所承受的最大应力来验算基础及地基承载力是否满足要求。荷载组成：1、塔身自重：702KN2、吊物重：60KN3、基础自重：800KN地基承受的最大垂直荷载为：P=702+60+800=1562KN塔吊在吊重物的情况下，塔基所承受的力矩最大:M=60*15=900KN?M塔基截面抵抗矩W=1/6*5*5*5=20.8m3地基所承受的最大压应力为σ=P/A+M/W=1562/52+900/20.8=105.75Kpa<160Kpa(见地勘报告)由以上的结果可以确定基础的设计充分可以满足塔吊在受力最大时其基础的承载力。4.塔吊抗倾覆验算:因为塔臂R=50M塔吊基础与筏板整浇,因此不需验算此塔吊基础的稳定性,不设附着时的最高顶升40M，其它验算条件同上。塔吊在不组合风载时的最大倾覆力矩为:M=60*（15-2.5）=750KN?M组合风载时的最大倾覆力矩:M=1.4*750=1050KN?M塔吊此时的抗倾覆力矩为:M=1050*2.5=2625KN?M＞1050KN?M由以上的结果可以确定基础的设计充分可以满足塔吊在最不利时其基础的稳定性。秦新·巴塞罗那工程项目塔吊设计施工方案共12页第5页5.塔臂R=50M塔吊基础施工:500厚3：7灰土塔吊基础100厚...
