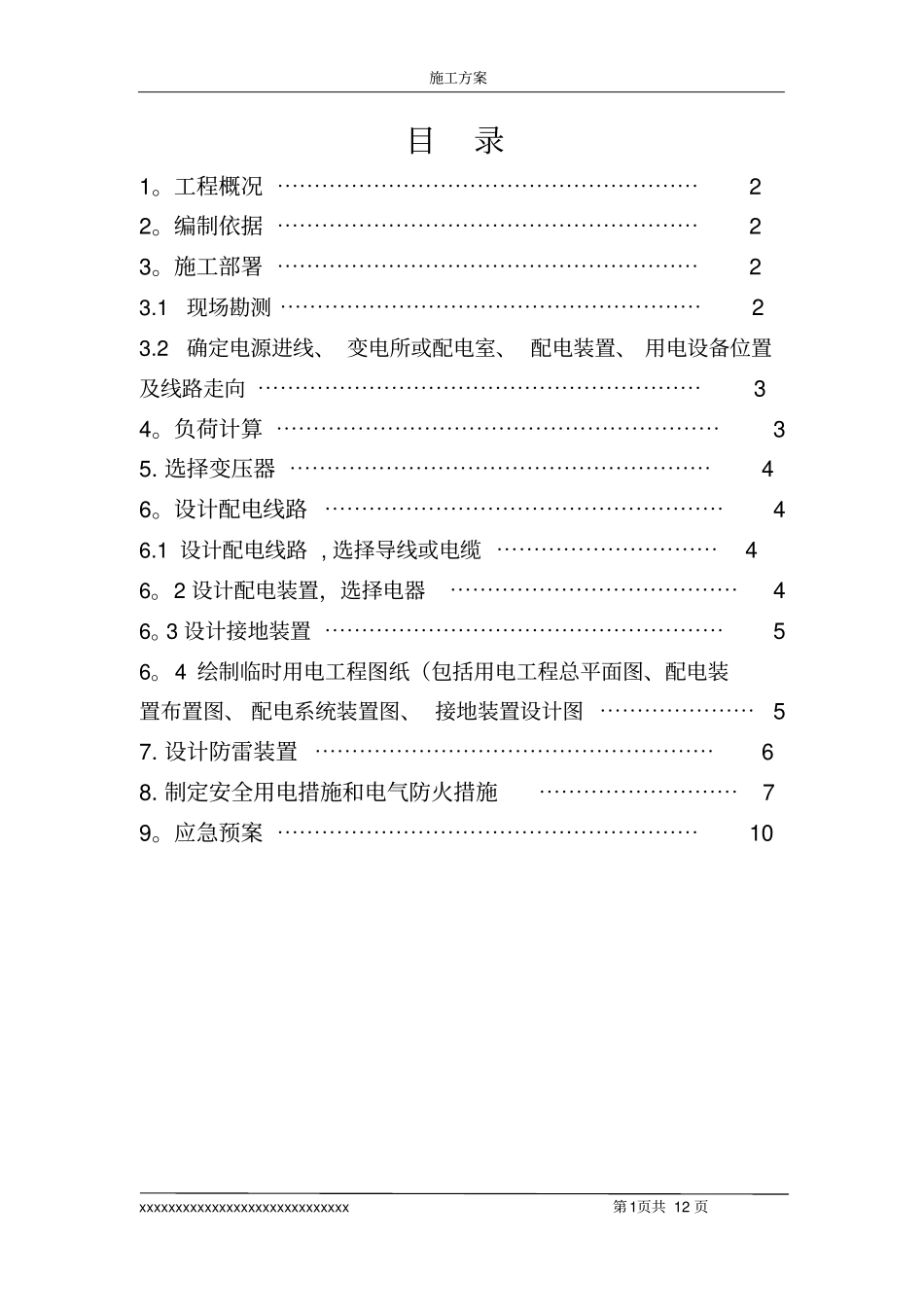

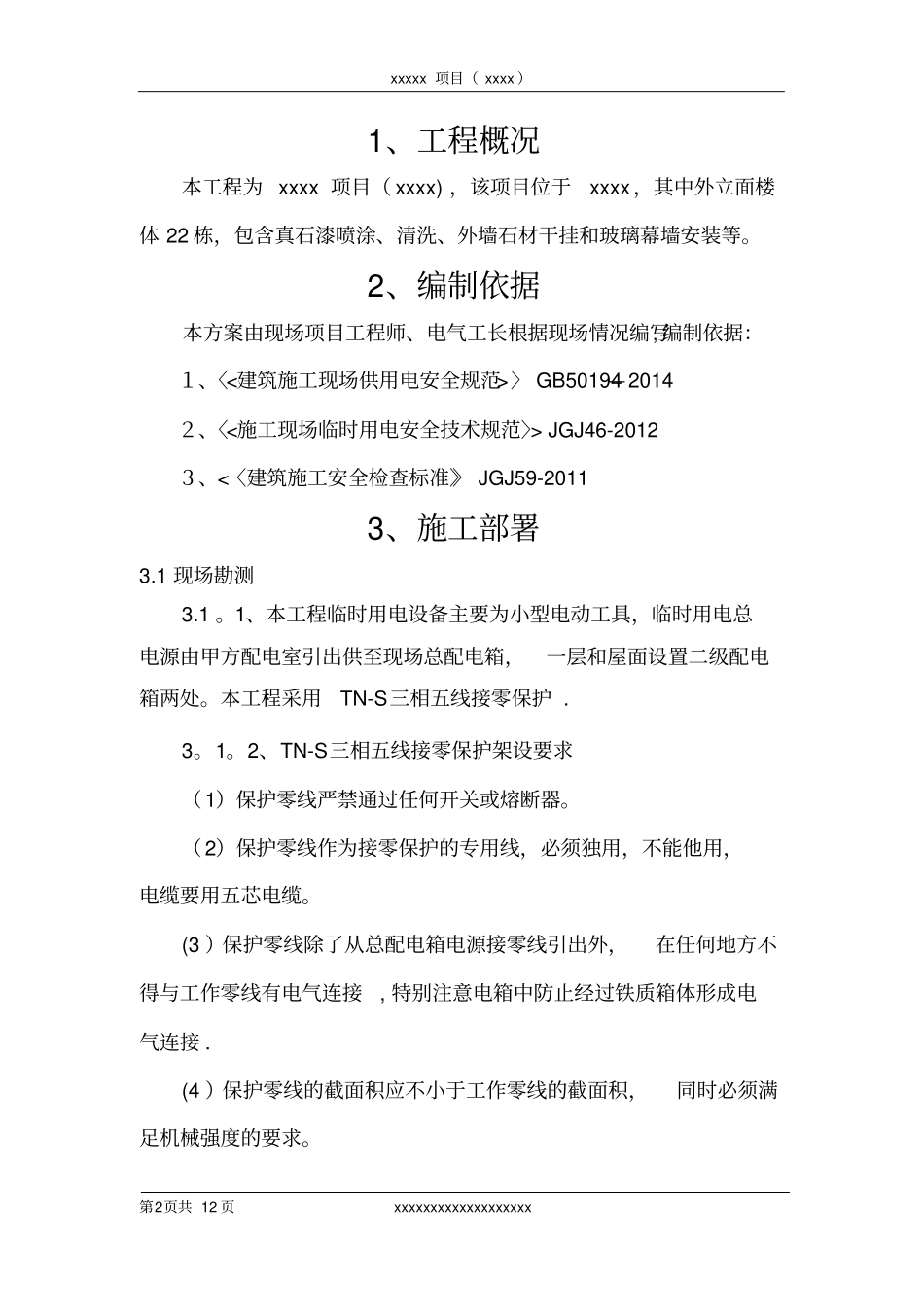

xxxxx项目（xxxx）外立面临时用电施工方案编制人：审核人：审批人:xxxxxxxxxxx2017年7月15日施工方案xxxxxxxxxxxxxxxxxxxxxxxxxxxxx第1页共12页目录1。工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22。编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23。施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.1现场勘测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.2确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34。负荷计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35.选择变压器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯46。设计配电线路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯46.1设计配电线路,选择导线或电缆⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯46。2设计配电装置，选择电器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯46。3设计接地装置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56。4绘制临时用电工程图纸（包括用电工程总平面图、配电装置布置图、配电系统装置图、接地装置设计图⋯⋯⋯⋯⋯⋯⋯57.设计防雷装置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯68.制定安全用电措施和电气防火措施⋯⋯⋯⋯⋯⋯⋯⋯⋯79。应急预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10xxxxx项目（xxxx）第2页共12页xxxxxxxxxxxxxxxxxxx1、工程概况本工程为xxxx项目（xxxx)，该项目位于xxxx，其中外立面楼体22栋，包含真石漆喷涂、清洗、外墙石材干挂和玻璃幕墙安装等。2、编制依据本方案由现场项目工程师、电气工长根据现场情况编写,编制依据：１、〈<建筑施工现场供用电安全规范>〉GB50194—2014２、〈<施工现场临时用电安全技术规范〉>JGJ46-2012３、<〈建筑施工安全检查标准〉〉JGJ59-20113、施工部署3.1现场勘测3.1。1、本工程临时用电设备主要为小型电动工具，临时用电总电源由甲方配电室引出供至现场总配电箱，一层和屋面设置二级配电箱两处。本工程采用TN-S三相五线接零保护.3。1。2、TN-S三相五线接零保护架设要求（1）保护零线严禁通过任何开关或熔断器。（2）保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。(3）保护零线除了从总配电箱电源接零线引出外，在任何地方不得与工作零线有电气连接,特别注意电箱中防止经过铁质箱体形成电气连接.(4）保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。施工方案xxxxxxxxxxxxxxxxxxxxxxxxxxxxx第3页共12页(5）保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。（6)重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器无法使用).3。2确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向（1）外立面施工用电电源点设置为每栋楼体配电室或总配电箱，要求输出端口配备漏电保护、及接零接地。（2）外立面施工用电设备有墙体附着吊篮及小型电动机具.4、负荷计算说明:本配电设计的计算模式及数据选自于《施工现场临时用电安全技术规范JGJ46—2012》，配电设计中的所有公式、符号的含义均同于相关规定.现场施工主要机械设备（用电量统计表）编号设备名称功率（KW)数量总功率（KW）1电动吊篮38242电焊机111113小型切割机0。8821。764其他//10施工用电量总功率计算1、电焊机1台×11KW=11KWI=Pj/√3UCOS=11/1。732＊0.38*0。85=2。05A2、切割机2台、吊篮8台、其他10KWxxxxx项目（xxxx）第4页共12页xxxxxxxxxxxxxxxxxxx2×0。88KW+8×3KW+10KW=35。76KWI=Pj/√3UCOS=35。76/1.732＊0.38*0。85=6.67AI（总)=2.05+6。67=8。72A现场施工用电电源必须满足每座施工楼体的实际施工用电量功率。5、选择变压器因该工程为旧有沿街楼体外立面改造工程，施工点较为分散,因此没有设置施工专用箱变及变压器,而是使用每栋楼体自有配电室或配电箱。6、设计配电线路6.1设计配电线路，选择导线或电缆一级配电至二级配电箱采用铜芯五线电缆(规格线径根据总用电量配置)，二级配电箱至三级配电箱采用铜芯五线电缆（规格线径根据三级配电箱总用电量配置),一般不小于10-16mm2,三级配电箱至用电设备之间的电缆采用五芯10mm2以下的即可。...
