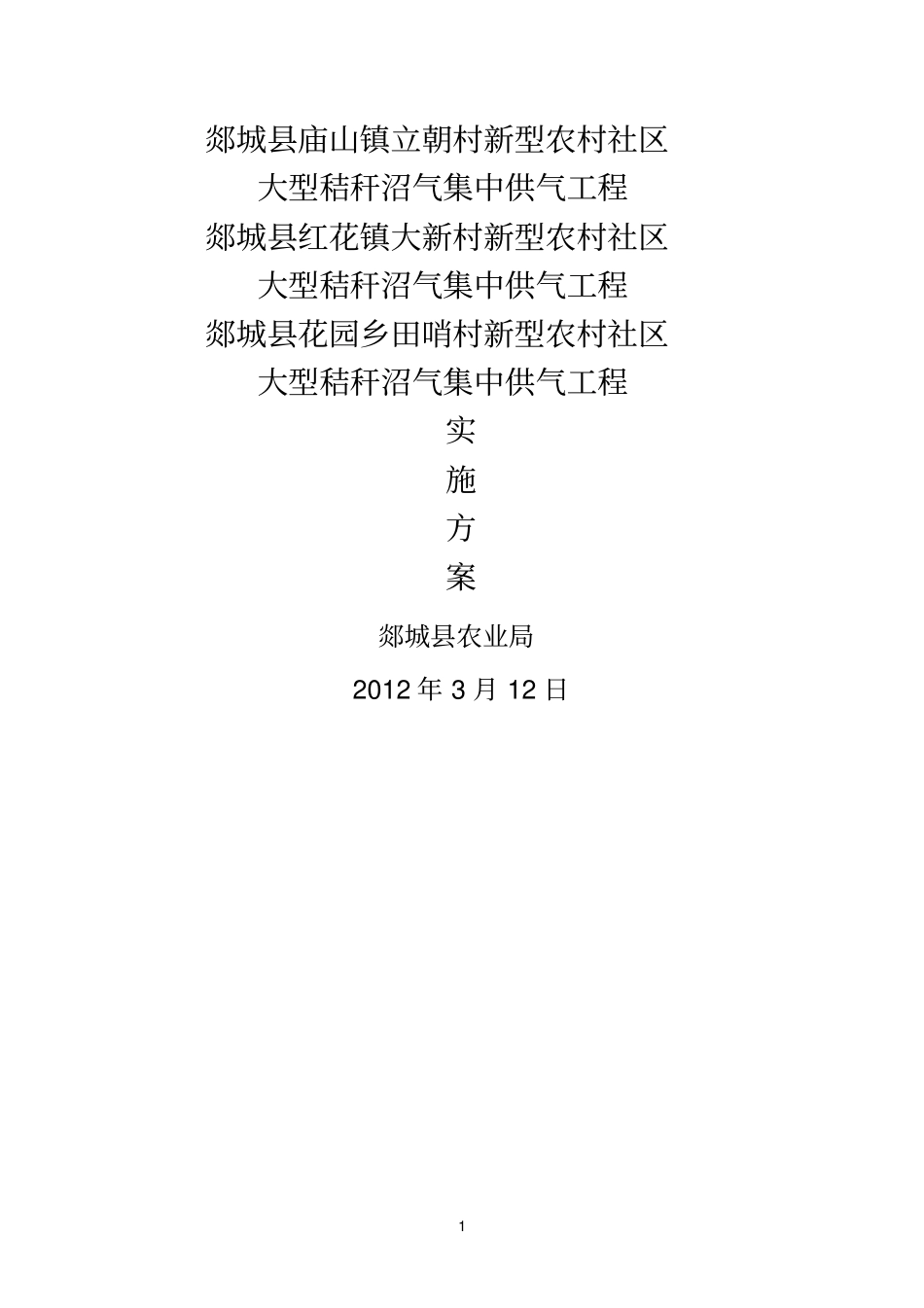

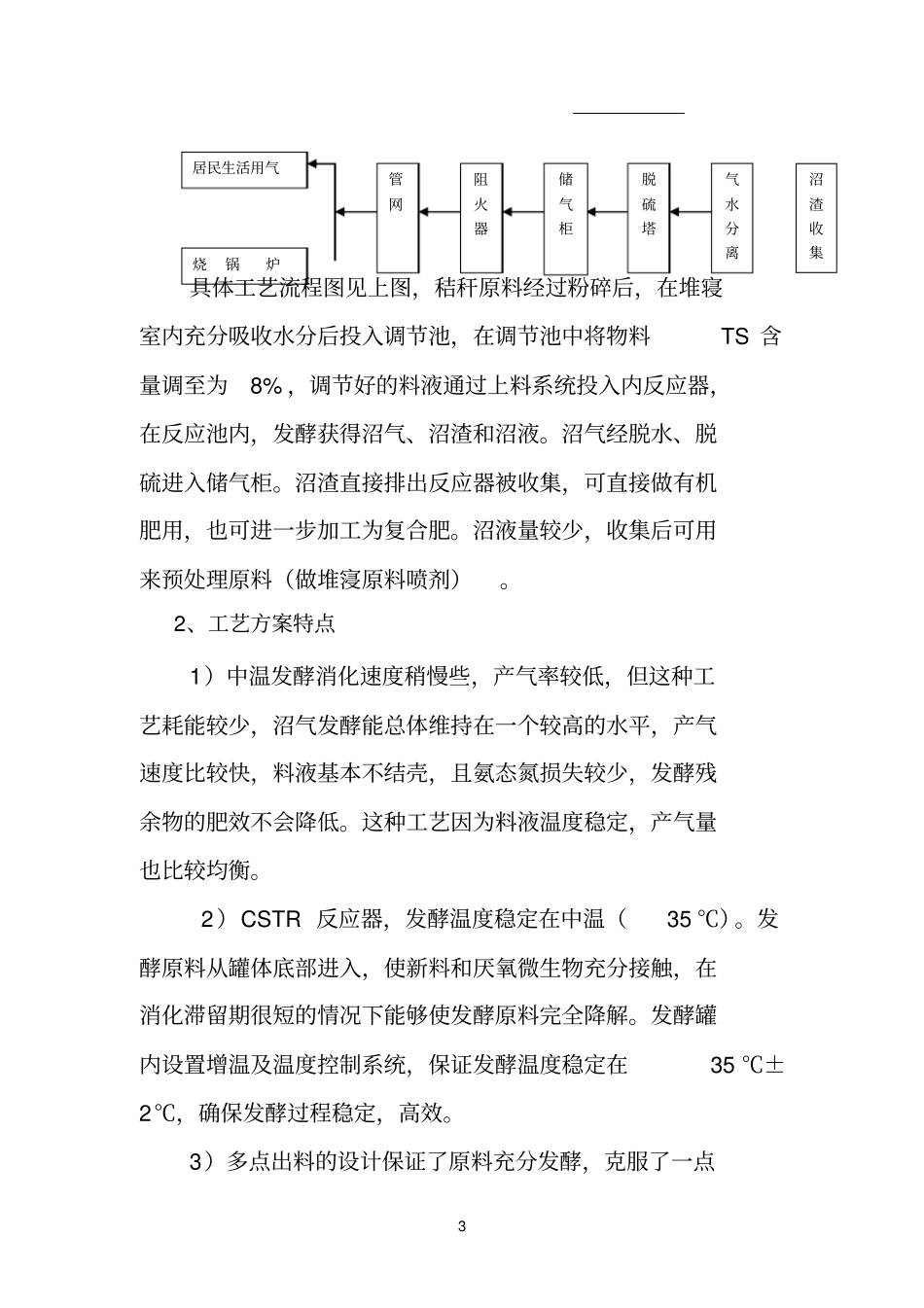

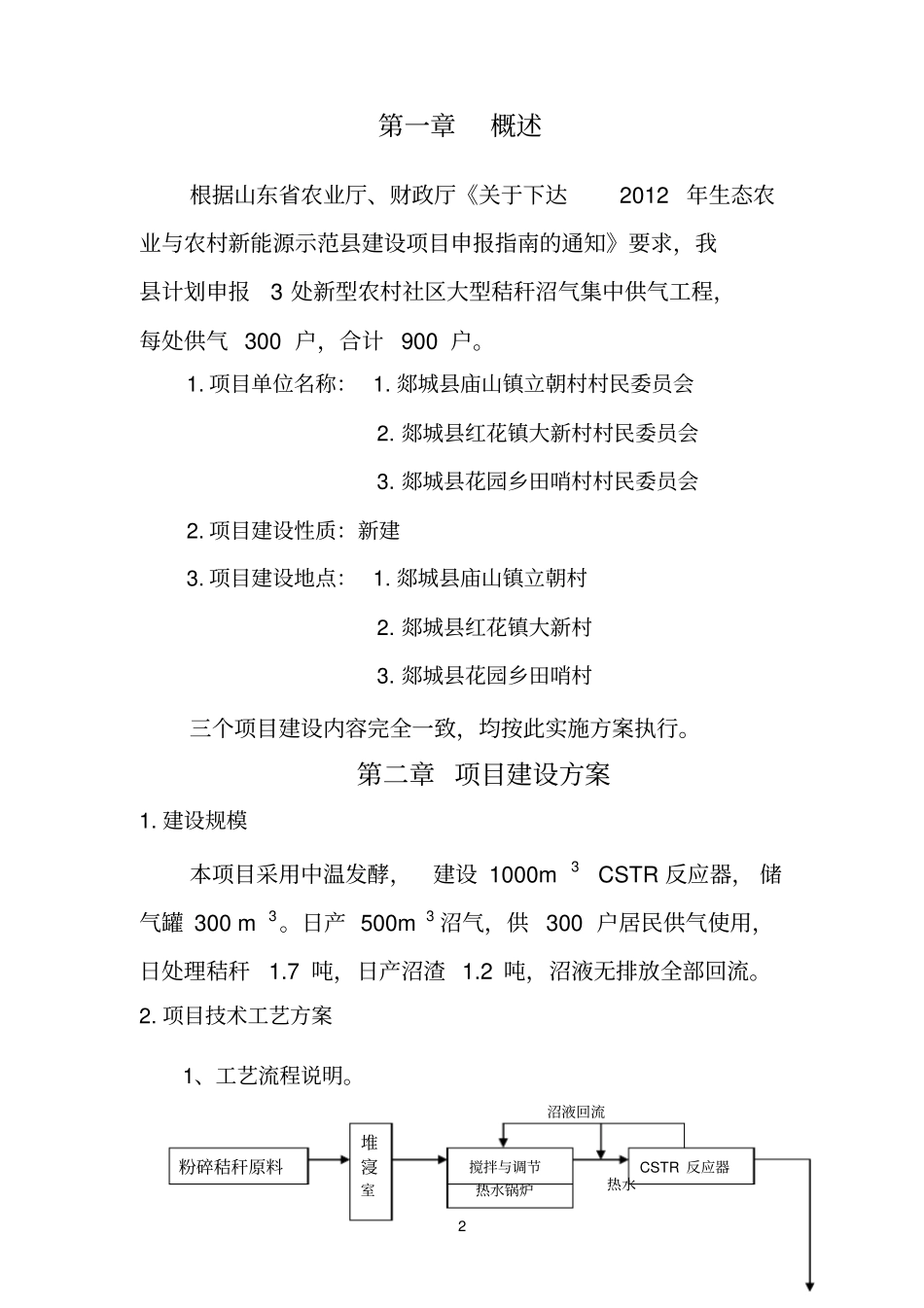

1郯城县庙山镇立朝村新型农村社区大型秸秆沼气集中供气工程郯城县红花镇大新村新型农村社区大型秸秆沼气集中供气工程郯城县花园乡田哨村新型农村社区大型秸秆沼气集中供气工程实施方案郯城县农业局2012年3月12日2第一章概述根据山东省农业厅、财政厅《关于下达2012年生态农业与农村新能源示范县建设项目申报指南的通知》要求，我县计划申报3处新型农村社区大型秸秆沼气集中供气工程，每处供气300户，合计900户。1.项目单位名称：1.郯城县庙山镇立朝村村民委员会2.郯城县红花镇大新村村民委员会3.郯城县花园乡田哨村村民委员会2.项目建设性质：新建3.项目建设地点：1.郯城县庙山镇立朝村2.郯城县红花镇大新村3.郯城县花园乡田哨村三个项目建设内容完全一致，均按此实施方案执行。第二章项目建设方案1.建设规模本项目采用中温发酵，建设1000m3CSTR反应器，储气罐300m3。日产500m3沼气，供300户居民供气使用，日处理秸秆1.7吨，日产沼渣1.2吨，沼液无排放全部回流。2.项目技术工艺方案1、工艺流程说明。沼液回流热水粉碎秸秆原料堆寖室热水锅炉搅拌与调节CSTR反应器3具体工艺流程图见上图，秸秆原料经过粉碎后，在堆寝室内充分吸收水分后投入调节池，在调节池中将物料TS含量调至为8%，调节好的料液通过上料系统投入内反应器，在反应池内，发酵获得沼气、沼渣和沼液。沼气经脱水、脱硫进入储气柜。沼渣直接排出反应器被收集，可直接做有机肥用，也可进一步加工为复合肥。沼液量较少，收集后可用来预处理原料（做堆寖原料喷剂）。2、工艺方案特点1）中温发酵消化速度稍慢些，产气率较低，但这种工艺耗能较少，沼气发酵能总体维持在一个较高的水平，产气速度比较快，料液基本不结壳，且氨态氮损失较少，发酵残余物的肥效不会降低。这种工艺因为料液温度稳定，产气量也比较均衡。2）CSTR反应器，发酵温度稳定在中温（35℃）。发酵原料从罐体底部进入，使新料和厌氧微生物充分接触，在消化滞留期很短的情况下能够使发酵原料完全降解。发酵罐内设置增温及温度控制系统，保证发酵温度稳定在35℃±2℃，确保发酵过程稳定，高效。3）多点出料的设计保证了原料充分发酵，克服了一点阻火器沼渣收集气水分离脱硫塔居民生活用气储气柜管网烧锅炉4出料而导致生料未完全发酵直接排出。3.设备及主体建筑物3.1主要设备名称、数量本项目主要装置有1000立方米的全混式CSTR发酵罐1个，锅炉、搅拌机、上料装置、沼气净化设备、储气罐、揉切机和调压器等。仪器设备购置设备表序号仪器设备购置产品型号厂商及产地单位数量1发酵罐1000m3台12粉碎机台23调节搅拌机套24上料系统套25搅拌系统套16300m3储气柜个17脱水器台28脱硫塔台29干式阻火器台210增温系统套211锅炉台112电器控制系统套113避雷系统套114消防系统套115正负压保护器台216管道阀门套117沼气输配管网套118沼气灶具套30019CI标牌套13.2主要建筑物类型、面积及数量5生产车间为单层门式钢架结构，外墙皆为370厚多孔砖墙，内墙皆为240厚多孔砖墙，柱下为钢筋混凝土独立基础，墙下为毛石条形基础，屋架采用双跨轻型屋面梯形钢屋架，屋面板采用δ=0.6mm厚的彩色压型钢板，屋面保温采用100厚超细玻璃丝棉，主钢结构需刷防火涂料耐火时间梁为1.5h。窗采用平开单框双玻塑钢窗，门采用外推铁门，生产车间内墙面采用刮腻子。顶棚采用涂料，地面采用水泥砂浆地面，外墙弹涂涂料。主要建(构)筑物表序号建(构)筑物名称数量单位结构类型备注1上料间60m2轻钢结构2原料库（带粉碎间）180m2轻钢结构3原料预处理场（5间）200m2砖混结构4沼渣收集场100m2混凝土5发酵罐及其设备基础90m3钢混结构6沼气净化间15m2砖混结构7电控室14m2砖混结构8消防泵房20.25m2砖混结构9消防水池100m3砖混结构10室外道路450m2混凝土11围墙388m砖混结构123.3实施进度安排内容月份4567891011126项目前期准备项目实施设计土建施工设备安装项目调试、验收第三章投资结构及资金来源3.1投资估算说明投资估算编制范围包括1000立方米的沼气发酵罐1座、300立方米储气柜1座、生产车间建筑工程、预处理间建筑工程、相关设备及其它费用。本项目生产规模为年产18.25万立方米沼气及438吨沼渣。3.2新建1000立...
