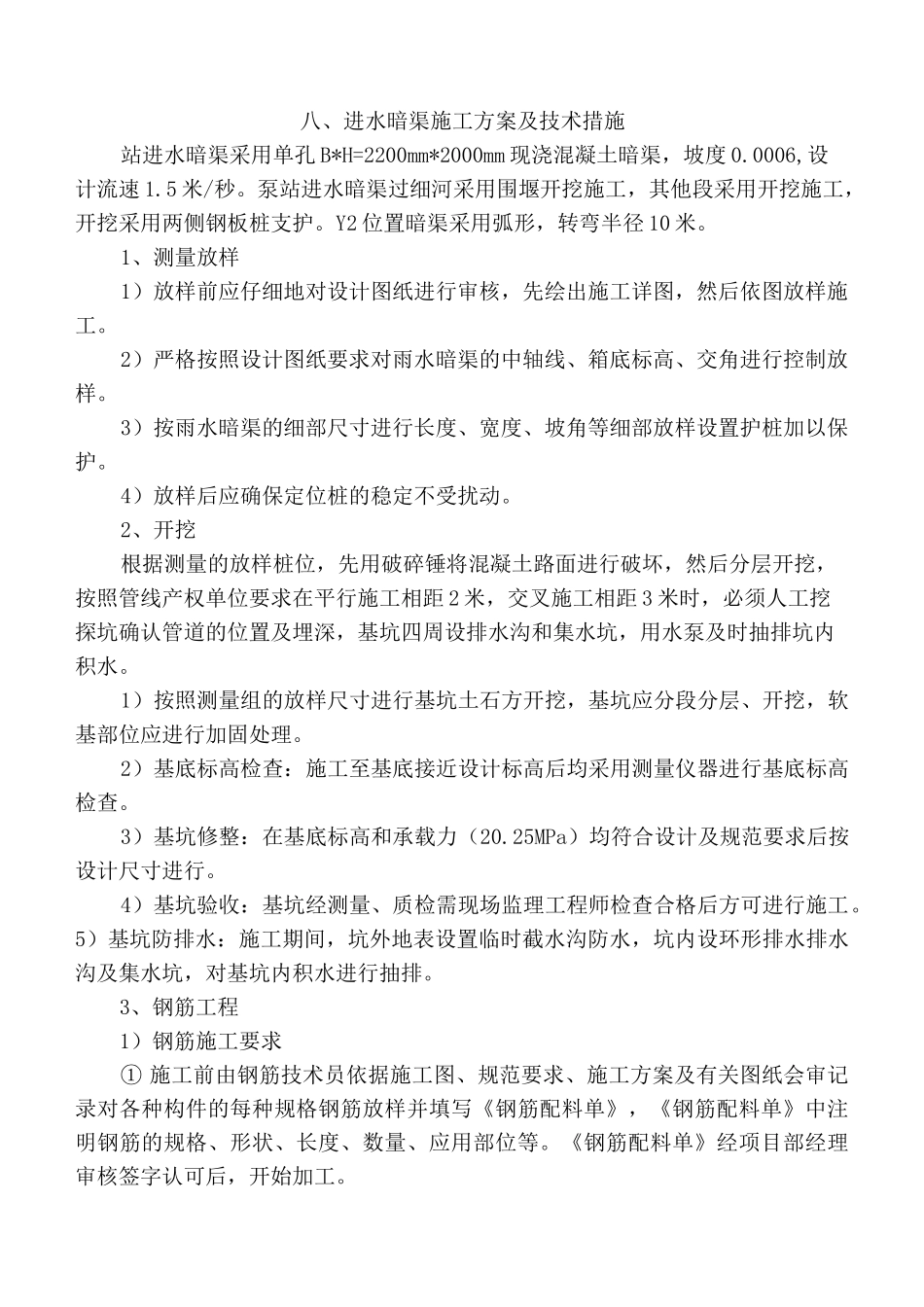

八、进水暗渠施工方案及技术措施站进水暗渠采用单孔B*H=2200mm*2000mm现浇混凝土暗渠，坡度0.0006,设计流速1.5米/秒。泵站进水暗渠过细河采用围堰开挖施工，其他段采用开挖施工，开挖采用两侧钢板桩支护。Y2位置暗渠采用弧形，转弯半径10米。1、测量放样1）放样前应仔细地对设计图纸进行审核，先绘出施工详图，然后依图放样施工。2）严格按照设计图纸要求对雨水暗渠的中轴线、箱底标高、交角进行控制放样。3）按雨水暗渠的细部尺寸进行长度、宽度、坡角等细部放样设置护桩加以保护。4）放样后应确保定位桩的稳定不受扰动。2、开挖根据测量的放样桩位，先用破碎锤将混凝土路面进行破坏，然后分层开挖，按照管线产权单位要求在平行施工相距2米，交叉施工相距3米时，必须人工挖探坑确认管道的位置及埋深，基坑四周设排水沟和集水坑，用水泵及时抽排坑内积水。1）按照测量组的放样尺寸进行基坑土石方开挖，基坑应分段分层、开挖，软基部位应进行加固处理。2）基底标高检查：施工至基底接近设计标高后均采用测量仪器进行基底标高检查。3）基坑修整：在基底标高和承载力（20.25MPa）均符合设计及规范要求后按设计尺寸进行。4）基坑验收：基坑经测量、质检需现场监理工程师检查合格后方可进行施工。5）基坑防排水：施工期间，坑外地表设置临时截水沟防水，坑内设环形排水排水沟及集水坑，对基坑内积水进行抽排。3、钢筋工程1）钢筋施工要求①施工前由钢筋技术员依据施工图、规范要求、施工方案及有关图纸会审记录对各种构件的每种规格钢筋放样并填写《钢筋配料单》，《钢筋配料单》中注明钢筋的规格、形状、长度、数量、应用部位等。《钢筋配料单》经项目部经理审核签字认可后，开始加工。②钢筋配料：对钢筋工长、班组长进行交底，钢筋工长对班组进行技术交底。③钢筋加工制作按各分项工程施工先后顺序进行。钢筋外型应符合设计要求，对制作好的成品钢筋要分类捆放、码放整齐，并挂标识牌注明规格、型号、数量及使用部位。④钢筋焊接：钢筋焊接的接头形式、抽样、焊接工艺和质量验收应符合“钢筋焊接及验收规范”有关规定。每批钢筋的焊接接头中，应按规定抽取一定数量的接头，作实样试验。⑤钢筋绑扎与安装：2）钢筋运输将加工好的成品钢筋用加长托运车运至绑扎地点，分类堆放。3）钢筋绑扎①基础底板钢筋绑扎：绑扎底板钢筋时，应预先在垫层上划出钢筋间距和位置，以保证底板钢筋网片位置的准确，钢筋网片每一交点均采用22#铁线呈“八”字型绑扎牢固，以免歪斜变形，上下层网片钢筋应对正。上下钢筋网片之间采用马蹬筋支撑，马凳筋用①12钢筋制作，高度350,长1700mm相接，@3m—道。并按设计要求安装施工缝处橡胶止水带。底层钢筋保护层下设砂浆垫块，规格为40X40X40mm，间距为1m，呈梅花型布置。②墙钢筋绑扎及临时固定技术措施a暗渠钢筋设施工缝，每20米为一个施工段，底板、侧壁墙、顶板钢筋均为双层，绑扎采用22#镀锌铁线呈“八”字型绑扎牢固。施工中为防止墙钢筋绑扎倾斜变形，双层钢筋之间采用①8钢筋做S形，长度为420，水平及竖直间距均为1米。呈梅花型布置绑扎固定。b墙体钢筋为保证垂直，在墙体两端及中间部位钢筋网片上加拉筋，沿墙高方向内、外设1根①18斜向拉筋，斜拉筋与网片钢筋成45°角。上口钢筋临时用⑤号筋固定每5米设一道。并按设计要求墙体施工缝处安装固定橡胶止水带。c顶板钢筋绑扎侧墙钢筋绑扎完毕后，墙模及顶模板支好后在模板上划出板筋间距，按划线绑扎底层筋，顶板上层钢筋与底层钢筋对应绑扎，顶板钢筋高度采用马凳筋控制，马凳筋用①12钢筋制作，高度350，长1700mm相接，放置方法同底板钢筋。在浇筑混凝土同时，派专人调正钢筋，并对钢筋工程进行自检验收，作好隐蔽工程记录。d钢筋、混凝土操作平台搭设底板钢筋绑扎前，沟槽上用钢管脚手架搭设宽2米，长度约14米平台，中间设上人扶梯，每50米一道。钢筋、模板采用吊车垂直运输，墙体钢筋绑扎利用其顶板模板立管支撑作为绑扎脚手架进行施工作业。混凝土浇筑泵送到位。4、模板工程1）模板工程施工前，应按施工图制作模板。模板安装要严格设计计算书要求进行，模板几何尺寸要准确，拼缝要严密，无翘曲，无变...
