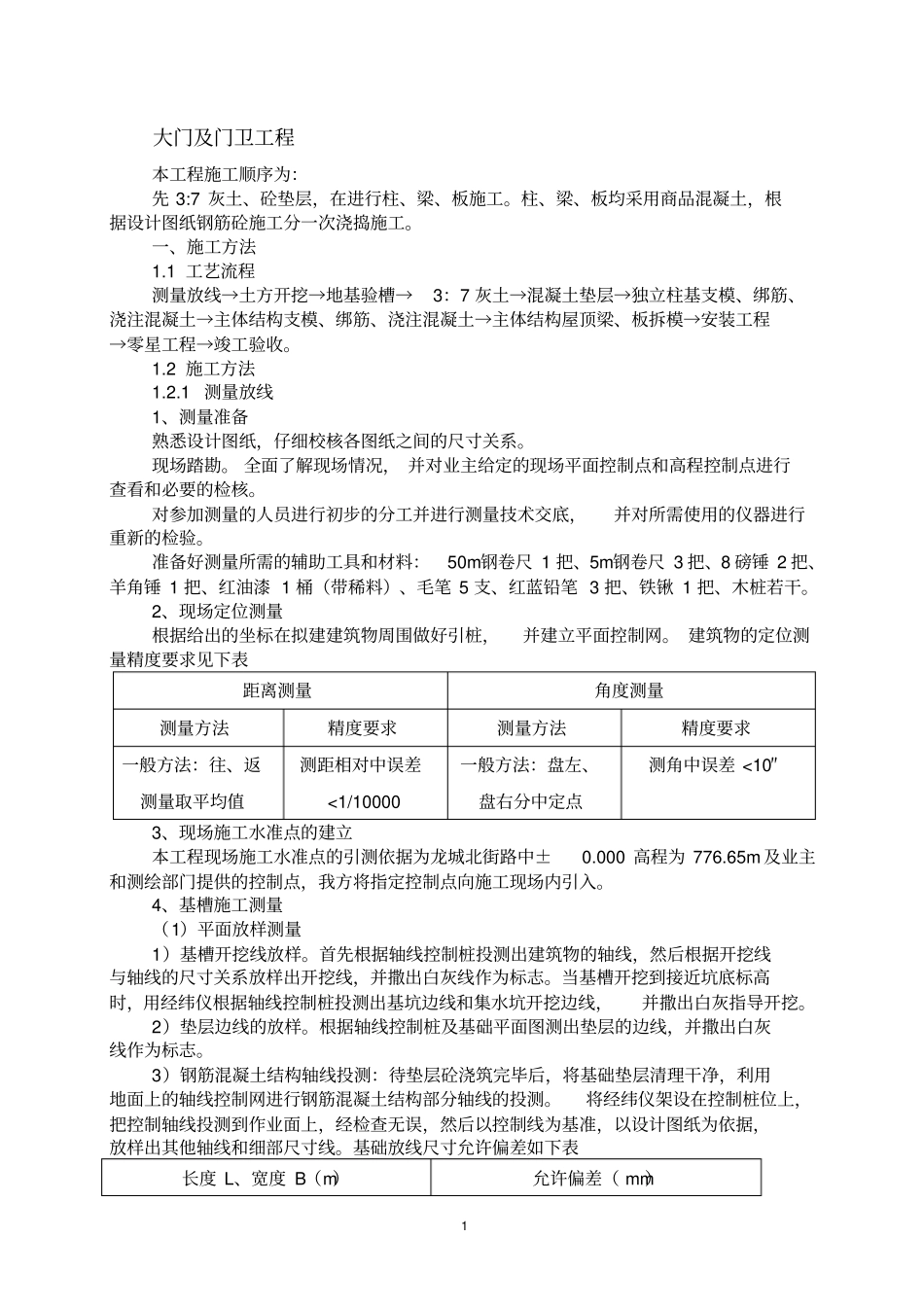

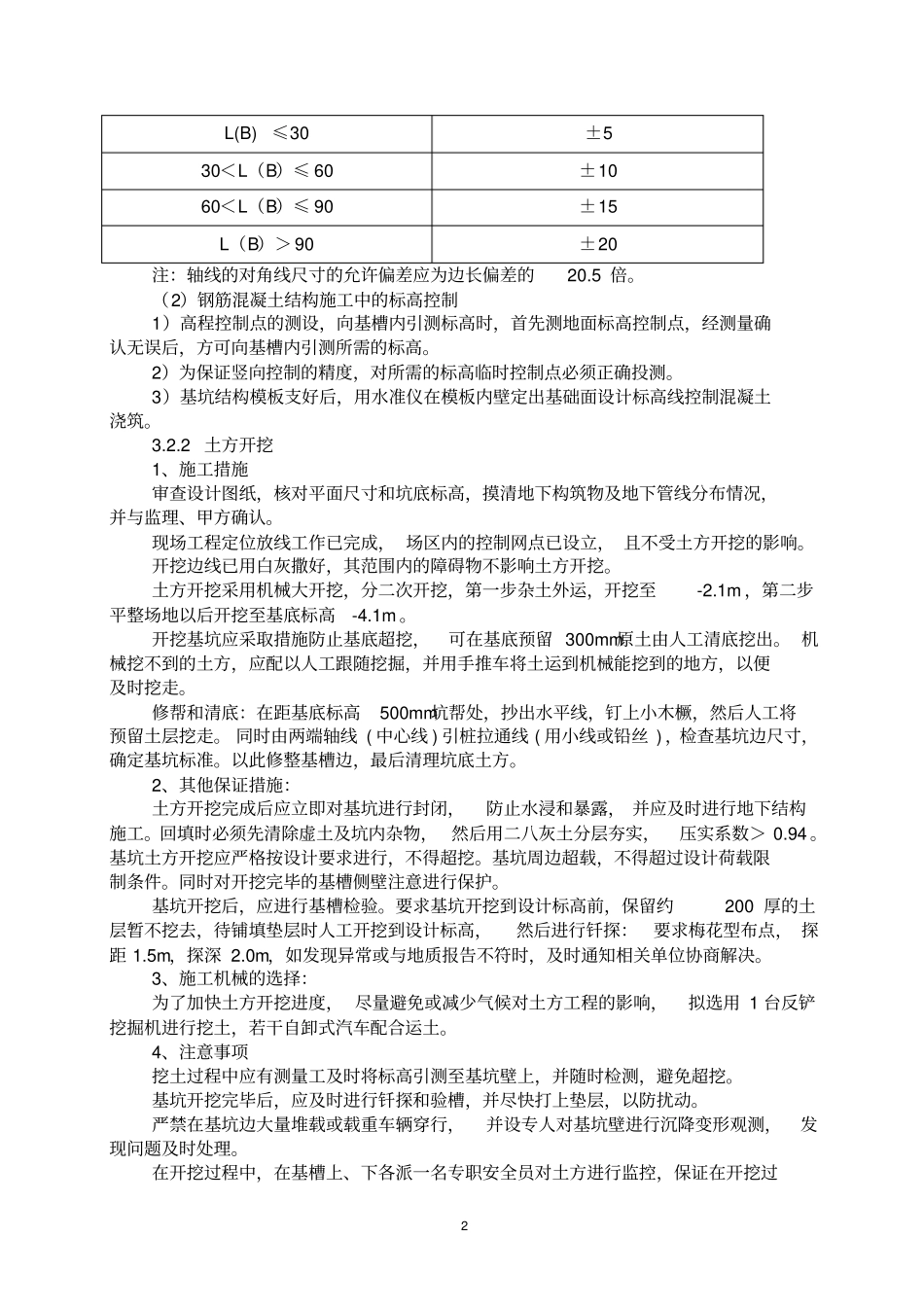

1大门及门卫工程本工程施工顺序为：先3:7灰土、砼垫层，在进行柱、梁、板施工。柱、梁、板均采用商品混凝土，根据设计图纸钢筋砼施工分一次浇捣施工。一、施工方法1.1工艺流程测量放线→土方开挖→地基验槽→3：7灰土→混凝土垫层→独立柱基支模、绑筋、浇注混凝土→主体结构支模、绑筋、浇注混凝土→主体结构屋顶梁、板拆模→安装工程→零星工程→竣工验收。1.2施工方法1.2.1测量放线1、测量准备熟悉设计图纸，仔细校核各图纸之间的尺寸关系。现场踏勘。全面了解现场情况，并对业主给定的现场平面控制点和高程控制点进行查看和必要的检核。对参加测量的人员进行初步的分工并进行测量技术交底，并对所需使用的仪器进行重新的检验。准备好测量所需的辅助工具和材料：50m钢卷尺1把、5m钢卷尺3把、8磅锤2把、羊角锤1把、红油漆1桶（带稀料）、毛笔5支、红蓝铅笔3把、铁锹1把、木桩若干。2、现场定位测量根据给出的坐标在拟建建筑物周围做好引桩，并建立平面控制网。建筑物的定位测量精度要求见下表距离测量角度测量测量方法精度要求测量方法精度要求一般方法：往、返测量取平均值测距相对中误差<1/10000一般方法：盘左、盘右分中定点测角中误差<10″3、现场施工水准点的建立本工程现场施工水准点的引测依据为龙城北街路中±0.000高程为776.65m及业主和测绘部门提供的控制点，我方将指定控制点向施工现场内引入。4、基槽施工测量（1）平面放样测量1）基槽开挖线放样。首先根据轴线控制桩投测出建筑物的轴线，然后根据开挖线与轴线的尺寸关系放样出开挖线，并撒出白灰线作为标志。当基槽开挖到接近坑底标高时，用经纬仪根据轴线控制桩投测出基坑边线和集水坑开挖边线，并撒出白灰指导开挖。2）垫层边线的放样。根据轴线控制桩及基础平面图测出垫层的边线，并撒出白灰线作为标志。3）钢筋混凝土结构轴线投测：待垫层砼浇筑完毕后，将基础垫层清理干净，利用地面上的轴线控制网进行钢筋混凝土结构部分轴线的投测。将经纬仪架设在控制桩位上，把控制轴线投测到作业面上，经检查无误，然后以控制线为基准，以设计图纸为依据，放样出其他轴线和细部尺寸线。基础放线尺寸允许偏差如下表长度L、宽度B（m）允许偏差（mm）2L(B)≤30±530＜L（B）≤60±1060＜L（B）≤90±15L（B）＞90±20注：轴线的对角线尺寸的允许偏差应为边长偏差的20.5倍。（2）钢筋混凝土结构施工中的标高控制1）高程控制点的测设，向基槽内引测标高时，首先测地面标高控制点，经测量确认无误后，方可向基槽内引测所需的标高。2）为保证竖向控制的精度，对所需的标高临时控制点必须正确投测。3）基坑结构模板支好后，用水准仪在模板内壁定出基础面设计标高线控制混凝土浇筑。3.2.2土方开挖1、施工措施审查设计图纸，核对平面尺寸和坑底标高，摸清地下构筑物及地下管线分布情况，并与监理、甲方确认。现场工程定位放线工作已完成，场区内的控制网点已设立，且不受土方开挖的影响。开挖边线已用白灰撒好，其范围内的障碍物不影响土方开挖。土方开挖采用机械大开挖，分二次开挖，第一步杂土外运，开挖至-2.1m，第二步平整场地以后开挖至基底标高-4.1m。开挖基坑应采取措施防止基底超挖，可在基底预留300mm原土由人工清底挖出。机械挖不到的土方，应配以人工跟随挖掘，并用手推车将土运到机械能挖到的地方，以便及时挖走。修帮和清底：在距基底标高500mm坑帮处，抄出水平线，钉上小木橛，然后人工将预留土层挖走。同时由两端轴线(中心线)引桩拉通线(用小线或铅丝)，检查基坑边尺寸，确定基坑标准。以此修整基槽边，最后清理坑底土方。2、其他保证措施：土方开挖完成后应立即对基坑进行封闭，防止水浸和暴露，并应及时进行地下结构施工。回填时必须先清除虚土及坑内杂物，然后用二八灰土分层夯实，压实系数＞0.94。基坑土方开挖应严格按设计要求进行，不得超挖。基坑周边超载，不得超过设计荷载限制条件。同时对开挖完毕的基槽侧壁注意进行保护。基坑开挖后，应进行基槽检验。要求基坑开挖到设计标高前，保留约200厚的土层暂不挖去，待铺填垫层时人工开挖到设计标高，然后进行钎探：要求梅花型布点，探距1.5m，探深2.0m，如发现...
