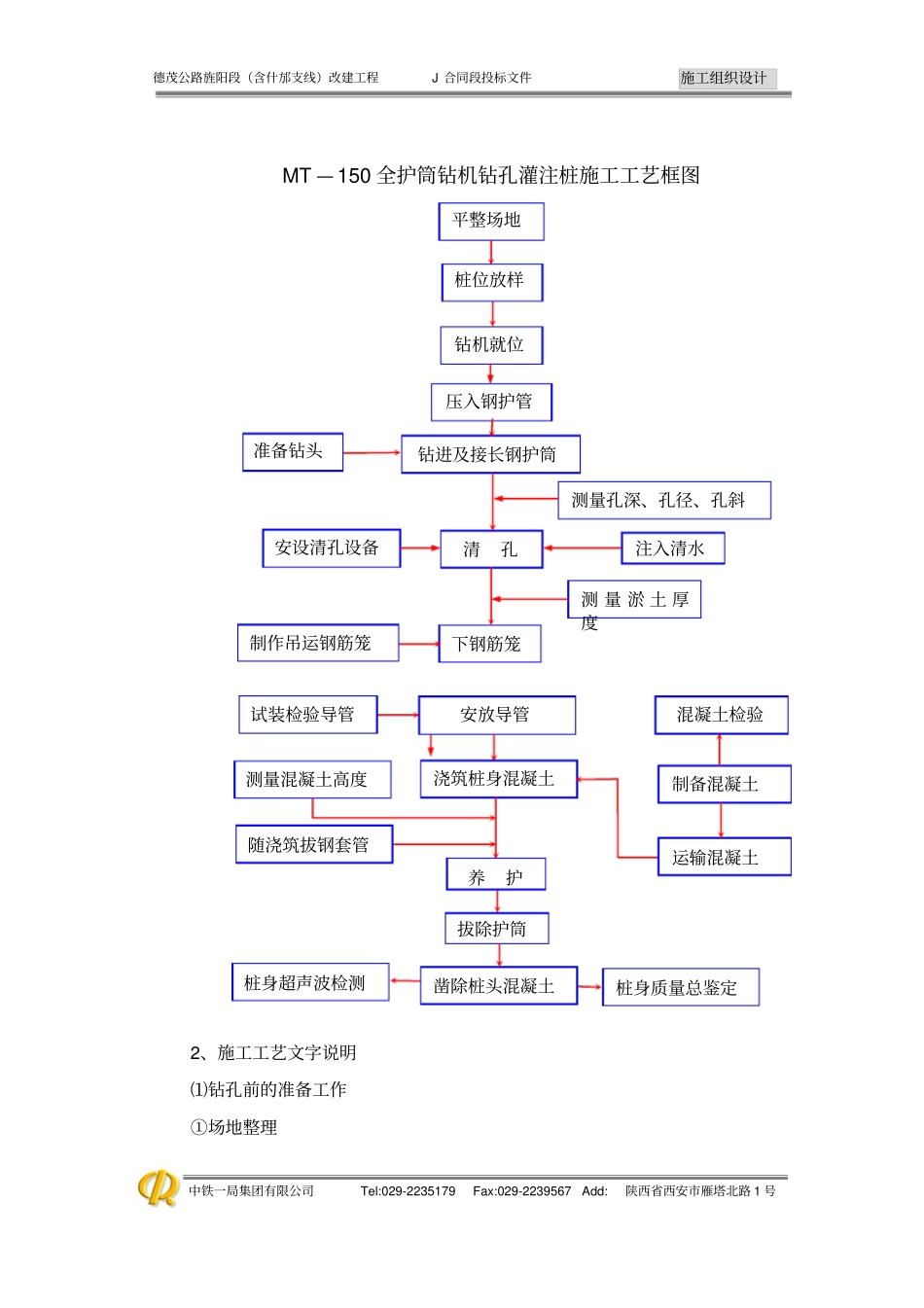

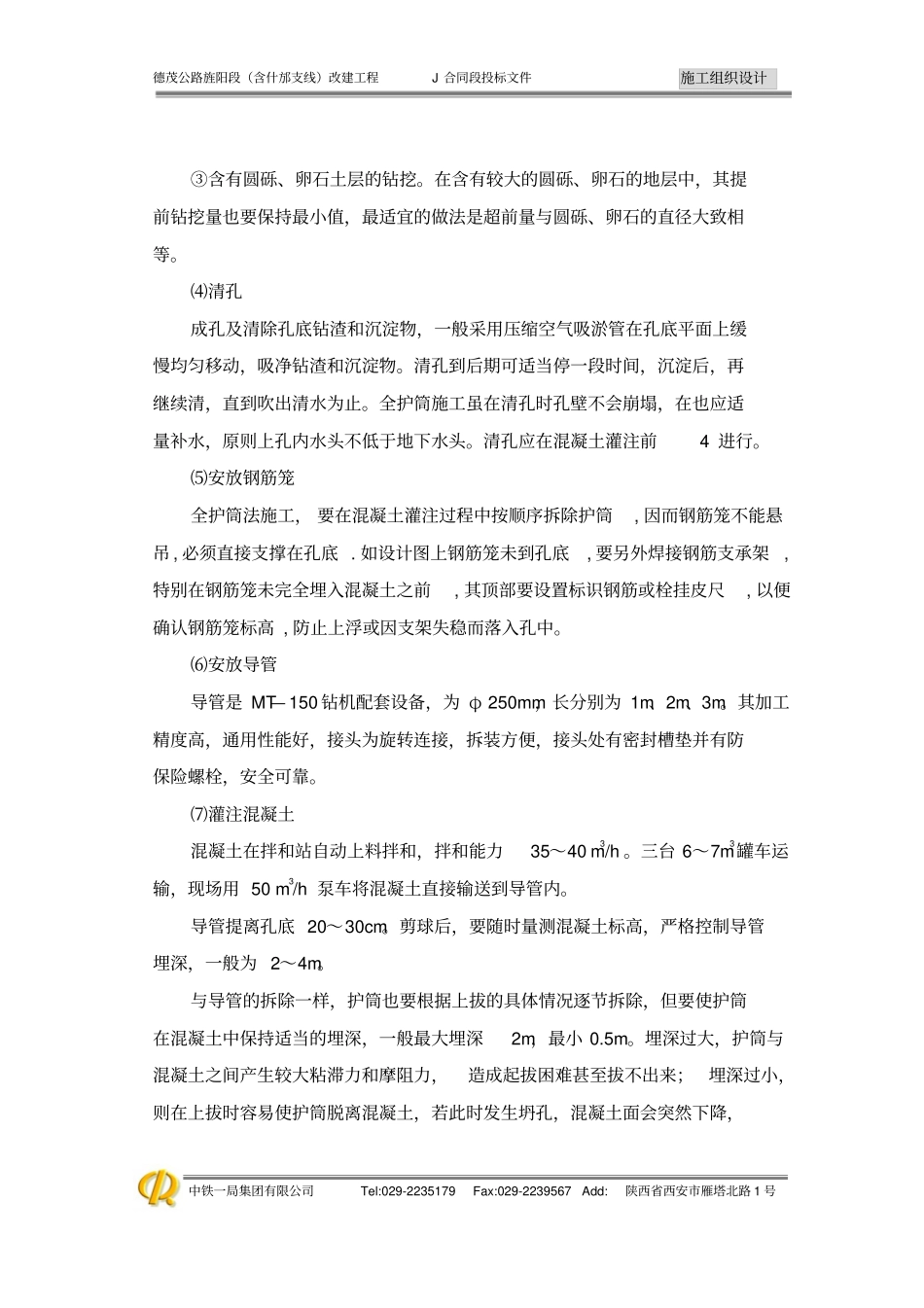

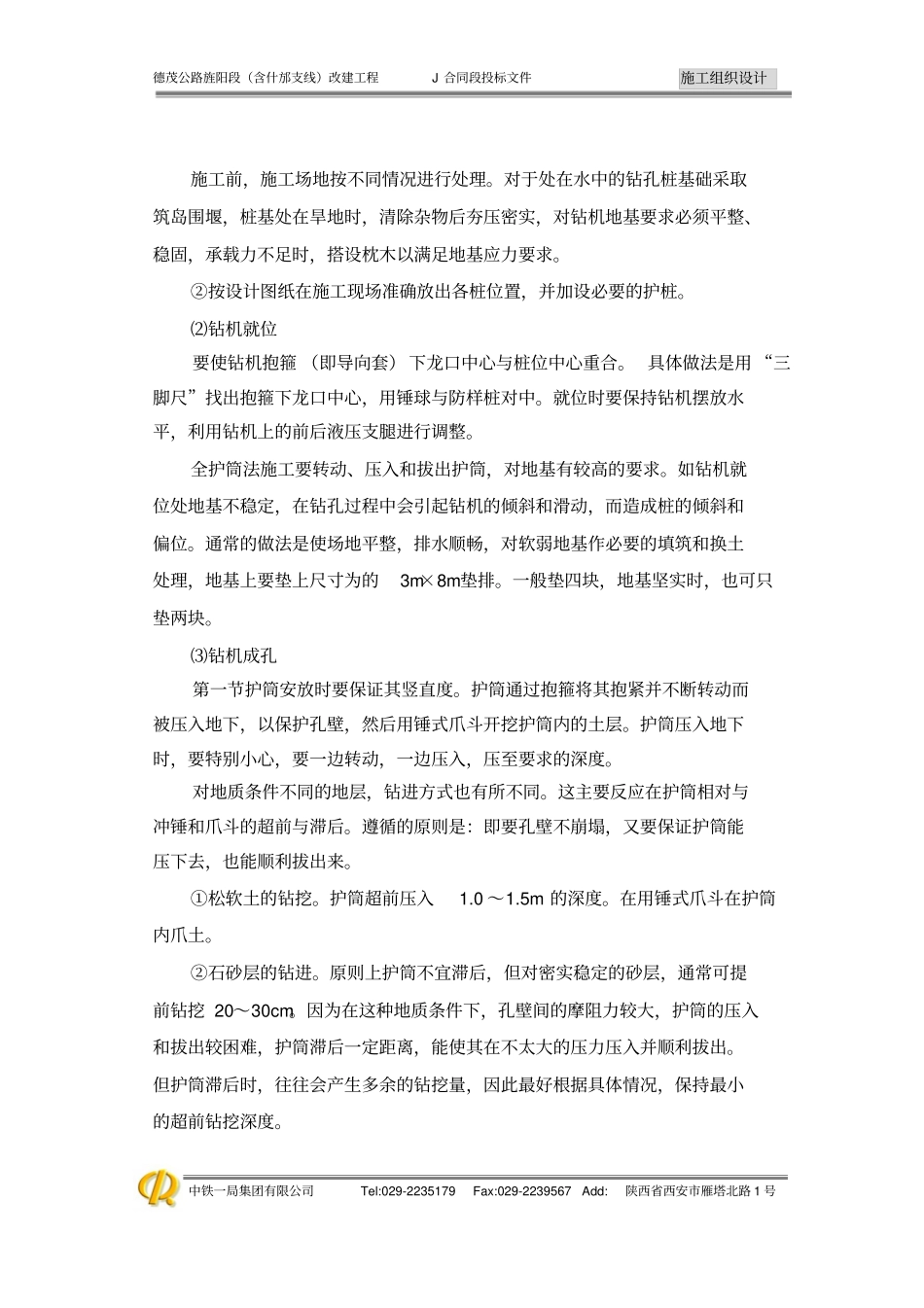

德茂公路旌阳段（含什邡支线）改建工程J合同段投标文件施工组织设计中铁一局集团有限公司Tel:029-2235179Fax:029-2239567Add:陕西省西安市雁塔北路1号2、施工工艺文字说明⑴钻孔前的准备工作①场地整理MT—150全护筒钻机钻孔灌注桩施工工艺框图平整场地桩位放样钻机就位钻进及接长钢护筒准备钻头清孔测量孔深、孔径、孔斜安设清孔设备下钢筋笼测量淤土厚度制作吊运钢筋笼注入清水压入钢护管安放导管试装检验导管浇筑桩身混凝土制备混凝土拔除护筒测量混凝土高度养护桩身超声波检测桩身质量总鉴定运输混凝土混凝土检验随浇筑拔钢套管凿除桩头混凝土德茂公路旌阳段（含什邡支线）改建工程J合同段投标文件施工组织设计中铁一局集团有限公司Tel:029-2235179Fax:029-2239567Add:陕西省西安市雁塔北路1号施工前，施工场地按不同情况进行处理。对于处在水中的钻孔桩基础采取筑岛围堰，桩基处在旱地时，清除杂物后夯压密实，对钻机地基要求必须平整、稳固，承载力不足时，搭设枕木以满足地基应力要求。②按设计图纸在施工现场准确放出各桩位置，并加设必要的护桩。⑵钻机就位要使钻机抱箍（即导向套）下龙口中心与桩位中心重合。具体做法是用“三脚尺”找出抱箍下龙口中心，用锤球与防样桩对中。就位时要保持钻机摆放水平，利用钻机上的前后液压支腿进行调整。全护筒法施工要转动、压入和拔出护筒，对地基有较高的要求。如钻机就位处地基不稳定，在钻孔过程中会引起钻机的倾斜和滑动，而造成桩的倾斜和偏位。通常的做法是使场地平整，排水顺畅，对软弱地基作必要的填筑和换土处理，地基上要垫上尺寸为的3m×8m垫排。一般垫四块，地基坚实时，也可只垫两块。⑶钻机成孔第一节护筒安放时要保证其竖直度。护筒通过抱箍将其抱紧并不断转动而被压入地下，以保护孔壁，然后用锤式爪斗开挖护筒内的土层。护筒压入地下时，要特别小心，要一边转动，一边压入，压至要求的深度。对地质条件不同的地层，钻进方式也有所不同。这主要反应在护筒相对与冲锤和爪斗的超前与滞后。遵循的原则是：即要孔壁不崩塌，又要保证护筒能压下去，也能顺利拔出来。①松软土的钻挖。护筒超前压入1.0～1.5m的深度。在用锤式爪斗在护筒内爪土。②石砂层的钻进。原则上护筒不宜滞后，但对密实稳定的砂层，通常可提前钻挖20～30cm。因为在这种地质条件下，孔壁间的摩阻力较大，护筒的压入和拔出较困难，护筒滞后一定距离，能使其在不太大的压力压入并顺利拔出。但护筒滞后时，往往会产生多余的钻挖量，因此最好根据具体情况，保持最小的超前钻挖深度。德茂公路旌阳段（含什邡支线）改建工程J合同段投标文件施工组织设计中铁一局集团有限公司Tel:029-2235179Fax:029-2239567Add:陕西省西安市雁塔北路1号③含有圆砾、卵石土层的钻挖。在含有较大的圆砾、卵石的地层中，其提前钻挖量也要保持最小值，最适宜的做法是超前量与圆砾、卵石的直径大致相等。⑷清孔成孔及清除孔底钻渣和沉淀物，一般采用压缩空气吸淤管在孔底平面上缓慢均匀移动，吸净钻渣和沉淀物。清孔到后期可适当停一段时间，沉淀后，再继续清，直到吹出清水为止。全护筒施工虽在清孔时孔壁不会崩塌，在也应适量补水，原则上孔内水头不低于地下水头。清孔应在混凝土灌注前4进行。⑸安放钢筋笼全护筒法施工，要在混凝土灌注过程中按顺序拆除护筒,因而钢筋笼不能悬吊,必须直接支撑在孔底.如设计图上钢筋笼未到孔底,要另外焊接钢筋支承架,特别在钢筋笼未完全埋入混凝土之前,其顶部要设置标识钢筋或栓挂皮尺,以便确认钢筋笼标高,防止上浮或因支架失稳而落入孔中。⑹安放导管导管是MT—150钻机配套设备，为φ250mm，长分别为1m、2m、3m。其加工精度高，通用性能好，接头为旋转连接，拆装方便，接头处有密封槽垫并有防保险螺栓，安全可靠。⑺灌注混凝土混凝土在拌和站自动上料拌和，拌和能力35～40m3/h。三台6～7m3罐车运输，现场用50m3/h泵车将混凝土直接输送到导管内。导管提离孔底20～30cm。剪球后，要随时量测混凝土标高，严格控制导管埋深，一般为2～4m。与导管的拆除一样，护筒也要根据上拔的具体情况逐节拆除，但要使护筒在混凝土中保持适当的埋深，一般最大埋深2...
