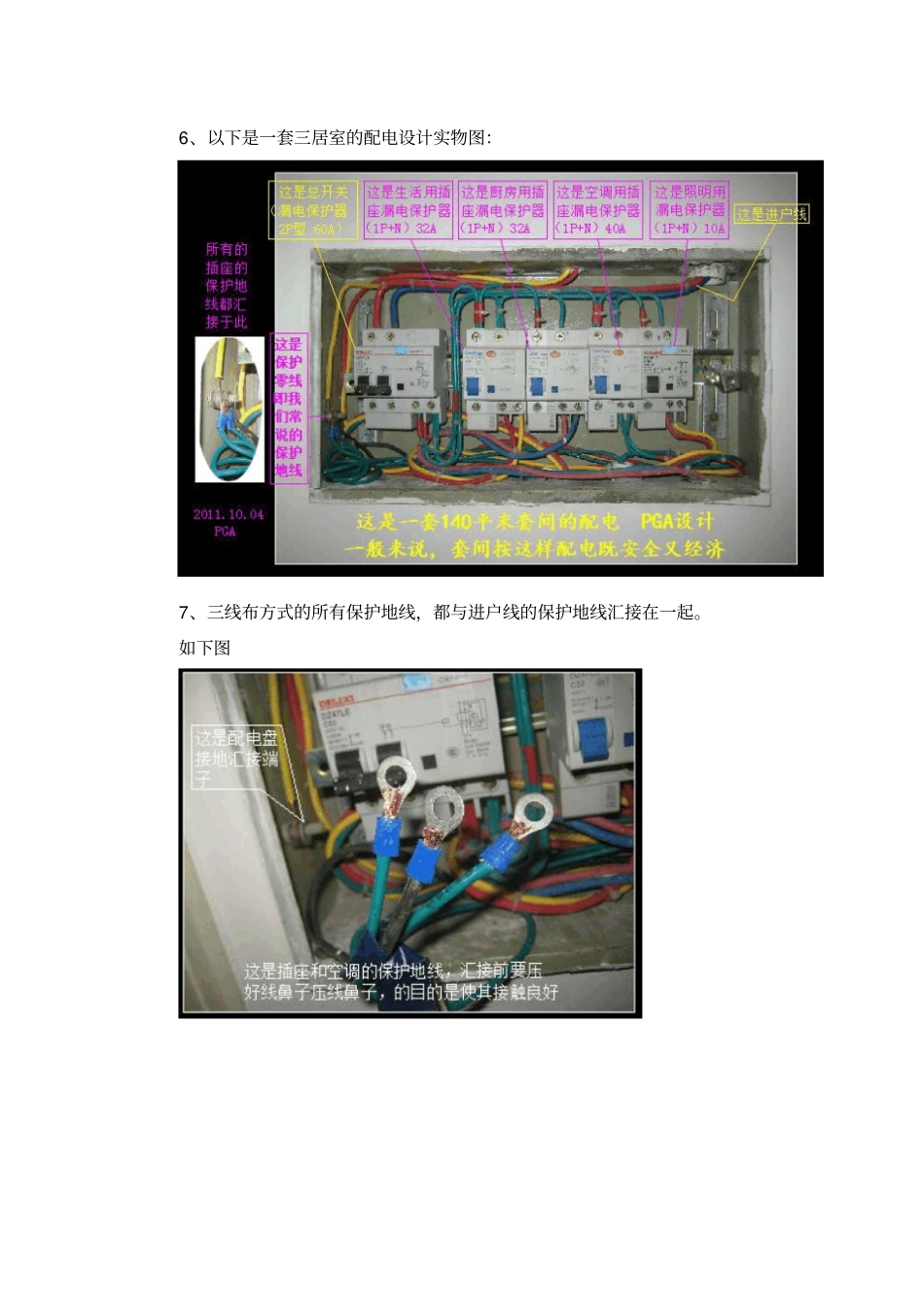

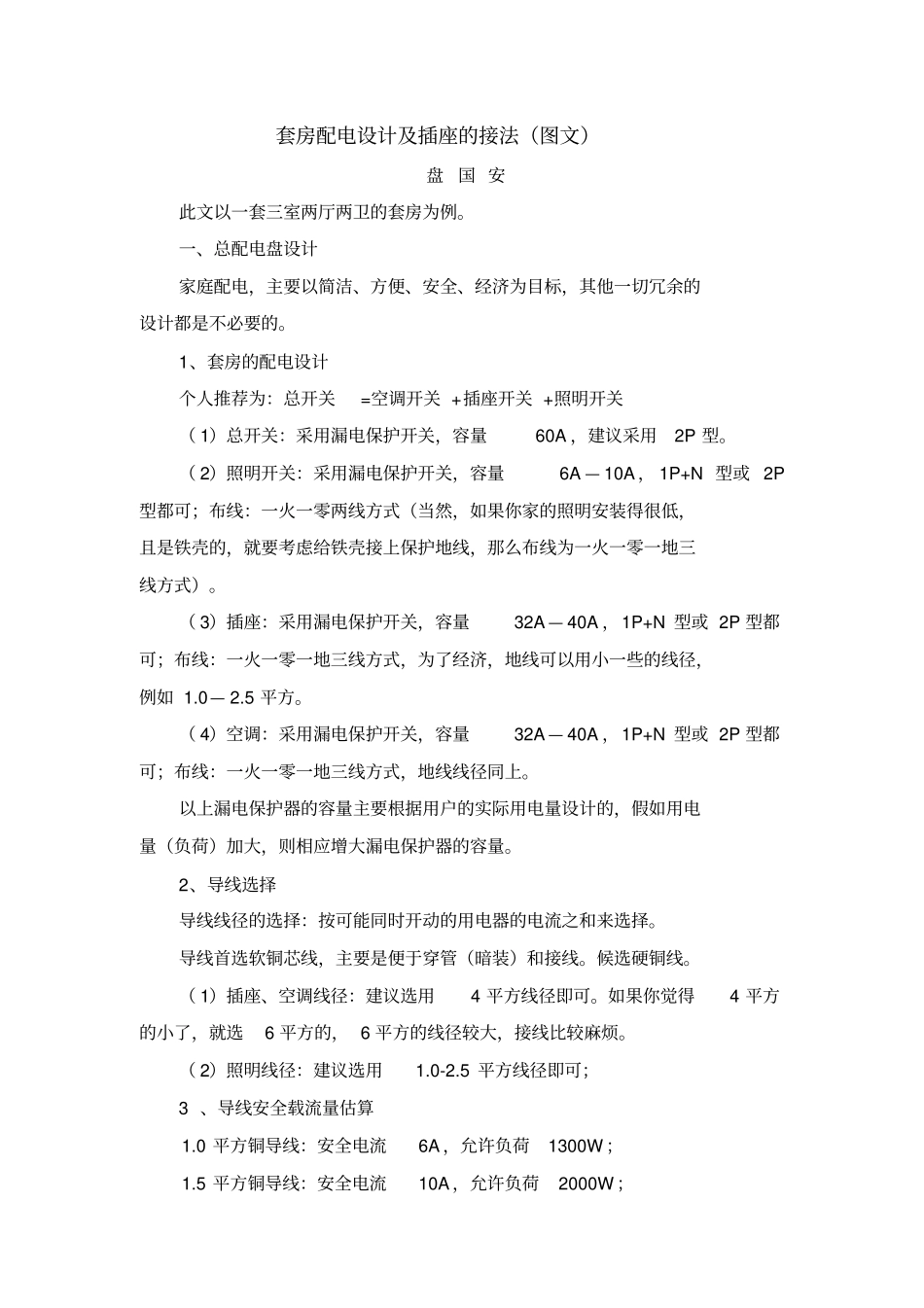

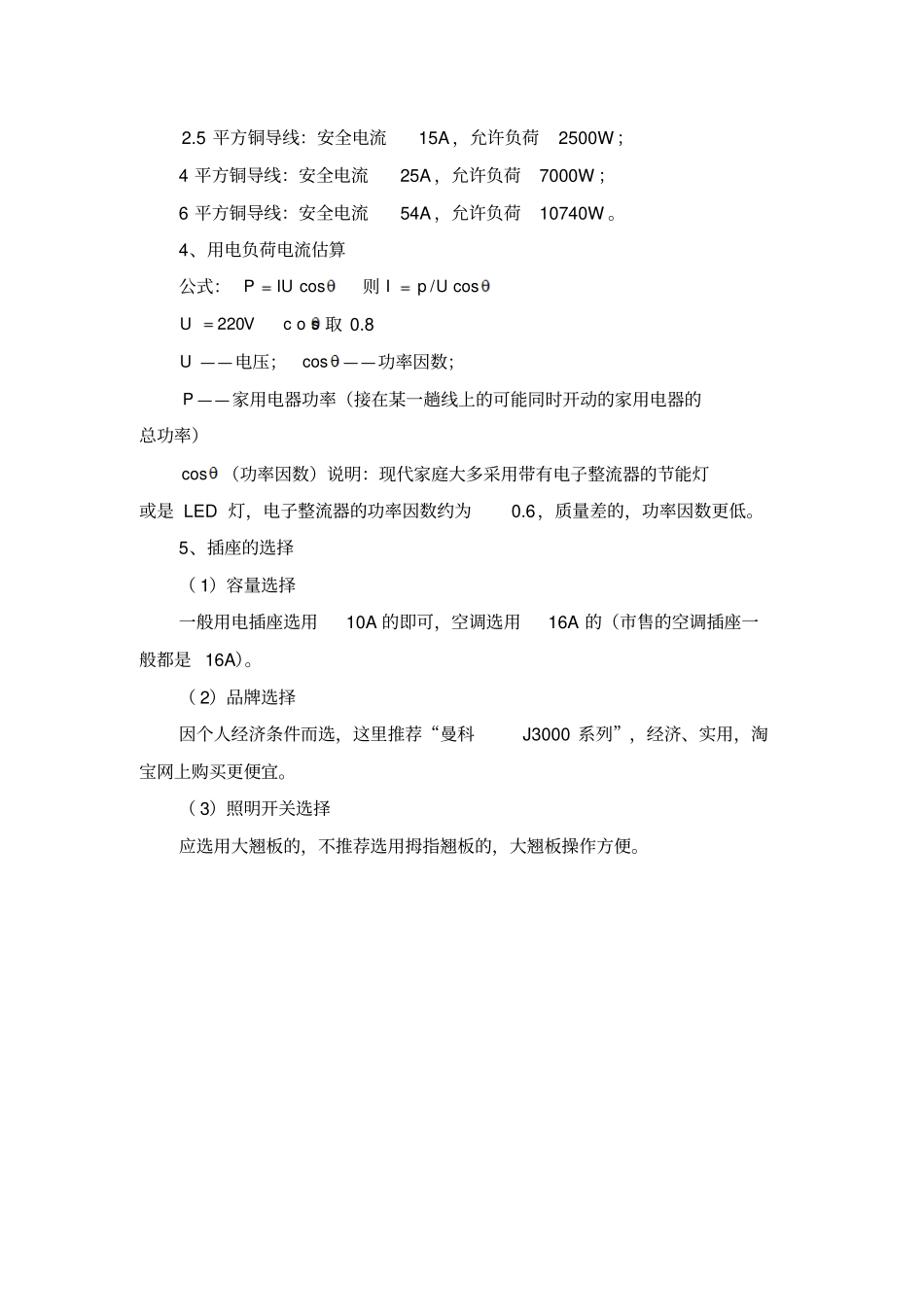

套房配电设计及插座的接法（图文）盘国安此文以一套三室两厅两卫的套房为例。一、总配电盘设计家庭配电，主要以简洁、方便、安全、经济为目标，其他一切冗余的设计都是不必要的。1、套房的配电设计个人推荐为：总开关=空调开关+插座开关+照明开关（1）总开关：采用漏电保护开关，容量60A，建议采用2P型。（2）照明开关：采用漏电保护开关，容量6A—10A，1P+N型或2P型都可；布线：一火一零两线方式（当然，如果你家的照明安装得很低，且是铁壳的，就要考虑给铁壳接上保护地线，那么布线为一火一零一地三线方式）。（3）插座：采用漏电保护开关，容量32A—40A，1P+N型或2P型都可；布线：一火一零一地三线方式，为了经济，地线可以用小一些的线径，例如1.0—2.5平方。（4）空调：采用漏电保护开关，容量32A—40A，1P+N型或2P型都可；布线：一火一零一地三线方式，地线线径同上。以上漏电保护器的容量主要根据用户的实际用电量设计的，假如用电量（负荷）加大，则相应增大漏电保护器的容量。2、导线选择导线线径的选择：按可能同时开动的用电器的电流之和来选择。导线首选软铜芯线，主要是便于穿管（暗装）和接线。候选硬铜线。（1）插座、空调线径：建议选用4平方线径即可。如果你觉得4平方的小了，就选6平方的，6平方的线径较大，接线比较麻烦。（2）照明线径：建议选用1.0-2.5平方线径即可；3、导线安全载流量估算1.0平方铜导线：安全电流6A，允许负荷1300W；1.5平方铜导线：安全电流10A，允许负荷2000W；2.5平方铜导线：安全电流15A，允许负荷2500W；4平方铜导线：安全电流25A，允许负荷7000W；6平方铜导线：安全电流54A，允许负荷10740W。4、用电负荷电流估算公式：cosIUP则cos/UpIVU220cos取0.8U——电压；cos——功率因数；P——家用电器功率（接在某一趟线上的可能同时开动的家用电器的总功率）cos（功率因数）说明：现代家庭大多采用带有电子整流器的节能灯或是LED灯，电子整流器的功率因数约为0.6，质量差的，功率因数更低。5、插座的选择（1）容量选择一般用电插座选用10A的即可，空调选用16A的（市售的空调插座一般都是16A）。（2）品牌选择因个人经济条件而选，这里推荐“曼科J3000系列”，经济、实用，淘宝网上购买更便宜。（3）照明开关选择应选用大翘板的，不推荐选用拇指翘板的，大翘板操作方便。6、以下是一套三居室的配电设计实物图：7、三线布方式的所有保护地线，都与进户线的保护地线汇接在一起。如下图二、导线与插座连接方法要点1、接法要点（1）尽可能增加导线与插座接线端子的接触面积（即尽可能的用导线线头将插座的接线孔塞满塞实）。（2）尽可能地紧密相接（即拧紧固定螺丝，但不要过头了）。2、说明（1）尽可能增加导线与插座接线端子的接触面积。我们知道，电流是在导体中流动的，导体的线径越大，则可以通过的电流就越大，我们可以形象地说，“导体”就是“路”，“人”就是自由电子，“人流”就是“电流”，那么路越宽，可以通过的人就越多。因此，在将导体接入插座时，我们尽可能地增加导体与插座接线端子的接触面积，以扩宽电流的通“路”。（2）尽可能地紧密相接。导体与导体相接、导体与负载相接，要做到：接触良好。当接触不良的时候，相当于在“连接处（接头）”形成一只电阻（电阻定义为阻碍电流流动的障碍物），电阻大了就造成电流无法通过，电阻不大不小时就相当于一根“电炉丝”，会发热，会起火花，久而久之接头就因为长期发热而发生氧化（电阻更大了，电过不去了），或“烧了”（插座坏了）。3、如何增加导线与插座接线端子的接触面积（1）日常的电工作业中，我们常常采用“U型线头”接法。如下图（2）日常的电工作业中，我们常常采用“不间断U型线头”接法来给开个配线。如下图三、导线与插座的连接方法1、三孔插座的火线、零线、地线的国际规定（1）国际规定接法：左零右火中间地。（2）为什么这么规定现代家庭用电，首要考虑安全。随着人们用电安全意识的不断提高，家用电器的电源线也越来越多的出现三线插头（三插）的取电方式，例如这几年生产的电饭煲、电压力锅、电脑等都是三插头取电。标准三插头取电规则是：左零右火中间地。国...
