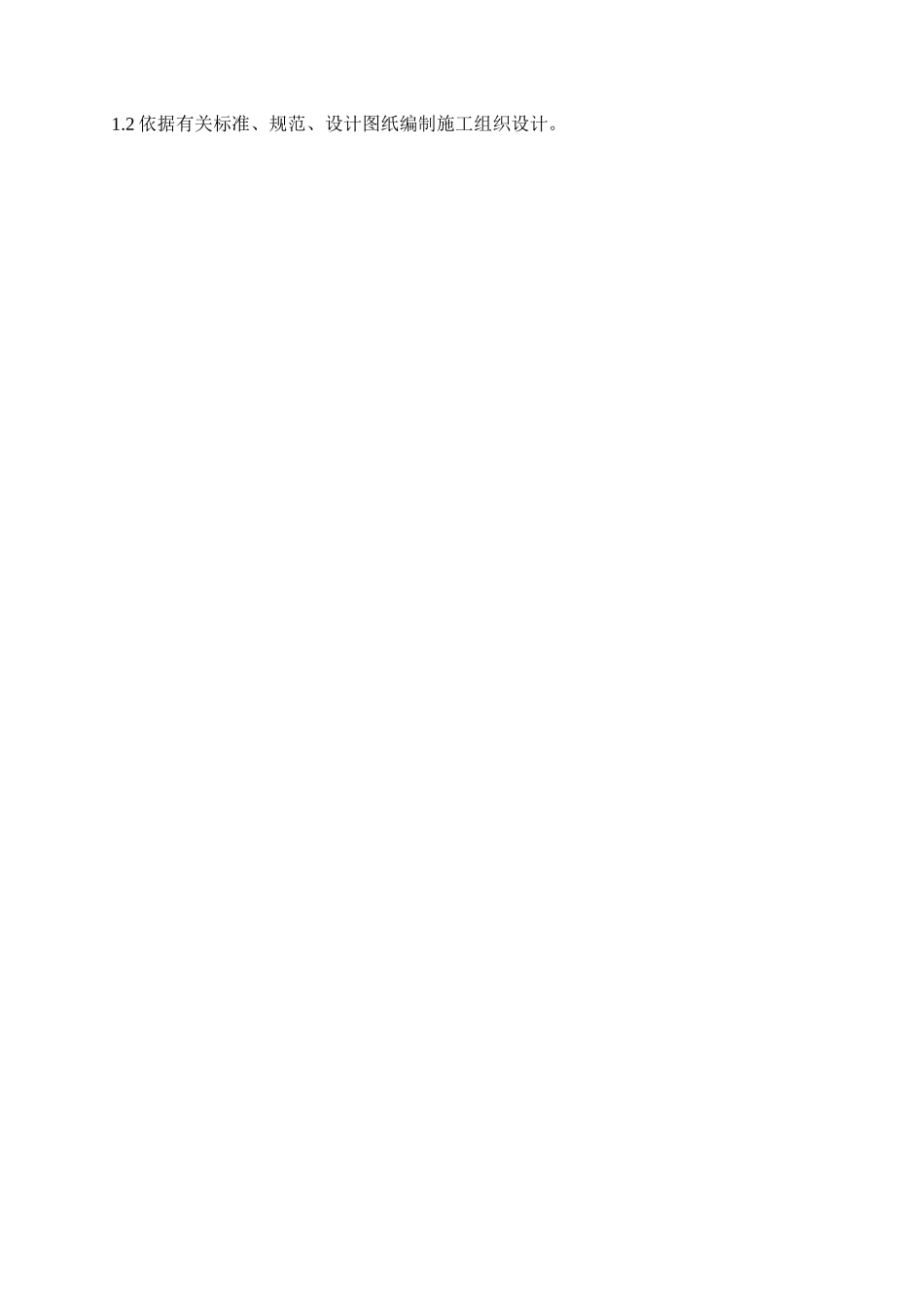

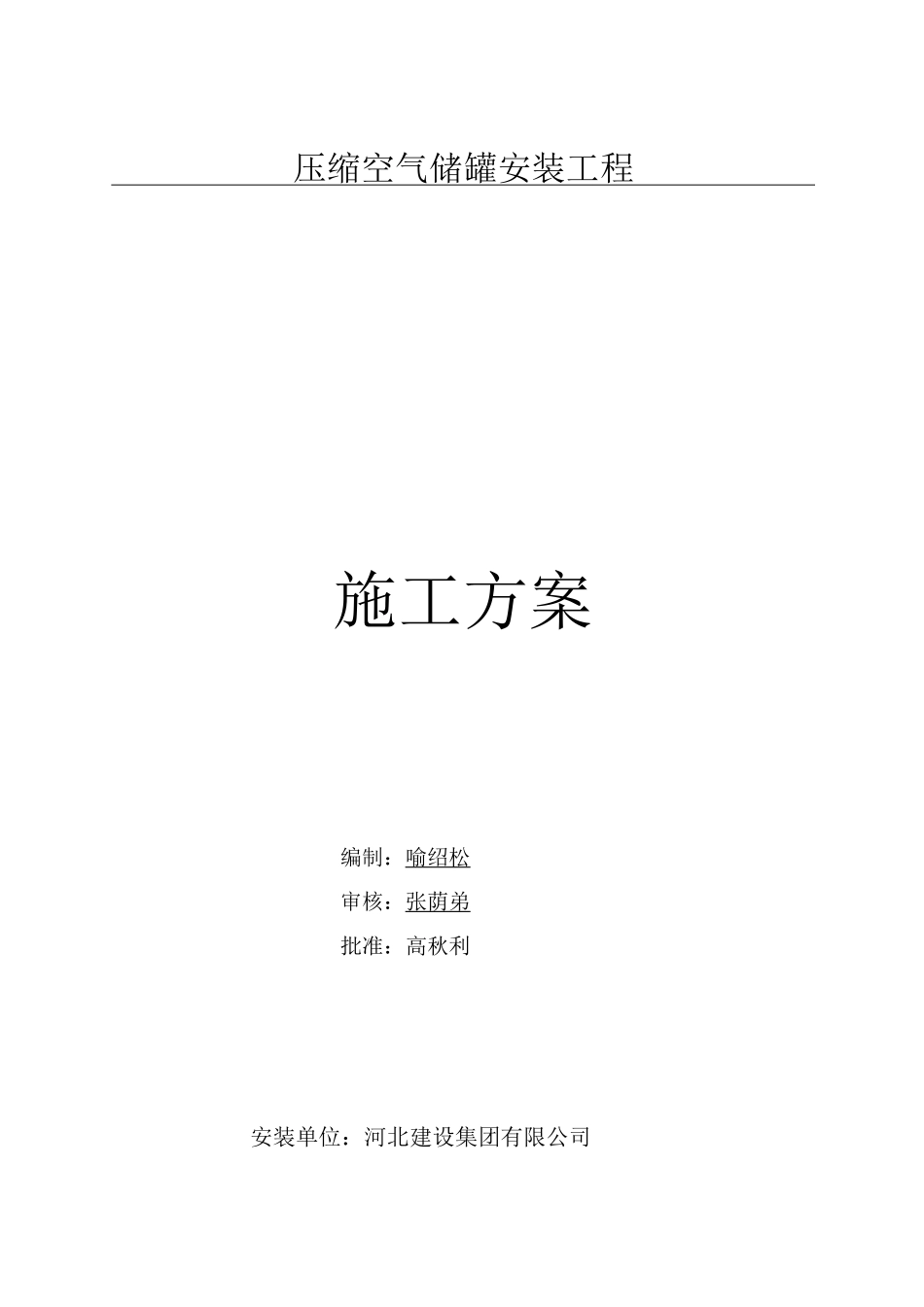

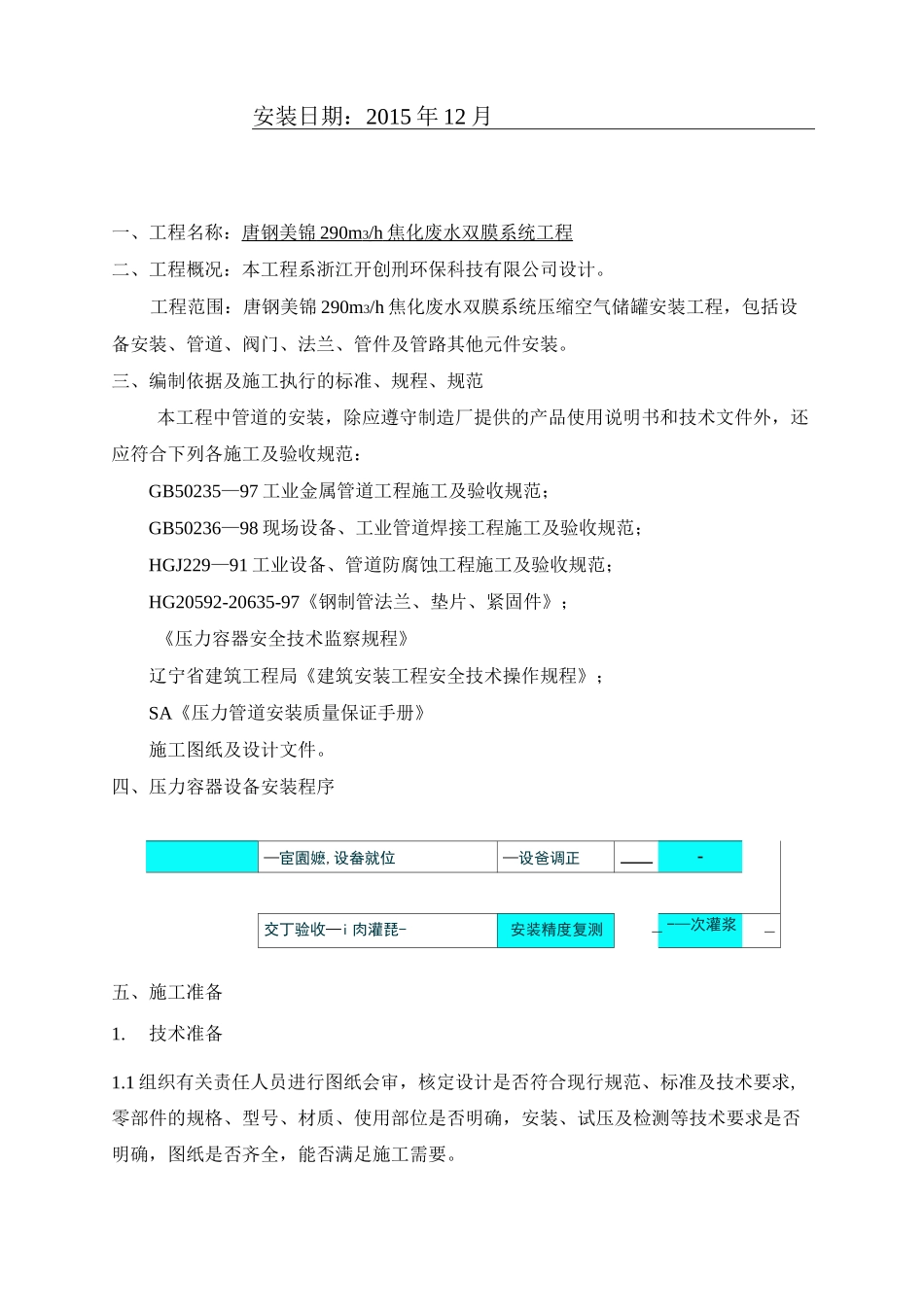

压缩空气储罐安装工程施工方案编制：喻绍松审核：张荫弟批准：高秋利安装单位：河北建设集团有限公司安装日期：2015年12月一、工程名称：唐钢美锦290m3/h焦化废水双膜系统工程二、工程概况：本工程系浙江开创刑环保科技有限公司设计。工程范围：唐钢美锦290m3/h焦化废水双膜系统压缩空气储罐安装工程，包括设备安装、管道、阀门、法兰、管件及管路其他元件安装。三、编制依据及施工执行的标准、规程、规范本工程中管道的安装，除应遵守制造厂提供的产品使用说明书和技术文件外，还应符合下列各施工及验收规范：GB50235—97工业金属管道工程施工及验收规范；GB50236—98现场设备、工业管道焊接工程施工及验收规范；HGJ229—91工业设备、管道防腐蚀工程施工及验收规范；HG20592-20635-97《钢制管法兰、垫片、紧固件》；《压力容器安全技术监察规程》辽宁省建筑工程局《建筑安装工程安全技术操作规程》；SA《压力管道安装质量保证手册》施工图纸及设计文件。四、压力容器设备安装程序—宦園嬷,设畚就位—设爸调正—-交丁验收—i肉灌琵-安装精度复测—-—次灌浆—五、施工准备1.技术准备1.1组织有关责任人员进行图纸会审，核定设计是否符合现行规范、标准及技术要求,零部件的规格、型号、材质、使用部位是否明确，安装、试压及检测等技术要求是否明确，图纸是否齐全，能否满足施工需要。1.2依据有关标准、规范、设计图纸编制施工组织设计。2.施工组织及培训根据工程量及工期要求，组织精干队伍承担现场施工任务，见劳动力使用计划表。劳动力使用计划表序号工种名称人数1管工22电焊工13力工人员24技术质量人员15其他管理人员13.主要机具计划序号设备名称规格数量1电焊机YC-315TX112焊条烘干箱500OC13空压机2V6/814型材切割机15试压泵16煨弯机17等离子切割机18台钻19手拉葫芦5T1上述机具在开工前进场。3.1对进场的各种施工设备进行检查，维修试运，保证状态完好。3.2施工所用的计量、样板应经过校验，卡具、加工件、架具等全部运抵现场。4.材料进场验收4.1工程材料、设备应经检验验收，确认质量合格；材质、规格、型号均符合设计要求，并附有齐全、完整的产品合格证、质量证明书、设备安装及使用说明书等文件。4.2设备开箱应在建设单位有关人员参加下，进行下列项目的检查，并作出记录：a.箱号、箱数及包装情况；b.设备的名称、型号和规格；c.装箱清单、设备技术文件、资料及专用工具；d.设备有无缺损件，表面有无损坏和锈蚀等；e.其他需要记录的情况。4.3不锈钢在存放、运输和制造过程中要避免与碳素钢接触。4.4管子、管件、阀门及支、吊架弹簧的表面质量应符合下列规定：无裂纹、缩孔、夹渣、折叠、重皮、砂眼、针孔和超过壁厚允许偏差的局部凹坑、碰伤。4.7法兰与管子或管件的中心线应垂直，两端法兰应平行；法兰密封面必须平整光洁无毛刺和径向沟槽；法兰螺纹完整、无损伤；凸凹面法兰能自然嵌合，凸面的高度不低于凹槽的深度。4.8螺栓及螺母的螺纹完整、无伤痕，螺栓与螺母配合良好，无松动或卡涩现象，螺纹表面干净、无毛刺。七、工艺管道的加工1.管子切断前应移植原有标记。2.钢管应采用机械或等离子方法切割，用砂轮切割或修磨时，应使用专用砂轮片。3.管子切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。4.管子切口端面倾斜偏差不应大于管子外径的1%，且不得超过3mm。八、工艺管道的预制及安装1.管道的预制1.1管道的预制应按管道系统单线图施行，按单线图规定的数量、规格、材质选配管道组成件，并应按单线图标明管道系统号和按预制顺序标明各组成件的顺序号。1.2预制完毕的管段，应将内部清理干净，并及时封闭管口。2.管道的安装2.1管道安装前，土建基础应复验合格，能够满足安装要求，并办理交接手续。2.2管道组成件及管道支承件等应检验合格，与管道连接的机械应找正合格、固定完毕。2.3管子、管件、阀门等内部应清理干净，无杂物，与传动设备连接的管道更需注意。2.4法兰、焊缝及其他连接件的设置应便于检修，不得紧贴管架。2.5管道安装时，应检查法兰密封面及密封垫片，不得有影响密封性能的划痕、斑点等缺陷；软垫片的周边应整齐，垫片尺寸应与...
