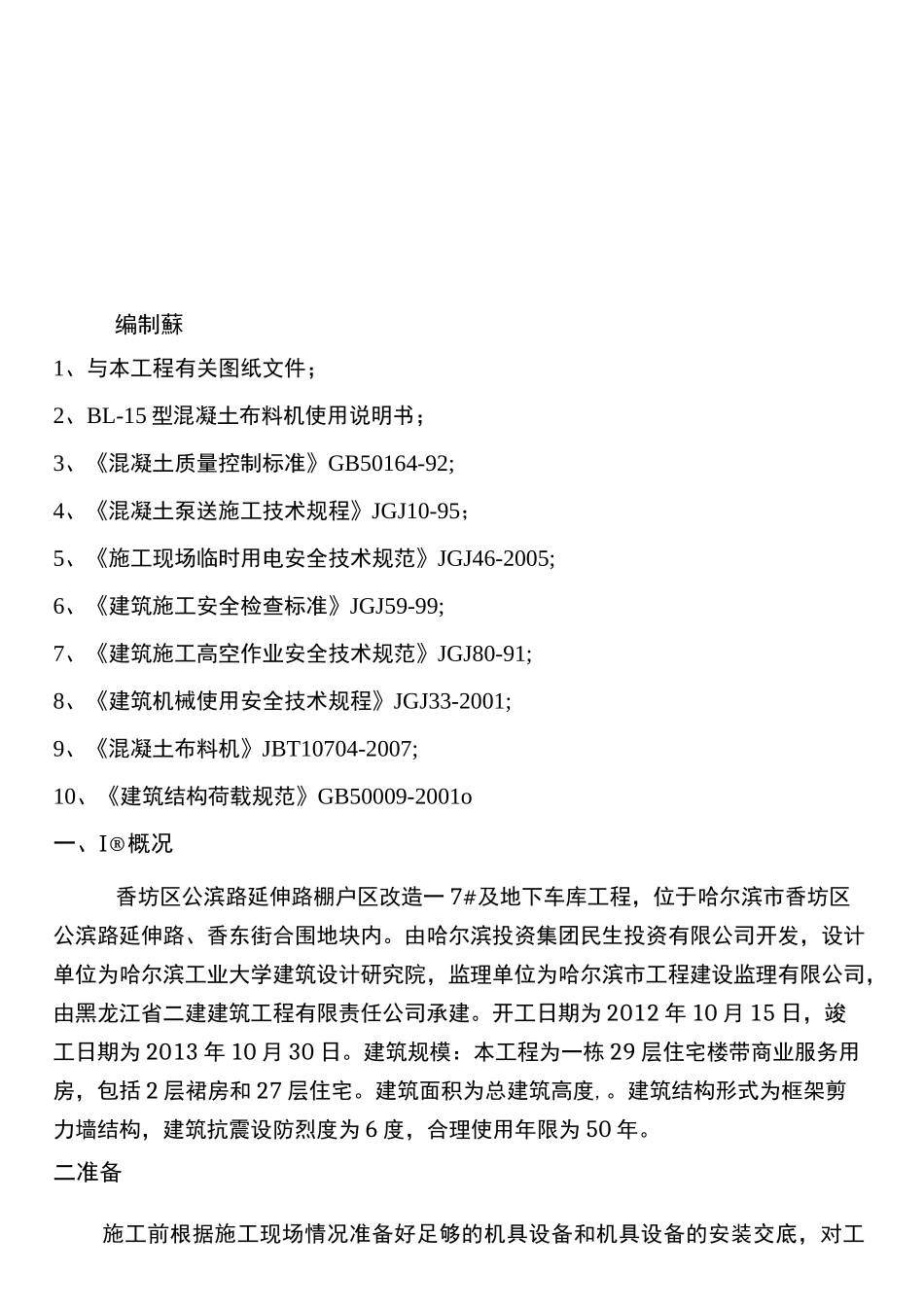

编制蘇1、与本工程有关图纸文件；2、BL-15型混凝土布料机使用说明书；3、《混凝土质量控制标准》GB50164-92;4、《混凝土泵送施工技术规程》JGJ10-95；5、《施工现场临时用电安全技术规范》JGJ46-2005;6、《建筑施工安全检查标准》JGJ59-99;7、《建筑施工高空作业安全技术规范》JGJ80-91;8、《建筑机械使用安全技术规程》JGJ33-2001;9、《混凝土布料机》JBT10704-2007;10、《建筑结构荷载规范》GB50009-2001o一、I®概况香坊区公滨路延伸路棚户区改造一7#及地下车库工程，位于哈尔滨市香坊区公滨路延伸路、香东街合围地块内。由哈尔滨投资集团民生投资有限公司开发，设计单位为哈尔滨工业大学建筑设计研究院，监理单位为哈尔滨市工程建设监理有限公司，由黑龙江省二建建筑工程有限责任公司承建。开工日期为2012年10月15日，竣工日期为2013年10月30日。建筑规模：本工程为一栋29层住宅楼带商业服务用房，包括2层裙房和27层住宅。建筑面积为总建筑高度,。建筑结构形式为框架剪力墙结构，建筑抗震设防烈度为6度，合理使用年限为50年。二准备施工前根据施工现场情况准备好足够的机具设备和机具设备的安装交底，对工人进行严格的技术和安全交底，搭设布料机安放平台的架子管必须严格符合规范要求，并准备到位，操作人员必须经过严格的技术培训合格。三、施工安排1、成立安全防护领导小组，其组织结构组成、人员及责任分工如下：组怜项目经理一负责全面工作副组长：生产经理一一现场施工总指挥技术总工技术部署组员：工长一技术交底、安全技术交底及施工中的施工技术工作,现场协调、布料机使用期间的安全检查及整改施工员一一技术交底、安全交底的现场落实及安全检查工作的整改落实安全员一一负责安全工作，布料机搭设、使用期间的安全检查工作2、劳动力安排：泵管及布料机布设工10人、混凝土布料工12人、混凝土泵操作工4人、信号工4人、小工8人3、现场混凝土浇筑运输机械安排：场内混凝土的运输采用混凝土运输泵和塔吊来完成垂直和水平运输，作业面采用一台独立式混凝土布料机进行布料；基础底板及地下室分三段进行施工，采用两台车泵加一台地泵输送混凝土，基础部分外墙采用塔吊配合料斗进行混凝土浇筑；地上部分采用地泵输送混凝土，并采用BL-15型布料机架设泵管布料，塔吊配合施工。4、布料机参数表及质量要求:序号项目参数1最大布料半径15m2布料范围（12）690m2,360度全回转3混凝土输送量由混凝土泵输送量决定4回转形式手动5适用管径（mm）ei256骨料最人粒径（mm）407整机质量（kg）1500（不含配重）8配重质量（kg）1300kg砂子质量要求1、布料机各构配件必须完好无损，布料管一橡胶垫圈符合要求。2、布料机必须固定牢固，安放布料机的平台必须验收合格，严格按照交底施工。四、布料机主要施工方法1、布料机安装（1）检查场地是否有充足作业空间，工作面应平整、坚实，不得松软塌陷。（2）本工程采用作用半径为15m的布料机，机座采用定制的支撑钢管马蹬进行机座底部加固，马蹬四条脚下焊200X200X10厚钢板，钢板下铺600X600X50木板增加与模板的接触面，分散布料机对模板压力，确保机座底部结构钢筋不受损坏。四方立架用4道不小于8mm钢丝绳拉紧固定，不得倾斜，钢丝绳端部用花兰螺栓（或卡环）与板内梁筋拉紧（锁牢），不得固定在竖向钢筋上，并将花兰螺丝的保险销扣好，严防脱钩。机座不得碰撞钢筋或支设在上部结构钢筋上，机座与钢筋的距离要求在200mm。（3）在立架弯管处用架子钢管将弯管固定在四方立架中心处，严防冲击力过人造成事故。（4）布料机放置区域模板下部的脚手架底脚要垫50mm厚木板，脚手架顶部增加木方，木方间距不得大于100mm,脚手架立柱间距较常规加密，间距缩小为原来的一半，脚手架梁底、层高中部及扫地杆处增加三道水平剪刀撑，并在布料机放置区域的周围四面打上竖向剪刀撑，形成模板支撑架格构柱形式。（5）布料机的组装1）摆好下支撑，将四个支腿分别安装到固定位置，然后用销子销住；2）将支撑节吊起，对准下支撑座连接螺栓孔，然后用螺栓紧固，此连接无方向性，要求吊装平稳以便连接；3）将垂直泵管穿入支撑节内，并用固定卡临时卡住；4）拼装配重梁与主梁，安...
