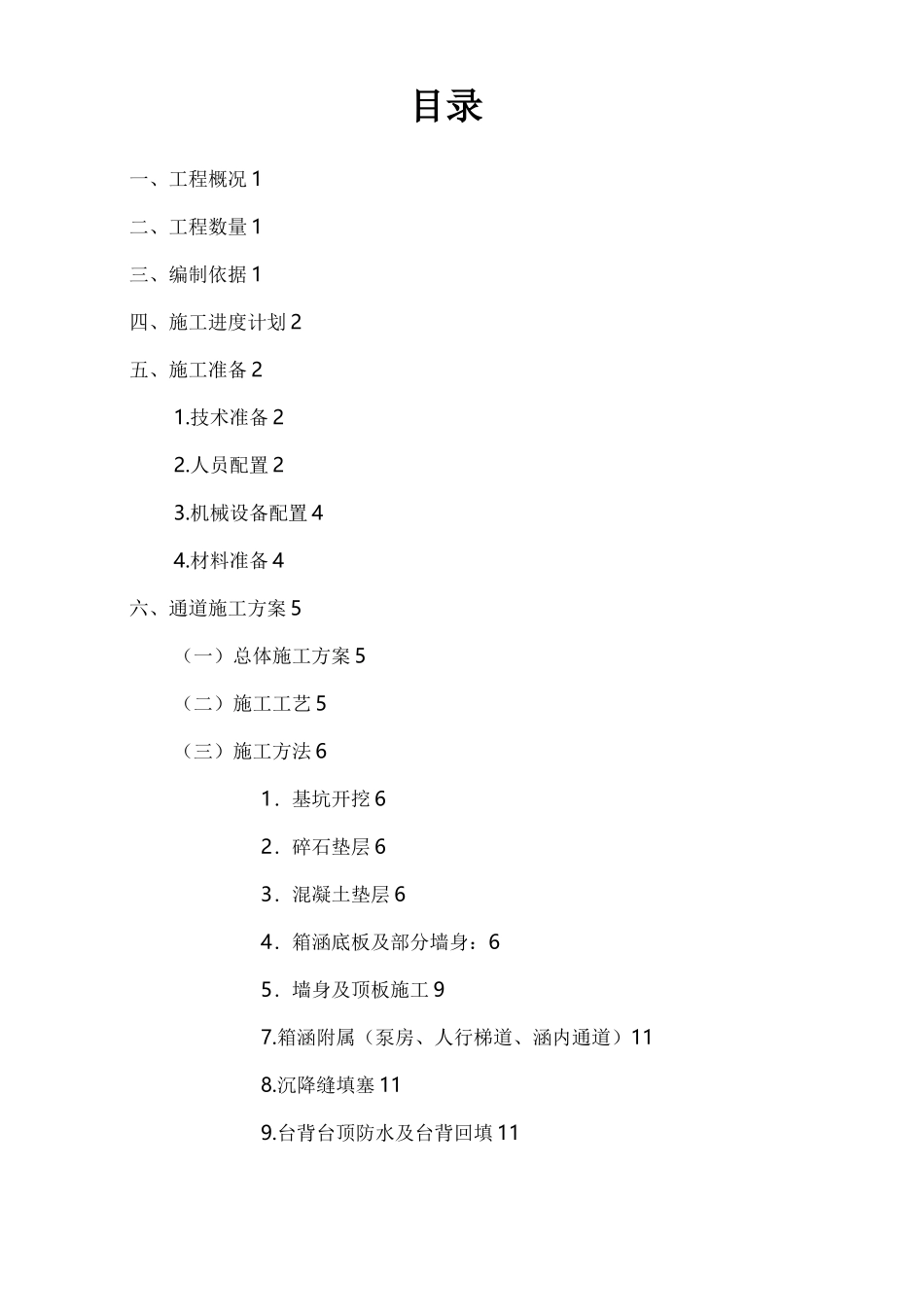

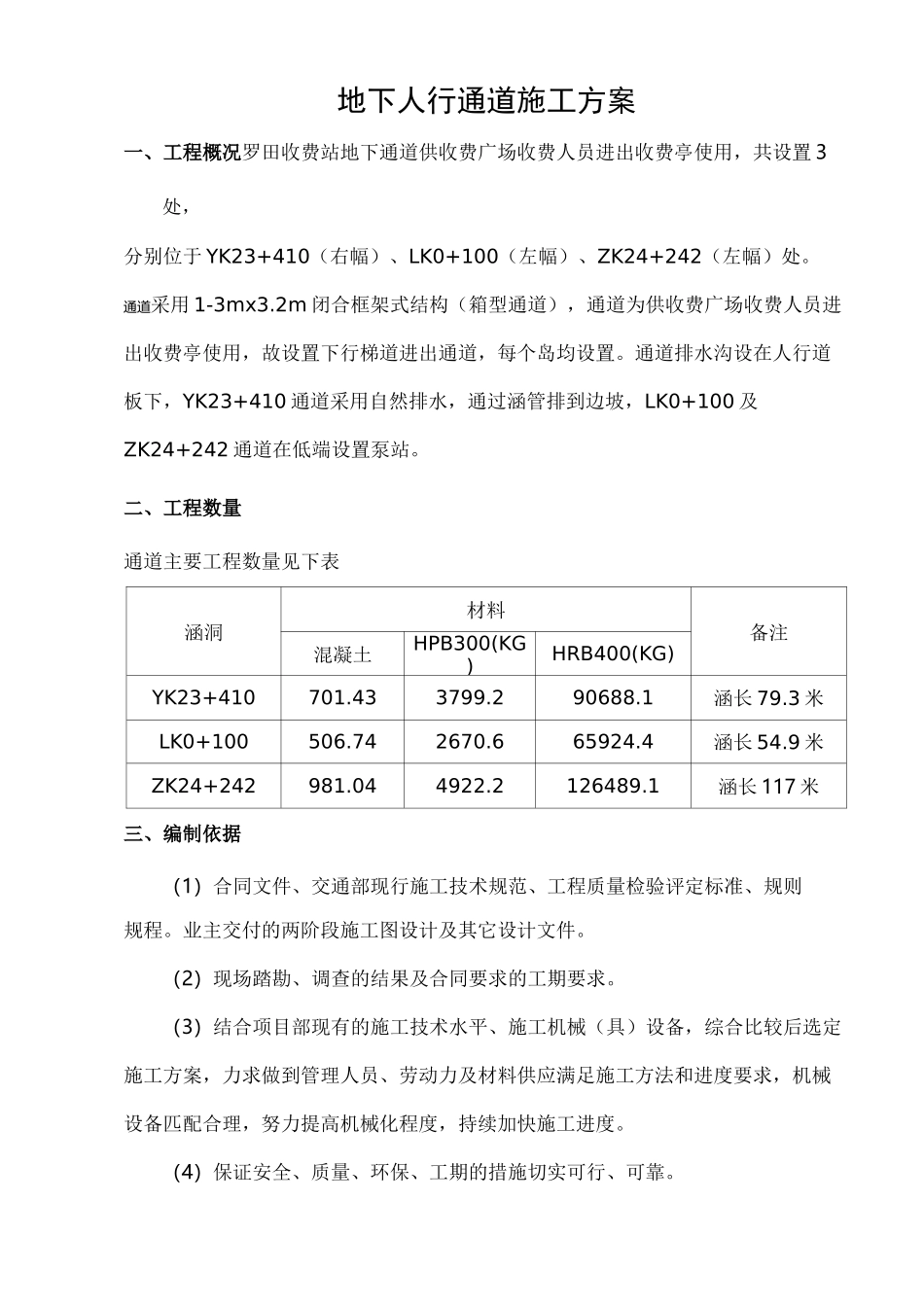

目录一、工程概况1二、工程数量1三、编制依据1四、施工进度计划2五、施工准备21.技术准备22.人员配置23.机械设备配置44.材料准备4六、通道施工方案5（一）总体施工方案5（二）施工工艺5（三）施工方法61．基坑开挖62．碎石垫层63．混凝土垫层64．箱涵底板及部分墙身：65．墙身及顶板施工97.箱涵附属（泵房、人行梯道、涵内通道）118.沉降缝填塞119.台背台顶防水及台背回填11七、质量保证措施121、组织保证措施122、技术保证措施123、防止质量通病的措施13八、环境保护措施15九、安全保证措施15十、文明施工17（一）文明施工管理措施17（二）文明施工技术措施18地下人行通道施工方案一、工程概况罗田收费站地下通道供收费广场收费人员进出收费亭使用，共设置3处，分别位于YK23+410（右幅）、LK0+100（左幅）、ZK24+242（左幅）处。通道采用1-3mx3.2m闭合框架式结构（箱型通道），通道为供收费广场收费人员进出收费亭使用，故设置下行梯道进出通道，每个岛均设置。通道排水沟设在人行道板下，YK23+410通道采用自然排水，通过涵管排到边坡，LK0+100及ZK24+242通道在低端设置泵站。二、工程数量通道主要工程数量见下表涵洞材料备注混凝土HPB300(KG)HRB400(KG)YK23+410701.433799.290688.1涵长79.3米LK0+100506.742670.665924.4涵长54.9米ZK24+242981.044922.2126489.1涵长117米三、编制依据（1）合同文件、交通部现行施工技术规范、工程质量检验评定标准、规则规程。业主交付的两阶段施工图设计及其它设计文件。（2）现场踏勘、调查的结果及合同要求的工期要求。（3）结合项目部现有的施工技术水平、施工机械（具）设备，综合比较后选定施工方案，力求做到管理人员、劳动力及材料供应满足施工方法和进度要求，机械设备匹配合理，努力提高机械化程度，持续加快施工进度。（4）保证安全、质量、环保、工期的措施切实可行、可靠。(5)相关法律、法规对水土保持、环境保护、安全管理的规定。(6)罗田收费站施工组织设计。四、施工进度计划结合总体施工工期和施工节点安排，通道结构物施工计划安排，计划开始、完工时间：2017年1月15日至2017年9月27日。1)K23+410人行通道(1-3*3.2):2017/9/1—2017/9/272)LK0+100人行通道(1-3*3.2):2017/7/26—2017/8/263)K24+242人行通道(1-3*3.2):2017/1/15—2017/8/31五、施工准备1.技术准备1)开工前组织技术人员认真学习施工图纸、实施性施工组织设计，熟悉规范和技术标准。对施工人员进行技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。明确通道的工艺流程、操作要点和相应的工艺标准。2)测量控制系统已复测(闭合)完毕，可满足通道施工时的要求。已按施工要求对全线原坐标点、水准点、加密坐标点、加密水准点进行复核，对重要的控制桩已经进行加固保护。3)试验室已将进场施工原材料、各种配合比等技术资料准备完善，具备开工条件。2.人员配置1.主要进场的技术管理人员主要技术管理人员表序号姓名职务备注序号姓名职务备注1赵洪勇项目经理负责全面组织、协调管理工作2谷梅兵项目总工负责施工方案的设计及交底3李继宗工区负责人负责现场施工4吴坚辉物资负责人负责全线材料供应5罗建平质检工程师负责现场质量控制，报验6徐德海测量负责人负责现场控制工作7杨运刚试验负责人负责材料检验、试件留样工作8林成创实验员负责现场试件、混凝土检测工9郑明跃现场技术员负责现场技术、质量控制10童欢专职安全员负责现场安全11刘平珍内业资料负责内业资料的填写2.拟投入劳动力计划拟进场1个施工班组负责通道施工劳动力计划表序号工种名称数量（人）备注1杂工52砼工53模板工204机械操作手15测量工26电工27钢筋工108合计453.机械设备配置主要机械设备表序号设备名称型号单位数量备注1柴油发电机100KW台12挖掘机PC200台13自卸车斯太尔台54插入式振动器50型套45平板振动器ZW台16吊车25吨台17电焊机20KW台48钢筋切割机GQ32台29装车戈机ZL50台110钢筋调直机GL-14mm2台111钢筋切割机GQ32台112钢筋弯曲机GWB402台14.材料准备施工需要的各种材料均以经监理、业主审批，进场后合理布置，满足施工的需求。六、通道施工方案（一）总体施工方案通道基础、墙身、泵房...
