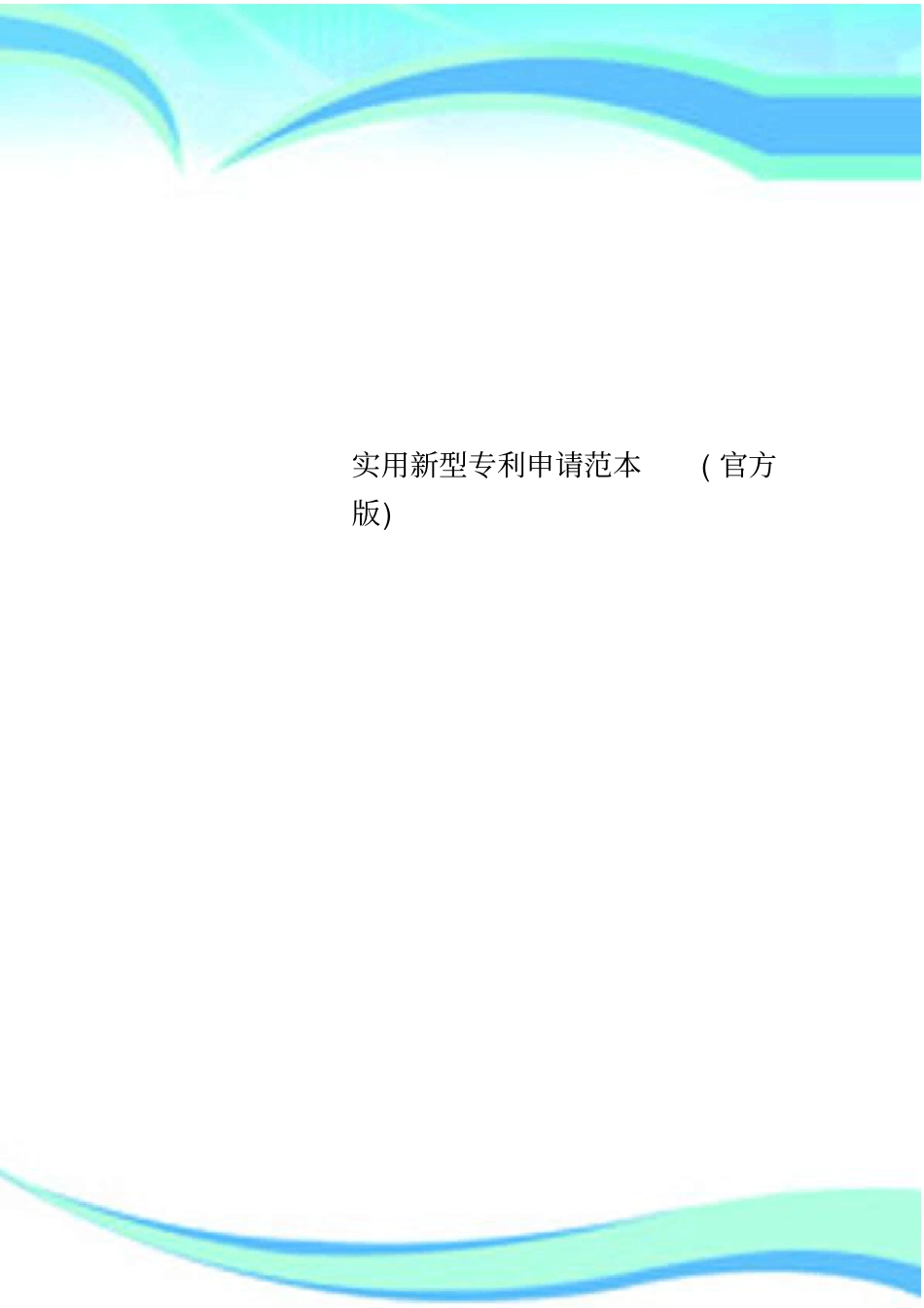

实用新型专利申请范本官方VIP免费

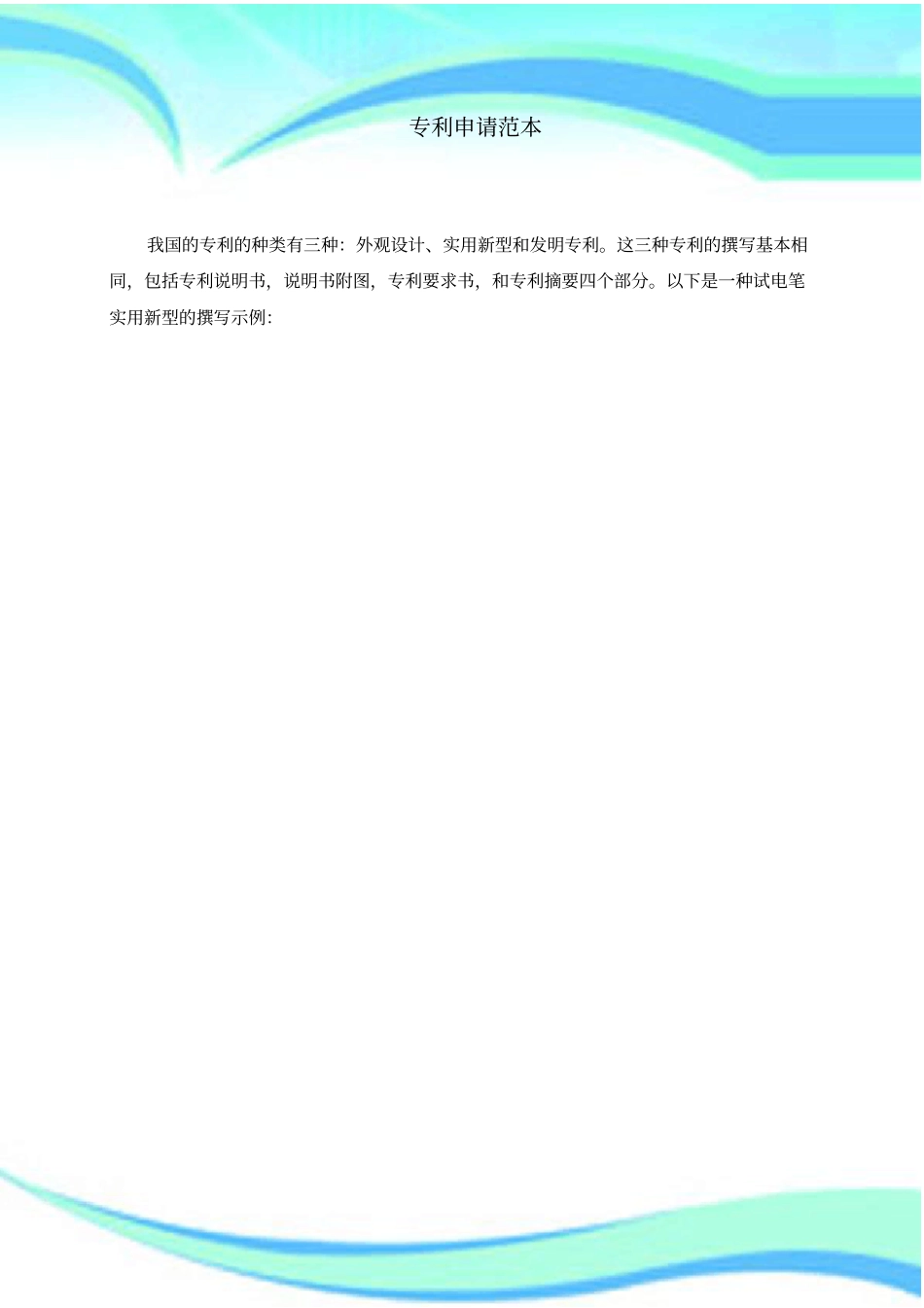

实用新型专利申请范本(官方版)2————————————————————————————————作者：————————————————————————————————日期：专利申请范本我国的专利的种类有三种：外观设计、实用新型和发明专利。这三种专利的撰写基本相同，包括专利说明书，说明书附图，专利要求书，和专利摘要四个部分。以下是一种试电笔实用新型的撰写示例：说明书4试电笔*[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。名称应与请求书中的名称完全一致，不得超过25个字，应写在说明书首页正文部分的上方居中位置。][依据专利法第二十六条第三款及专利法实施细则第十八条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容；附图说明；具体实施方式；并在每一部分前面写明标题。]所属技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。[所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。]背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。[背景技术：是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。]发明内容[发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。]为了克服现有的试电笔不能区分有危险的触电电压和无危险的感应电势的不足,本实用新型提供一种试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。[要解决的技术问题：是指要解决的现有技术中存在的技术问题，应当针对现有技术存在的缺陷或不足，用简明、准确的语言写明实用新型所要解决的技术问题，也可以进一步说明其技术效果，但是不得采用广告式宣传用语。]本实用新型解决其技术问题所采用的技术方案是：在绝缘外壳中，测试触头、限流电阻、氖管和手触电极电连接，设置一分流电阻支路，使测试触头与一个分流电阻一端电连接，分说明书5流电阻另一端与一个人体可接触的识别电极电连接。当人手同时接触识别电极和手触电极时，使分流电阻并联在测试触头、限流电阻、氖管、手触电极电路测试时，人手只和手触电极接触，氖管启辉，表示被测物带电。当人手同时接触手触电极和识别电极时，若被测物带有无危险高电势时，由于电势源内阻很大，从而大大降低了被测物的带电电位，则氖管不启辉，若被测物带有危险触电电压，因其内阻小，接入分流电阻几乎不降低被测物带电电位，则氖管保持启辉，达到能够区别安危电压的目的。[技术方案：是申请人对其要解决的技术问题所采取的技术措施的集合。技术措施通常是由技术特征来体现的。技术方案应当清楚、完整地说明实用新型的形状、构造特征，说明技术方案是如何解决技术问题的，必要时应说明技术方案所依据的科学原理。撰写技术方案时，机械产品应描述必要零部件及其整体结构关系；涉及电路的产品，应描述电路的连接关系；机电结合的产品还应写明电路与机械部分的结合关系；涉及分布参数的申请时，应写明元器件的相互位置关系；涉及集成电路时，应清楚公开集成电路的型号、功能等。本例“试电笔”的构造特征包括机械构造及电路的连接关系，因此既要写明主要机...
