工电联整手册1VIP免费

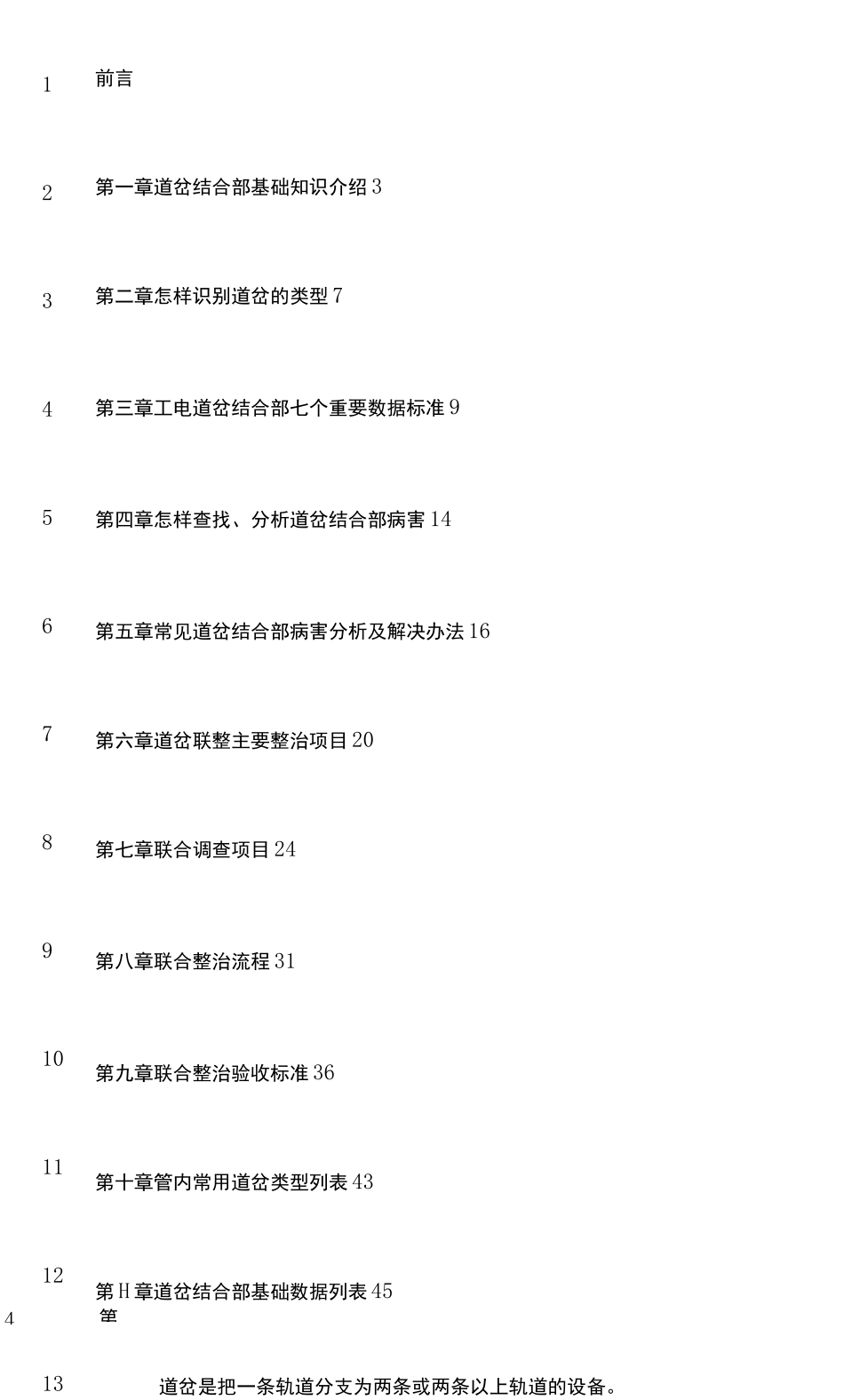

第4前言第一章道岔结合部基础知识介绍3第二章怎样识别道岔的类型7第三章工电道岔结合部七个重要数据标准9第四章怎样查找、分析道岔结合部病害14第五章常见道岔结合部病害分析及解决办法16第六章道岔联整主要整治项目20第七章联合调查项目24第八章联合整治流程31第九章联合整治验收标准36第十章管内常用道岔类型列表43第H章道岔结合部基础数据列表45道岔是把一条轨道分支为两条或两条以上轨道的设备。12345678910111213道岔设备是行车设备最重要的基础设备，它构造复杂、零件较多、受列车冲击力最大、技术标准要求高，是轨道设备的薄弱环节，也是工电部门日常维修的难点和重点，是电务设备故障的易发设备。由于道岔设备分属工电两家维修，就存在结合部，设备上相互牵涉、相互影响，而结合部的设备病害如果得不到及时整治，就会影响设备正常运用，特别是反映到电务设备上，会发生道岔操纵和表示方面的故障。长期以来，工电双方经过多次反复整治，效果不很明显，究其原因，一是对开展工电联整道岔的重要性认识不足，对道岔设备的性能了解不够，结合部的病害找得不准，消除病害的方法不当；二是“联整”不联，框架结构、几何尺寸、技术标准等双方了解、掌握不清，整治各自为政，使联整工作处于被动状态，所以，道岔结合部的病害，一直困扰着我们，使信号设备的质量难以提高,故障难以控制，开展工电联整道岔、解决工电结合部道岔病害迫在眉睫。那么,工电结合部存在哪些病害，哪些对电务影响最大、如何解决，我们根据以往的维修经验、结合学习和对照道岔设备工务、电务的技术标准，以及近期在联合整治中的实践总结，觉得道岔工电联整的开展应该走向数字化、规范化、流程化。为此制作本手册，仅供参考。第一章道岔基础知识介绍一、道岔的基本形式及其功用道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车1、4、常用龄线路连接有各种单式道岔和复■丽站、编组站大量铺设。有了道岔，可以充分发挥线路的通过能力。即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线就可以对开列车。由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。常川的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。双开道岔为Y形，即与道岔相衔接的两股道向两侧分岔。三开道岔如同屮形，同时衔接三股道，由两组转辙机械操纵两套尖轨。复式交分道岔像X形，实际上相当于四组单开道岔和一副菱形交叉的组合。除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。它不仅能开通较多的方向，而且占地不多，所以经常在车站釆用。连接设备使机交叉设备：图1-2图1-3连接与交叉的连署氟单开道岔对称道岔三开道岔交叉渡线二、单开道岔的构造1、单开道岔道岔的概述单开道岔是最简单、最常用的一种道岔，其主线为直线，侧线由主线向左侧（左开道岔）或右侧（右开道岔），其数量占各类道岔总数的90%以上。2、单开道岔的组成（1）三大组成部分：转辙器部分；辙叉和护轨部分；连接部分。对电务影响较大的是转辙部分。转辙器部分的组成：转辙器部分的基本轨、尖轨、辙叉及护轨部分的翼轨、护轨、岔心；连接部分的直轨和导曲线轨。（2）转辙器部分的作用是引导机车行驶，其主要由两根基本轨、两根尖轨、各种连接零件、道岔转换设备组成。基本轨是12.5m或25m标准轨经过适当加工制成。主线基本轨为直线，侧线基本轨为折线或曲线型。尖轨是转辙部分最重要的组成部件，通过转辙机的机械作川，使两根尖轨往复摆动，从而引导机车车辆进入主线或侧线行驶。尖轨与基本轨的贴靠方式通常采用贴件式和藏尖式。当釆用普通钢轨刨切时,为避免对基本轨和尖轨刨切过多，一般将头部经过刨切的尖轨至于基本轨高出6mm的滑床板上，使尖轨覆盖在基本轨的轨底,形成贴...
