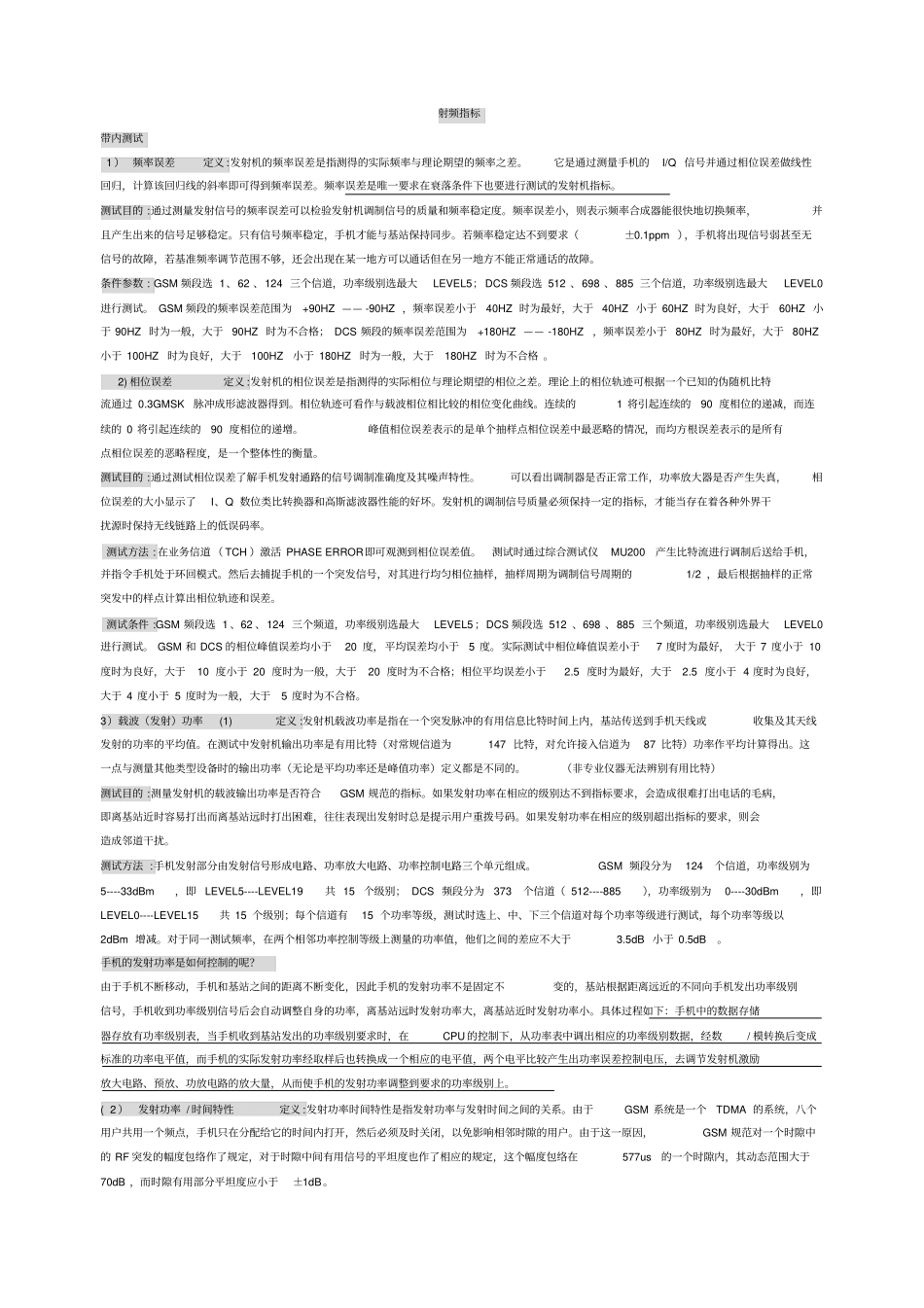

射频指标带内测试1）频率误差定义:发射机的频率误差是指测得的实际频率与理论期望的频率之差。它是通过测量手机的I/Q信号并通过相位误差做线性回归，计算该回归线的斜率即可得到频率误差。频率误差是唯一要求在衰落条件下也要进行测试的发射机指标。测试目的:通过测量发射信号的频率误差可以检验发射机调制信号的质量和频率稳定度。频率误差小，则表示频率合成器能很快地切换频率，并且产生出来的信号足够稳定。只有信号频率稳定，手机才能与基站保持同步。若频率稳定达不到要求（±0.1ppm），手机将出现信号弱甚至无信号的故障，若基准频率调节范围不够，还会出现在某一地方可以通话但在另一地方不能正常通话的故障。条件参数:GSM频段选1、62、124三个信道，功率级别选最大LEVEL5；DCS频段选512、698、885三个信道，功率级别选最大LEVEL0进行测试。GSM频段的频率误差范围为+90HZ——-90HZ，频率误差小于40HZ时为最好，大于40HZ小于60HZ时为良好，大于60HZ小于90HZ时为一般，大于90HZ时为不合格；DCS频段的频率误差范围为+180HZ——-180HZ，频率误差小于80HZ时为最好，大于80HZ小于100HZ时为良好，大于100HZ小于180HZ时为一般，大于180HZ时为不合格。2)相位误差定义:发射机的相位误差是指测得的实际相位与理论期望的相位之差。理论上的相位轨迹可根据一个已知的伪随机比特流通过0.3GMSK脉冲成形滤波器得到。相位轨迹可看作与载波相位相比较的相位变化曲线。连续的1将引起连续的90度相位的递减，而连续的0将引起连续的90度相位的递增。峰值相位误差表示的是单个抽样点相位误差中最恶略的情况，而均方根误差表示的是所有点相位误差的恶略程度，是一个整体性的衡量。测试目的:通过测试相位误差了解手机发射通路的信号调制准确度及其噪声特性。可以看出调制器是否正常工作，功率放大器是否产生失真，相位误差的大小显示了I、Q数位类比转换器和高斯滤波器性能的好坏。发射机的调制信号质量必须保持一定的指标，才能当存在着各种外界干扰源时保持无线链路上的低误码率。测试方法:在业务信道（TCH）激活PHASEERROR即可观测到相位误差值。测试时通过综合测试仪MU200产生比特流进行调制后送给手机，并指令手机处于环回模式。然后去捕捉手机的一个突发信号，对其进行均匀相位抽样，抽样周期为调制信号周期的1/2，最后根据抽样的正常突发中的样点计算出相位轨迹和误差。测试条件:GSM频段选1、62、124三个频道，功率级别选最大LEVEL5；DCS频段选512、698、885三个频道，功率级别选最大LEVEL0进行测试。GSM和DCS的相位峰值误差均小于20度，平均误差均小于5度。实际测试中相位峰值误差小于7度时为最好，大于7度小于10度时为良好，大于10度小于20度时为一般，大于20度时为不合格；相位平均误差小于2.5度时为最好，大于2.5度小于4度时为良好，大于4度小于5度时为一般，大于5度时为不合格。3）载波（发射）功率(1)定义:发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手机天线或收集及其天线发射的功率的平均值。在测试中发射机输出功率是有用比特（对常规信道为147比特，对允许接入信道为87比特）功率作平均计算得出。这一点与测量其他类型设备时的输出功率（无论是平均功率还是峰值功率）定义都是不同的。（非专业仪器无法辨别有用比特）测试目的:测量发射机的载波输出功率是否符合GSM规范的指标。如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时打出困难，往往表现出发射时总是提示用户重拨号码。如果发射功率在相应的级别超出指标的要求，则会造成邻道干扰。测试方法:手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。GSM频段分为124个信道，功率级别为5----33dBm，即LEVEL5----LEVEL19共15个级别；DCS频段分为373个信道（512----885），功率级别为0----30dBm，即LEVEL0----LEVEL15共15个级别；每个信道有15个功率等级，测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以2dBm增减。对于同一测试频率，在两个相邻功率控制等级上测量的功率值，他们之间的差应不大于3.5dB小...
