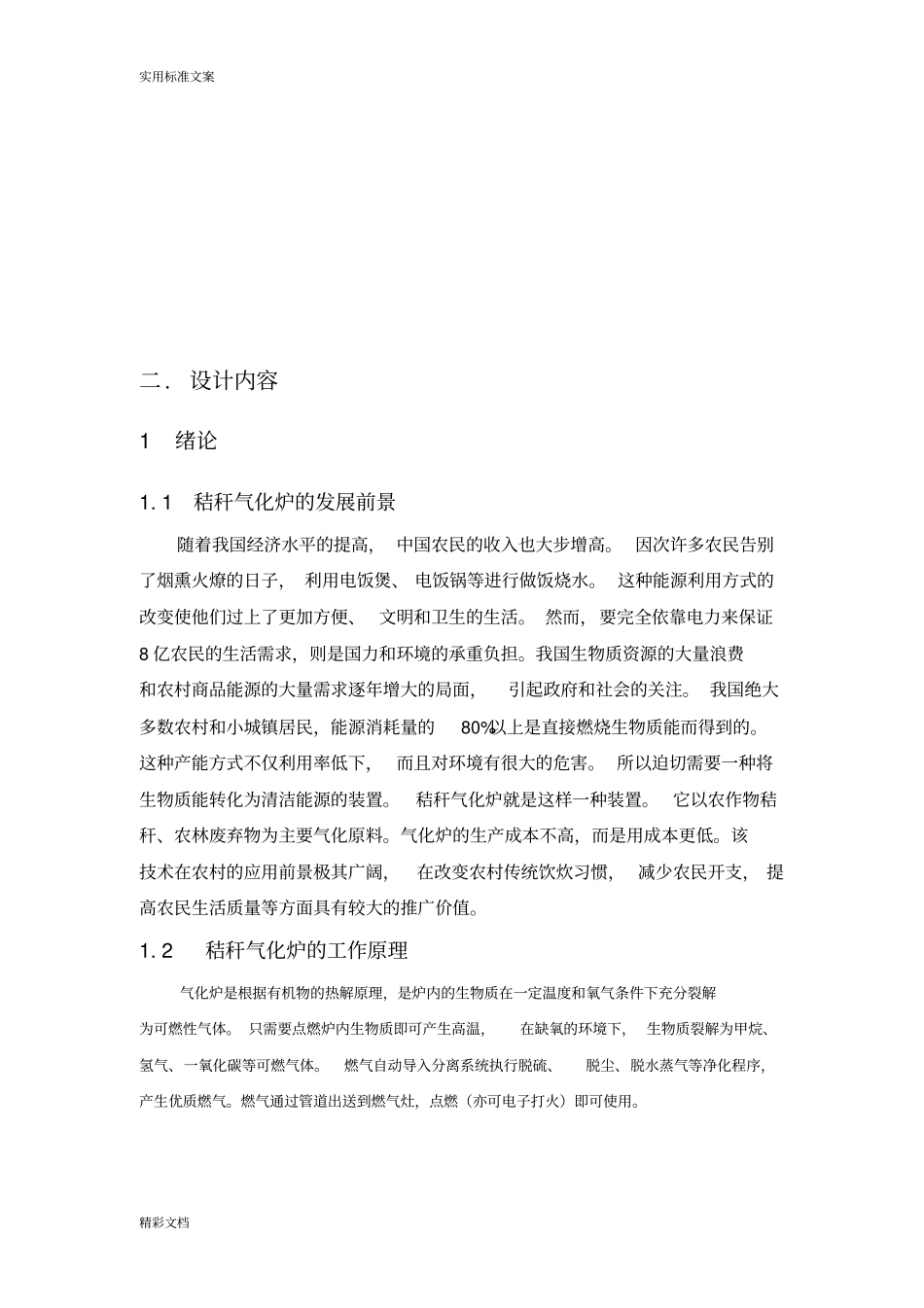

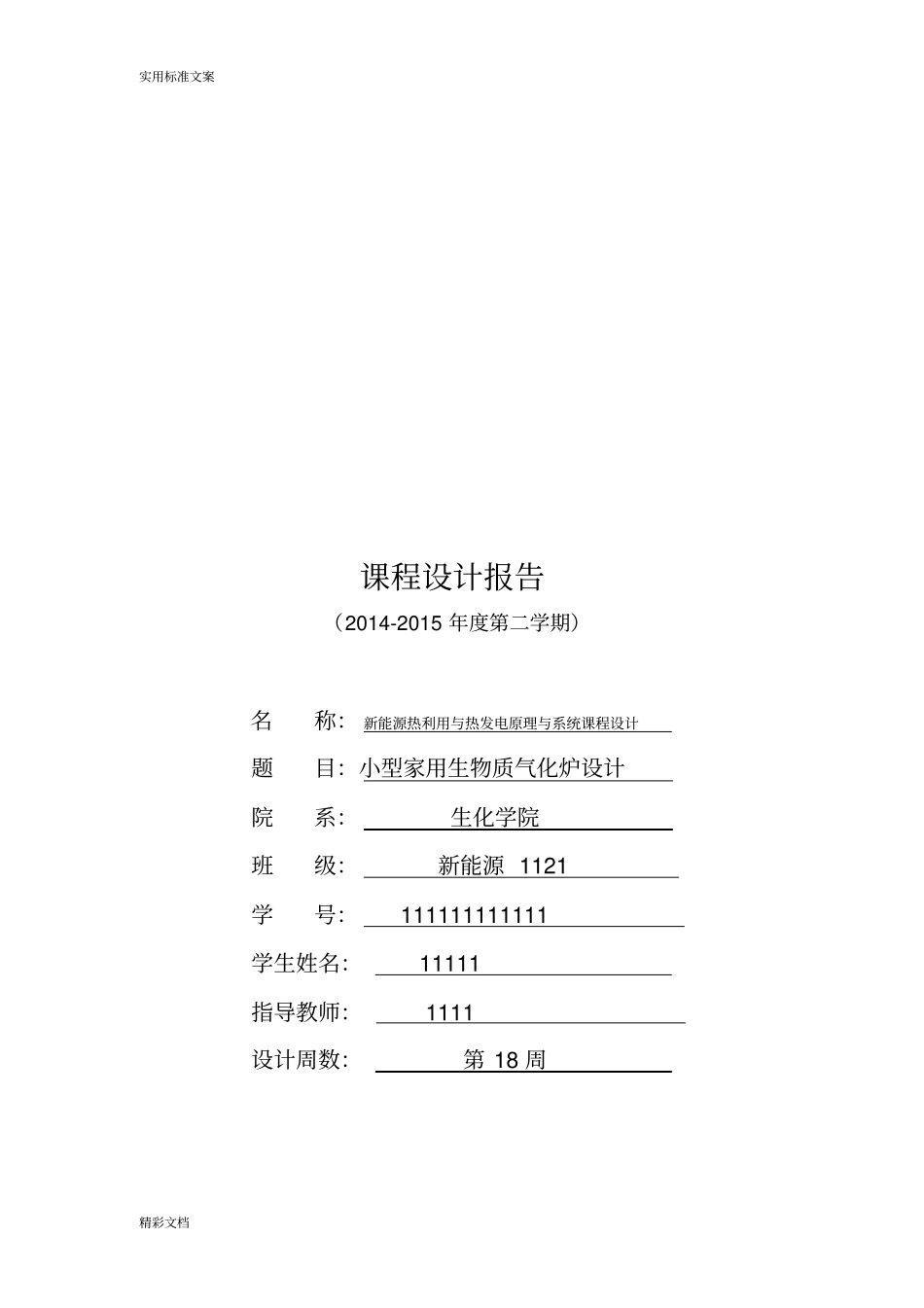

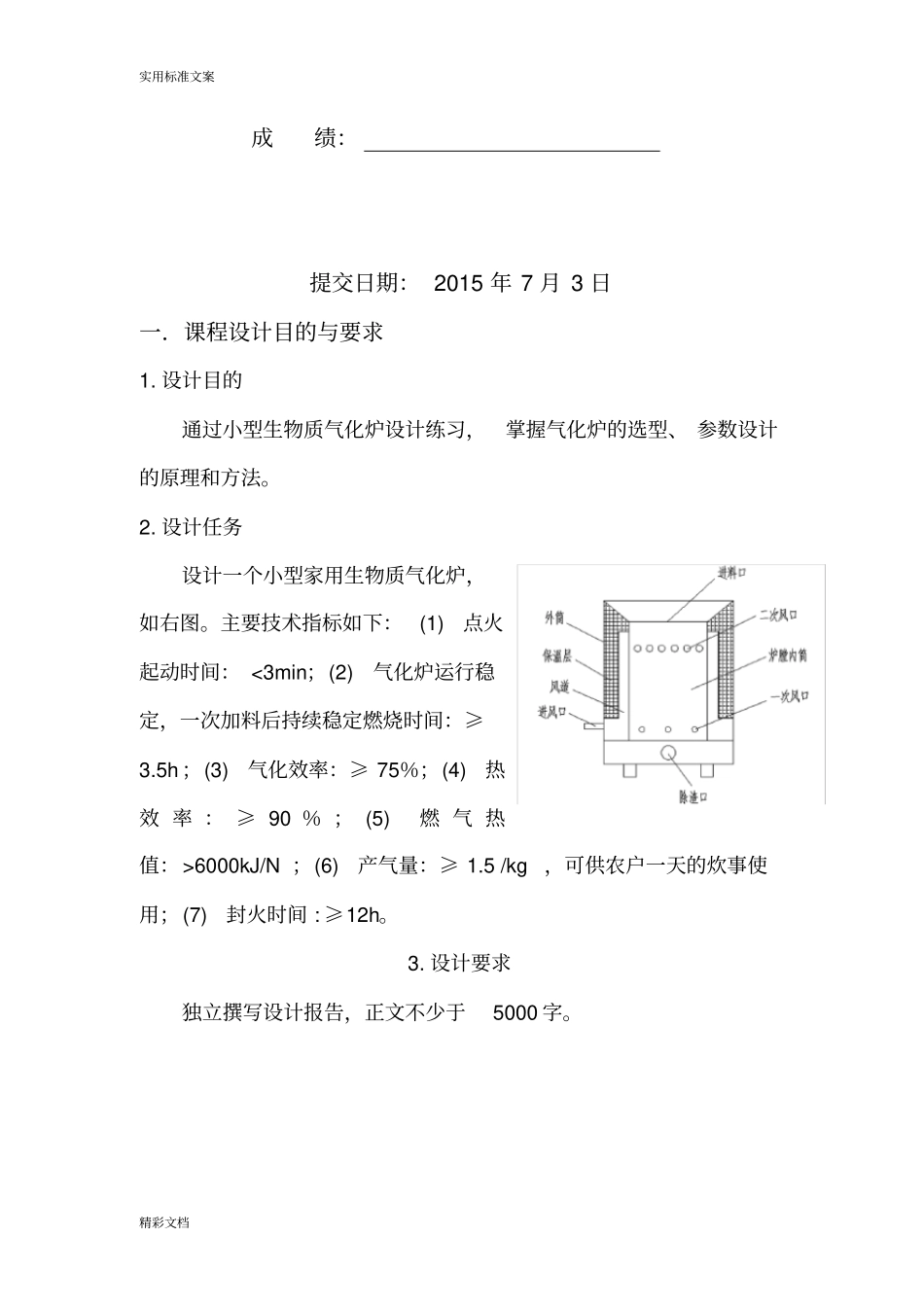

实用标准文案精彩文档课程设计报告（2014-2015年度第二学期）名称：新能源热利用与热发电原理与系统课程设计题目：小型家用生物质气化炉设计院系：生化学院班级：新能源1121学号：111111111111学生姓名：11111指导教师：1111设计周数：第18周实用标准文案精彩文档成绩：提交日期：2015年7月3日一．课程设计目的与要求1.设计目的通过小型生物质气化炉设计练习，掌握气化炉的选型、参数设计的原理和方法。2.设计任务设计一个小型家用生物质气化炉，如右图。主要技术指标如下：(1)点火起动时间：<3min；(2)气化炉运行稳定，一次加料后持续稳定燃烧时间：≥3.5h；(3)气化效率：≥75％；(4)热效率：≥90％；(5)燃气热值：>6000kJ/N；(6)产气量：≥1.5/kg，可供农户一天的炊事使用；(7)封火时间:≥12h。3.设计要求独立撰写设计报告，正文不少于5000字。实用标准文案精彩文档二.设计内容1绪论1.1秸秆气化炉的发展前景随着我国经济水平的提高，中国农民的收入也大步增高。因次许多农民告别了烟熏火燎的日子，利用电饭煲、电饭锅等进行做饭烧水。这种能源利用方式的改变使他们过上了更加方便、文明和卫生的生活。然而，要完全依靠电力来保证8亿农民的生活需求，则是国力和环境的承重负担。我国生物质资源的大量浪费和农村商品能源的大量需求逐年增大的局面，引起政府和社会的关注。我国绝大多数农村和小城镇居民，能源消耗量的80%以上是直接燃烧生物质能而得到的。这种产能方式不仅利用率低下，而且对环境有很大的危害。所以迫切需要一种将生物质能转化为清洁能源的装置。秸秆气化炉就是这样一种装置。它以农作物秸秆、农林废弃物为主要气化原料。气化炉的生产成本不高，而是用成本更低。该技术在农村的应用前景极其广阔，在改变农村传统饮炊习惯，减少农民开支，提高农民生活质量等方面具有较大的推广价值。1.2秸秆气化炉的工作原理气化炉是根据有机物的热解原理，是炉内的生物质在一定温度和氧气条件下充分裂解为可燃性气体。只需要点燃炉内生物质即可产生高温，在缺氧的环境下，生物质裂解为甲烷、氢气、一氧化碳等可燃气体。燃气自动导入分离系统执行脱硫、脱尘、脱水蒸气等净化程序，产生优质燃气。燃气通过管道出送到燃气灶，点燃（亦可电子打火）即可使用。实用标准文案精彩文档2各种炉型结构及特点2.1固定床气化炉的结构及特点2.1.1上吸式气化炉气化炉内部是气化各层的反应区，外层是保温层，炉顶为进料口，炉底设有除灰口。保温层由珍珠岩加耐火水泥等保温材料填充，这样在保证反应区温度的同时，又可以降低气化炉外壁的温度，保证使用安全，减少热量的散失，并延长封火时间。优点：（1）、燃气在经过热分解层和干燥层时，将热量传递给物料，用于物料的热分解和干燥，同时降低其自身的温度，使炉子热效率大大提高；（2）热分解层和干燥层对燃气有一定的过滤作用，所以出炉的燃气中只含有少量灰分；结构简单，加工制造容易，炉内阻力小。缺点：（1）、原料中水分不能参加反应，减少了燃气中H和碳氢化合物的含量，气体与固体逆向流动时，物料中的水分随产品气体带出炉外，降低了气体的实际热值，增加了排烟热损失；（1）、热气体从底部上升时，温度沿着反应层高度下降，物料被干燥与低温度的气流相遇，原料在低温(250～400oC)下进行热分解，导致焦油含量高。图1：上吸式气化炉结构图2.1.2下吸式气化炉实用标准文案精彩文档优点：（1）、气化强度较上吸式高；（2）、工作稳定性好；可随时开盖添料；（3）、由于氧化区在热解区与还原区之间，因而干馏和热解的产物都要经过氧化区，在高温下裂解成H2和CO等永久性小分子气体，使气化气中焦油含量大大减少。缺点：（1）、由于炉内的气体流向是自上而下的，而热气流的方向是自下而上的，致使引风机从炉栅下抽出可燃气要耗费较大的功率；（2）、出炉的可燃气中含有的灰分较多；（3）、出炉的可燃气的温度较高，须用水进行冷却。图2：下吸式气化炉结构图2.1.3横（平）吸式气化炉生物质原料由炉顶加入，灰分落入炉栅下部的灰室。气化剂由侧面进入，产出的气体也由侧面流出，气流横向通过气化区，在氧化区、还原区进行的热化学反应与下吸式气化...
