电压互感器试验方案VIP免费

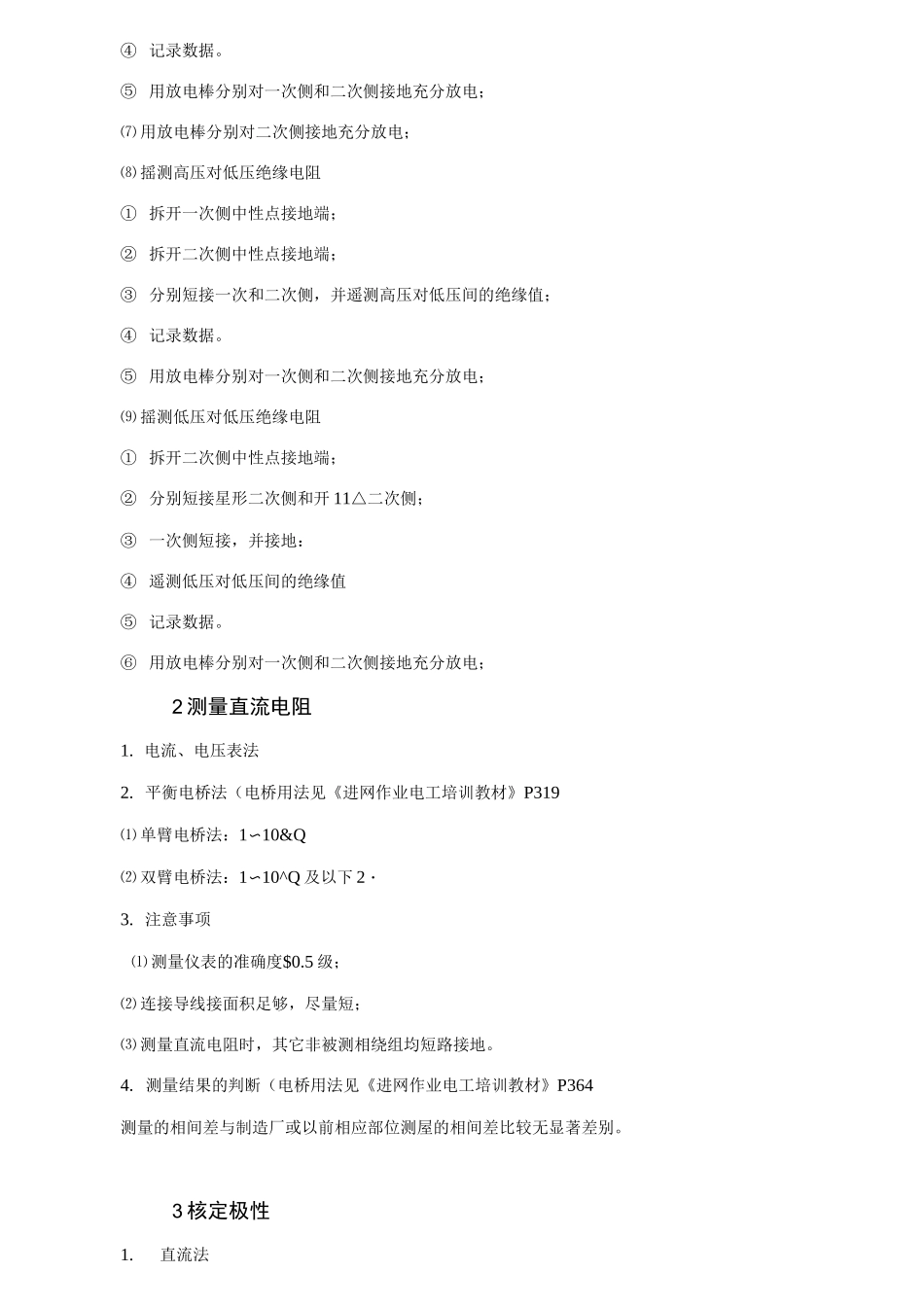

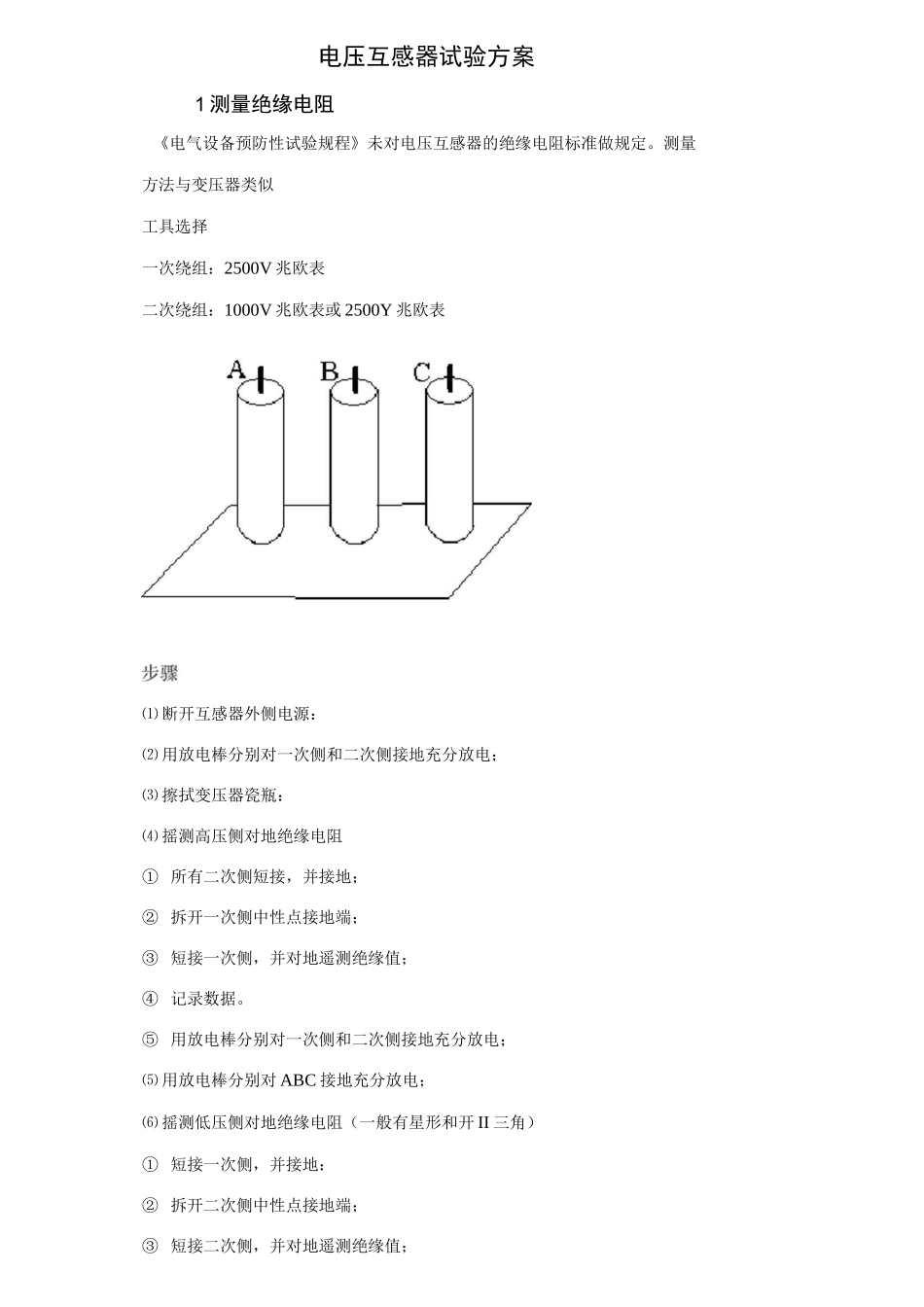

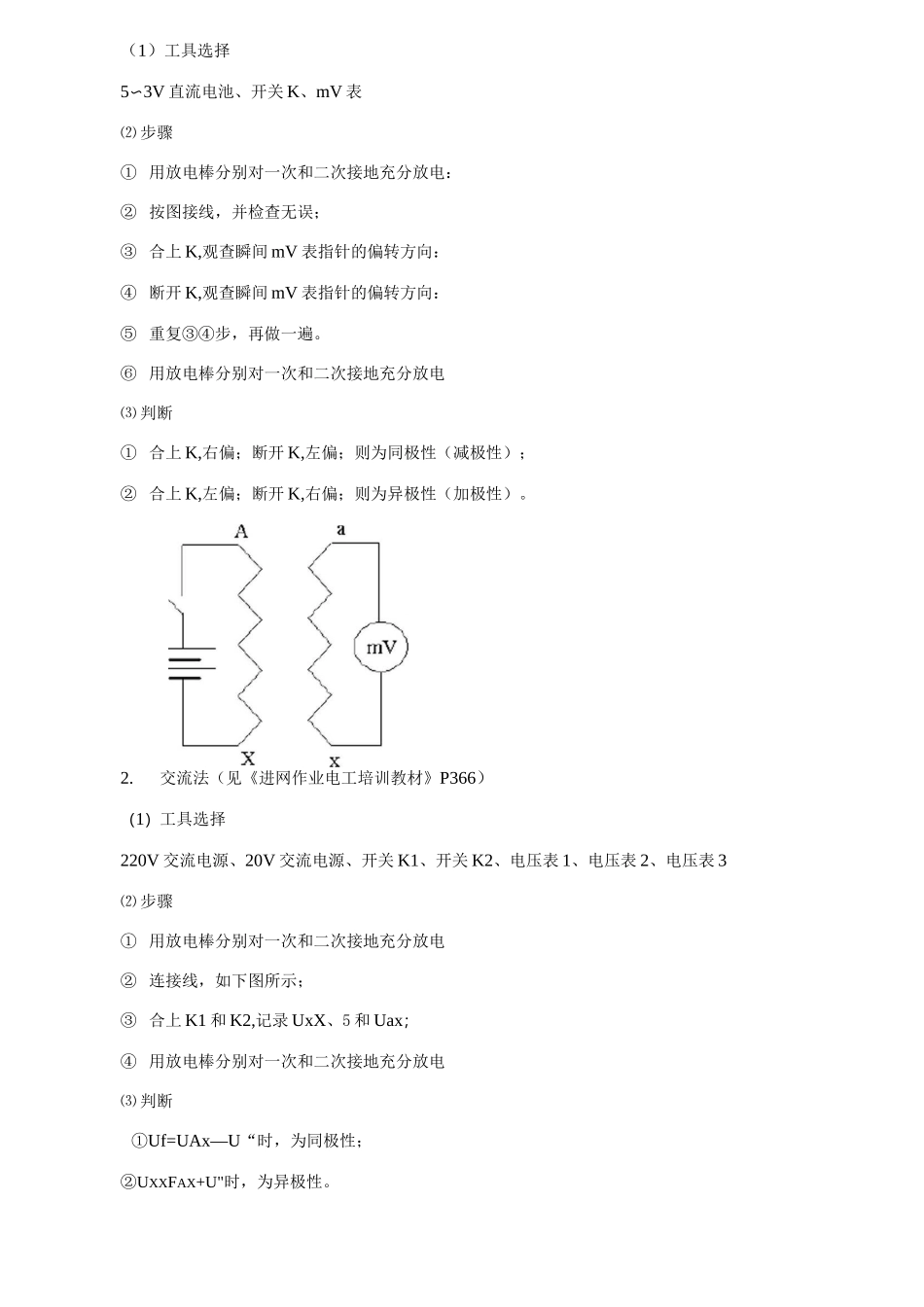

电压互感器试验方案1测量绝缘电阻《电气设备预防性试验规程》未对电压互感器的绝缘电阻标准做规定。测量方法与变压器类似工具选择一次绕组：2500V兆欧表二次绕组：1000V兆欧表或2500Y兆欧表⑴断开互感器外侧电源：⑵用放电棒分别对一次侧和二次侧接地充分放电；⑶擦拭变压器瓷瓶：⑷摇测高压侧对地绝缘电阻①所有二次侧短接，并接地；②拆开一次侧中性点接地端；③短接一次侧，并对地遥测绝缘值；④记录数据。⑤用放电棒分别对一次侧和二次侧接地充分放电；⑸用放电棒分别对ABC接地充分放电；⑹摇测低压侧对地绝缘电阻（一般有星形和开II三角）①短接一次侧，并接地：②拆开二次侧中性点接地端；③短接二次侧，并对地遥测绝缘值；④记录数据。⑤用放电棒分别对一次侧和二次侧接地充分放电；⑺用放电棒分别对二次侧接地充分放电；⑻摇测高压对低压绝缘电阻①拆开一次侧中性点接地端；②拆开二次侧中性点接地端；③分别短接一次和二次侧，并遥测高压对低压间的绝缘值；④记录数据。⑤用放电棒分别对一次侧和二次侧接地充分放电；⑼摇测低压对低压绝缘电阻①拆开二次侧中性点接地端；②分别短接星形二次侧和开11△二次侧；③一次侧短接，并接地：④遥测低压对低压间的绝缘值⑤记录数据。⑥用放电棒分别对一次侧和二次侧接地充分放电；2测量直流电阻1.电流、电压表法2.平衡电桥法（电桥用法见《进网作业电工培训教材》P319⑴单臂电桥法：1〜10&Q⑵双臂电桥法：1〜10^Q及以下2・3.注意事项⑴测量仪表的准确度$0.5级；⑵连接导线接面积足够，尽量短；⑶测量直流电阻时，其它非被测相绕组均短路接地。4.测量结果的判断（电桥用法见《进网作业电工培训教材》P364测量的相间差与制造厂或以前相应部位测屋的相间差比较无显著差别。3核定极性1.直流法（1）工具选择5〜3V直流电池、开关K、mV表⑵步骤①用放电棒分别对一次和二次接地充分放电：②按图接线，并检查无误；③合上K,观查瞬间mV表指针的偏转方向：④断开K,观查瞬间mV表指针的偏转方向：⑤重复③④步，再做一遍。⑥用放电棒分别对一次和二次接地充分放电⑶判断①合上K,右偏；断开K,左偏；则为同极性（减极性）；②合上K,左偏；断开K,右偏；则为异极性（加极性）。2.交流法（见《进网作业电工培训教材》P366）（1）工具选择220V交流电源、20V交流电源、开关K1、开关K2、电压表1、电压表2、电压表3⑵步骤①用放电棒分别对一次和二次接地充分放电②连接线，如下图所示；③合上K1和K2,记录UxX、5和Uax；④用放电棒分别对一次和二次接地充分放电⑶判断①Uf=UAx—U“时，为同极性；②UXXFAX+U"时，为异极性。4联结组别测量方法基本与变压器类似。1.试验方法⑴直流法（参见相关资料）：⑵相位法（参见相关资料）；⑶双电压表法①工具选择0.5级电压表X、V：②步骤>接线如下图；>用放电棒分别对ABC和abc接地充分放电：>按图接线，并检查无误；>在高压侧加降低的三相试验电压（不平衡度<2%）；>如果K>20,则在低压侧加降低的三相试验电压：>用万用表分别测量％、％、4、G>用放电棒分别对ABC和abc接地充分放电：⑶判断电力系统常用变压器多为11组和o组，可用以卜•方法进行判断。>如果UBb如果UBb=UBc
