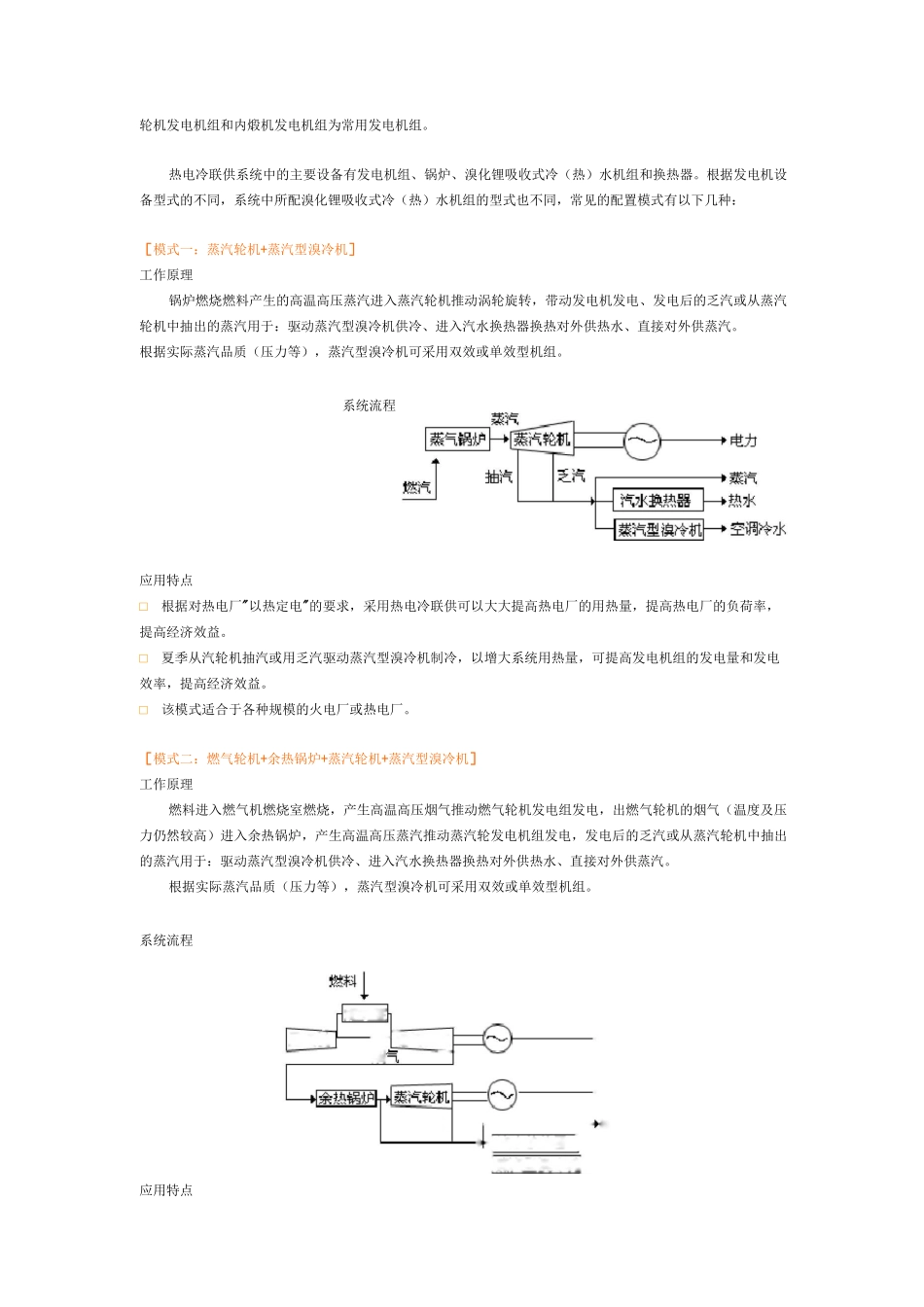

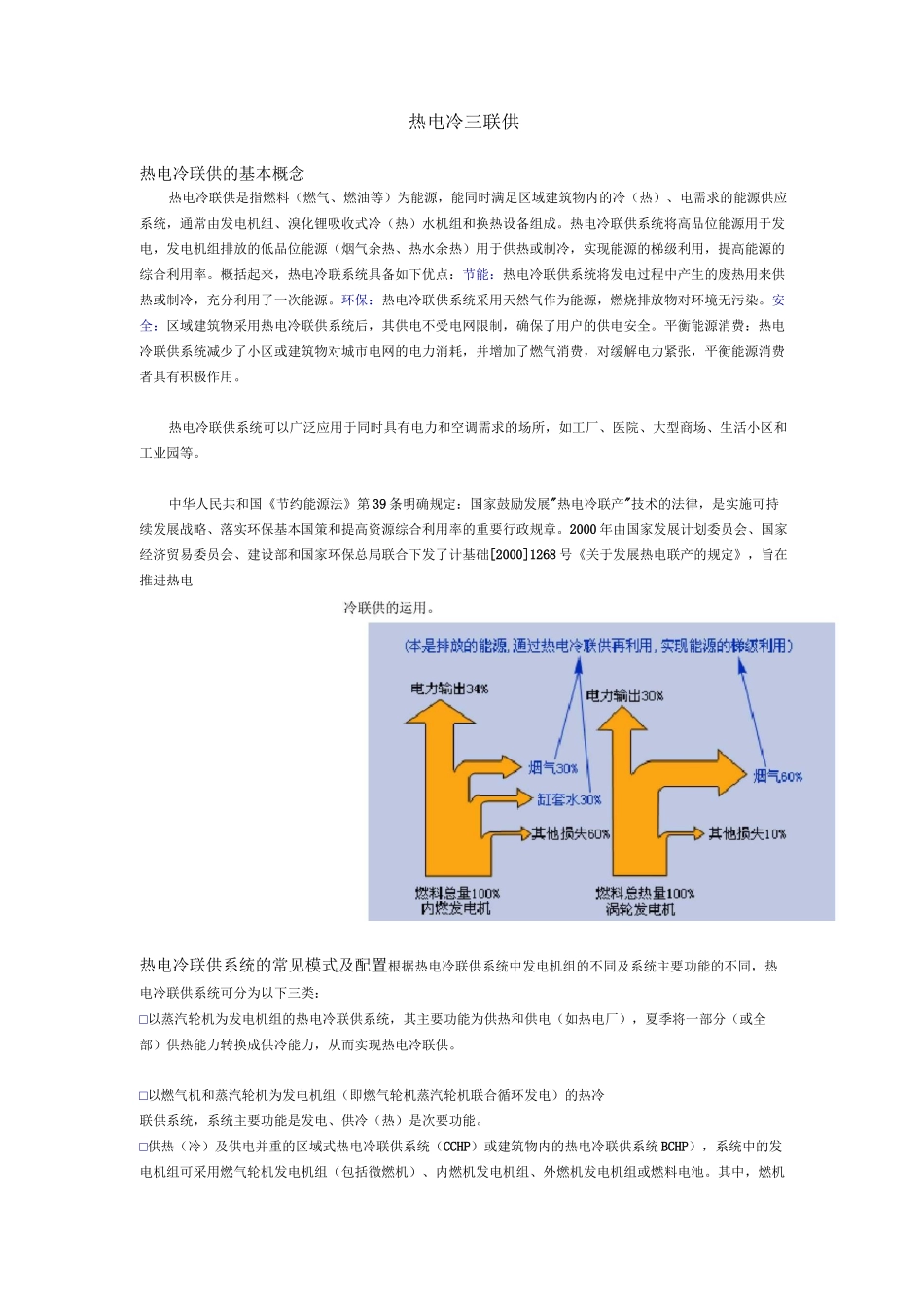

热电冷三联供热电冷联供的基本概念热电冷联供是指燃料（燃气、燃油等）为能源，能同时满足区域建筑物内的冷（热）、电需求的能源供应系统，通常由发电机组、溴化锂吸收式冷（热）水机组和换热设备组成。热电冷联供系统将高品位能源用于发电，发电机组排放的低品位能源（烟气余热、热水余热）用于供热或制冷，实现能源的梯级利用，提高能源的综合利用率。概括起来，热电冷联系统具备如下优点：节能：热电冷联供系统将发电过程中产生的废热用来供热或制冷，充分利用了一次能源。环保：热电冷联供系统采用天然气作为能源，燃烧排放物对环境无污染。安全：区域建筑物采用热电冷联供系统后，其供电不受电网限制，确保了用户的供电安全。平衡能源消费：热电冷联供系统减少了小区或建筑物对城市电网的电力消耗，并增加了燃气消费，对缓解电力紧张，平衡能源消费者具有积极作用。热电冷联供系统可以广泛应用于同时具有电力和空调需求的场所，如工厂、医院、大型商场、生活小区和工业园等。中华人民共和国《节约能源法》第39条明确规定：国家鼓励发展"热电冷联产"技术的法律，是实施可持续发展战略、落实环保基本国策和提高资源综合利用率的重要行政规章。2000年由国家发展计划委员会、国家经济贸易委员会、建设部和国家环保总局联合下发了计基础[2000]1268号《关于发展热电联产的规定》，旨在推进热电热电冷联供系统的常见模式及配置根据热电冷联供系统中发电机组的不同及系统主要功能的不同，热电冷联供系统可分为以下三类：□以蒸汽轮机为发电机组的热电冷联供系统，其主要功能为供热和供电（如热电厂），夏季将一部分（或全部）供热能力转换成供冷能力，从而实现热电冷联供。□以燃气机和蒸汽轮机为发电机组（即燃气轮机蒸汽轮机联合循环发电）的热冷联供系统，系统主要功能是发电、供冷（热）是次要功能。□供热（冷）及供电并重的区域式热电冷联供系统（CCHP）或建筑物内的热电冷联供系统BCHP），系统中的发电机组可采用燃气轮机发电机组（包括微燃机）、内燃机发电机组、外燃机发电机组或燃料电池。其中，燃机进气］燃烧+电压气一皱气轮机烟-蒸汽*电乏蒸汽*-|汽水换皴器卜T热水□蒸汽型溟冷机I空调冷水轮机发电机组和内煅机发电机组为常用发电机组。热电冷联供系统中的主要设备有发电机组、锅炉、溴化锂吸收式冷（热）水机组和换热器。根据发电机设备型式的不同，系统中所配溴化锂吸收式冷（热）水机组的型式也不同，常见的配置模式有以下几种：［模式一：蒸汽轮机+蒸汽型溴冷机］工作原理锅炉燃烧燃料产生的高温高压蒸汽进入蒸汽轮机推动涡轮旋转，带动发电机发电、发电后的乏汽或从蒸汽轮机中抽出的蒸汽用于：驱动蒸汽型溴冷机供冷、进入汽水换热器换热对外供热水、直接对外供蒸汽。根据实际蒸汽品质（压力等），蒸汽型溴冷机可采用双效或单效型机组。系统流程应用特点□根据对热电厂"以热定电"的要求，采用热电冷联供可以大大提高热电厂的用热量，提高热电厂的负荷率，提高经济效益。□夏季从汽轮机抽汽或用乏汽驱动蒸汽型溴冷机制冷，以增大系统用热量，可提高发电机组的发电量和发电效率，提高经济效益。□该模式适合于各种规模的火电厂或热电厂。［模式二：燃气轮机+余热锅炉+蒸汽轮机+蒸汽型溴冷机］工作原理燃料进入燃气机燃烧室燃烧，产生高温高压烟气推动燃气轮机发电组发电，出燃气轮机的烟气（温度及压力仍然较高）进入余热锅炉，产生高温高压蒸汽推动蒸汽轮发电机组发电，发电后的乏汽或从蒸汽轮机中抽出的蒸汽用于：驱动蒸汽型溴冷机供冷、进入汽水换热器换热对外供热水、直接对外供蒸汽。根据实际蒸汽品质（压力等），蒸汽型溴冷机可采用双效或单效型机组。系统流程应用特点系统流压气一撚气轮机畑-蒸肓-I汽水换热器|~»热水□恚汽型注冷机|~＞空调冷裁抽讲气］極厩童乏□燃气轮机--蒸汽轮机联合循环发电，可以大大提高系统发电效率。□采用热电冷联供，可提高系统的用热量，提高电厂的负荷率，提高经济效益。□该模式适合于以燃气轮机--蒸汽轮机联合循环发电的热电冷联供系统。［模式三：燃气轮机+补燃型余热锅炉+蒸汽轮机+蒸汽型溴冷机］工作原理燃料进入燃气轮机燃...
