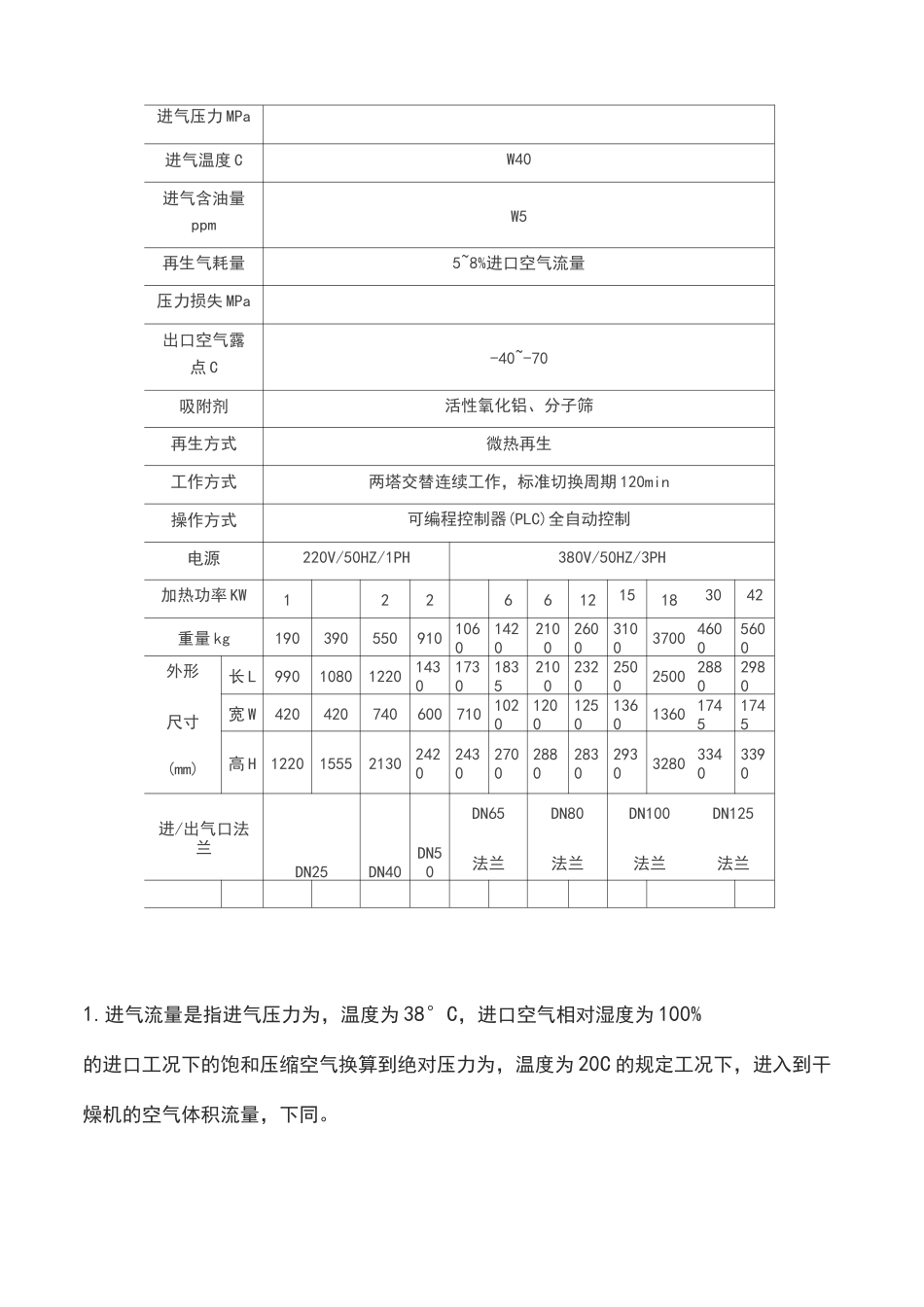

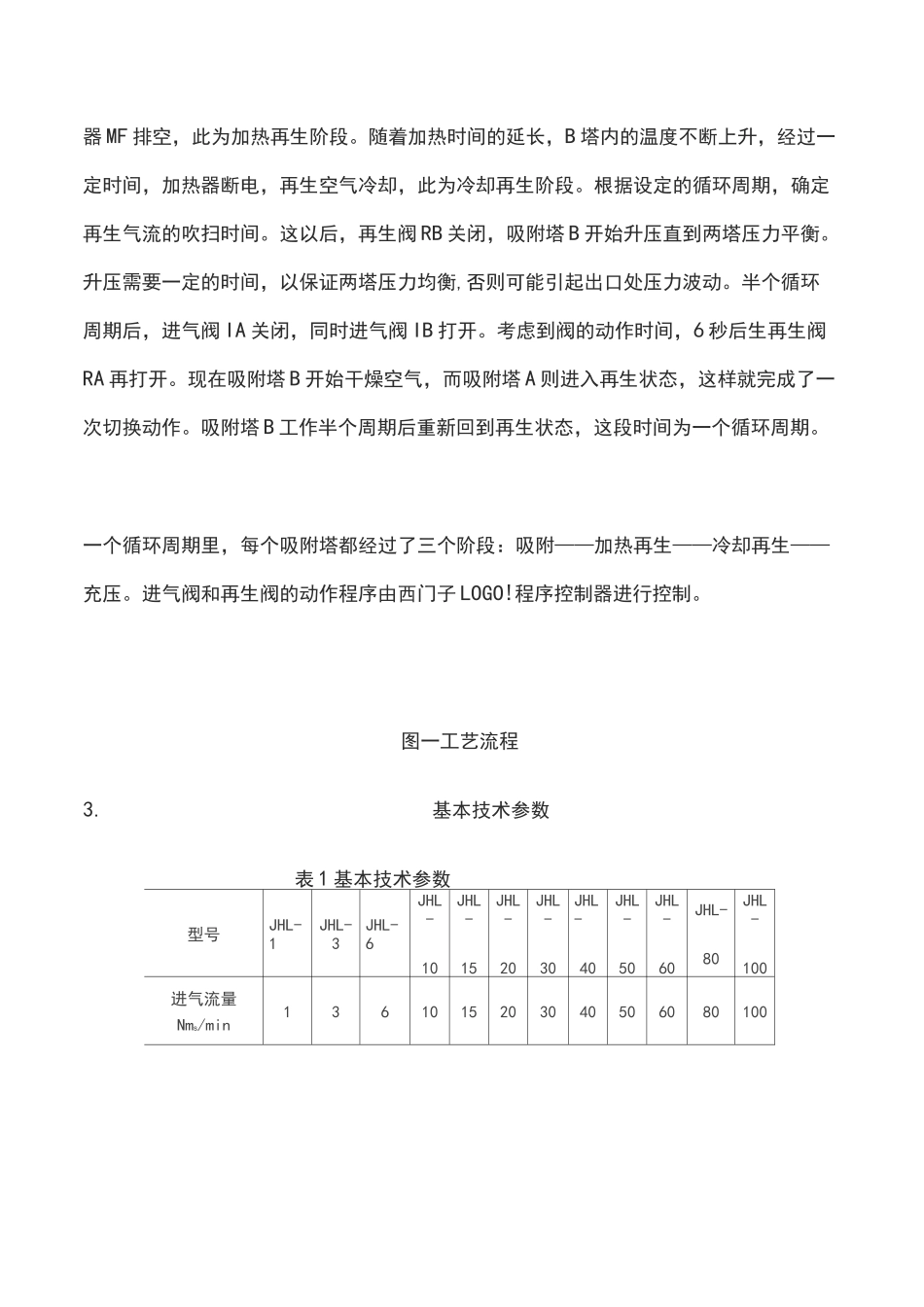

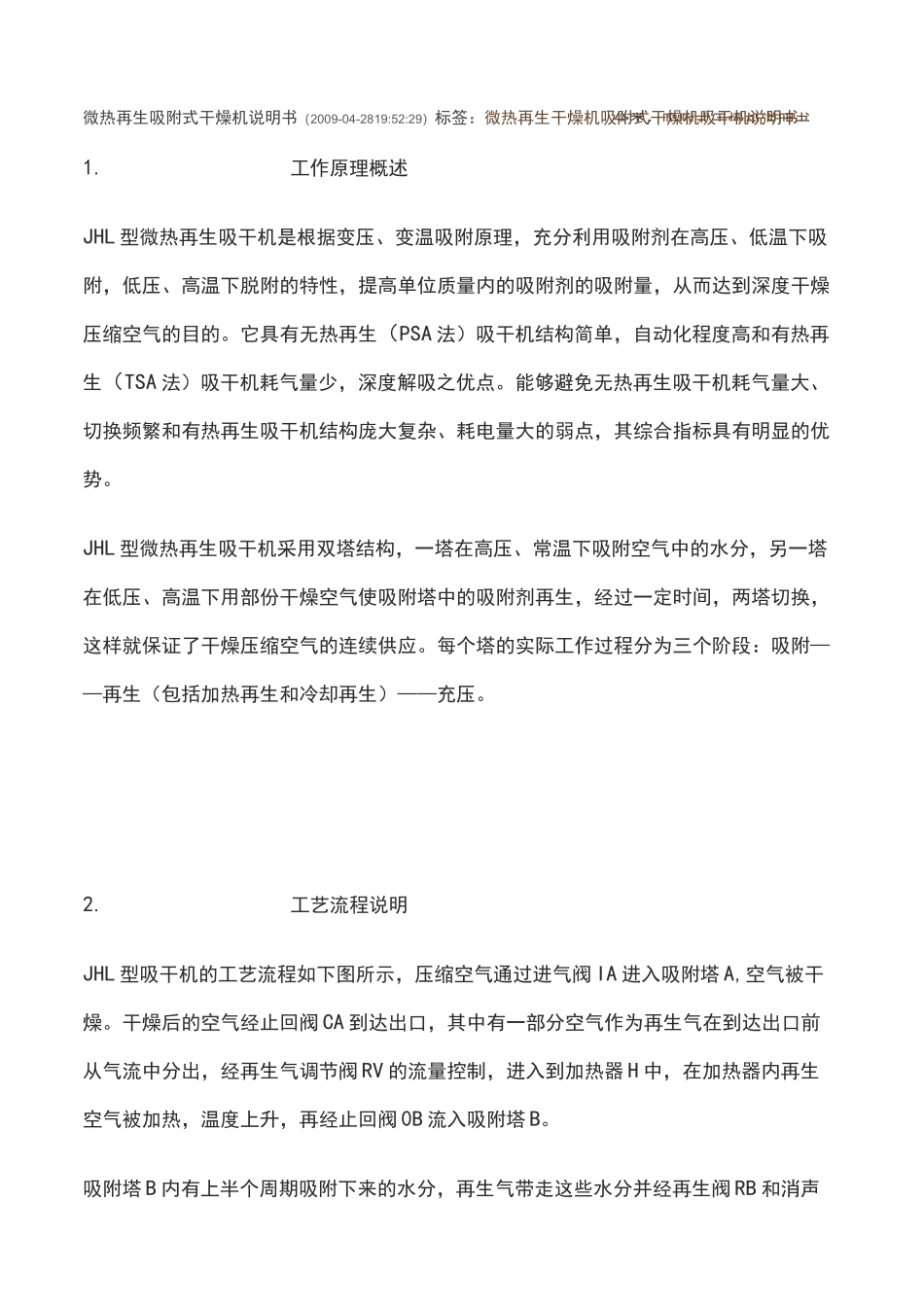

分类：吸附式干燥机说明书微热再生吸附式干燥机说明书（2009-04-2819:52:29）标签：微热再生干燥机吸附式干燥机吸干机说明书1.工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。2.工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A,空气被干燥。干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀0B流入吸附塔B。吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB和消声器MF排空，此为加热再生阶段。随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。根据设定的循环周期，确定再生气流的吹扫时间。这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。升压需要一定的时间，以保证两塔压力均衡,否则可能引起出口处压力波动。半个循环周期后，进气阀IA关闭，同时进气阀IB打开。考虑到阀的动作时间，6秒后生再生阀RA再打开。现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。吸附塔B工作半个周期后重新回到再生状态，这段时间为一个循环周期。一个循环周期里，每个吸附塔都经过了三个阶段：吸附——加热再生——冷却再生——充压。进气阀和再生阀的动作程序由西门子LOGO!程序控制器进行控制。图一工艺流程3.基本技术参数表1基本技术参数型号JHL-1JHL-3JHL-6JHL-10JHL-15JHL-20JHL-30JHL-40JHL-50JHL-60JHL-80JHL-100进气流量Nms/min1361015203040506080100进气压力MPa进气温度CW40进气含油量ppmW5再生气耗量5~8%进口空气流量压力损失MPa出口空气露点C-40~-70吸附剂活性氧化铝、分子筛再生方式微热再生工作方式两塔交替连续工作，标准切换周期120min操作方式可编程控制器(PLC)全自动控制电源220V/50HZ/1PH380V/50HZ/3PH加热功率KW122661215183042重量kg19039055091010601420210026003100370046005600外形尺寸(mm)长L99010801220143017301835210023202500250028802980宽W4204207406007101020120012501360136017451745高H122015552130242024302700288028302930328033403390进/出气口法兰DN25DN40DN50DN65法兰DN80法兰DN100法兰DN125法兰1.进气流量是指进气压力为，温度为38°C，进口空气相对湿度为100%的进口工况下的饱和压缩空气换算到绝对压力为，温度为20C的规定工况下，进入到干燥机的空气体积流量，下同。2.再生气耗量根据进口空气压力大小而异，压力高，气耗量小；压力低，气耗量大。3.进/出气口法兰为配用公制管的突面板式平焊法兰，法兰标准为化工部标准HG20592。4.外形尺寸如有变更，恕不另行通知。5.表中压力如未注明，皆指表压，下同。4.控制系统说明整个系统程序由可编程控制器（PLC）实现。本系统的工作周期表如表2所示。整个系统的电气接线图参见附页。表2工作周期表工作周期%周期（60min）%周期（60min）—时间1IIIIIIV6s29min54s28min30s1min30s6s29min54s28min30s1min30sA塔吸附吸附延时加热再生冷却再生充压B塔延时加热再生冷却再生充压吸附吸附5.系统配置建议推荐配置本公司生产的JHF7级过滤器作为粗过滤器，经该过滤器过滤后，压缩空气固体及液体微粒含量1^m,油雾剩余含量1ppm。若要求更高的用气品质，可选配JHF5级过滤器。...
