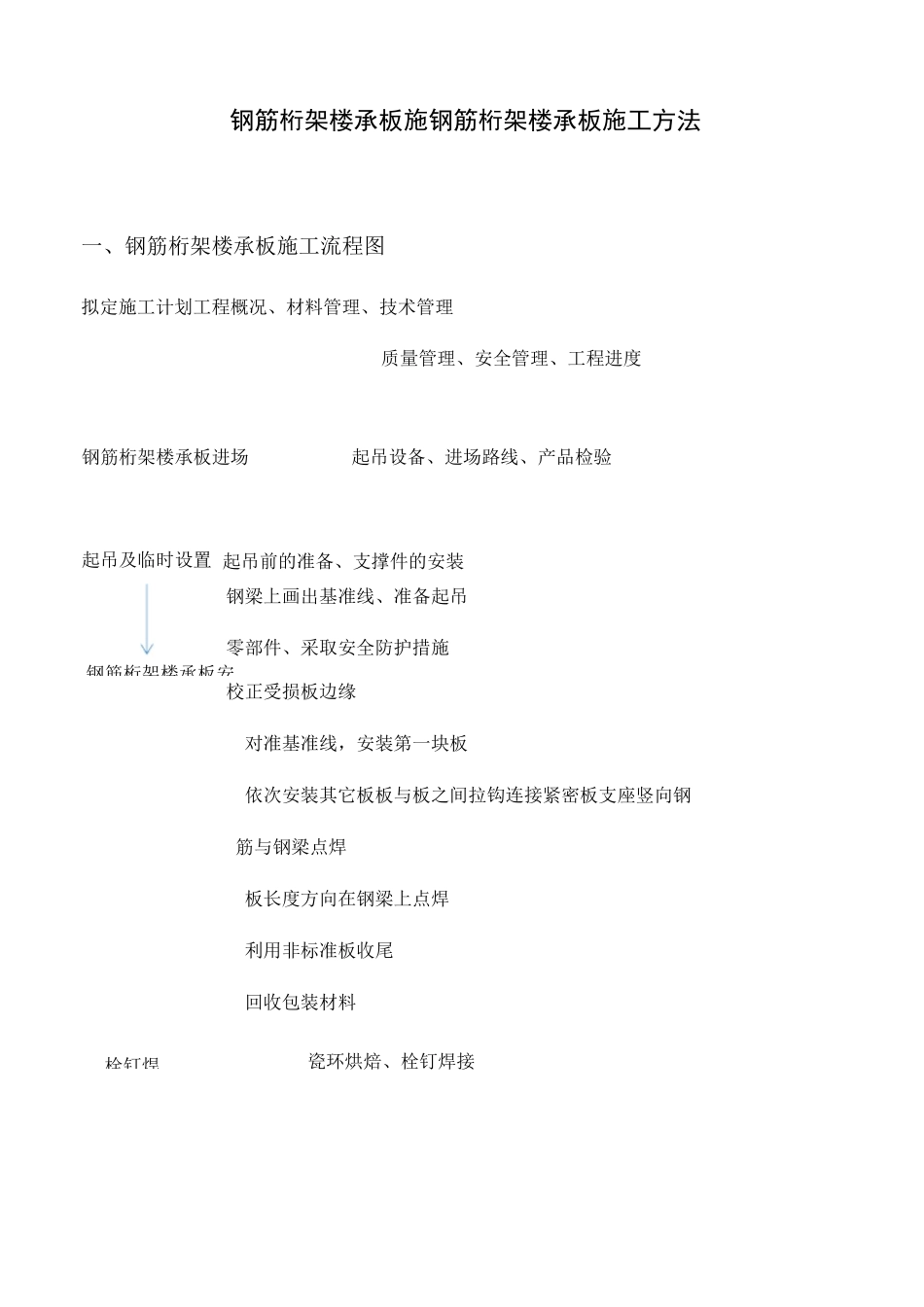

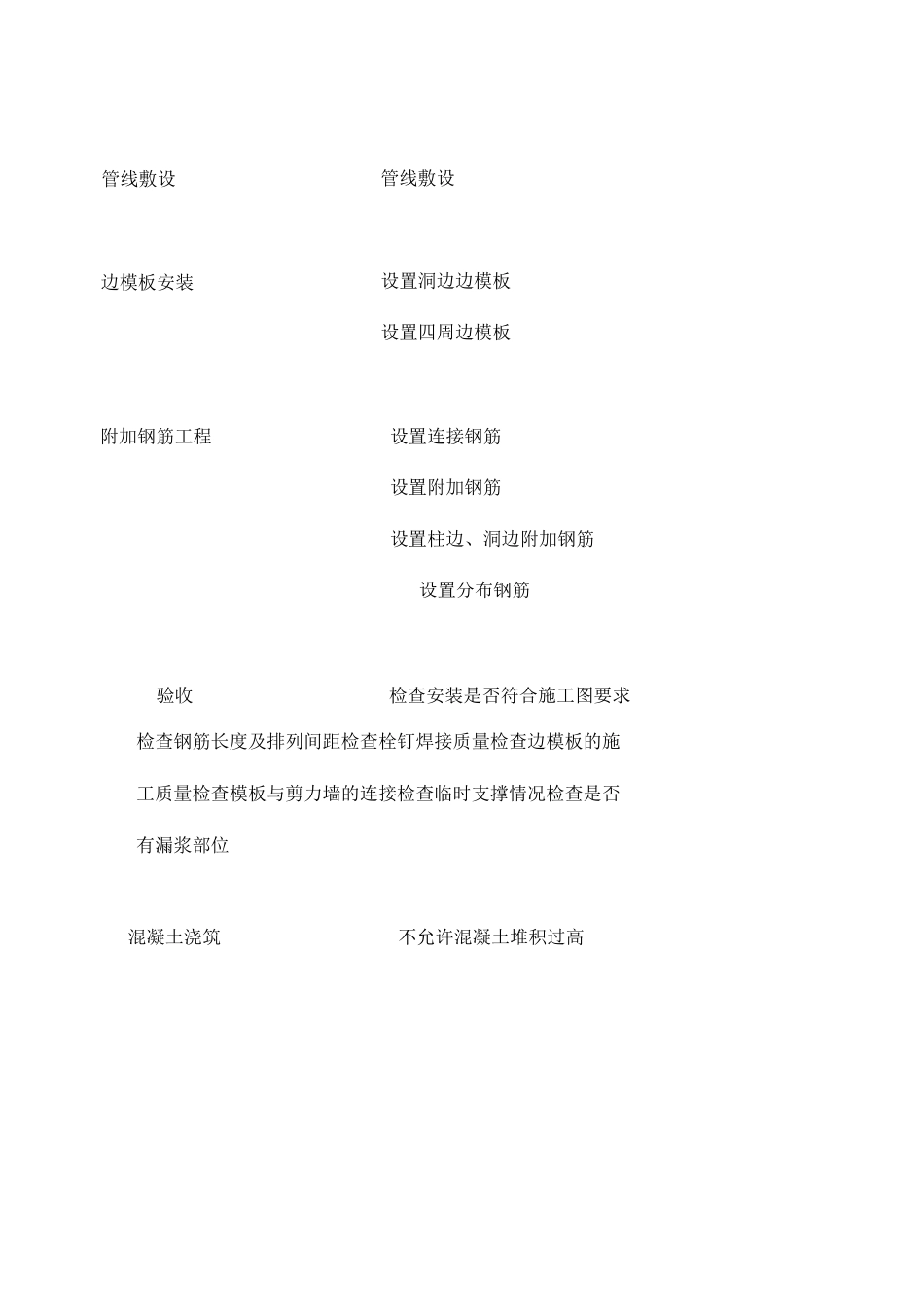

钢筋桁架楼承板安栓钉焊钢筋桁架楼承板施钢筋桁架楼承板施工方法一、钢筋桁架楼承板施工流程图拟定施工计划工程概况、材料管理、技术管理质量管理、安全管理、工程进度钢梁上画出基准线、准备起吊零部件、采取安全防护措施校正受损板边缘对准基准线，安装第一块板依次安装其它板板与板之间拉钩连接紧密板支座竖向钢筋与钢梁点焊板长度方向在钢梁上点焊利用非标准板收尾回收包装材料瓷环烘焙、栓钉焊接钢筋桁架楼承板进场起吊设备、进场路线、产品检验起吊及临时设置起吊前的准备、支撑件的安装检查钢筋长度及排列间距检查栓钉焊接质量检查边模板的施工质量检查模板与剪力墙的连接检查临时支撑情况检查是否有漏浆部位管线敷设边模板安装管线敷设设置洞边边模板设置四周边模板附加钢筋工程设置连接钢筋设置附加钢筋设置柱边、洞边附加钢筋设置分布钢筋验收检查安装是否符合施工图要求混凝土浇筑不允许混凝土堆积过高二、钢筋桁架楼承板的施工前准备1、钢筋桁架楼承板吊装前准备1）铺设施工用临时通道，保证施工方便及安全。2）按图纸要求在梁上放设钢筋桁架楼承板铺设时的基准线。3）在剪力墙及悬挑处设置支承件，确定剪力墙支模及钢筋工程完成。4）准备好简易的操作工具，如吊装用软吊索及零部件、操作工人劳动保护用品等。5）对操作工人进行技术及安全交底，发给作业指导书。2、钢筋桁架楼承板吊装前检查1）钢结构构件安装完成并验收合格。2）钢梁表面吊耳清除。3）剪力墙、悬挑处角钢及临时支撑的安装完成。4）起吊前对照图纸检查钢筋桁架楼承板型号是否正确。5）检查钢筋桁架楼承板的拉钩是否变形。若变形影响拉钩之间的连接，必须用专用矫正器械进行修理，保证板与板之间的搭钩连接牢固。三、钢筋桁架楼承板的铺设钢筋桁架楼承板施工前，将各捆板吊运到各安装区域，明确起始点及板的扣边方向。1、钢筋桁架楼承板在与核心筒剪力墙连接时，需在剪力墙混凝土浇筑时预先设置预埋钢筋，支撑角钢与相邻两钢梁上翼缘板焊接，角钢与钢梁上表面及焊缝相平，角钢与剪力墙之间若存在缝隙可采用干硬灰或发泡剂之类材料进行封堵，防止浇筑楼板混凝土时漏浆。AA2、悬挑处钢筋桁架楼承板，平行桁架方向悬挑长度小于6倍的桁架高度，无需加设支撑（小于720mm）；平行桁架方向悬挑长度大于5倍的桁架高度或垂直于桁架方向的悬挑部位必须加设支撑（大于720伽）。3、外悬挑处支撑做法按照钢筋桁架楼承板排板图中的节点详图进行安装。4、钢筋桁架楼承板铺设前，应按图纸所示的起始位置放设铺板时的基准线。对准基准线，安装第一块板，并依次安装其它板，采用非标准板收尾。5-5、钢筋桁架楼承板铺设时应随铺设随点焊，将钢筋桁架楼承板支座竖筋与钢梁或支撑角钢点焊固定。6、钢筋桁架楼承板安装时板与板之间扣合应紧密，防止混凝土浇筑时漏浆。7、钢筋桁架楼承板在钢梁上的搭接，桁架长度方向搭接长度不宜小于5d（d为钢筋桁架下弦钢筋直径）及50mm中的较大值；板宽度方向底模与钢梁的搭接长度不宜小于30mm，确保在浇注混凝土时不漏浆。板宽方向搭^30m□L板长方向搭搭接长度示意8、钢筋桁架楼承板与钢梁搭接时，宽度方向需沿板边与钢梁点焊固定,要求焊点间距为300mm,焊点间距允许误差为+50mm。9、严格按照图纸及相应规范的要求来调整钢筋桁架楼承板的位置，板的直线度误差为10mm，板的错口误差要求V5mm。10、平面形状变化处，可将钢筋桁架楼承板切割，切割前应对要切割的尺寸进行检查，复核后，在楼承板上放线；可采用机械或气割进行，端部的支座钢筋还原就位后方可进行安装，并与钢梁或支撑角钢点焊固定；在钢柱处切割可将钢筋桁架上下弦钢筋直接与钢柱焊接牢固，并按图纸要求加设柱边加强钢筋。四、栓钉的焊接1、在钢筋桁架楼承板铺设完毕以后，根据设计图纸进行栓钉的焊接。2、焊接前钢梁或钢筋桁架楼承板表面如存在水、氧化皮、锈蚀、油漆、油污、水泥灰渣等杂质应清楚干净。3、焊接前栓钉不得带有油污、两端不得锈蚀，否则在施工前应采用化学或机械方法进行清楚。4、焊接瓷环应保持干燥状态，如受潮则应在使用前经120°C烘干2小时。5、焊枪、栓钉的轴线要与钢梁表面保持垂直，同时用手轻压焊枪，使...
