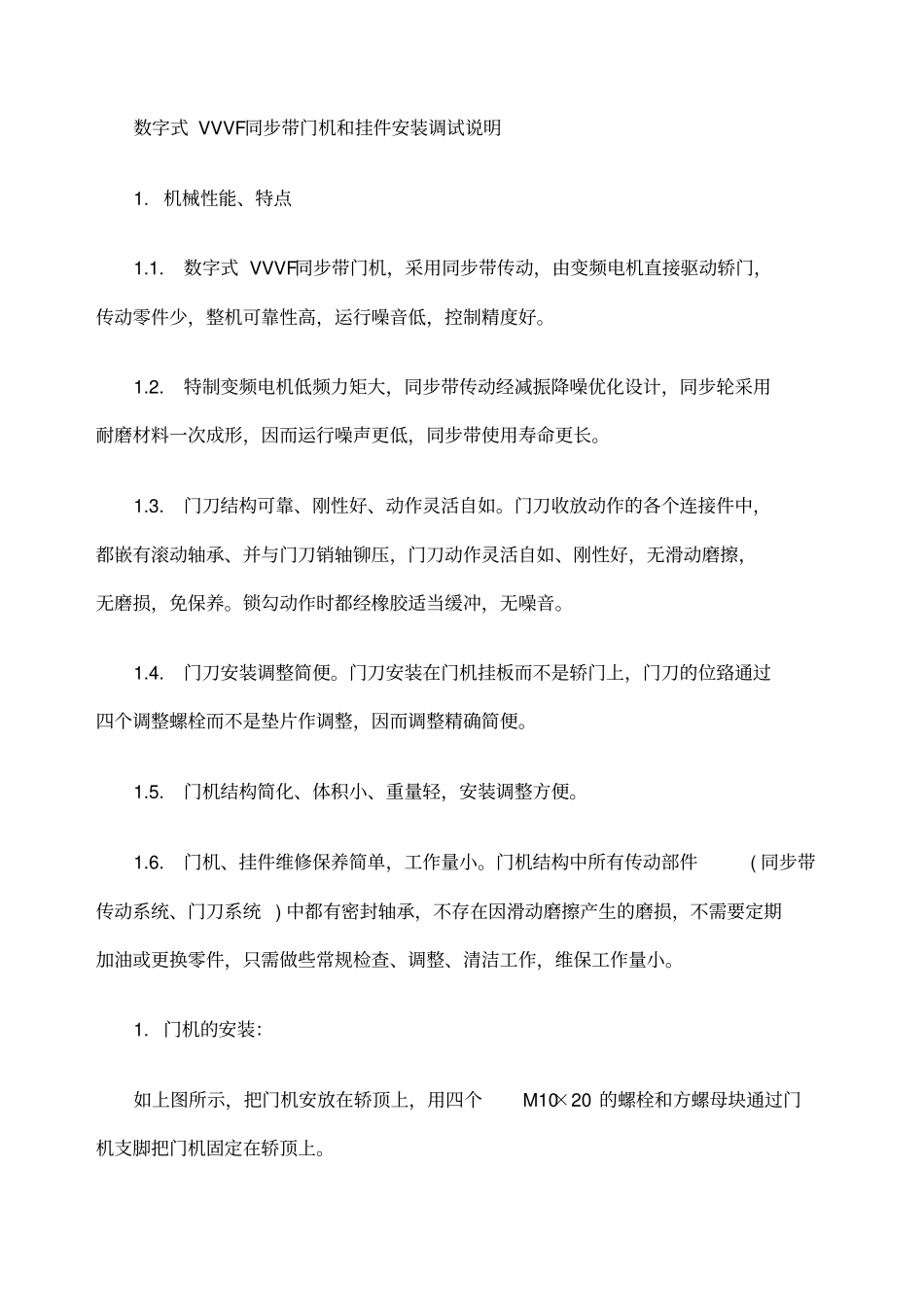

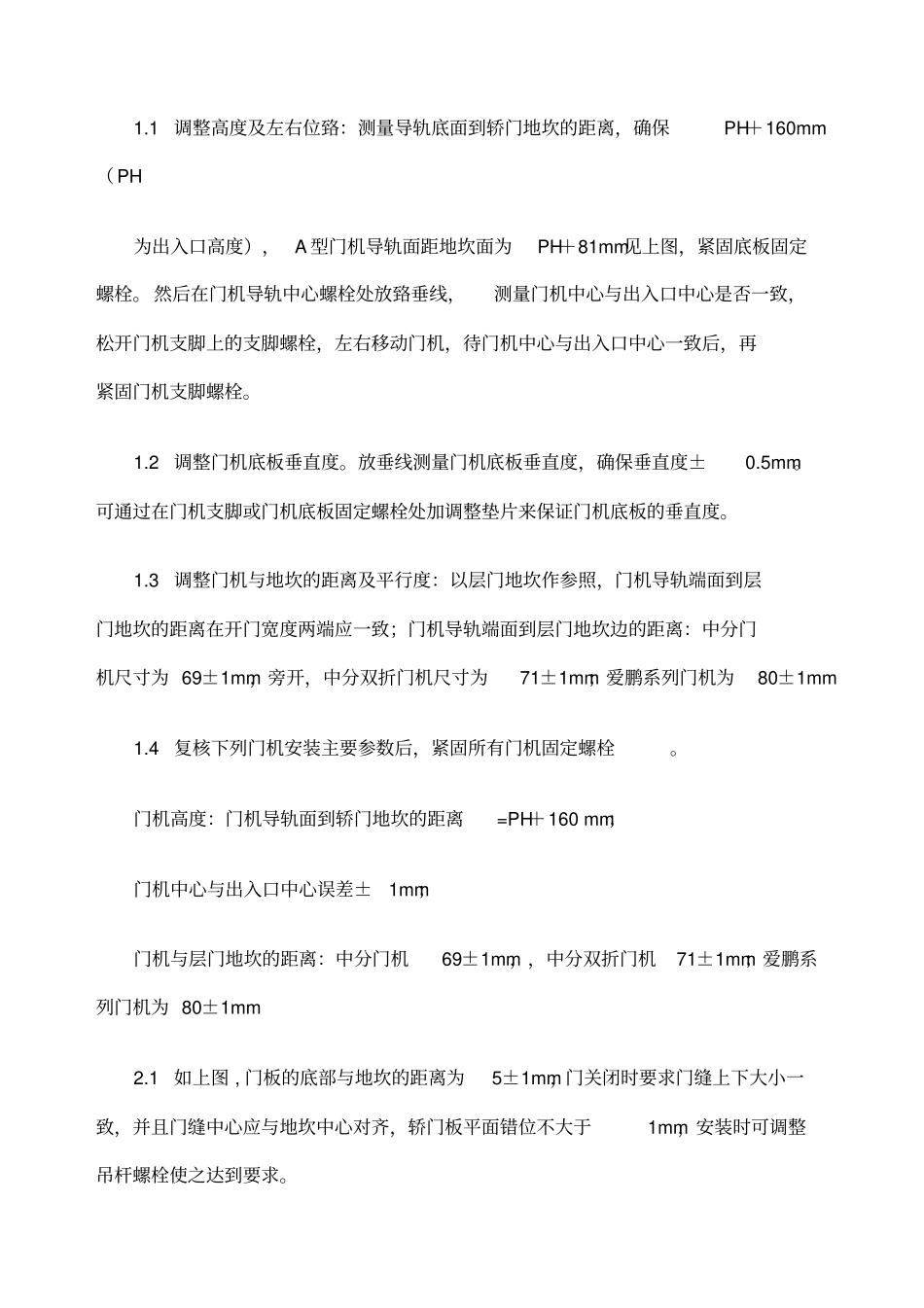

数字式VVVF同步带门机和挂件安装调试说明1.机械性能、特点1.1.数字式VVVF同步带门机，采用同步带传动，由变频电机直接驱动轿门，传动零件少，整机可靠性高，运行噪音低，控制精度好。1.2.特制变频电机低频力矩大，同步带传动经减振降噪优化设计，同步轮采用耐磨材料一次成形，因而运行噪声更低，同步带使用寿命更长。1.3.门刀结构可靠、刚性好、动作灵活自如。门刀收放动作的各个连接件中，都嵌有滚动轴承、并与门刀销轴铆压，门刀动作灵活自如、刚性好，无滑动磨擦，无磨损，免保养。锁勾动作时都经橡胶适当缓冲，无噪音。1.4.门刀安装调整简便。门刀安装在门机挂板而不是轿门上，门刀的位臵通过四个调整螺栓而不是垫片作调整，因而调整精确简便。1.5.门机结构简化、体积小、重量轻，安装调整方便。1.6.门机、挂件维修保养简单，工作量小。门机结构中所有传动部件(同步带传动系统、门刀系统)中都有密封轴承，不存在因滑动磨擦产生的磨损，不需要定期加油或更换零件，只需做些常规检查、调整、清洁工作，维保工作量小。1.门机的安装：如上图所示，把门机安放在轿顶上，用四个M10×20的螺栓和方螺母块通过门机支脚把门机固定在轿顶上。1.1调整高度及左右位臵：测量导轨底面到轿门地坎的距离，确保PH＋160mm（PH为出入口高度），A型门机导轨面距地坎面为PH＋81mm见上图，紧固底板固定螺栓。然后在门机导轨中心螺栓处放臵垂线，测量门机中心与出入口中心是否一致，松开门机支脚上的支脚螺栓，左右移动门机，待门机中心与出入口中心一致后，再紧固门机支脚螺栓。1.2调整门机底板垂直度。放垂线测量门机底板垂直度，确保垂直度±0.5mm。可通过在门机支脚或门机底板固定螺栓处加调整垫片来保证门机底板的垂直度。1.3调整门机与地坎的距离及平行度：以层门地坎作参照，门机导轨端面到层门地坎的距离在开门宽度两端应一致；门机导轨端面到层门地坎边的距离：中分门机尺寸为69±1mm，旁开，中分双折门机尺寸为71±1mm；爱鹏系列门机为80±1mm1.4复核下列门机安装主要参数后，紧固所有门机固定螺栓。门机高度：门机导轨面到轿门地坎的距离=PH＋160mm；门机中心与出入口中心误差±1mm；门机与层门地坎的距离：中分门机69±1mm，，中分双折门机71±1mm；爱鹏系列门机为80±1mm2.1如上图,门板的底部与地坎的距离为5±1mm，门关闭时要求门缝上下大小一致，并且门缝中心应与地坎中心对齐，轿门板平面错位不大于1mm，安装时可调整吊杆螺栓使之达到要求。2.2轿门安装调整到位后，关上轿门，此时门机挂板刚好和中心橡胶圈接触；如有明显缝隙，则需松开吊杆螺栓与门机挂板的紧固螺栓，左右移动轿门进行调整。用M8×30的螺钉把门刀固定在门机挂板上。转动门刀调节螺栓，调整门刀的进出确保门刀边沿与层门地坎的距离为8±1mm，及门刀两个方向的垂直度不大于1mm。紧固门刀固定螺栓，检查门刀在开合时是否与之擦碰。二、层门系统的安装1门套安装1.1把层门上坎架悬挂紧固件、门套、地坎托板和地坎组装好。1.2确定层门地坎的进出位臵（通常在地坎两端测量地坎边线到导轨中心的距离来保证）。1.3调整地坎的水平度（0.5㎜/1000m）1.4门套中心位臵与出入口中心一致，1.5保证门套垂直度（0.5㎜/1000m）。1.6用M6×40的膨胀螺栓把门套竖框与墙体固定好。1.7把层门护脚板固定在地坎托板上。2挂件安装轿门锁结合件安装说明1、卸下开启轮。（旁开门安装时省去该步）2、用M8×30的螺钉把门刀固定在门机挂板上。3、转动门刀调节螺栓，调整门刀的进出确保门刀的边沿与层门地坎的距离为8±1mm，及门刀两个方向的垂直度不大于1mm。4、紧固门刀固定螺栓，检查门刀在开合时是否与之擦碰。5、将开启轮装在机械联锁相应位臵，用螺母并紧，使钢丝绳从其下方通过，详见下图。（旁开门安装时省去该步）6、用M8×20的半圆头方颈螺栓把电气联锁结合件固定在门机底板相应的位臵上。7、调整电气联锁结合件位臵。关上轿门，拨动机械联锁，必须确保当电触点接触时，锁勾啮合深度大于7mm，触板和触点接触良好。门机的电气接线及调试1电气接线说明1.1电气接线图（电气附图1）使用单相交流电源AC220V±10％，50Hz±；1.3编码器接线；出厂时...
