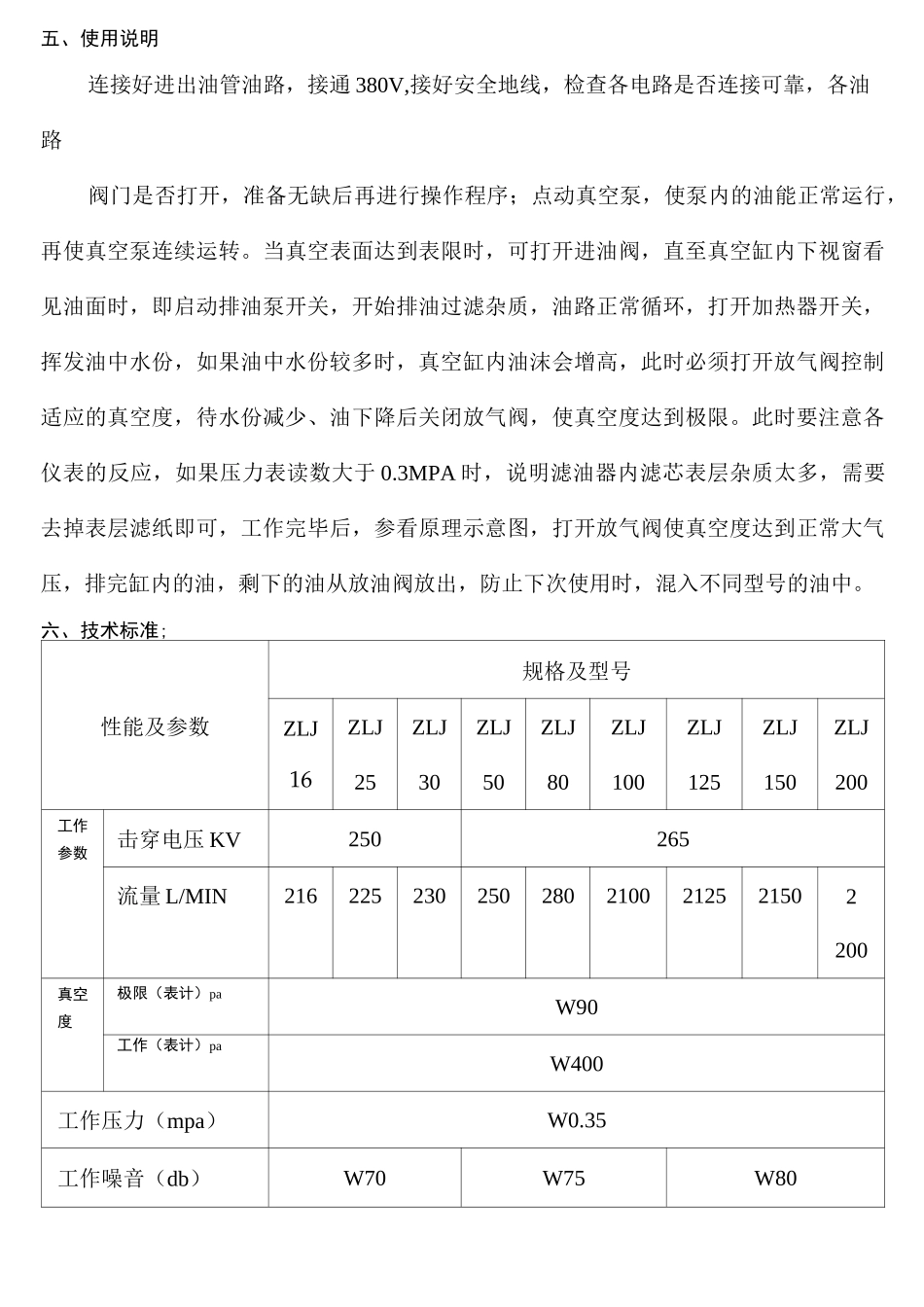

真空滤油机使用说明书一、概述为适应电力维修部门现场检修各类高低压带油设备的需要，我们参考FI木加藤公司和德国西门子公司的技术，严格执行国家标准以DL/T521-93-2002真空净油机使用导则为指导，设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长，性能稳定，操作方便等特点，是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、40°C以下机油、液压油等油液中的水份、气体和杂质的理想设备。二、主要用途1、木机可用于各类油浸变压器、油浸电流、电压互感器及少油继路器，进行现场滤油及补油。2、木机可用于对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。3、木机可用于对密封油浸设备进行现场真空注油和补油及设备抽真空。4、木机还可以用于对轻度变质的变压器油进行再生净化，使其性能达到合格油标准。三、主要特点木机与国际国内的同类产品相比较有如下特点；1、体积小、重量轻，是同类产品重量的二分之一。2、改进完善了油气分离的设计。利用真空进油，装设了管状旋转喷汕器，减少了阻力，回旋速度快，增加了油气分离效果。4、根据用户的需要，净油器部分的过滤介质由特制精滤芯为过滤介质，特制精滤芯为无纺密纸做成，当发现过滤慢时只需剥掉外而一层无纺密纸即可。5、一机多能，这是木机的一个重要特点。由于木机在现场使用，并利用原来的带油设备做储汕罐,干燥三种功能同时进行，省工、省时、确为一举四、工作原理真空净油机是根据水和油的沸真空压表兆帕a而设计的，它由真空加热罐、精滤器、初滤器、水箱.真空泵.排油［便使山、:生、\\\\热汕循环三得。点不同器.冷凝泵以及0.1010.09310.07980.06650.05320.03990.02660.01330102030405060708090100电气柜组成。真空泵将与真空罐内的空气抽出形成真空，外界油液在大气压的作用下，油经过入口管道进初滤器消除较大的颗粒，然后进入加热罐内，经过加热到40—75°C的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油屮的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。五、使用说明连接好进出油管油路，接通380V,接好安全地线，检查各电路是否连接可靠，各油路阀门是否打开，准备无缺后再进行操作程序；点动真空泵，使泵内的油能正常运行，再使真空泵连续运转。当真空表面达到表限时，可打开进油阀，直至真空缸内下视窗看见油面时，即启动排油泵开关，开始排油过滤杂质，油路正常循环，打开加热器开关，挥发油中水份，如果油中水份较多时，真空缸内油沫会增高，此时必须打开放气阀控制适应的真空度，待水份减少、油下降后关闭放气阀，使真空度达到极限。此时要注意各仪表的反应，如果压力表读数大于0.3MPA时，说明滤油器内滤芯表层杂质太多，需要去掉表层滤纸即可，工作完毕后，参看原理示意图，打开放气阀使真空度达到正常大气压，排完缸内的油，剩下的油从放油阀放出，防止下次使用时，混入不同型号的油中。六、技术标准;性能及参数规格及型号ZLJ16ZLJ25ZLJ30ZLJ50ZLJ80ZLJ100ZLJ125ZLJ150ZLJ200工作参数击穿电压KV250265流量L/MIN2162252302502802100212521502200真空度极限（表计）paW90工作（表计）paW400工作压力（mpa）W0.35工作噪音（db）W70W75W80含水量mg/kgW7含气量％WO.3清洁度NASW7B值26色级度23过滤精度um0.5—0.8电加热功率KW81015152424486072总功率KW101216.5182828566880电源电压V380V进出口径G3/4〃G1〃Gl.25〃Gl.5〃油温范围40°C-75°C平均无故障工作时间h25000连续工作时间h&150净油机重量（kg）1001302502605506009009501000七、结构原理图；1、真空滤油机工作原理示意图之一；（ZLJ—16~25两种规格油气分离器旋转器观毛资真空表真°压力表返回阀出油管H/冷凝器S3:-:-:-:-:-s-!-!-:-:-:-:-:-s-:-:-s-:-:-:-:-:-:-:-s-!-!-:-:-:-...
