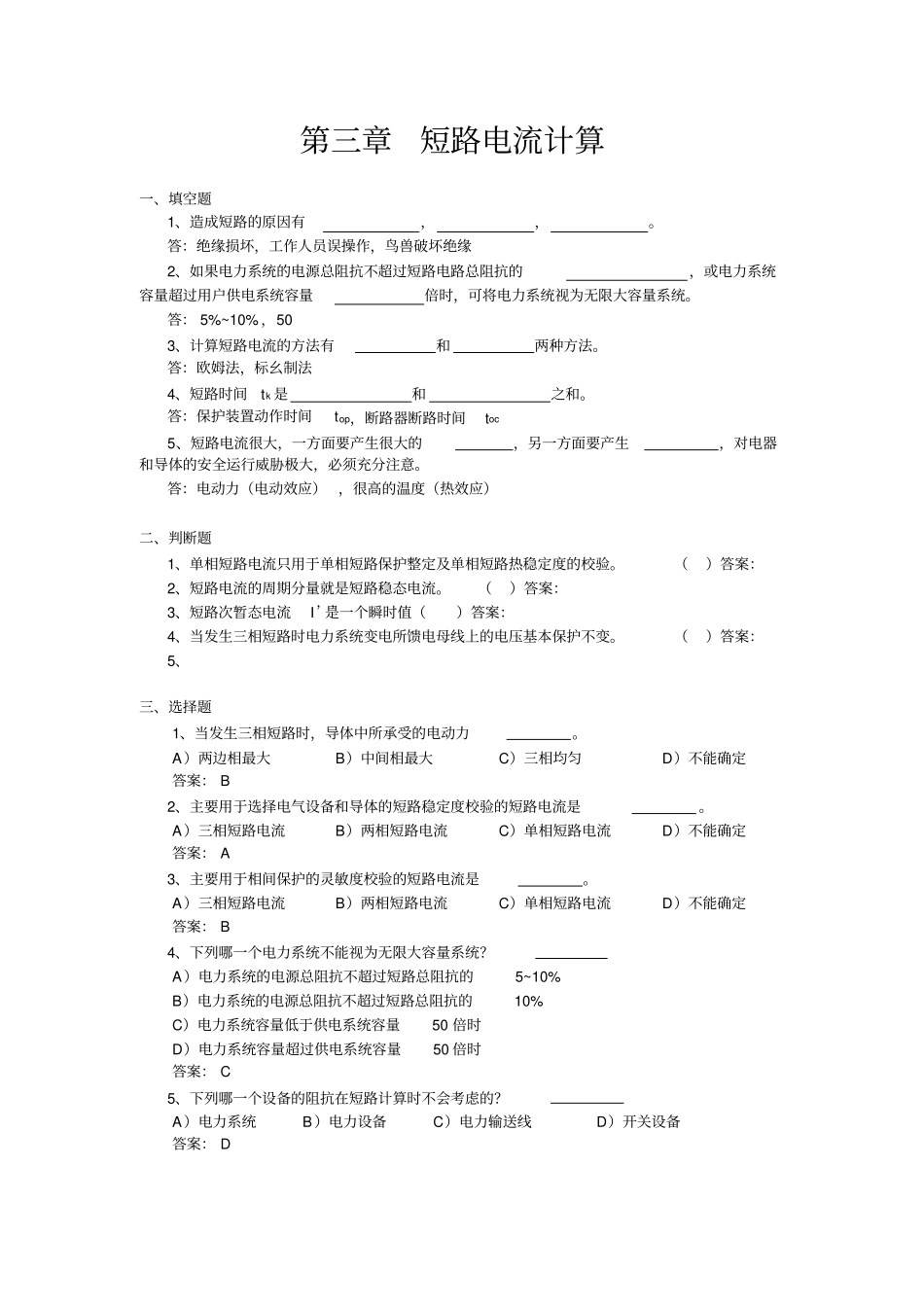

第三章短路电流计算一、填空题1、造成短路的原因有，，。答：绝缘损坏，工作人员误操作，鸟兽破坏绝缘2、如果电力系统的电源总阻抗不超过短路电路总阻抗的，或电力系统容量超过用户供电系统容量倍时，可将电力系统视为无限大容量系统。答：5%~10%，503、计算短路电流的方法有和两种方法。答：欧姆法，标幺制法4、短路时间tk是和之和。答：保护装置动作时间top，断路器断路时间toc5、短路电流很大，一方面要产生很大的，另一方面要产生，对电器和导体的安全运行威胁极大，必须充分注意。答：电动力（电动效应），很高的温度（热效应）二、判断题1、单相短路电流只用于单相短路保护整定及单相短路热稳定度的校验。（）答案：2、短路电流的周期分量就是短路稳态电流。（）答案：3、短路次暂态电流I’’是一个瞬时值（）答案：4、当发生三相短路时电力系统变电所馈电母线上的电压基本保护不变。（）答案：5、三、选择题1、当发生三相短路时，导体中所承受的电动力。A）两边相最大B）中间相最大C）三相均匀D）不能确定答案：B2、主要用于选择电气设备和导体的短路稳定度校验的短路电流是。A）三相短路电流B）两相短路电流C）单相短路电流D）不能确定答案：A3、主要用于相间保护的灵敏度校验的短路电流是。A）三相短路电流B）两相短路电流C）单相短路电流D）不能确定答案：B4、下列哪一个电力系统不能视为无限大容量系统？A）电力系统的电源总阻抗不超过短路总阻抗的5~10%B）电力系统的电源总阻抗不超过短路总阻抗的10%C）电力系统容量低于供电系统容量50倍时D）电力系统容量超过供电系统容量50倍时答案：C5、下列哪一个设备的阻抗在短路计算时不会考虑的？A）电力系统B）电力设备C）电力输送线D）开关设备答案：D四、名词解释1、短路答：短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。2、无限大容量电力系统答：无限大容量的电力系统，是指供电容量相对于用户供电系统容量大得多的电力系统。3、短路冲击电流ish答：短路后经半个周期，ik达到最大植，此时的短路全电流即短路周期电流。4、短路次暂态电流I"答：短路次暂态电流有效值，即短路后第一个周期的短路电流周期分量ip的有效值。5、短路稳态电流I∞答：短路稳态电流I∞是短路电流非周期分量衰减完毕以后的短路全电流。6、短路电流的电动力效应答：短路电流的电动力效应是当电路短路时，短路冲击电流流过导体瞬间，导线间相互电磁作用产生的力。7、短路电流的热效应答：供配电系统发生短路时，短路电流非常大。短路电流通过导体或电气设备，会产生很高的温度，称为热效应。8、假想时间tima答：由于通过导体的短路电流实际上不是I∞，因此假定一个时间，在此时间内，设导体通过I∞所产生的热量，恰好与实际短路电流ik或ik(t)在实际短路时间tK内所产生的热量相等。这一假定的时间称为短路发热的假想时间tima。四、问答题1、短路故障产生的原因有哪些？短路对电力系统有哪些危害？答：短路的原因：绝缘损坏、过电压、外力损伤、违反操作规程、动物造成等。短路对电力系统的危害：产生很大的电动力、很高温度、元器件损坏；电压骤停、影响电气设备正常运行；停电、电力系统运行的稳定性遭到破坏；不平衡电流、不平衡逆变磁场、电磁干扰等出现。2、短路有哪些形式？哪种短路形式的可能性最大？哪些短路形式的危害最为严重？答：短路的形式有：三相短路，两相短路，单相短路。发生单相短路可能性最大。三相短路的短路电流最大，因此造成的危害最大。3、无限大容量的电力系统有什么特点？在无限大容量系统中发生短路时，短路电流将如何变化？能否突然增大？答：无限大容量的电力系统的特点是，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压能基本维持不变。在无限大容量系统中发生短路时，由于负荷阻抗和部分线路阻抗被短路，所以电路电流根据欧姆定律要突然增大。但是由于电路中存在着电感，电流不能突变，因而引起一个过度过程，即短路暂态过程。最后短路电流达到一个新的稳定状态。4、短路电流周期分量和非周期分量各是如何产生的？各符合什么定律？答：短路电流周期分量是因短路后电路...
