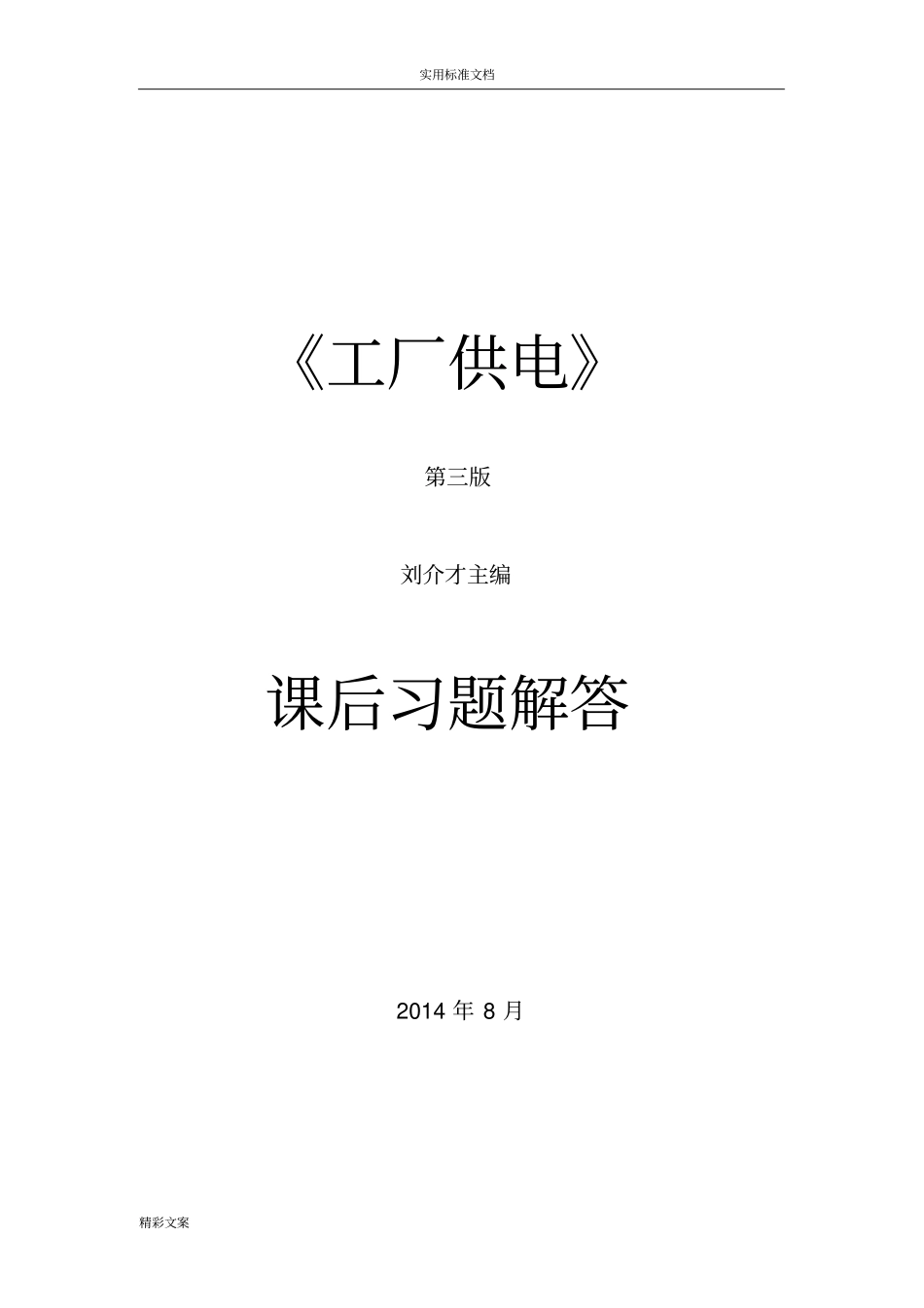

实用标准文档精彩文案《工厂供电》第三版刘介才主编课后习题解答2014年8月实用标准文档精彩文案第一章习题解答1-1试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？图1-25习题1-1的供电系统解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5／242ｋV。2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。1-2试确定图1-26所示供电系统中的发电机和各变压器的额定电压？图1-26习题1-2的供电系统解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。因此变压器Ｔ1的额定电压应为6／0.4ｋV。3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。因此变压器Ｔ2的额定电压应为6.3／121ｋV。4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。因此变压器Ｔ3的额定电压应为110／11ｋV。1-3某厂有若干车间变电所，互有低压联络线相连。其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5%三个电压分接头，现调在主接头“0”的位置（即U1N）运行。但是白天生产时，低压母线电压只有360V（额定电压为380V），而晚上实用标准文档精彩文案不生产时，低压母线电压又高达415V。试问此变电所低压母线昼夜电压偏差范围（%）为多少？宜采取哪些改善措施？解：1.变电所低压母线昼夜的电压偏差范围：该变电所白天的电压偏差按式（1-2）计算为：360380%100%5.26%380NNUUVVUUV该变电所晚上的电压偏差按式（1-2）计算为：415380%100%9.21%380NNUUVVUUV因此该变电所昼夜的电压偏差范围为-5.26%-+9.21%。2.改善该变电所低压侧电压质量的措施：为了改善该变电所的电压质量，该变电所主变压器的主接头宜切换至“-5%”的位置运行，而晚上则宜切除主变压器，投入低压联络线，由临近车间变电所供电。1-4某10kV电网，架空线路总长度40km，电缆线路总长度23km。试求次中性点不接地的电力系统发生单相接地时的接地电容道路，并判断此系统的中性点需不需要改为经消弧线圈接地。解：1.该系统发生单相接地时的接地电容电流：按式（1-7）计算为：(35)10(403523)24.1350350NohcabCUllIA2.判断该系统中性点是否需要改变运行方式：由于CI30A，因此该系统不必改为中性点经消弧线圈接地的运行方式。第二章习题解答2-1已知某机修车间的金属切削机床组，拥有额定电压380V的三相电动机15kW1台，11kW3台，7.5kW8台,4kW15台,其他更小容量电动机容量共35kW。试分别用需要系数法和二项式法计算其30P、30Q、30S和30I。解：1.用需要系数法计算此机床组电动机的总容量为151137.5841535203ePkWkWkWkWkWkW查附录表1中“小批生产的金属冷加工机床电动机”项，得0.16~0.2dK（取0.2）实用标准文档精彩文案,cos0.5,tan1.73,因此可求得:1）有功计算负荷按式（2-10）得30300.220340.6dPKPkWkW2）无功计算负荷按式（2-11）得3030.61.7370.402varQPktanWk3）视在计算负荷按式（2-12）得303040.681.2cos0.5PkWSkVA4）计算电流按式（2-13）得303081.2123.4330.38NSkVAIAUkV2.用二项式法计算由附录表1查得0.14,0.4,5,cos0.5,tan1.73bcx。而设备总容量为203ePkWx台最大容量的设备容量为51511137.5155.5xPPkWkWkWkW1）有功计算负荷按式（2-21）得300.142030.455.550.6exPbPcPkWkWkW2）无功计算负荷按式（2-11）得30301.7387.r50.66vaQPktanWk3）无功计算负荷按式（2-12）得30...
