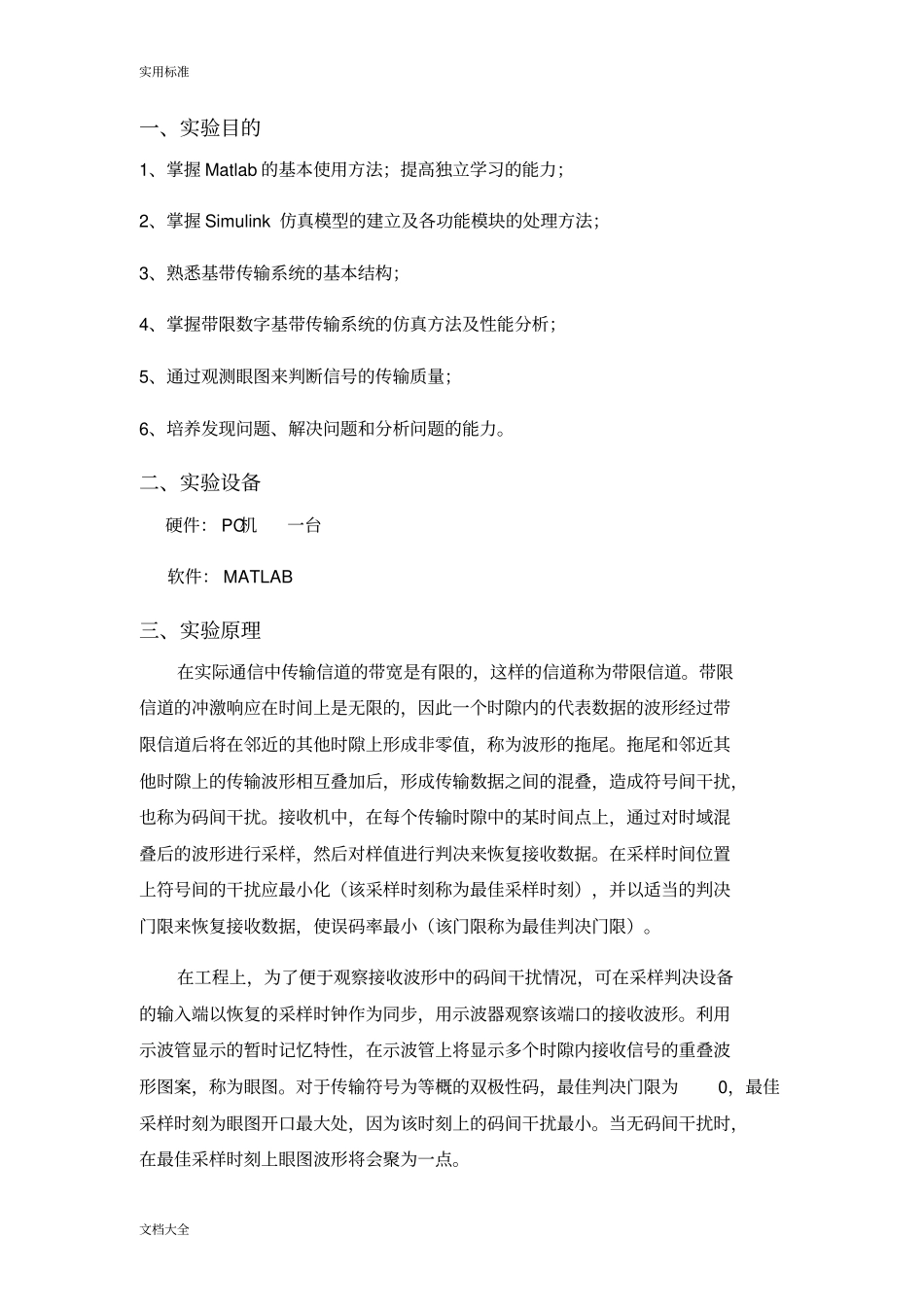

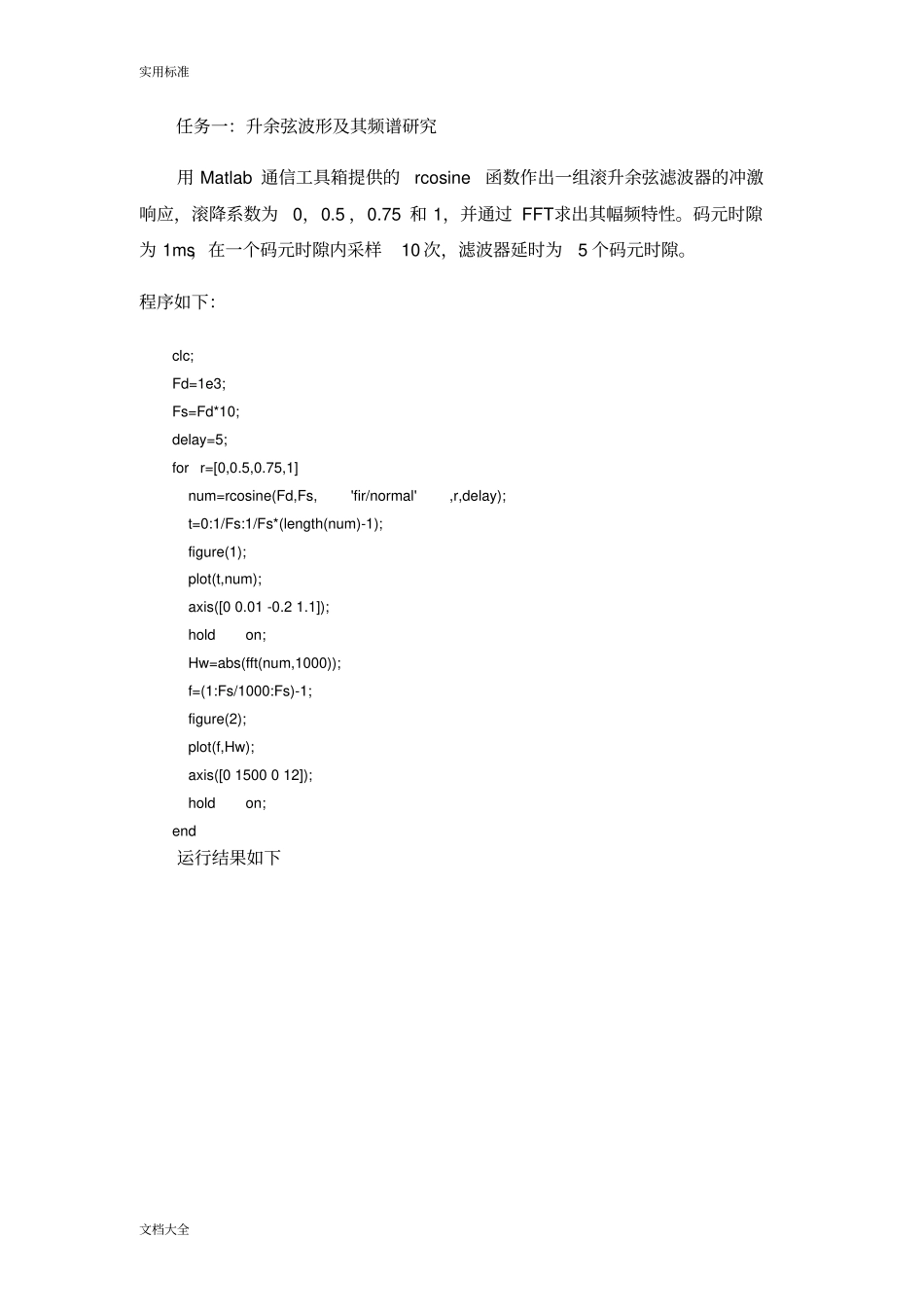

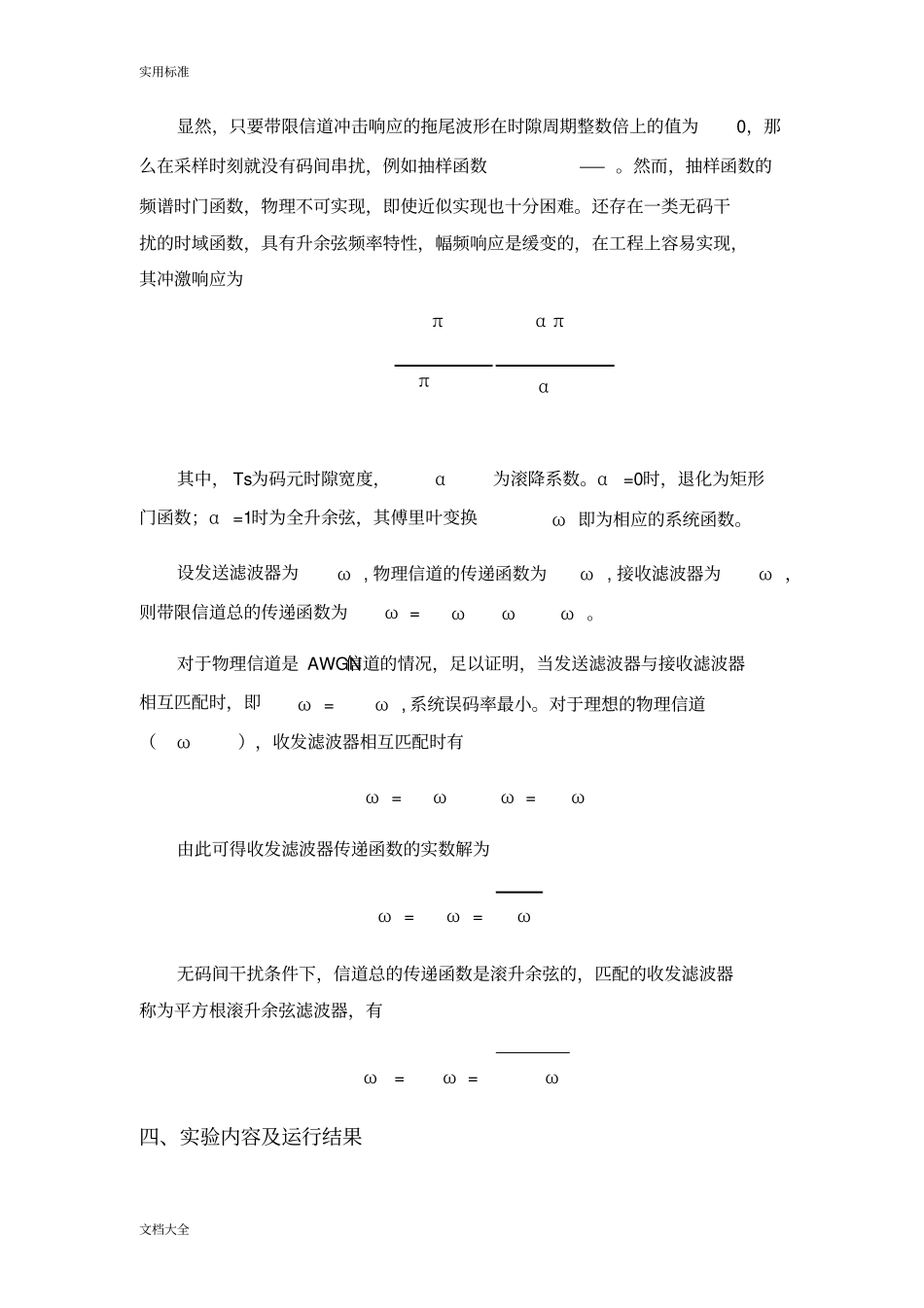

实用标准文档大全一、实验目的1、掌握Matlab的基本使用方法；提高独立学习的能力；2、掌握Simulink仿真模型的建立及各功能模块的处理方法；3、熟悉基带传输系统的基本结构；4、掌握带限数字基带传输系统的仿真方法及性能分析；5、通过观测眼图来判断信号的传输质量；6、培养发现问题、解决问题和分析问题的能力。二、实验设备硬件：PC机一台软件：MATLAB三、实验原理在实际通信中传输信道的带宽是有限的，这样的信道称为带限信道。带限信道的冲激响应在时间上是无限的，因此一个时隙内的代表数据的波形经过带限信道后将在邻近的其他时隙上形成非零值，称为波形的拖尾。拖尾和邻近其他时隙上的传输波形相互叠加后，形成传输数据之间的混叠，造成符号间干扰，也称为码间干扰。接收机中，在每个传输时隙中的某时间点上，通过对时域混叠后的波形进行采样，然后对样值进行判决来恢复接收数据。在采样时间位置上符号间的干扰应最小化（该采样时刻称为最佳采样时刻），并以适当的判决门限来恢复接收数据，使误码率最小（该门限称为最佳判决门限）。在工程上，为了便于观察接收波形中的码间干扰情况，可在采样判决设备的输入端以恢复的采样时钟作为同步，用示波器观察该端口的接收波形。利用示波管显示的暂时记忆特性，在示波管上将显示多个时隙内接收信号的重叠波形图案，称为眼图。对于传输符号为等概的双极性码，最佳判决门限为0，最佳采样时刻为眼图开口最大处，因为该时刻上的码间干扰最小。当无码间干扰时，在最佳采样时刻上眼图波形将会聚为一点。实用标准文档大全显然，只要带限信道冲击响应的拖尾波形在时隙周期整数倍上的值为0，那么在采样时刻就没有码间串扰，例如抽样函数。然而，抽样函数的频谱时门函数，物理不可实现，即使近似实现也十分困难。还存在一类无码干扰的时域函数，具有升余弦频率特性，幅频响应是缓变的，在工程上容易实现，其冲激响应为ππαπα其中，Ts为码元时隙宽度，α为滚降系数。α=0时，退化为矩形门函数；α=1时为全升余弦，其傅里叶变换ω即为相应的系统函数。设发送滤波器为ω,物理信道的传递函数为ω,接收滤波器为ω，则带限信道总的传递函数为ω=ωωω。对于物理信道是AWGN信道的情况，足以证明，当发送滤波器与接收滤波器相互匹配时，即ω=ω,系统误码率最小。对于理想的物理信道（ω），收发滤波器相互匹配时有ω=ωω=ω由此可得收发滤波器传递函数的实数解为ω=ω=ω无码间干扰条件下，信道总的传递函数是滚升余弦的，匹配的收发滤波器称为平方根滚升余弦滤波器，有ω=ω=ω四、实验内容及运行结果实用标准文档大全任务一：升余弦波形及其频谱研究用Matlab通信工具箱提供的rcosine函数作出一组滚升余弦滤波器的冲激响应，滚降系数为0，0.5，0.75和1，并通过FFT求出其幅频特性。码元时隙为1ms，在一个码元时隙内采样10次，滤波器延时为5个码元时隙。程序如下：clc;Fd=1e3;Fs=Fd*10;delay=5;forr=[0,0.5,0.75,1]num=rcosine(Fd,Fs,'fir/normal',r,delay);t=0:1/Fs:1/Fs*(length(num)-1);figure(1);plot(t,num);axis([00.01-0.21.1]);holdon;Hw=abs(fft(num,1000));f=(1:Fs/1000:Fs)-1;figure(2);plot(f,Hw);axis([01500012]);holdon;end运行结果如下实用标准文档大全任务二：滚升余弦滤波器设计设计一个滚升余弦滤波器，滚降系数为0.75。输入为4元双极性数字序列，符号速率为1000波特，设滤波器采样率为10000次/s，即在一个符号间隔中有10个采样点。请建立simulink仿真模型观察滚升余弦滤波器的输出波形、眼图以及功率谱。模型如下：实用标准文档大全参数设置：产生采样间隔为1e-3的4元整数（0,1,2,3）转换双极性（-3,-1,1,3）实用标准文档大全将基带数据采样率升高10倍滚降系数为0.75，滤波器延迟时间为3个数据时隙，即30个采样间隔实用标准文档大全降低4倍采样速率，使送入频谱仪采样率为2500次/s实用标准文档大全实用标准文档大全采样点数为10；每次扫描显示的符号个数为2；其余默认仿真结果：实用标准文档大全任务三：带限基带传输模型建立一个基带传输模型，发送数据为二进制双极性不归零码，发送滤波器为平方根升余弦滤波器，滚降系数0....
