常用垫片填料法兰选配培训教材教材VIP专享VIP免费

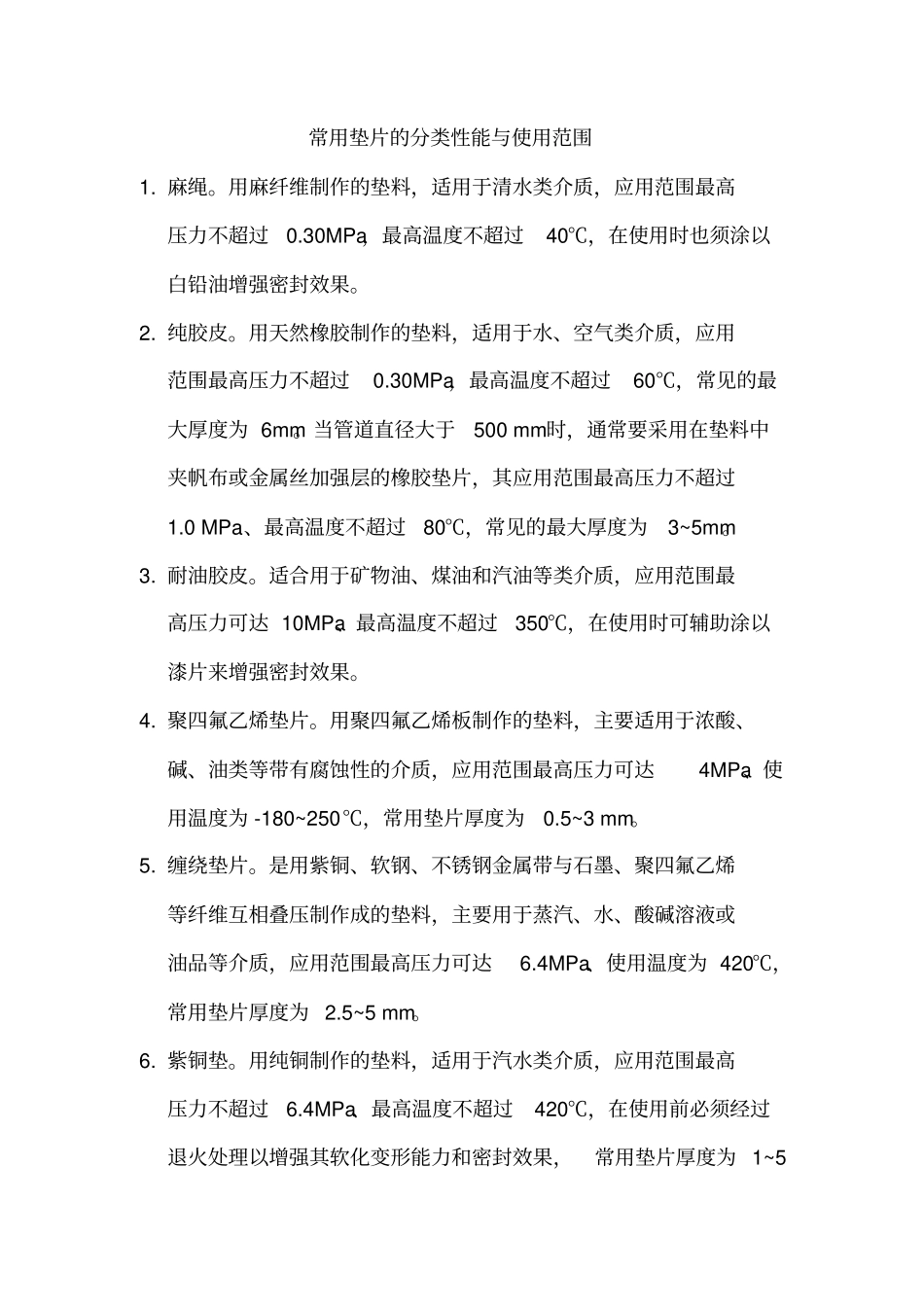

汽机检修部12月份培训资料目录常用垫片的分类性能与使用范围..........................................................................................................2垫片的安装工艺......................................................................................................................................4常用填料的分类、性能和和使用范围..................................................................................................5常见标准法兰的种类及用途..................................................................................................................6选配法兰紧固件的基本原则..................................................................................................................8常用垫片的分类性能与使用范围1.麻绳。用麻纤维制作的垫料，适用于清水类介质，应用范围最高压力不超过0.30MPa，最高温度不超过40℃，在使用时也须涂以白铅油增强密封效果。2.纯胶皮。用天然橡胶制作的垫料，适用于水、空气类介质，应用范围最高压力不超过0.30MPa，最高温度不超过60℃，常见的最大厚度为6mm。当管道直径大于500mm时，通常要采用在垫料中夹帆布或金属丝加强层的橡胶垫片，其应用范围最高压力不超过1.0MPa、最高温度不超过80℃，常见的最大厚度为3~5mm。3.耐油胶皮。适合用于矿物油、煤油和汽油等类介质，应用范围最高压力可达10MPa、最高温度不超过350℃，在使用时可辅助涂以漆片来增强密封效果。4.聚四氟乙烯垫片。用聚四氟乙烯板制作的垫料，主要适用于浓酸、碱、油类等带有腐蚀性的介质，应用范围最高压力可达4MPa、使用温度为-180~250℃，常用垫片厚度为0.5~3mm。5.缠绕垫片。是用紫铜、软钢、不锈钢金属带与石墨、聚四氟乙烯等纤维互相叠压制作成的垫料，主要用于蒸汽、水、酸碱溶液或油品等介质，应用范围最高压力可达6.4MPa、使用温度为420℃，常用垫片厚度为2.5~5mm。6.紫铜垫。用纯铜制作的垫料，适用于汽水类介质，应用范围最高压力不超过6.4MPa、最高温度不超过420℃，在使用前必须经过退火处理以增强其软化变形能力和密封效果，常用垫片厚度为1~5mm。7.钢垫。用纯铁、不锈钢、合金钢等制作的垫料，适用于高温高压的汽水类介质，应用范围最高压力可达20MPa、最高温度不超过600℃，在使用时必须制作成齿形并经过回火处理，以确保其硬度小于法兰结合面材质硬度、增强其软化变形能力和密封效果，常用垫片厚度为3~6mm。8.高强石墨复合垫片由纯石墨板或金属（齿板、平板、网）增强石墨板切割或冲压而成，具有众多卓越的密封性能，如：热稳定、自润滑、耐腐蚀、不老化、不发脆等，在苛刻的工况条件能长期稳定的使用，极少需要维护。适用范围：各种腐蚀性化学药品流体强碱、盐酸，硫酸等强腐蚀性液体、有机溶剂、液氮等。技术参数：温度：-200℃-+850℃；压力：0-40MPa；化学耐性：PH值0-14。垫片形式TypeofGaske1.无包边、内包边、外包边、内外包边2.基本型、齿板增强型、平板增强型、网增强型型式基本型齿板增强型平板增强型网增强型压缩率30%15~35%15~35%15~35%回弹率≥10%≥20%≥20%≥20%使用压力40bar200bar300bar200bar石墨密度0.7;1.01.01.01.0使用温度-240~550-240~550-240~550-240~550PH值0~140~140~140~14退火：将金属构件加热到高于或低于临界点，保持一定时间，随后缓慢冷却，从而获得接近平衡状态的组织与性能的金属热处理工艺。回火是工件淬硬后加热到AC1以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。钢的淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上某一温度，保温一段时间，使之全部或部分奥氏体1化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。垫片的安装工艺选配垫片的型式、尺寸时，应按照阀门密封面的规格来确定；而垫片材质的选择需要与阀门的工作状况、介质特性相...
