常规游梁式抽油机设计VIP免费

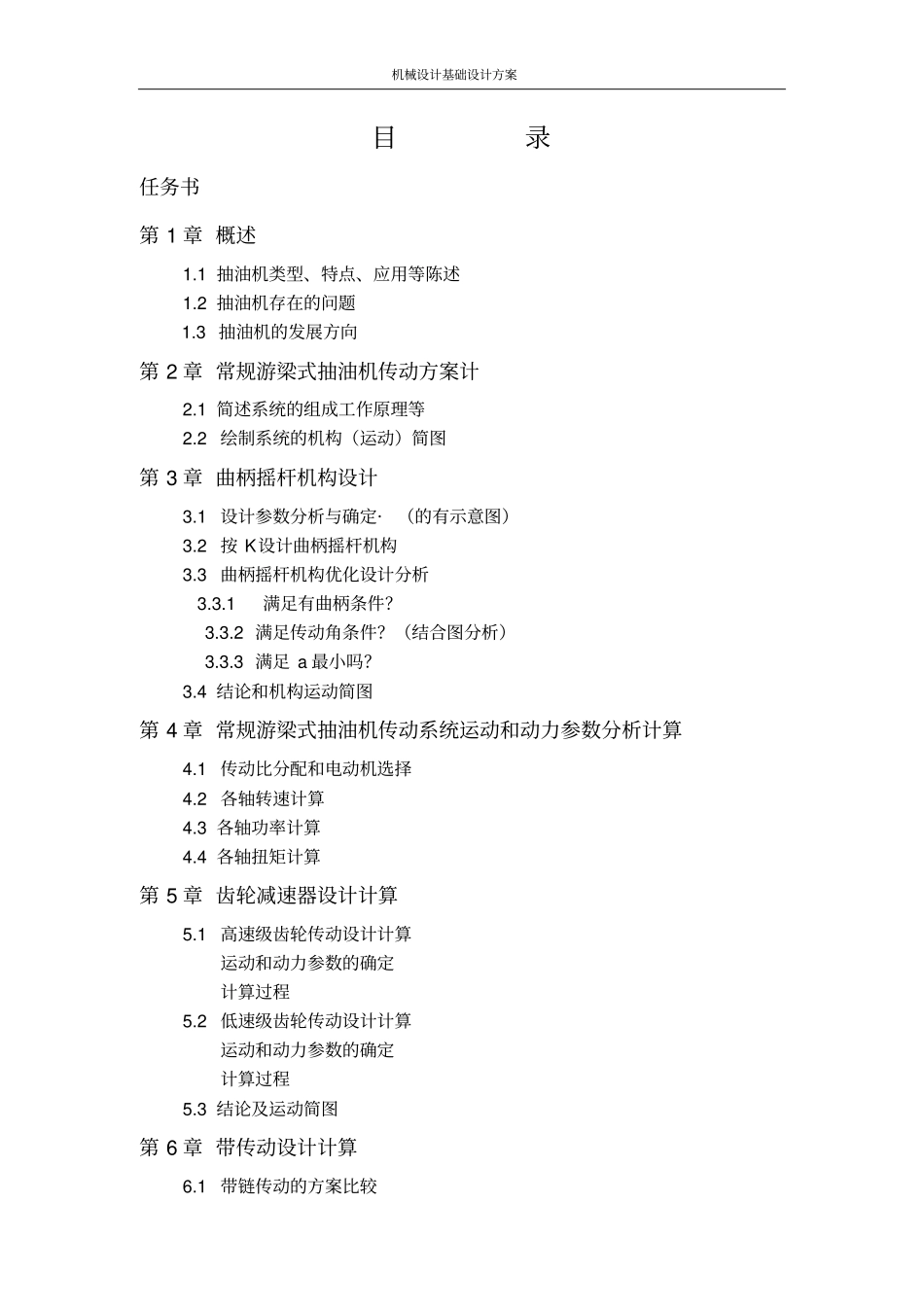

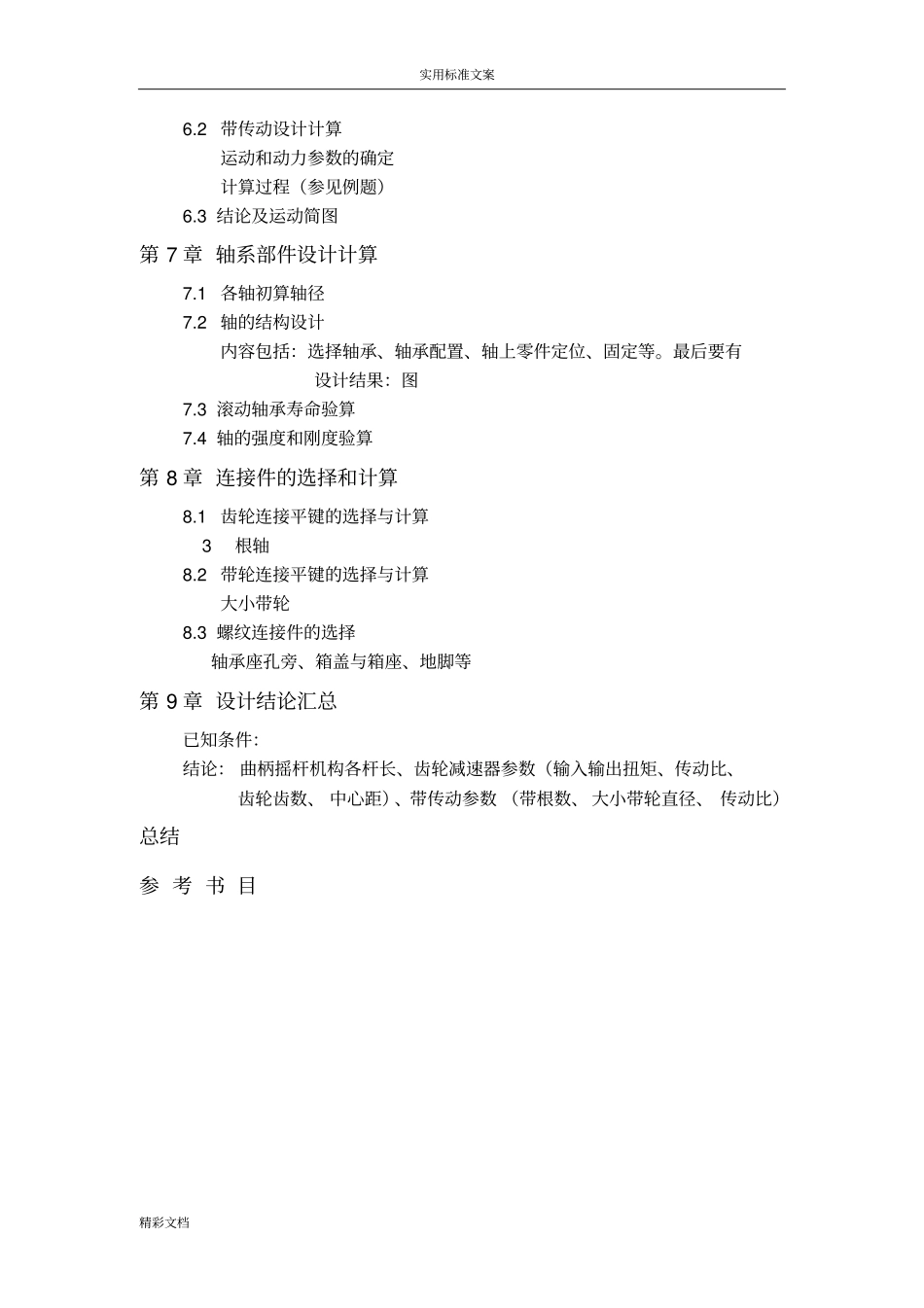

机械设计基础设计方案目录任务书第1章概述1.1抽油机类型、特点、应用等陈述1.2抽油机存在的问题1.3抽油机的发展方向第2章常规游梁式抽油机传动方案计2.1简述系统的组成工作原理等2.2绘制系统的机构（运动）简图第3章曲柄摇杆机构设计3.1设计参数分析与确定·（的有示意图）3.2按K设计曲柄摇杆机构3.3曲柄摇杆机构优化设计分析3.3.1满足有曲柄条件？3.3.2满足传动角条件？（结合图分析）3.3.3满足a最小吗？3.4结论和机构运动简图第4章常规游梁式抽油机传动系统运动和动力参数分析计算4.1传动比分配和电动机选择4.2各轴转速计算4.3各轴功率计算4.4各轴扭矩计算第5章齿轮减速器设计计算5.1高速级齿轮传动设计计算运动和动力参数的确定计算过程5.2低速级齿轮传动设计计算运动和动力参数的确定计算过程5.3结论及运动简图第6章带传动设计计算6.1带链传动的方案比较实用标准文案精彩文档6.2带传动设计计算运动和动力参数的确定计算过程（参见例题）6.3结论及运动简图第7章轴系部件设计计算7.1各轴初算轴径7.2轴的结构设计内容包括：选择轴承、轴承配置、轴上零件定位、固定等。最后要有设计结果：图7.3滚动轴承寿命验算7.4轴的强度和刚度验算第8章连接件的选择和计算8.1齿轮连接平键的选择与计算3根轴8.2带轮连接平键的选择与计算大小带轮8.3螺纹连接件的选择轴承座孔旁、箱盖与箱座、地脚等第9章设计结论汇总已知条件：结论：曲柄摇杆机构各杆长、齿轮减速器参数（输入输出扭矩、传动比、齿轮齿数、中心距）、带传动参数（带根数、大小带轮直径、传动比）总结参考书目实用标准文案精彩文档东北石油大学工程训练任务书课程机械设计基础题目常规游梁式抽油机传动系统设计专业装备01姓名学号主要内容、基本要求、主要参考资料等一、设计的目的1、综合利用所学的知识，培养解决生产实际问题的能力。2、掌握一般的机械传动系统设计方法和步骤。3、掌握基本机构一般的设计方法和步骤。4、熟悉和运用设计标准、规范及相关资料。培养独立解决问题的能力。二、机械设计的一般过程1、设计前的准备；2、总体方案设计；3、总体结构设计；4、零部件设计；5、联系厂家，生产样机，现场实验；6、根据实验，修改设计；7、编写设计说明书和使用说明书8、鉴定三、课程设计题目1、功能抽油机是将原油从井下举升到地面的主要采油设备之一。常用的有杆抽油设备主要由三部分组成：一是地面驱动设备即抽油机；二是井下的抽油泵，它悬挂在油井油管的下端；三是抽油杆，它将地面设备的运动和动力传递给井下抽油泵。三部分之间的相互位置关系如图1所示。抽油机由电动机驱动，经减速传动系统和执行系统带动抽油杆及抽油泵柱塞作上下往复移动，从而实现将原油从井下举升到地面的目的。悬点载荷P、抽油杆冲程S和冲次n是抽油机工作的三个重要参数。悬点指执行系统与抽油杆的联结点，悬点载荷P（kN）指抽油机工作过程中作用于悬点的载荷；抽油杆冲程S（m）指抽油杆上下往复运动的最大位移；冲次n（次/min）指单位时间内柱塞往复运动的次数。假设悬点载荷P的静力示功图如图2所示。在柱塞上冲程过程中，由于举升原油，作用于悬点的载荷为P1，它等于原油的重量加上抽油杆和柱塞自身的重量；在柱塞下冲程过程中，原油已释放，此时作用于悬点的载荷为P2，它就等于抽油杆和柱塞自身的重量。四、原始数据及设计要求实用标准文案精彩文档假设电动机作匀速转动，抽油杆（或执行系统）的运动周期为T。两种油井工况图1抽油机系统示意图图2静力示功图分别为：工况1：抽油杆上冲程的时间为8T/15，下冲程的时间为7T/15。工况2：抽油杆上冲程时间与下冲程时间相等。两种工况下抽油机的设计参数如表1所示。表1抽油机的设计参数组号1234冲程S(m)1.41.61.82.0冲次n(次/min)5678悬点载荷P（kN）P1=40，P2=15P1=20，P2=5五、设计任务实用标准文案精彩文档1、根据任务要求，进行抽油机机械系统总体方案设计，确定减速传动系统、执行系统的组成，绘制系统方案示意图。2、根据设计参数和设计要求，采用优化算法进行执行系统（执行机构）的运动尺寸设计，优化目标为抽油杆上冲程悬点加速度为最小，并应使执行系统具有较好的传力性能。3、建立执行...
