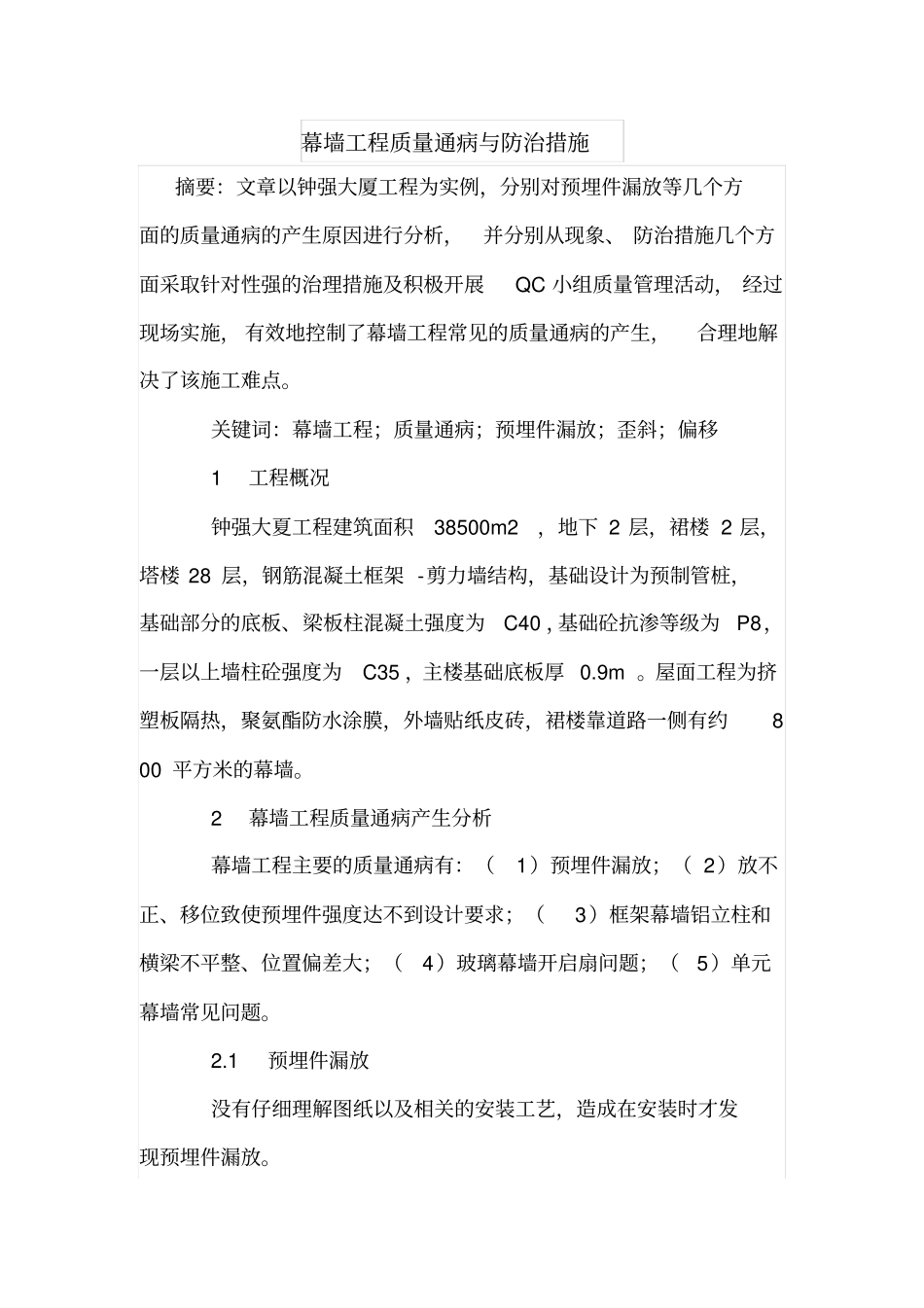

幕墙工程质量通病与防治措施摘要：文章以钟强大厦工程为实例，分别对预埋件漏放等几个方面的质量通病的产生原因进行分析，并分别从现象、防治措施几个方面采取针对性强的治理措施及积极开展QC小组质量管理活动，经过现场实施，有效地控制了幕墙工程常见的质量通病的产生，合理地解决了该施工难点。关键词：幕墙工程；质量通病；预埋件漏放；歪斜；偏移1工程概况钟强大夏工程建筑面积38500m2，地下2层，裙楼2层，塔楼28层，钢筋混凝土框架-剪力墙结构，基础设计为预制管桩，基础部分的底板、梁板柱混凝土强度为C40，基础砼抗渗等级为P8，一层以上墙柱砼强度为C35，主楼基础底板厚0.9m。屋面工程为挤塑板隔热，聚氨酯防水涂膜，外墙贴纸皮砖，裙楼靠道路一侧有约800平方米的幕墙。2幕墙工程质量通病产生分析幕墙工程主要的质量通病有：（1）预埋件漏放；（2）放不正、移位致使预埋件强度达不到设计要求；（3）框架幕墙铝立柱和横梁不平整、位置偏差大；（4）玻璃幕墙开启扇问题；（5）单元幕墙常见问题。2.1预埋件漏放没有仔细理解图纸以及相关的安装工艺，造成在安装时才发现预埋件漏放。2.2预埋件放不正、移位土建安装的模板不垂直，支撑不牢固；预埋件埋设时没有复验；浇捣混凝土时没有及时调整位置。2.3框架幕墙铝立柱和横梁不平整、位置偏差大立柱定位不准，位置偏差超过2mm，造成分格宽度误差超过3mm等；立柱的垂直度和横梁的水平度偏差大；横梁和立柱间的空隙大于3mm；插芯长度不够；横梁翘尾巴。2.4玻璃幕墙开启扇问题开启扇开启不灵活；开启扇脱落；开启扇密闭性能差，胶条未压紧；开启扇开启角度过大。3治理措施3.1预埋件漏放的防治现象：安装时才发现预埋件漏放。原因：没有仔细理解图纸以及相关的安装工艺，还有要表现在设计图纸不规范和设计图纸滞后、不配套。防治措施：对设计上的问题，建设单位应在前期就有明确的做法，并对没计单位提出详细的要求，由设计单位根据建设单位要求精确的计算，设计出详细施工说明和详图，而非在施工期间才对幕墙进行深化设计。施工单位要仔细审图，并结合实际施工操作及时提出问题，不能凭主观经验施工，在主体结构施工完成后，才确定幕墙施工设计。要是不可避免出现设计滞后，也要提出合理化建议给建设单位，减少变更修改，从而减少预埋件漏放的现象。施工工序：看懂图纸→技术交底→测量尺寸→确定埋板大概位置→探测钢筋→调整埋板位置→定准孔位打孔。3.2预埋件放不正、移位的防治现象：预埋件放不正、移位，造成构件无法固定或固定的长度不足。原因：（1）管理人员对施工工人交底不到位，工人质量意识薄弱，看错图纸尺寸，测量放错线；（2）土建结构整体偏差，造成预埋件一起偏差；（3）预埋件没有固定牢固，和结构钢筋、模板连接不牢，在震捣混凝土时跑位；（4）预埋件设计或者加工错误。防治措施：（1）应进行专项技术交底，并由专业人员负责埋设；（2）预埋件焊接固定应在模板安装结束，并通过验收后方可进行预埋件固定施工；（3）预埋件安放在固定好的模板上，按图纸分格做出埋件位置详细的标记，底埋用铁钉固定在模板上，侧埋用钢丝将埋件绑扎或用电焊在梁板柱的箍筋上，埋件的标高偏差≤10mm，埋件位置与设计位置的偏差≤20mm，并在合模前进行复查；（4）在浇捣砼的施工过程中，应随时复核相关的尺寸，对于偏差大的部位应及时处理；（5）锚栓应在梁、板、柱的外排主筋的内侧，防止砼崩边，即胀栓孔位距结构边缘的距离控制在≥5㎝；（6）多和设计人员沟通。施工工序：看懂图纸→技术交底→测量尺寸→放置埋件→复核尺寸→固定埋件。3.3框架幕墙铝立柱和横梁不平整、位置偏差大的防治现象：（1）立柱定位不准，位置偏差超过2mm，造成分格宽度误差超过3mm；（2）横梁和立柱间的空隙大于3mm；（3）立柱的垂直度和横梁的水平度偏差大；（4）插芯长度不够；（5）横梁翘尾巴。原因：（1）定位放线不准，工人随意施工，质量意识低；（2）立柱标高位置未调准，螺栓未拧紧，立柱上连接横梁的孔位不准；（3）横梁加工误差；（4）插芯长度不够有可能是材料丢失而不补料，将剩余插芯锯成两段用；（5）立柱上连接横梁的孔大了或螺栓小了，...
