干式变压器试验指导VIP专享VIP免费

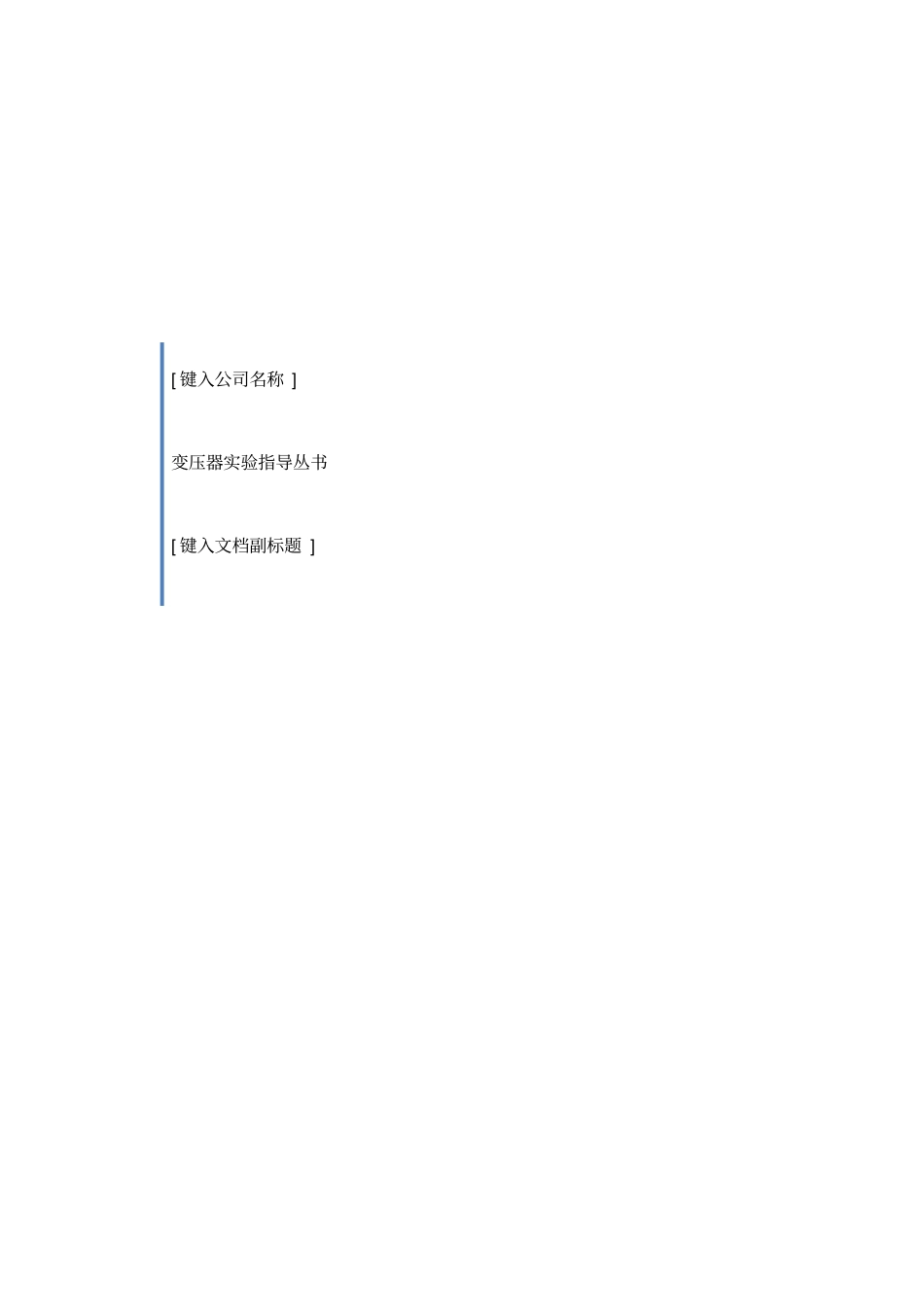

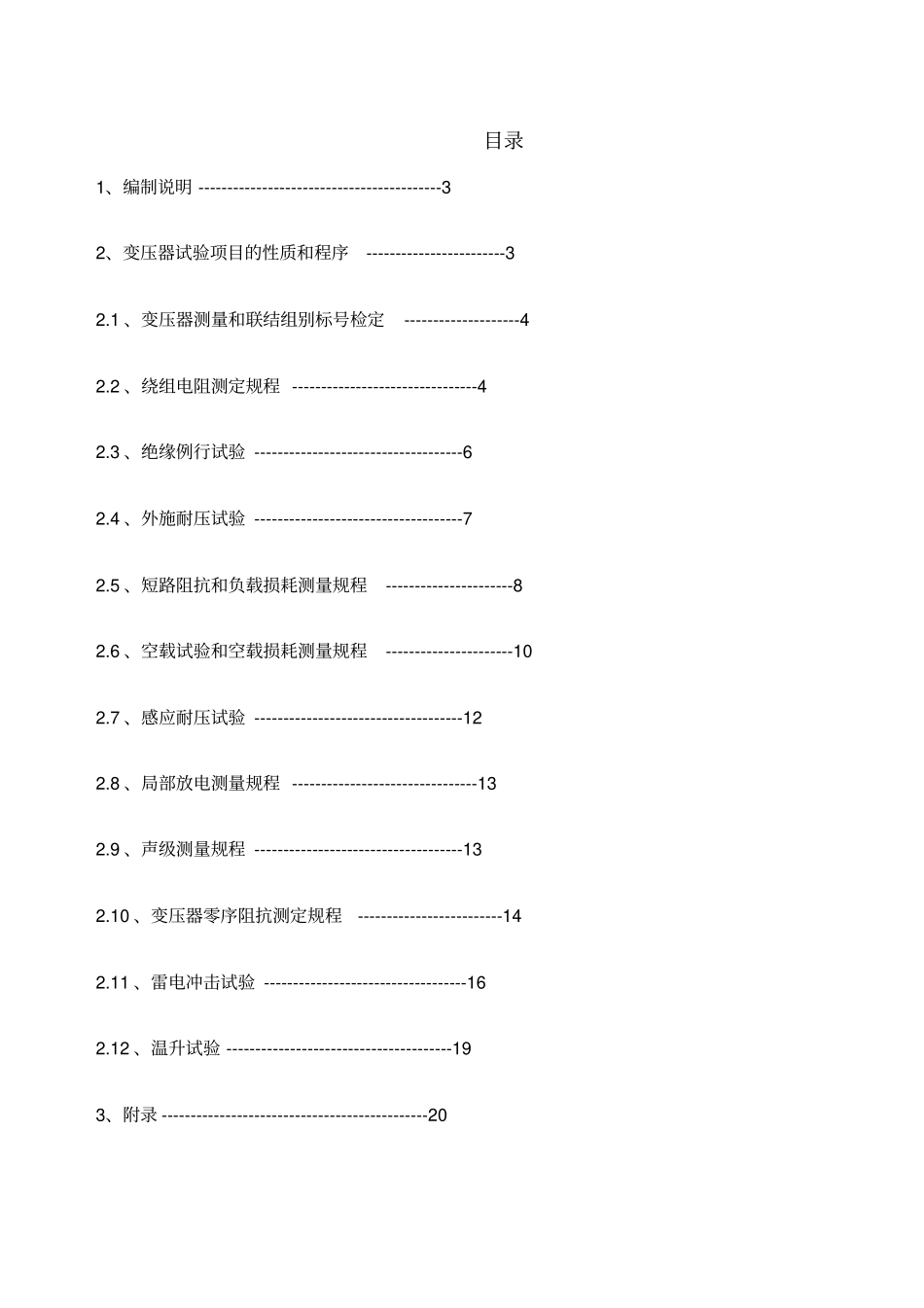

[键入公司名称]变压器实验指导丛书[键入文档副标题]目录1、编制说明------------------------------------------32、变压器试验项目的性质和程序------------------------32.1、变压器测量和联结组别标号检定--------------------42.2、绕组电阻测定规程--------------------------------42.3、绝缘例行试验------------------------------------62.4、外施耐压试验------------------------------------72.5、短路阻抗和负载损耗测量规程----------------------82.6、空载试验和空载损耗测量规程----------------------102.7、感应耐压试验------------------------------------122.8、局部放电测量规程--------------------------------132.9、声级测量规程------------------------------------132.10、变压器零序阻抗测定规程-------------------------142.11、雷电冲击试验-----------------------------------162.12、温升试验---------------------------------------193、附录----------------------------------------------201、编制说明《试验工作指导书》是根据GB1094.11-2007、GB1094.1,2—1996、GB1094.3，5-2003、GB/T10228-1996、JB/T501-2006等标准的要求,按照公司现有的试验设备的具体情况及试验经验编制的，是我公司干式变压器试验操作方法的依据。特殊变压器试验也可以参照进行。它规定了变压器试验项目的性质和程序，制订了所做试验项目的试验规程。因本规程是根据我公司现有的试验设备、仪器具体情况制订的，故添置新型设备仪器时，须经修订，方可实施。因短路承受能力试验需委托外单位试验，故未制订试验规程，待委托时，提出试验技术要求。在实际执行中，如遇不当之处，可随时提出，加以修订。2、变压器试验项目的性质和程序本程序未注明的试验项目属例行试验。1、电压比测量2、联结组标号检定3、绕组电阻测量4、绝缘电阻测量5、外施耐压试验6、阻抗电压及负载损耗测量7、感应耐压试验8、局部放电测量9、空载损耗及空载电流测量10、雷电冲击试验（型式试验）11、三相变压器零序阻抗测量（特殊试验）12、温升试验（型式试验）13、声级测量（特殊试验）2.1、电压比测量和联接组别标号检定1、适用范围适用于各种变压器成品或半成品各对绕组，所有分接位置电压比联结组的测定。电压比测定有“电桥法”、“双电压表法”和“标准互感器”三种，本规程采用“标准互感器”法进行测量。2、使用仪器仪表变压器匝比测试仪ZB3A智能型（山西机电设计研究院自动化所）变压器匝比测试仪SR2000（河北保定斯锐）3、根据GB1094.1-1996，电压比允许误差范围如下：主分接：a:规定电压比的±0.5%；b:实际阻抗百分数的±1/10；取a,b的最小者，对于目前我公司情况，阻抗电压为6%时，偏差小于±0.5%；阻抗电压为4%时，偏差小于±0.4%。其他分接；按协议，但不低于a,b中的较小者。4、具体操作规程见使用说明书；2.2、绕组直流电阻测定规程1、适用范围所有变压器成品或半成品电阻测定。2、应用仪器仪表变压器直流电阻测试仪JD2510、JD2520、（金迪科学仪器有限公司）JYR-20D(金源科学仪器有限公司)。3、测量过程3.1采用电桥法测量线圈直流电阻，电流档位选择见F2.2-1。电阻范围100mΩ--40Ω1mΩ—8Ω1mΩ--3Ω1mΩ—1.5Ω采用档位1A5A10A20AF2.2-13.2测量时，应准确记录当时环境温度（摄氏）。3.2.1、对测量半成品电阻时，应以当时室温作为试验温度。3.2.2、当产品温度较高时，应停放一段时间，待温度降至室温时再进行测量。3.2.3、当被使变压器长时间静放，且不受外来热源的影响，其周围温度亦可以作为线圈温度。3.3、测量时，非被使线圈均应开路，所施加的直流电源应不大于线圈额定电流的1/5。3.4、根据线圈直流的设计值，按F2.2-1选择合适的电流档位。按JD2520B使用说明书正确接线和操作。3.5、带有分接的线圈，应在所有分接下测量直流电阻。3.6、不论线圈是D接或Y接，均测定其线电阻；当发现线圈有故障时，加测相电阻。4、试验结果处理4.1计算三相（包括各相应分接）的直流电阻不平衡率，以三相中实测最大值减去最小值作分子，三相平均值作分母进行计算。4.2国家标准规定绕组电阻...
