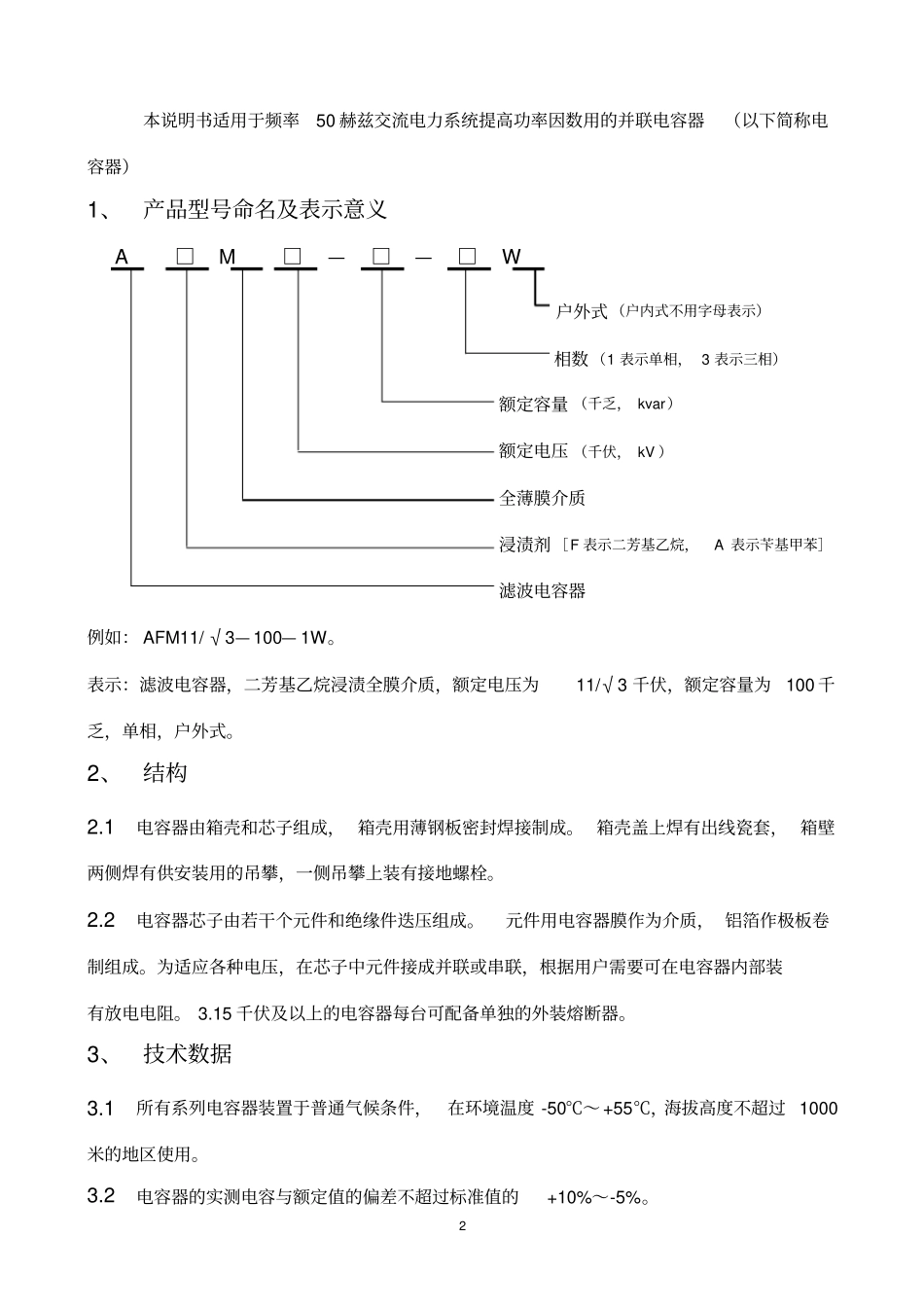

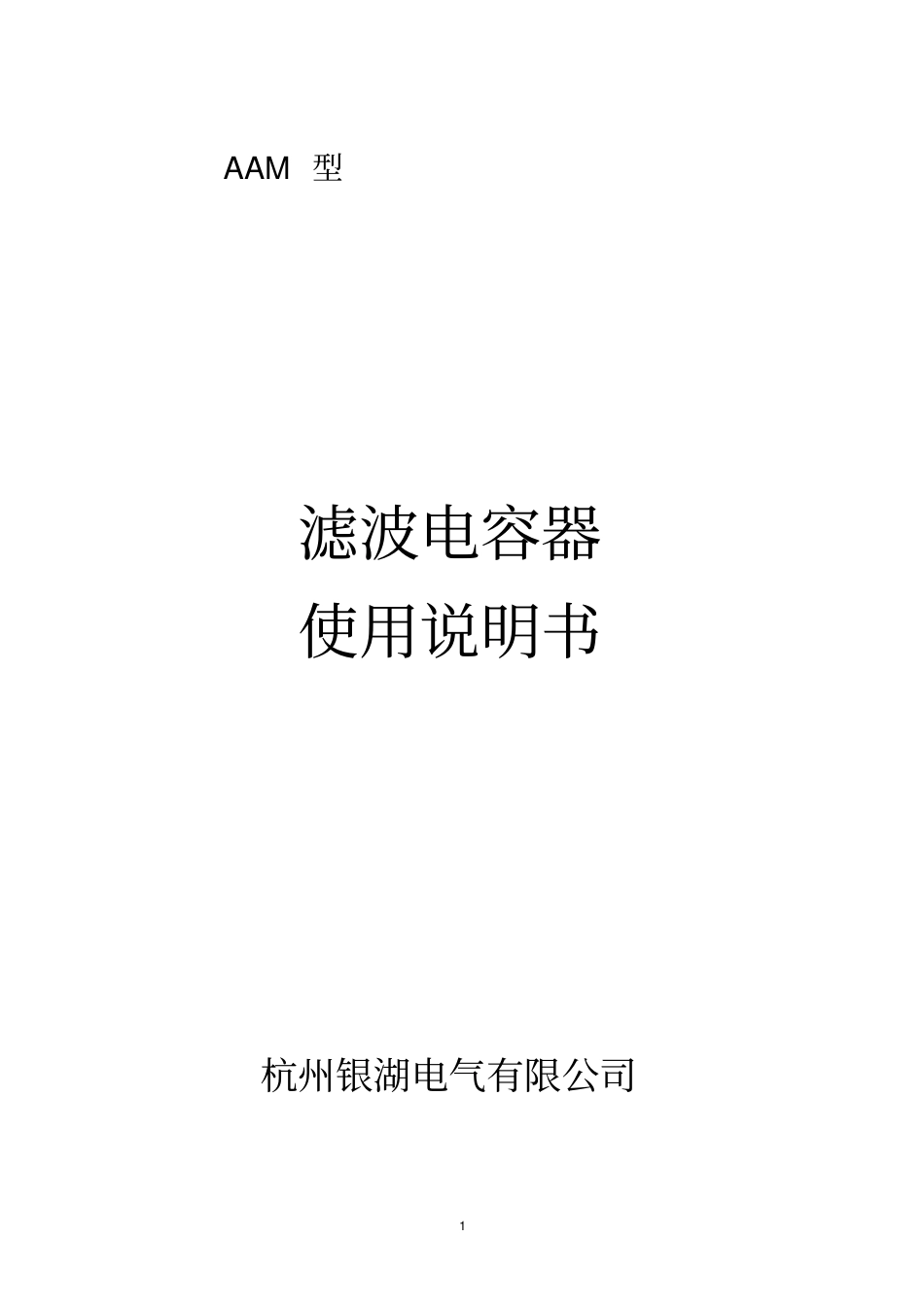

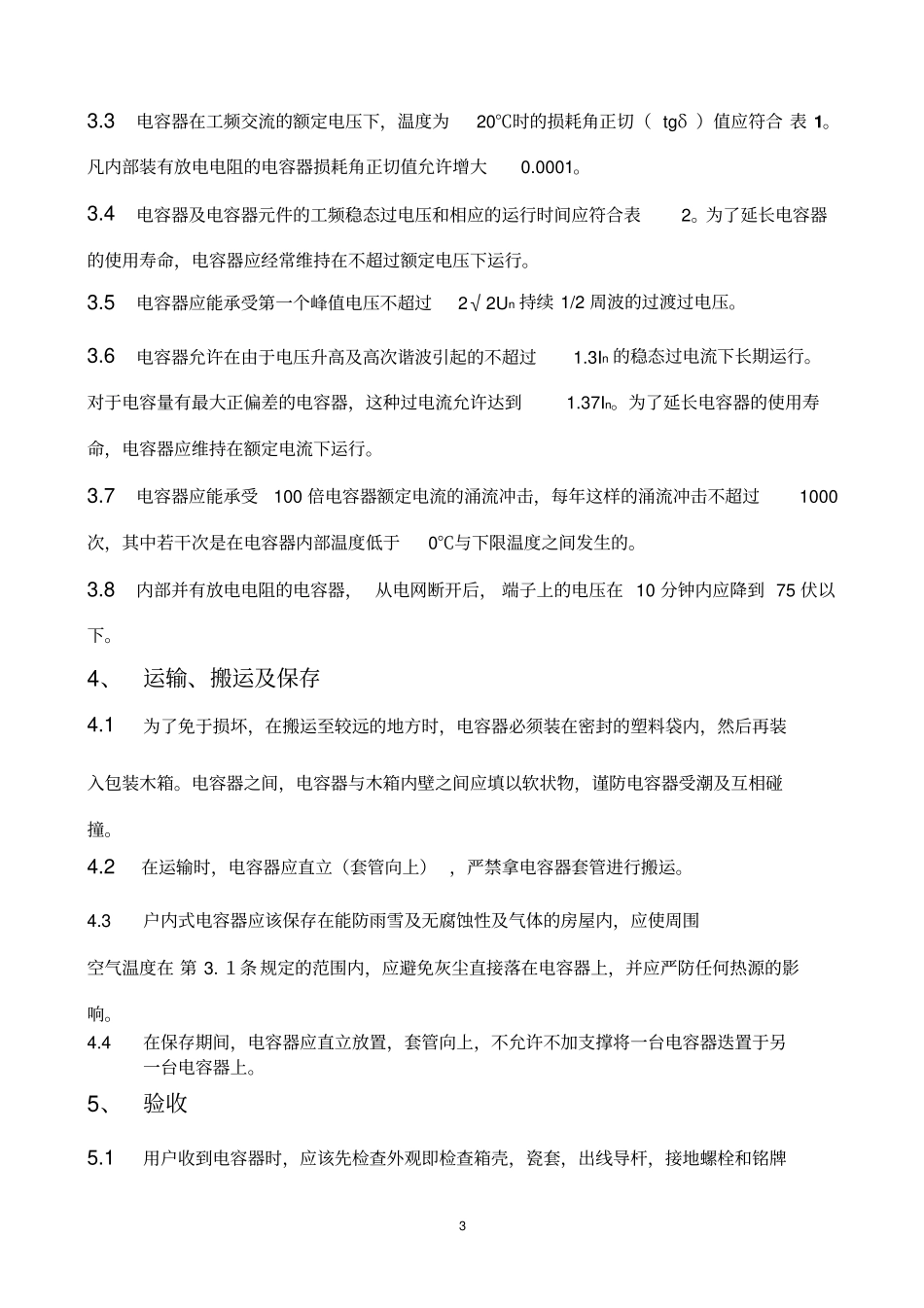

1AAM型滤波电容器使用说明书杭州银湖电气有限公司2本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器(以下简称电容器)1、产品型号命名及表示意义A□M□—□—□W户外式(户内式不用字母表示)相数(1表示单相,3表示三相)额定容量(千乏,kvar)额定电压(千伏,kV)全薄膜介质浸渍剂[F表示二芳基乙烷,A表示苄基甲苯]滤波电容器例如:AFM11/√3—100—1W。表示:滤波电容器,二芳基乙烷浸渍全膜介质,额定电压为11/√3千伏,额定容量为100千乏,单相,户外式。2、结构2.1电容器由箱壳和芯子组成,箱壳用薄钢板密封焊接制成。箱壳盖上焊有出线瓷套,箱壁两侧焊有供安装用的吊攀,一侧吊攀上装有接地螺栓。2.2电容器芯子由若干个元件和绝缘件迭压组成。元件用电容器膜作为介质,铝箔作极板卷制组成。为适应各种电压,在芯子中元件接成并联或串联,根据用户需要可在电容器内部装有放电电阻。3.15千伏及以上的电容器每台可配备单独的外装熔断器。3、技术数据3.1所有系列电容器装置于普通气候条件,在环境温度-50℃~+55℃,海拔高度不超过1000米的地区使用。3.2电容器的实测电容与额定值的偏差不超过标准值的+10%~-5%。33.3电容器在工频交流的额定电压下,温度为20℃时的损耗角正切(tgδ)值应符合表1。凡内部装有放电电阻的电容器损耗角正切值允许增大0.0001。3.4电容器及电容器元件的工频稳态过电压和相应的运行时间应符合表2。为了延长电容器的使用寿命,电容器应经常维持在不超过额定电压下运行。3.5电容器应能承受第一个峰值电压不超过2√2Un持续1/2周波的过渡过电压。3.6电容器允许在由于电压升高及高次谐波引起的不超过1.3In的稳态过电流下长期运行。对于电容量有最大正偏差的电容器,这种过电流允许达到1.37In。为了延长电容器的使用寿命,电容器应维持在额定电流下运行。3.7电容器应能承受100倍电容器额定电流的涌流冲击,每年这样的涌流冲击不超过1000次,其中若干次是在电容器内部温度低于0℃与下限温度之间发生的。3.8内部并有放电电阻的电容器,从电网断开后,端子上的电压在10分钟内应降到75伏以下。4、运输、搬运及保存4.1为了免于损坏,在搬运至较远的地方时,电容器必须装在密封的塑料袋内,然后再装入包装木箱。电容器之间,电容器与木箱内壁之间应填以软状物,谨防电容器受潮及互相碰撞。4.2在运输时,电容器应直立(套管向上),严禁拿电容器套管进行搬运。4.3户内式电容器应该保存在能防雨雪及无腐蚀性及气体的房屋内,应使周围空气温度在第3.1条规定的范围内,应避免灰尘直接落在电容器上,并应严防任何热源的影响。4.4在保存期间,电容器应直立放置,套管向上,不允许不加支撑将一台电容器迭置于另一台电容器上。5、验收5.1用户收到电容器时,应该先检查外观即检查箱壳,瓷套,出线导杆,接地螺栓和铭牌4的正确性以及是否漏油。5.2验收时,如果检查电容器的电容,应用测量相对误差不大于3%的仪器进行。三相电容器应按表3所示方法进行确定。6、安装6.1各系列电容器应安装在能够满足第3.1条要求的地方。户内式电容器还应装在无腐蚀性蒸汽和气体下,不受雨雪、灰尘等侵袭,且通风良好的房屋内。6.2电容器可安装在铁架上,分层布置不宜超过三层,每层不应超过两排。为保持通风良好,每层电容器间距不应小于100mm,排距不应小于200mm。电容器底部距地面户内不应小于200mm,户外不应小于300mm,装置顶部至屋顶净距不应小于1000mm。6.3不得安装妨碍空气流通的水平层间隔板,冷却空气的出风口应安装在每组电容器的上面。6.4当电容器在装架子之前,要分配一次电容,使其相间电容平衡(平衡度为5%)。6.5电容器的接线,应采用软导线。电容器的布置应使铭牌向外,以便于工作于工作人员检查。6.6当电容器的额定电压与网路相同时,可以将电容器直接装在铁架上,并将电容器的外壳接地,接地部位应保持良好接触。单相电容器电压等级低于网路额定电压采用星形接线、串联使用时应将电容器外壳对地绝缘,其绝缘水平应不低于网路额定电压。6.7当单相电容器的额定电压等级为6.6/√3、11/√3kV采用星接线时允许外壳直接接地使用。6.8除以上所述还应考虑以下...
