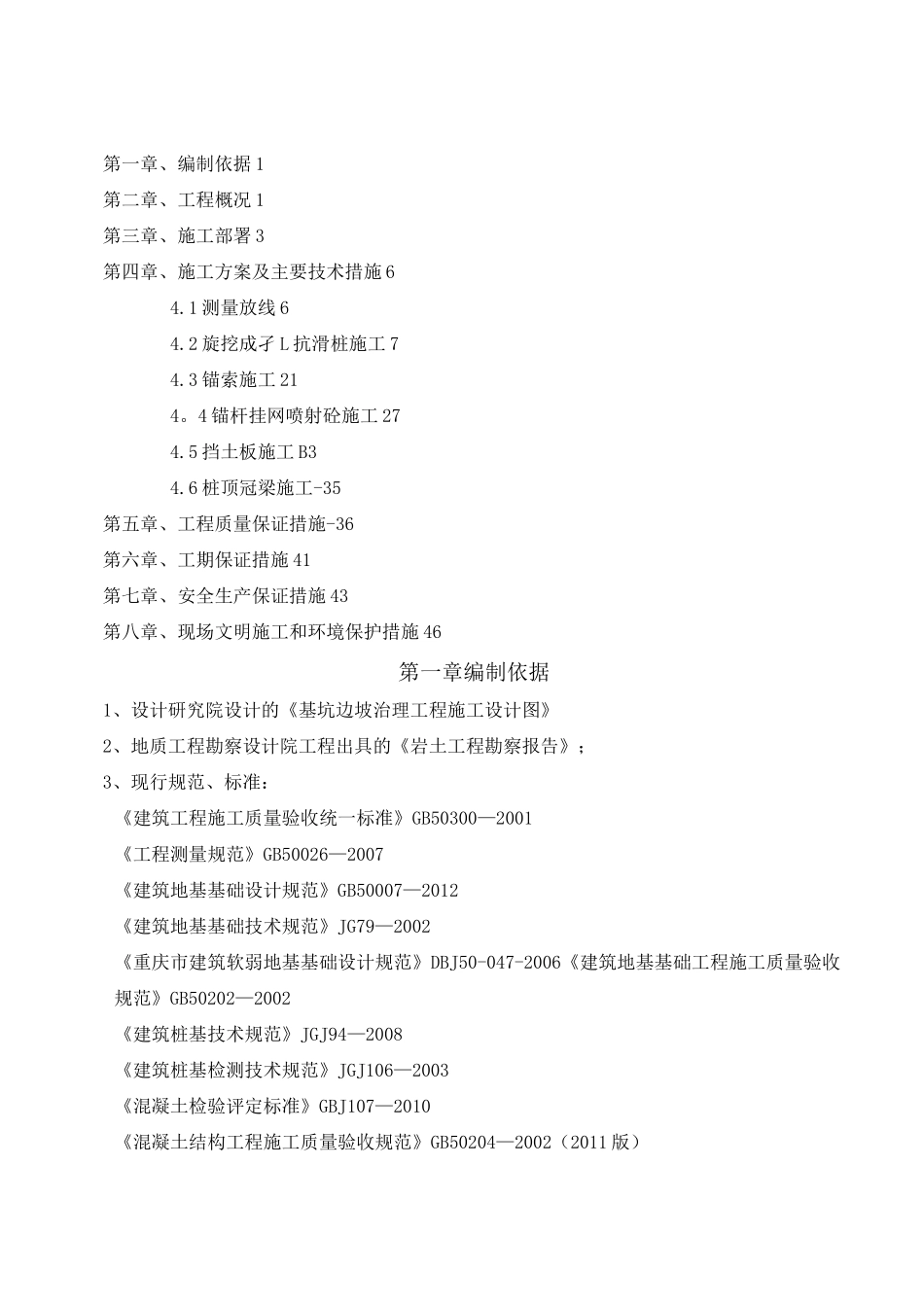

第一章、编制依据1第二章、工程概况1第三章、施工部署3第四章、施工方案及主要技术措施64.1测量放线64.2旋挖成孑L抗滑桩施工74.3锚索施工214。4锚杆挂网喷射砼施工274.5挡土板施工B34.6桩顶冠梁施工-35第五章、工程质量保证措施-36第六章、工期保证措施41第七章、安全生产保证措施43第八章、现场文明施工和环境保护措施46第一章编制依据1、设计研究院设计的《基坑边坡治理工程施工设计图》2、地质工程勘察设计院工程出具的《岩土工程勘察报告》；3、现行规范、标准：《建筑工程施工质量验收统一标准》GB50300—2001《工程测量规范》GB50026—2007《建筑地基基础设计规范》GB50007—2012《建筑地基基础技术规范》JG79—2002《重庆市建筑软弱地基基础设计规范》DBJ50-047-2006《建筑地基基础工程施工质量验收规范》GB50202—2002《建筑桩基技术规范》JGJ94—2008《建筑桩基检测技术规范》JGJ106—2003《混凝土检验评定标准》GBJ107—2010《混凝土结构工程施工质量验收规范》GB50204—2002（2011版）1《钢筋机械连接通用技术规程》JGJ107—2010《建筑机械使用安全技术规程》JGJ33-2001《建筑施工安全检查标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ46—2005第二章工程概况2。1地理位置2.2项目概况因建筑物布置和建设配套的需要，本项目土石方采用整体大开挖，从而致使开挖基底与小区道路间存在高达7〜19m的高边坡。为了施工区域的安全和红石路、小区道路路基的稳定，边坡支护情况如下:1、北侧段采用桩锚结构支挡，桩径有1。8m、2m,桩间距6m（局部凸角段加密为3m）,嵌入中等风化深度见设计立面图•离桩顶3。50m设置一排锚索。桩间挡板厚度200mm，对土层及强风化段桩间挡板采用现浇钢筋混凝土面板，中等风化段采用喷射混凝土面板进行支护，伸缩缝约20m—道。桩采用旋挖跳桩法进行施工，钢筋有HRB400、HRB335.混凝土强度等级C40。2、南侧B线段采用桩板挡墙进行支挡，桩径有1。5m、1.8m、2m、2。2m，桩间距6m（局部调整为4m或4.5m），嵌入中等风化深度见设计立面图。桩间挡板厚度200mm，对坡顶土层及强风化采用现浇钢筋混凝土面板，中等风化岩石段采用喷射混凝土面板进行支护，伸缩缝约25m一道。桩采用旋挖跳桩法进行施工，钢筋有HRB400、HRB335。混凝土强度等级C40.局部采用锚杆挂网喷射进行支挡。3、东侧C线段采用桩锚结构支挡,桩径有0.8m、1.2m,桩间距2.5m（局部调整为1.8m），嵌入中等风化深度见设计立面图。离桩顶3.0m（5m）设置一排锚索.桩间挡板厚度200mm,对坡顶土层及强风化采用现浇钢筋混凝土面板，中等风化岩石段采用喷射混凝土面板进行支护，伸缩缝约20m一道.桩采用旋挖跳桩法进行施工,钢筋有HRB400、HRB335。混凝土强度等级C40。4、桩顶冠梁宽同桩直径，高500mm，钢筋采用HRB335①18、HPB300①10，混凝土强度等级C40.5、预应力锚索杆体材料由15、12、10束采用1X7标准型-15。20—1860预应力钢绞线组成，参数详见下表。2锚索类型试验荷载值（KN）15束1X7415。2208912束1X7①s15.2167110束1X7①s15.21393本工程预应力锚索主要技术参数：⑴孔径：①145；倾角：30°、25°⑵杆体材料：15束、12束、10束1X7①s15.2钢绞线；⑶灌注材料：采用M30水泥砂浆，浆体材料要求：普硅32.5水泥，砂应选用中细砂,当采用特细砂是其细度模数不宜小于0。7。注浆压力0。6MPa。⑷锚具：采用OVM系列之OVM15型张拉锚具，型号为OVM15—15、OVM15—12.2。3工程地质条件1、地形、地貌：场地属侵蚀剥蚀浅丘山包、斜坡、平坝及沟槽地貌，北侧以浅丘山包、平坝为主,南侧以斜坡、沟槽为主,总体呈北东高、南西低。北侧地形大部分地段为平坦建筑撤除区,局部为陡坎等，其地形坡角0〜5°；南侧地形大部分为斜坡，地形坡角一般15~30°、最大约36°、局部地段为缓坡、平坝及陡坎等.2、水文条件：场地内无河流等地表水体，仅局部沟槽地段存在沖沟，但勘察期间均为干沟。3、地质构造据调查与工程地质测绘，场地位金鳌寺向斜西翼，岩层产状120°Z7°，无断层通过，基岩构造裂隙不发育,地质构造简单，基岩面为结合性很差的软弱结构面，场区见2组主要构造裂隙,主要特征如下：错误!组裂隙：98°Z80°，结构面平直...
