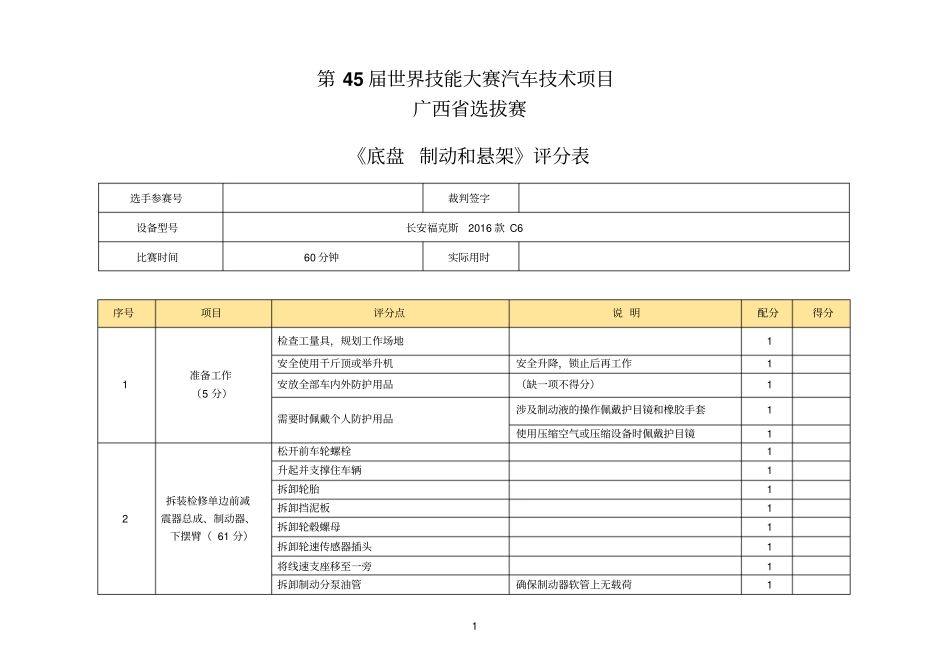

1第45届世界技能大赛汽车技术项目广西省选拔赛《底盘制动和悬架》评分表选手参赛号裁判签字设备型号长安福克斯2016款C6比赛时间60分钟实际用时序号项目评分点说明配分得分1准备工作（5分）检查工量具，规划工作场地1安全使用千斤顶或举升机安全升降，锁止后再工作1安放全部车内外防护用品（缺一项不得分）1需要时佩戴个人防护用品涉及制动液的操作佩戴护目镜和橡胶手套1使用压缩空气或压缩设备时佩戴护目镜12拆装检修单边前减震器总成、制动器、下摆臂（61分）松开前车轮螺栓1升起并支撑住车辆1拆卸轮胎1拆卸挡泥板1拆卸轮毂螺母1拆卸轮速传感器插头1将线速支座移至一旁1拆卸制动分泵油管确保制动器软管上无载荷12拆卸制动分泵1拆卸制动卡钳1拆卸制动盘摩擦片1拆卸制动器制动盘1松开稳定杆螺母松开5圈1拆卸稳定杆球头确保球头不转动2拆卸稳定杆连杆1松开32角螺母（螺母半轴）1拆下转动轴球头到摆臂的螺栓1拆卸下摆臂球头1压出转动轴将车轮轴承壳体连同主销球头一起拉出摆臂，用专用工具三角拉玛并确保球头不转动3将传动轴用电线或铁丝悬挂到车身上传动轴不得向下悬吊1拆卸下摆臂前螺栓、摆臂后螺栓、摆臂到连杆螺栓并取出摆臂3取出下摆臂并检修下摆臂球头（轴承、防尘套）、报告检修结果3目视检查下摆臂表面无裂纹、毛刺，明显碰伤、折叠和锈蚀等缺陷2拆卸转动轴用专用工具三角拉玛2拆卸减震器上座固定螺栓按照维修手册规范操作1拆卸减震器按照维修手册规范操作1目视检查减震器有无漏油、噪音、卡滞、断裂2安装减震器上座固定螺栓拧紧力矩：35Nm2安装减震器固定螺栓确保安装二个新螺栓扭矩：1级48Nm；2级180度2安装转动轴球头到轴承壳体上确保防尘套没有损坏或扭曲23安装下摆臂确保安装一个新螺栓拧紧力矩：83Nm2安装转向横拉杆球头螺母拧紧力矩：48Nm2安装转动轴到轮毂轴承中清洁滑润1安装转动轴球头到摆臂的螺栓扭矩80Nm扭矩90度2安装稳定杆连杆拧紧力矩：48Nm2安装制动器制动盘拧紧力矩：80Nm1安装制动摩擦片1安装制动卡钳拧紧力矩：175Nm2安装制动分泵1拧紧32角螺母（可装轮胎下降后拧紧）2安装车轮及附件轮胎螺栓扭矩130Nm23拆装检修后轮盘式制动器（26分）拆卸轮速传感器插头1将线速支座移至一旁1拆卸制动分泵油管1拆卸制动分泵1拆卸制动摩擦片拆卸前请在要继续使用的制动摩擦片上做好标记2取出制动块1清洁制动块与支架、制动钳接触面，除锈去脂（用无水酒精）不得用压缩空气吹洗制动装置2清洁整理所使用工量具3测量制动摩擦片厚度记录在作业表，判断是否更换34测量制动盘厚度记录在作业表（内、外侧）2安装制动盘1测量制动盘跳动量记录在作业表2安装摩擦片1安装制动卡钳确保安装一个新螺栓拧紧力矩：175Nm2安装制动分泵1拧紧32角螺母（可装轮胎下降后拧紧）1安装车轮及附件轮胎螺栓扭矩130Nm14任务完成（7分）维修手册的使用按照规定正确查阅2正确使用工具，无损坏及身体伤害1工具清洁复位工具清洁复位，工具箱清洁复位。2工作场地始终保持整洁有序0分低于工业标准：污渍不清洁、工具放地上、零部件未分开摆放、垃圾不清理；2分保持工业标准：作业结束时清洁污渍、工具放置在台上但无序、零部件未分类或按顺序摆放、垃圾清理直接扔掉；3分超过工业标准：立即清洁污渍、零部件和工具放置有序、垃圾清理并考虑环保和循环利用。3合计1005
