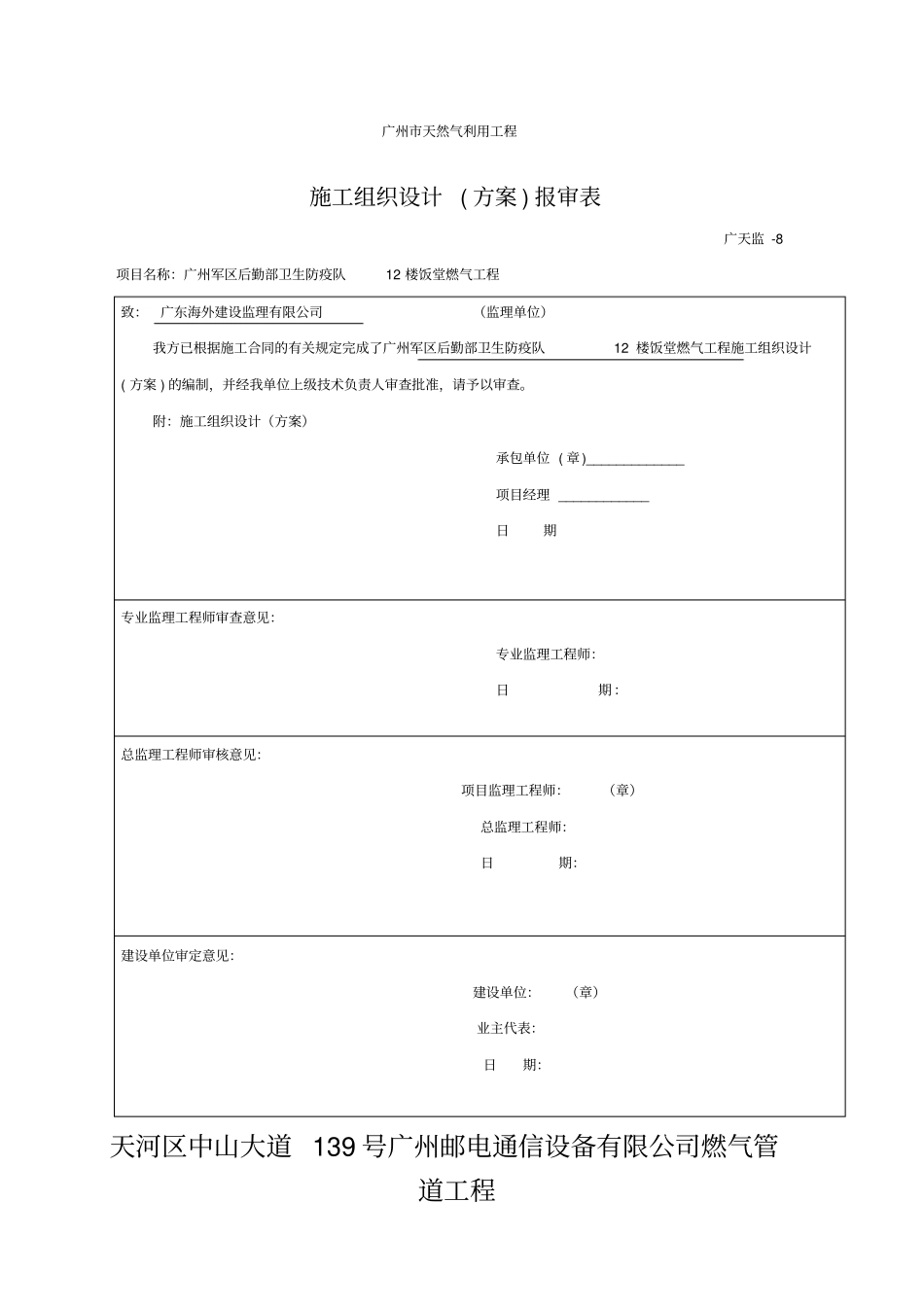

广州市天然气利用工程施工组织设计(方案)报审表广天监-8项目名称：广州军区后勤部卫生防疫队12楼饭堂燃气工程致：广东海外建设监理有限公司（监理单位）我方已根据施工合同的有关规定完成了广州军区后勤部卫生防疫队12楼饭堂燃气工程施工组织设计(方案)的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位(章)_____________项目经理____________日期专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理工程师：（章）总监理工程师：日期：建设单位审定意见：建设单位：（章）业主代表：日期：天河区中山大道139号广州邮电通信设备有限公司燃气管道工程施工方案广东创粤建设有限公司2016年03月30日天河区中山大道139号广州邮电通信设备有限公司燃气管道工程一、施工程概况本工程位于天河区中山大道139号广州邮电通信设备有限公司燃气管道工程。主要工程量：庭院工程量：PE管De90-57米；电熔套筒De90-2个；注塑异径三通De160×90-1个；90°注塑弯头De90-1个；45°注塑弯头De90-2个；钢塑转换管件（弯管式）PE90/0D89-1个；热收缩套FRG140/70-500-3个；示踪线2.5mm2-114米；燃气管道地面标志-5个。户内工程量：球阀DN80-1个、DN15-111个；旋塞阀DN15-111个；镀锌钢管DN80-6米、DN65-30米、DN50-84米、DN40-120米、DN25-162米、DN15-512米；镀锌四通DN80-1个、DN40-9个、DN25-26个；无线遥读膜式燃气表G2.5-111个；镀锌大小头DN80×65-2个、DN65×50-2个、DN50×40-2个、DN40×25-10个；镀锌弯头DN65-8个、DN50-46个、DN40-41个、DN25-1个、DN15-963个；镀锌三通DN80-2个、DN65-2个、DN50-8个、DN25-34个、DN15-111个；镀锌铜芯活接头DN80-1个；镀锌丝堵DN80-3个、DN40-10个、DN25-23个、DN15-111个；管道输送介质：天然气二、施工及验收规定1.按图纸工艺技术要求施工及验收。2.本工程安装的空气管道，其施工过程及验收标准严格执行现行国家标准：⑴《城镇燃气设计规范》GB50028-2006⑵《建筑设计防火规范》GB50016-2006⑶《城镇燃气输配工程施工及验收规范》CJJ33-2005⑷《城镇燃气室内工程施工与质量验收规范》CJJ94-2009⑸《聚乙烯燃气管道工程技术规范》CJJ63-2008⑹《燃气用埋地聚乙烯（PE）管道系统第1部分：管材》《GB15558.1-2003》⑺《燃气用埋地聚乙烯（PE）管道系统第2部分：管材》《GB15558.2-2005》⑻《燃气用聚乙烯管道焊接技术规则》《TSGD2002-2006》⑼《城市燃气输配及应用工程技术规定-设计篇》(广州燃气集团有限公司企业标准)JS[L]002-2009》⑽《工业金属管道设计规范》（2008年版）GB50316-2000⑾《工业金属管道工程施工规范》GB50235-2010⑿《现场设备、工业管道焊接工程施工规范》GB50236-2011⒀《输送流体用无缝钢管》GB/T8163-2008⒁《压力管道规范工业管道》GB/T20801-2006⒂《工业金属管道工程施工质量验收规范》GB50184-2011⒃《现场设备、工业管道焊接工程施工质量验收规范》GB50683-2011三、材料要求3.1埋地管道管材、管件：全部采用聚乙烯燃气管道及管件（高密度聚乙烯管HDPE，PE100级。管材、管件颜色选择橙色，管材、管件均应符合国家现行有关标准并应具备出厂合格证。燃气管道系统采用无缝钢管，材质20#（GB/T8163），管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象，并在现场码放整齐。3.2?明设燃气管道管材:无缝钢管。3.3阀门：采用的阀门，铸造规矩，无毛刺、裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。施工前应进行试压。3.4附属装置：前置过滤器，调压装置应符合设计要求，并有出厂合格证和说明书。3.5其它材料：型钢、管卡子、螺栓、螺母、衬垫、垫圈、焊条等，选用符合标准要求。本工程的选购管材、管件、燃气专用阀门必须有合格的证明书，经材料责任师现场审查、核对管材型号、炉批号、规格等准确无误后，双方检查合格完误后方可进行施工。四、现场施工组织为使工程能按时按质按用户的要求完成管道安装的各项工作，施工现场特设以下组织机构：4.1、项目经理：葛潜4.2、PE焊工：陈记南4.3、施工员：姜喜4.4、钢管焊工：蓝建安4.5、安全...
