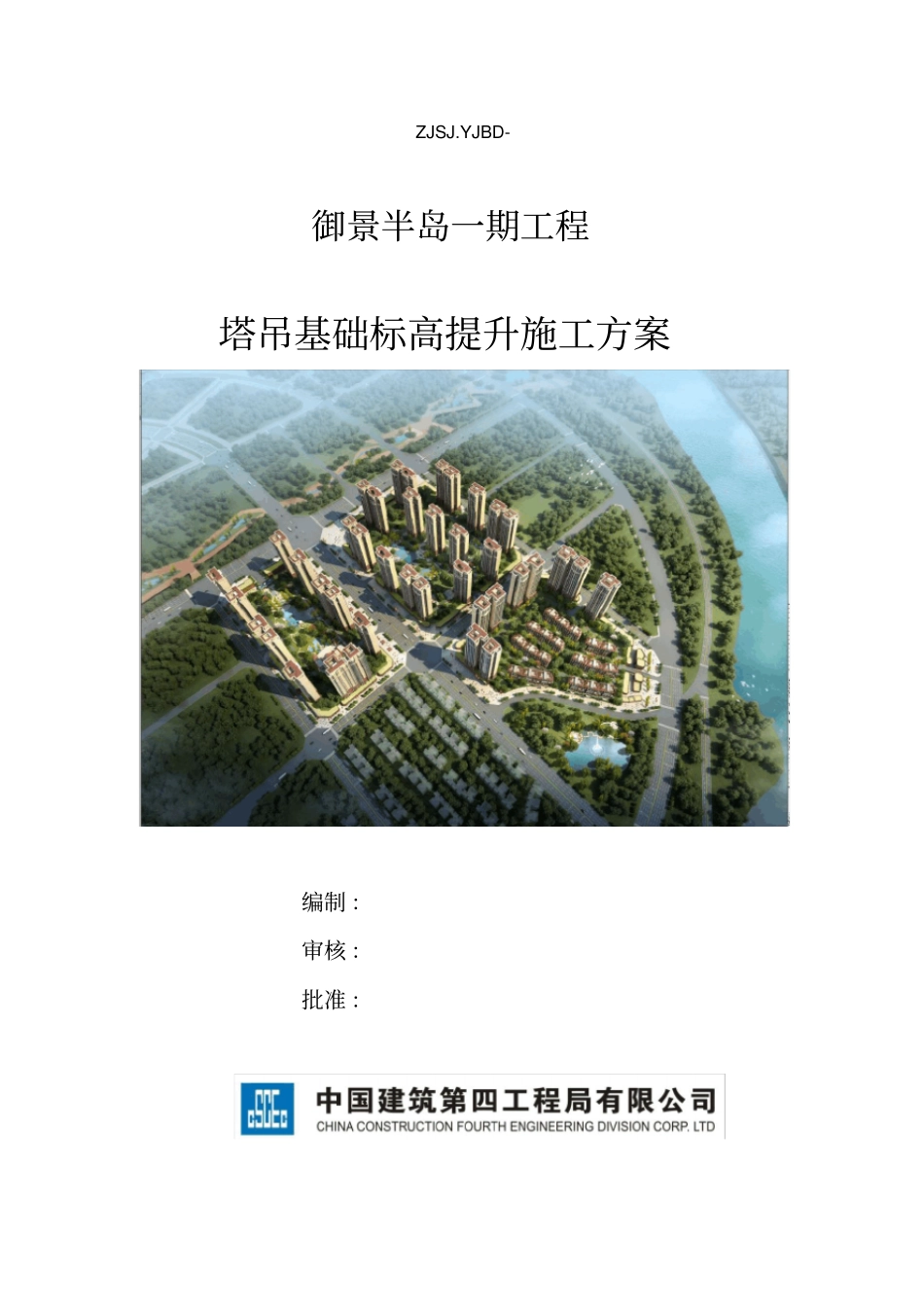

ZJSJ.YJBD-御景半岛一期工程塔吊基础标高提升施工方案编制：审核：批准：11.工程概况xxx首期主体及配套建设工程由9栋高层、10#综合楼、附属裙楼商业和中庭地下室组成。高层层高28F/29F/30F/31F、附属商业裙楼-1F/1F/2F、1F/2F中庭地下室，高层建筑高度：85.300m~93.900m，总建筑面积约21.57万平方米，采用筏板基础、独立基础、墩基础和条形基础，主体结构形式为剪力墙结构。2.优化方案根据设计图纸自查，本工程为二层地下室（局部一层），中庭地下室体量大，各栋高层间距比较大，平均距离35m左右，给塔吊平面布置带来很大困难。本着合理利用空间、优化总体施工进度计划、科学部署的原则并结合现场加工棚布置位置、临时施工道路与主楼间距、各栋高层塔吊附着角度与距离合理进行塔吊布置，塔吊平面布置图如下：本工程设置6台塔吊，规格型号均为QTZ63（5610），6台塔吊均布置在地下室底板边线内，根据塔吊基础说明书要求，塔吊地基土质应坚实，承载力不小于200kPa，塔吊基础应落在岩石持力层上，根据现场平面布置情况并结合设计图纸可知：塔吊基础布置完成后，塔吊基础顶标高将远低于抗水板标高，这将给现场施工带来很大安全、质量隐患，具体分析如下：1)抗水板施工至塔吊基础时将留设施工缝（防水卷材甩茬、板钢筋预留），给抗水板防水质量和结构质量带来影响，而且后期塔吊拆除完成后增加工序较多，需要对抗水板洞口进行人工回填、夯实、浇筑垫层、防水卷材施工、钢筋绑扎并浇筑高一标号抗渗混凝土。2）塔吊基础顶标高低于抗水板标高，抗水板、负一层板、顶板浇筑完成后需要对塔吊洞口及时搭设临边防护并挂警示标志，增加安全隐患。3）由于塔吊基础顶标高低于抗水板标高，塔吊基础很容易积水，需要设置排水设施，增加塔吊基础沉降隐患。综上所述，提高塔吊基础顶标高，将会解决上述所有问题，具体实施步骤如下：1）塔吊基础开挖至持力层后，浇筑混凝土垫层C15。2）根据抗水板顶标高计算塔吊基础底面标高，混凝土垫层和塔吊基础底部标高范围内，根据塔吊基础尺寸支设模板、加固，然后采用C15混凝土进行换填，首期主体及配套建设工程塔吊基础标高提升施工方案2换填至塔吊基础底标高。3）在换填混凝土地基上支设模板→绑扎塔吊基础钢筋→预埋地脚螺栓、调平→验收→浇筑混凝土。塔吊基础换填和塔吊基础模板搭设：模板采用15mm厚优质九夹板，尺寸915mm×1830mm；次楞采用50×100木枋，方木间距300mm；主楞采用φ48.3×3.6钢管，对拉螺杆采用M14高强对拉螺杆，横向间距500mm，示意图如下：塔吊基础换填和塔吊基础示意图：本图仅为示意，具体换填高度以现场实际收方为准。预估工程量：首期主体及配套建设工程塔吊基础标高提升施工方案3序号项目暂估工程量1换填混凝土共计：80m33模板共计：30㎡备注：具体工程量以现场实际收方为准。
