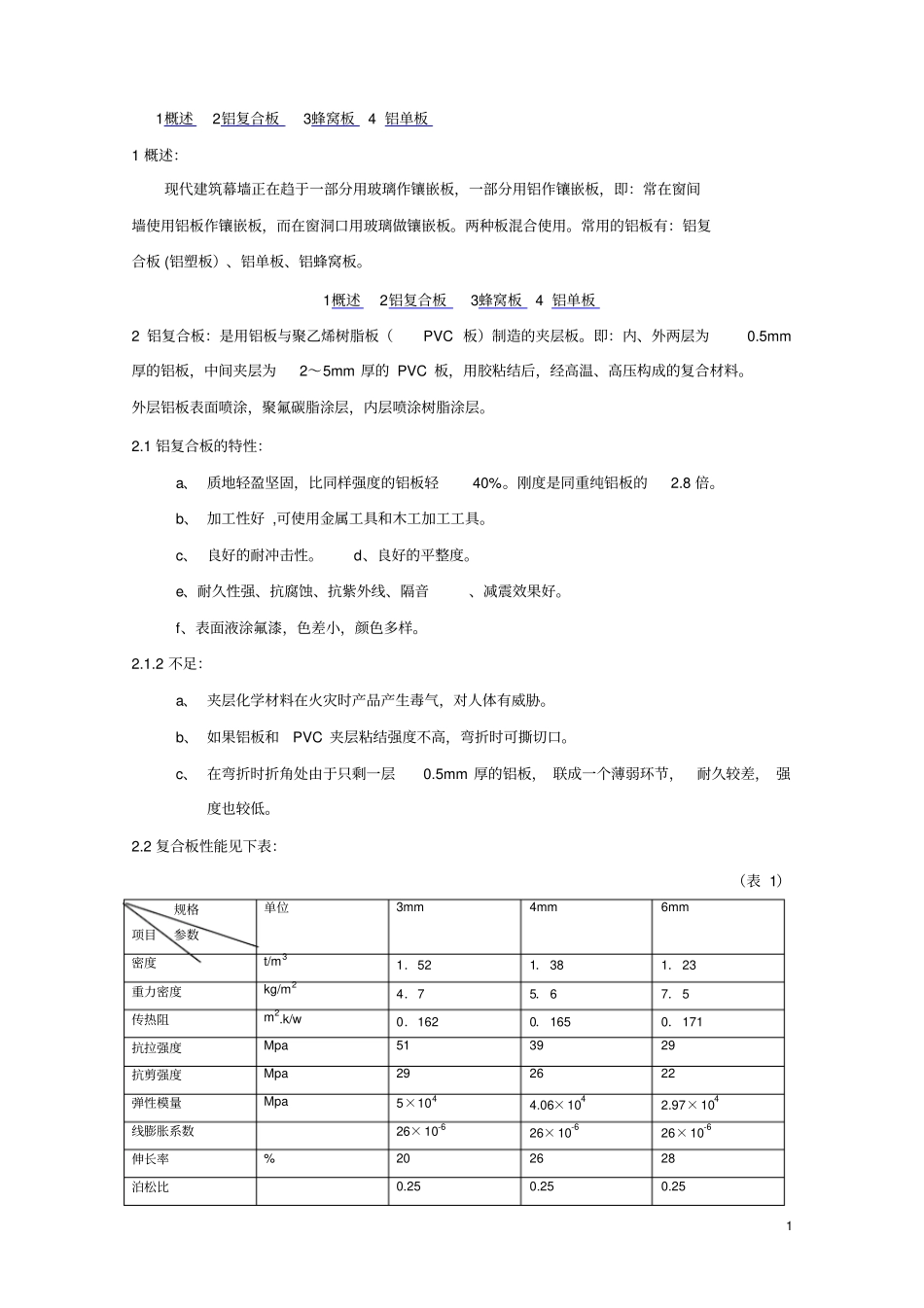

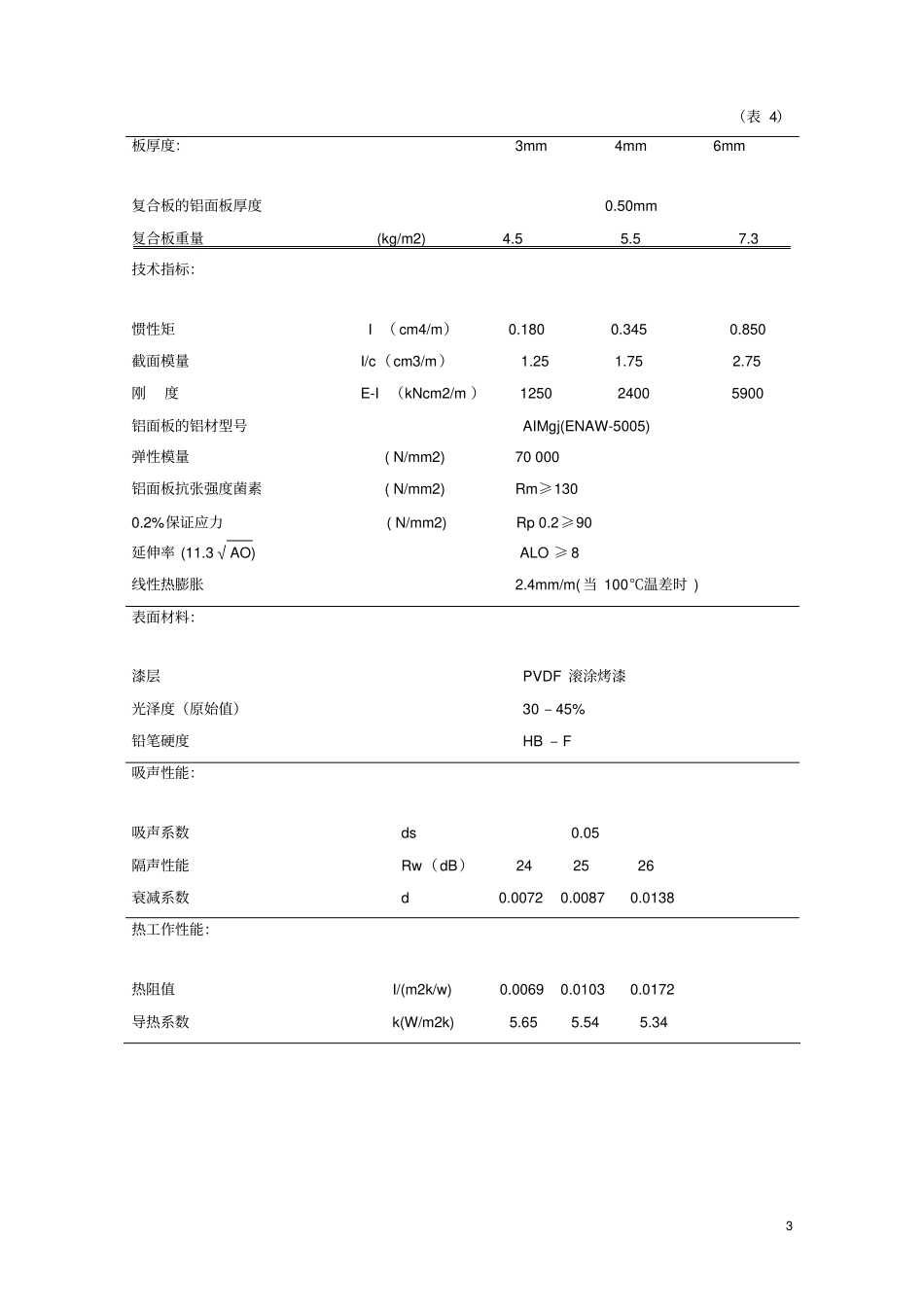

11概述2铝复合板3蜂窝板4铝单板1概述：现代建筑幕墙正在趋于一部分用玻璃作镶嵌板，一部分用铝作镶嵌板，即：常在窗间墙使用铝板作镶嵌板，而在窗洞口用玻璃做镶嵌板。两种板混合使用。常用的铝板有：铝复合板(铝塑板）、铝单板、铝蜂窝板。1概述2铝复合板3蜂窝板4铝单板2铝复合板：是用铝板与聚乙烯树脂板（PVC板）制造的夹层板。即：内、外两层为0.5mm厚的铝板，中间夹层为2～5mm厚的PVC板，用胶粘结后，经高温、高压构成的复合材料。外层铝板表面喷涂，聚氟碳脂涂层，内层喷涂树脂涂层。2.1铝复合板的特性：a、质地轻盈坚固，比同样强度的铝板轻40%。刚度是同重纯铝板的2.8倍。b、加工性好,可使用金属工具和木工加工工具。c、良好的耐冲击性。d、良好的平整度。e、耐久性强、抗腐蚀、抗紫外线、隔音、减震效果好。f、表面液涂氟漆，色差小，颜色多样。2.1.2不足：a、夹层化学材料在火灾时产品产生毒气，对人体有威胁。b、如果铝板和PVC夹层粘结强度不高，弯折时可撕切口。c、在弯折时折角处由于只剩一层0.5mm厚的铝板，联成一个薄弱环节，耐久较差，强度也较低。2.2复合板性能见下表：（表1）规格项目参数单位3mm4mm6mm密度t/m31．521．381．23重力密度kg/m24．75．67．5传热阻m2.k/w0．1620．1650．171抗拉强度Mpa513929抗剪强度Mpa292622弹性模量Mpa5×1044.06×1042.97×104线膨胀系数26×10-626×10-626×10-6伸长率%202628泊松比0.250.250.2522.3各厂复合板规格见下表：（表2）厚度（mm）宽度（mm）长度（mm）标准最大标准最大德国ALucobond3．46．8100012501500157520002500300032008000日本三菱3．46127015751575248930997200美国雷诺3．45．6106712501290157515751220～6170可定尺6170韩国《ALCOTEX》4125010201500可定尺4000中化勤丰3．41220125024403200340036502.4各厂产品容许度见下表：（表3）宽度长度厚度弧形度短形度1000～40004000～80003.46Alucobwd＋4＋6＋12±0.2±0.2三菱±0.2±0.2±4.0±0.2±0.3最大长度或密度0.5%最大52.5各厂产品性能：2.5.1德国Alucobond见下表：3（表4）板厚度：3mm4mm6mm复合板的铝面板厚度0.50mm复合板重量(kg/m2)4.55.57.3技术指标：惯性矩I（cm4/m）0.1800.3450.850截面模量I/c（cm3/m）1.251.752.75刚度E-I（kNcm2/m）125024005900铝面板的铝材型号AIMgj(ENAW-5005)弹性模量(N/mm2)70000铝面板抗张强度菌素(N/mm2)Rm≥1300.2%保证应力(N/mm2)Rp0.2≥90延伸率(11.3√AO)ALO≥8线性热膨胀2.4mm/m(当100℃温差时)表面材料：漆层PVDF滚涂烤漆光泽度（原始值）30–45%铅笔硬度HB–F吸声性能：吸声系数ds0.05隔声性能Rw（dB）242526衰减系数d0.00720.00870.0138热工作性能：热阻值I/(m2k/w)0.00690.01030.0172导热系数k(W/m2k)5.655.545.3442.5.2日本三菱见下表：（表5）技术参数单位3mm4mm6mm备注比重1.521.381.23重量Kg/m24.575.507.36热膨胀×10-6/℃(-20℃～+60℃)242424ASTMD696热传导率KcaL/m.h.℃(表观)0.430.39.035ASTMC976耐热性m2.h.℃/kcaL0.190.190.20ASTMC976热变形温度℃115115115ASTMD648抗拉强度Kg/mm26.24.93.5ASTME-8屈服强度Kg/mm25.94.53.1ASTME-8伸长%121417ASTME-8弯曲弹性模量×10-5Kg/mm27.314.035.4ASTMC393(20cm跨度)冲击剪切阻力最大负荷Kg138016502100ASTMD-32(50mm,φ)抗剪强度Kg/mm22.92.62.2ASTMD-732(50mm,φ)粘结强度垂直拉力下Kg/cm2120120120ASTMC-297平面剪力下Kg/cm288.586.184.0ASTMC-2972.5.3美国雷诺见下表：5（表6）技术参数单位456备注重量Kg/m25．476．447．37抗弯强度Kg/mm28．08．08．0膨胀系数mm/mmn/℃2.4×10-5挠曲横量Kg/mm242002800惯性矩拉伸强度Kg/mm24.53.7ASTMD-638-820平向抗拉强度Kg/mm20.960.77ASTMC-297-61最小粘结强度Kg/cm22.82.82.8AXTMC-1781-61平向切强度Kg/cm20.85AXTMD-1002-72耐热性m2.h.℃/kcd0.191.92.02.5.4韩国见下表：（表7）技术参数单位4mm比重T/m31.38热传导率KcaL/m.h.℃0.102抗热湿度℃115热膨胀10-6/℃24伸展率%27扰性强度Kg/cm21.344折变力矩Kg/cm537粘附强度Kg/cm282折弯弹性模量Kg/cm23.7462.5.5中化勤丰见下表：6（表8）项目结果参照标...
