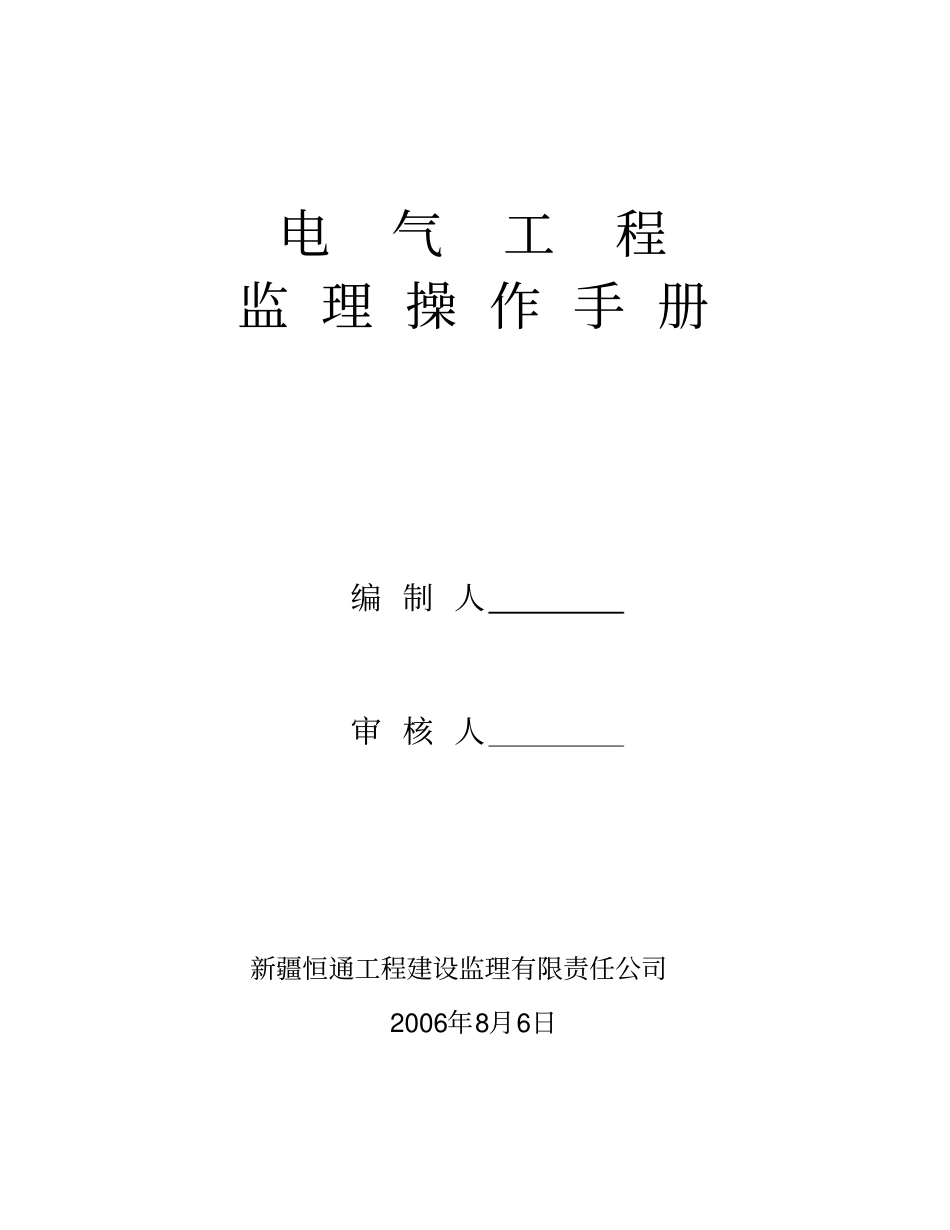

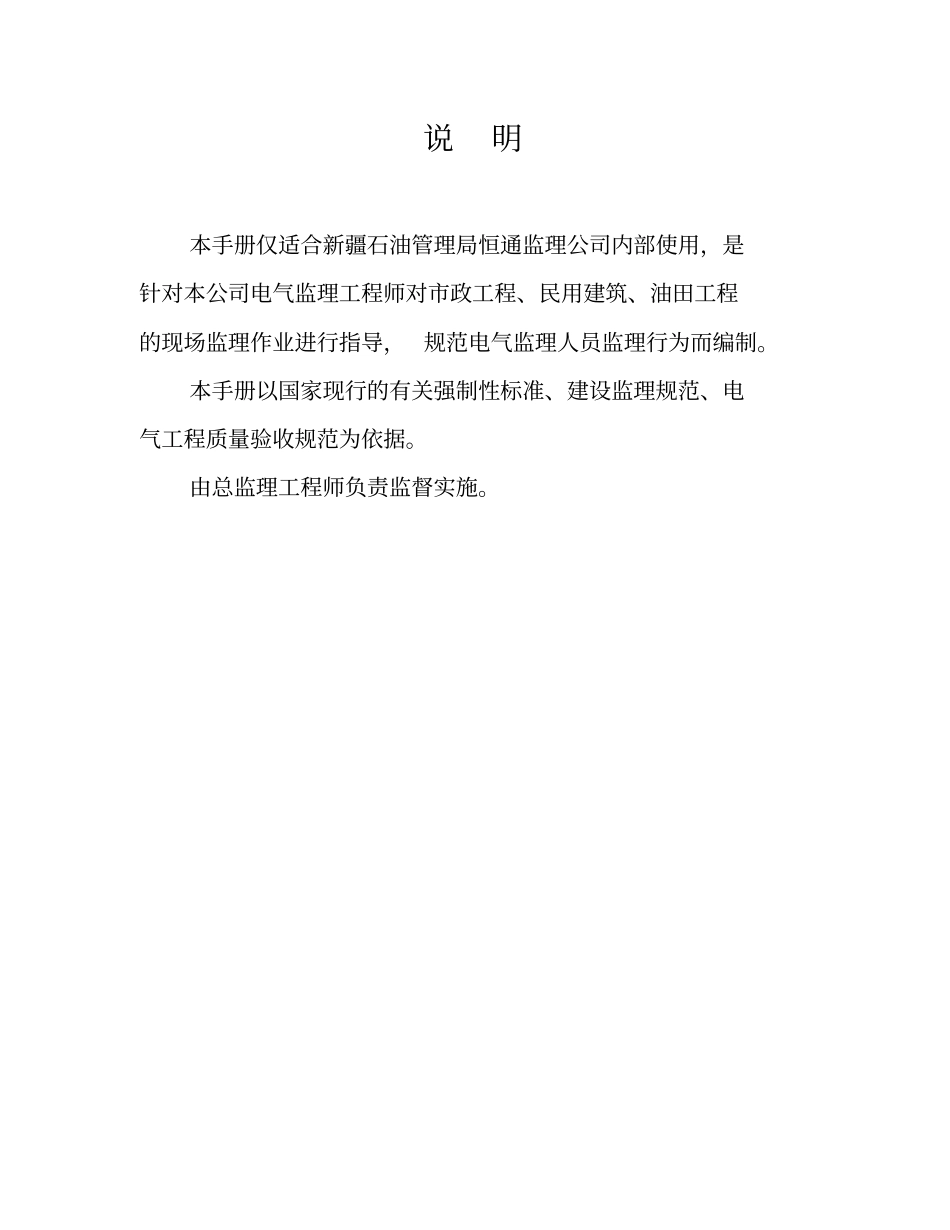

电气工程监理操作手册编制人审核人新疆恒通工程建设监理有限责任公司2006年8月6日说明本手册仅适合新疆石油管理局恒通监理公司内部使用，是针对本公司电气监理工程师对市政工程、民用建筑、油田工程的现场监理作业进行指导，规范电气监理人员监理行为而编制。本手册以国家现行的有关强制性标准、建设监理规范、电气工程质量验收规范为依据。由总监理工程师负责监督实施。目录一、掌握有关规范和标准二、熟悉工程图纸内容三、图纸会审和技术交底四、施工现场临时用电检查五、施工阶段监理工序质量控制强电部分1、电气设备、材料进场工序审批2、穿线管和线槽敷设工序验收3、导线、电缆穿管和线槽敷线工序验收4、钢索配线工序验收5、电缆桥架安装和桥架内电缆敷设工序验收6、电缆沟内和电缆竖井内电缆敷设工序验收7、电缆头制作、接线和线路绝缘测试工序验收8、普通灯具安装工序验收9、专用灯具安装工序验收10、建筑物景观照明灯、航空障碍标志灯和庭院灯安装工序验收11、开关、插座安装工序验收12、照明通电试运行工序验收13、接地装置安装工序验收14、等电位联结工序验收15、裸母线、封闭母线、插接式母线安装16、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装工序验收17、变压器、箱式变电所安装工序验收18、低压电动机、电动执行机构检查接线工序验收19、柴油发电机组安装工序验收20、不间断电源安装工序验收21、低压电气动力设备试验和试运行工序验收22、10KV及以下架空电力线路及杆上电气设备安装工序验收23、避雷引下线和变配电室接地干线敷设工序验收电梯部分1电梯安装土建交接验收工序2电力驱动的曳引式或强制式电梯驱动主机安装工序3电梯导轨安装工序4电梯门系统安装工序5电梯轿厢安装工序6电梯对重块（平衡块）安装工序7电梯安全部件安装工序8电力驱动的曳引式或强制式电梯悬挂装置、随行电缆、补偿装置安装工序9电梯电气工程安装工序10电力驱动的曳引式或强制式电梯整机安装工序一、掌握有关规范和标准首先，每一个电气监理工程师都必须熟悉《建设工程监理规范》GB50319—2000。建筑电气安装工程的施工，均应严格遵守国家电气装置安装工程施工及验收规范，和本地区电力部门的有关规定。它是对施工人员操作行为的规定，是工程质量的保证。规范和标准规定了每个项目的检查内容和数量及检验方法，质量评定标准、原则等，强调了工程质量要进行全过程检验和控制。不掌握规范和标准的具体内容，监理工程师没有质量意识，好的工程质量是不可能的。国家颁发的电气工程施工及验收规范很多，电气监理工程师必须要掌握《建筑电气工程施工质量验收规范》GB50303—2002，同时应熟悉：《电气装置安装工程电气照明装置施工及验收规范》GB50259—96、《电气装置安装工程接地装置施工及验收规范》GB50169—92、《电气装置安装工程电气设备交接试验标准》GB50150、《电气装置安装工程低压电器施工及验收规范》GB50254—96、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—96、《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173—92、《施工现场临时用电安全技术规范》JCJ46—88、《电梯工程施工质量验收规范》GB50310--2002等。二、悉工程图纸内容工程图纸是我们施工、检查、验收的依据，是最终形成产品的使用功能表现的依据，电气监理工程师不仅要看懂、看透电气施工图，还应看懂土建施工图，因电气图纸中动力及照明图是在简化的土建图上绘制的，电气施工中的管线敷设、箱（盒）预埋均与土建的结构、材料有关。同时了解水、暖施工图，是否与电气施工存在冲突和不合理之处。形成一个总体形象，建立一个工程立体全貌。这样才能在施工中避免返工、浪费和破坏建筑安全，保证施工质量。三、纸会审和技术交底图纸会审是建筑电气监理工程施工前质量控制和管理的重要工作。由建设单位组织，或建设单位委托监理单位组织，设计单位进行技术交底，施工单位参加。电气工程施工图会审电气监理工程师应抓住以下重点：1、纸及说明是否齐全，平面图与土建图及其它专业平面图是否相符。2、计内容是否符合设计规范和施工验收规范的规定，是否满足安全用...
