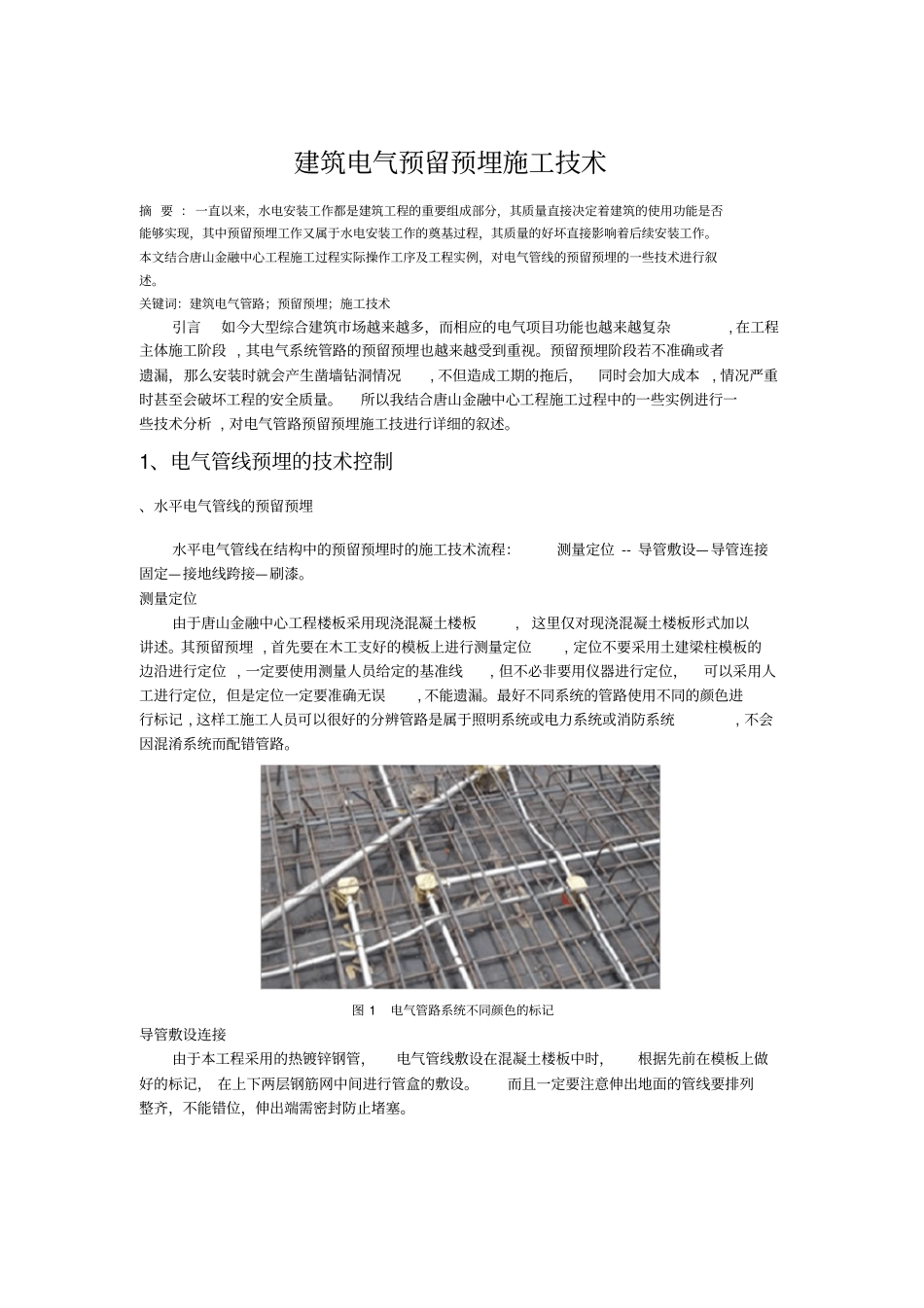

建筑电气预留预埋施工技术摘要：一直以来，水电安装工作都是建筑工程的重要组成部分，其质量直接决定着建筑的使用功能是否能够实现，其中预留预埋工作又属于水电安装工作的奠基过程，其质量的好坏直接影响着后续安装工作。本文结合唐山金融中心工程施工过程实际操作工序及工程实例，对电气管线的预留预埋的一些技术进行叙述。关键词：建筑电气管路；预留预埋；施工技术引言如今大型综合建筑市场越来越多，而相应的电气项目功能也越来越复杂,在工程主体施工阶段,其电气系统管路的预留预埋也越来越受到重视。预留预埋阶段若不准确或者遗漏，那么安装时就会产生凿墙钻洞情况,不但造成工期的拖后，同时会加大成本,情况严重时甚至会破坏工程的安全质量。所以我结合唐山金融中心工程施工过程中的一些实例进行一些技术分析,对电气管路预留预埋施工技进行详细的叙述。1、电气管线预埋的技术控制、水平电气管线的预留预埋水平电气管线在结构中的预留预埋时的施工技术流程：测量定位--导管敷设—导管连接固定—接地线跨接—刷漆。测量定位由于唐山金融中心工程楼板采用现浇混凝土楼板,这里仅对现浇混凝土楼板形式加以讲述。其预留预埋,首先要在木工支好的模板上进行测量定位,定位不要采用土建梁柱模板的边沿进行定位,一定要使用测量人员给定的基准线,但不必非要用仪器进行定位，可以采用人工进行定位，但是定位一定要准确无误,不能遗漏。最好不同系统的管路使用不同的颜色进行标记,这样工施工人员可以很好的分辨管路是属于照明系统或电力系统或消防系统,不会因混淆系统而配错管路。图1电气管路系统不同颜色的标记导管敷设连接由于本工程采用的热镀锌钢管，电气管线敷设在混凝土楼板中时，根据先前在模板上做好的标记，在上下两层钢筋网中间进行管盒的敷设。而且一定要注意伸出地面的管线要排列整齐，不能错位，伸出端需密封防止堵塞。图2楼板内伸出地面管线一般混凝土浇筑时，钢筋外保护层的厚度一般为2-3cm左右,为使接线盒能紧贴住模板,保证混凝土浇筑后的整体效果,建议采用深型86电线管盒,以便热镀锌钢管可以不用弯曲而直接从钢筋网中间进入接线盒,有效的解决了接线盒处管路弯曲、松动,难以敷设的问题,同时也节省了弯管、接盒的时间，省时省力。接线盒放置在模板上后，用铁钉固定在模板上,这样既预防了人员走动致使钢筋移动而带动线盒偏位，也预防了浇筑混凝土时接线盒偏位。图3采用深型86电线管盒线盒固定、跨接地线接线盒安装固定完成后,在盒内填充泡沫塑料（填充泡沫塑料可以有效防止后期盒内生锈进行处理造成费工的情况），加盖成品盒盖。若怕后期清理线盒时其位置不好找,可以在线盒四周涂上均匀的彩色油漆,待拆模后可以很好的找到线盒位置。线盒敷设完成后，要把线盒与线管之间跨接4平方软铜线做好接地。在浇筑混凝土时要派专人看护,以防发生偏位或造成破坏。在管路敷设时,不必按设计图纸一丝不差的敷设,因为施工图纸上给出的管线路径只是一个示意,只要管路之间连通能形成一个系统,符合设计意图和规范要求,能满足后期的安全使用功能即可,这样管线敷设中能避免出现多条管路的交叉重叠,防止了高出楼板面或者影响结构强度。例如两灯位之间采用最短的线路敷设，避免弯曲，这样既能减少敷设电管的时间,也减少了电管及后期电线的用量，而且直管段穿线也容易，做到了省时省料。、垂直电气管线的预留预埋垂直电气管线在结构中的预留预埋时的施工技术流程：定位标高位置--导管敷设连接固定—接地线跨接—刷漆合模。定位标高位置剪力墙、柱内管路预埋时首先要确定好标高,在图例里查明插座、开关等的标高要求,此要求的高度是为相对建筑地面的高度，切不可弄错认为是结构标高。第二,我们要提前认清结构地面和建筑地面做法(土建图纸中有结构标高及工程做法表),然后换算出实际建筑标高;然后用土建给出的水准线,用水平管或者其他仪器标识出管盒的具体标高。但是一定要注意各功能间的工程做法，这种房间地面工程做法比较特殊，譬如唐山金融中心工程的UPS间，其地面是300mm的静电地板做法，但是门口有台阶做法，所以房间内的插座、开关与门口处的开关、插座等的标高在结构上预留就存有300mm的差异。确定...
