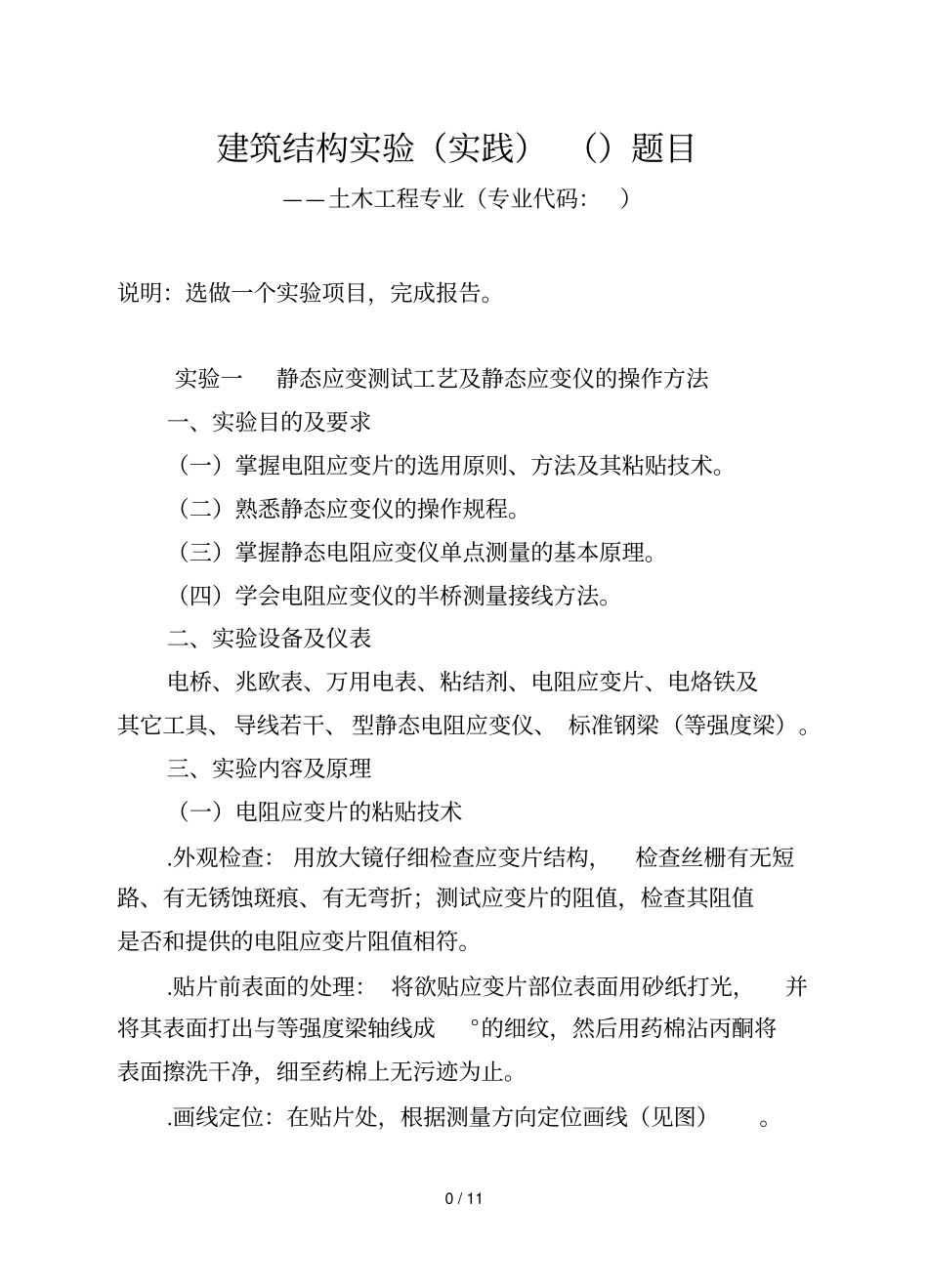

0/11建筑结构实验（实践）（）题目——土木工程专业（专业代码：）说明：选做一个实验项目，完成报告。实验一静态应变测试工艺及静态应变仪的操作方法一、实验目的及要求（一）掌握电阻应变片的选用原则、方法及其粘贴技术。（二）熟悉静态应变仪的操作规程。（三）掌握静态电阻应变仪单点测量的基本原理。（四）学会电阻应变仪的半桥测量接线方法。二、实验设备及仪表电桥、兆欧表、万用电表、粘结剂、电阻应变片、电烙铁及其它工具、导线若干、型静态电阻应变仪、标准钢梁（等强度梁）。三、实验内容及原理（一）电阻应变片的粘贴技术.外观检查：用放大镜仔细检查应变片结构，检查丝栅有无短路、有无锈蚀斑痕、有无弯折；测试应变片的阻值，检查其阻值是否和提供的电阻应变片阻值相符。.贴片前表面的处理：将欲贴应变片部位表面用砂纸打光，并将其表面打出与等强度梁轴线成°的细纹，然后用药棉沾丙酮将表面擦洗干净，细至药棉上无污迹为止。.画线定位：在贴片处，根据测量方向定位画线（见图）。1/11.在粘贴应变片处滴一小滴胶（注意应变片正反面），将应变片贴在预定位置上，用一小块塑料布盖在应变片上，用手轻轻挤压应变片，将多余的胶水挤出（注意不要让胶水粘在手上）。.检查贴片质量：先观察应变片下是否有气泡、漏粘现象，检查引出线是否粘在试件上，再用万用表检查应变片的绝缘度，绝缘度要求大于Ω，若不符合要求，则用吹风机烘烤（注意温度不能超过℃），若仍不能达到要求，则需要重新贴片。.接线：先贴端子，将应变片的引线、导线分别焊在端子的对应接头上。.在导线的一端进一步检查片子的绝缘度及阻值。.防潮处理：用凡士林把应变片、端子封好。（二）静态电阻应变仪的操作原理静态电阻应变仪的读数ε仪与各桥臂应变片的应变值ε有下列关系：ε仪εεεε半桥接线与测量如果应变片接于应变仪接线柱，温度补偿片接于接线柱，则构成外半桥（见图）；内半桥由应变仪内部两个精密无感绕线电阻组成，应变仪读出的数值为ε仪ε。四、实验步骤（一）按要求粘贴应变片（轴线上）（见图），测量等强度梁的厚度及各部分尺寸。（二）按半桥接法接通桥路，预调应变仪，使所接测点读数为零，如果实在不能调零，则记下初始读数。2/11（三）加载实验：分级加载、、、、、共级。逐级记取读数。（四）重复上述步骤次，取每级荷载下应变的平均值。并在每一次实验后记下残余应变值。五、数据处理与分析绘出荷载—应变关系曲线，实测的和理论的相比较。分析产生误差的原因。六、实验报告（一）根据测试结果，得到在不同荷载情况下测点的应变及应力（梁的弹性模量按取值）。（二）分析测点布置在不同测点时测试结果有何不同？（三）分析为何将应变片灵敏系数、电阻值相近的放在一起？七、考核方式和评定标准（一）考核方式：教师根据学生的实践操作过程及报告进行评分。.操作过程：。.报告：。（二）评定标准：百分制，分为及格线。3/11实验二简支钢桁梁静载非破坏性实验一、实验目的及要求（一）进一步学习和掌握几种常用仪表的性能、安装和使用贴片处图应变片定位示意图定位线定位线图惠斯登电桥测应变示意图轴线应变片补偿块应变片图应变片贴片位置示意图
