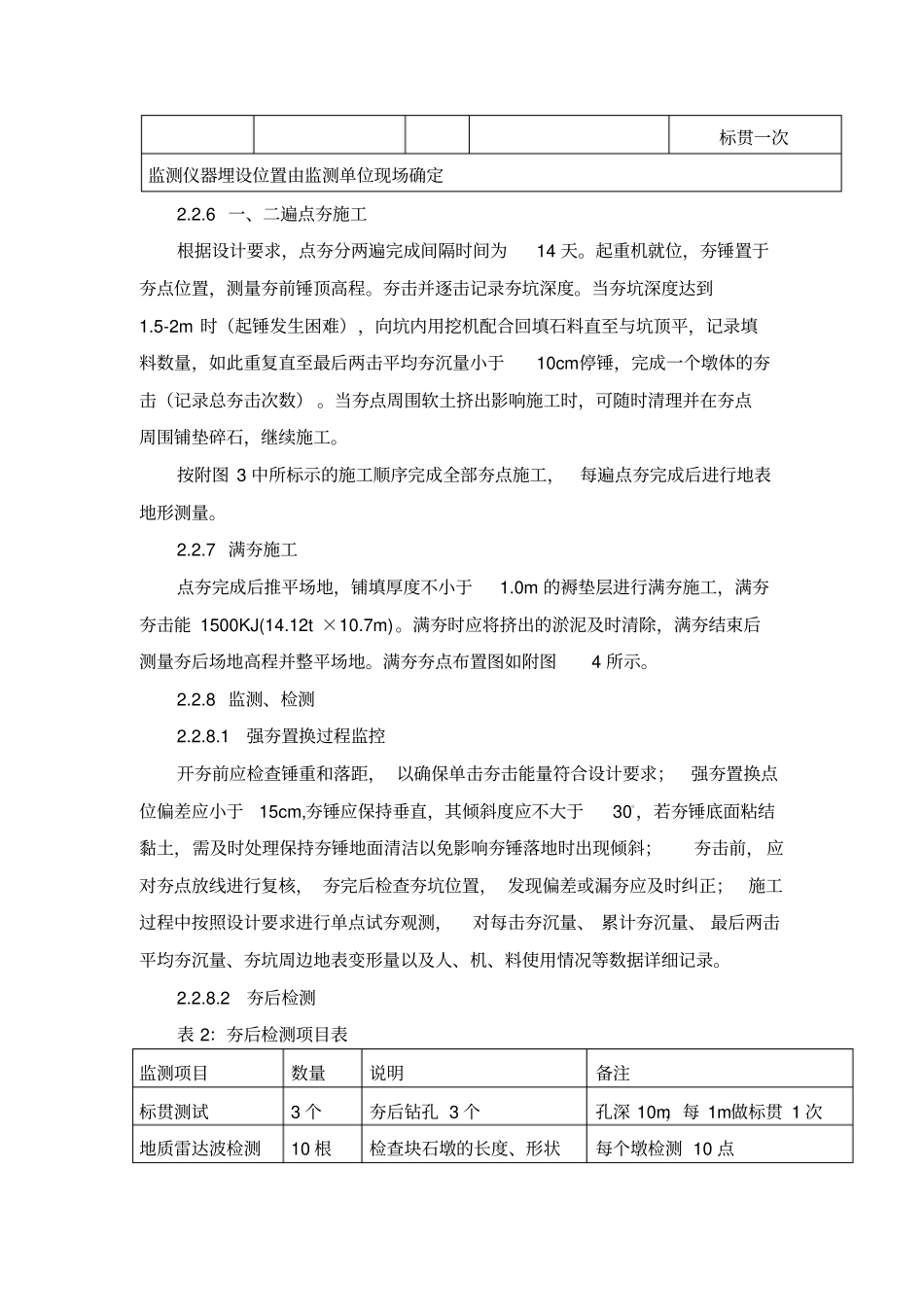

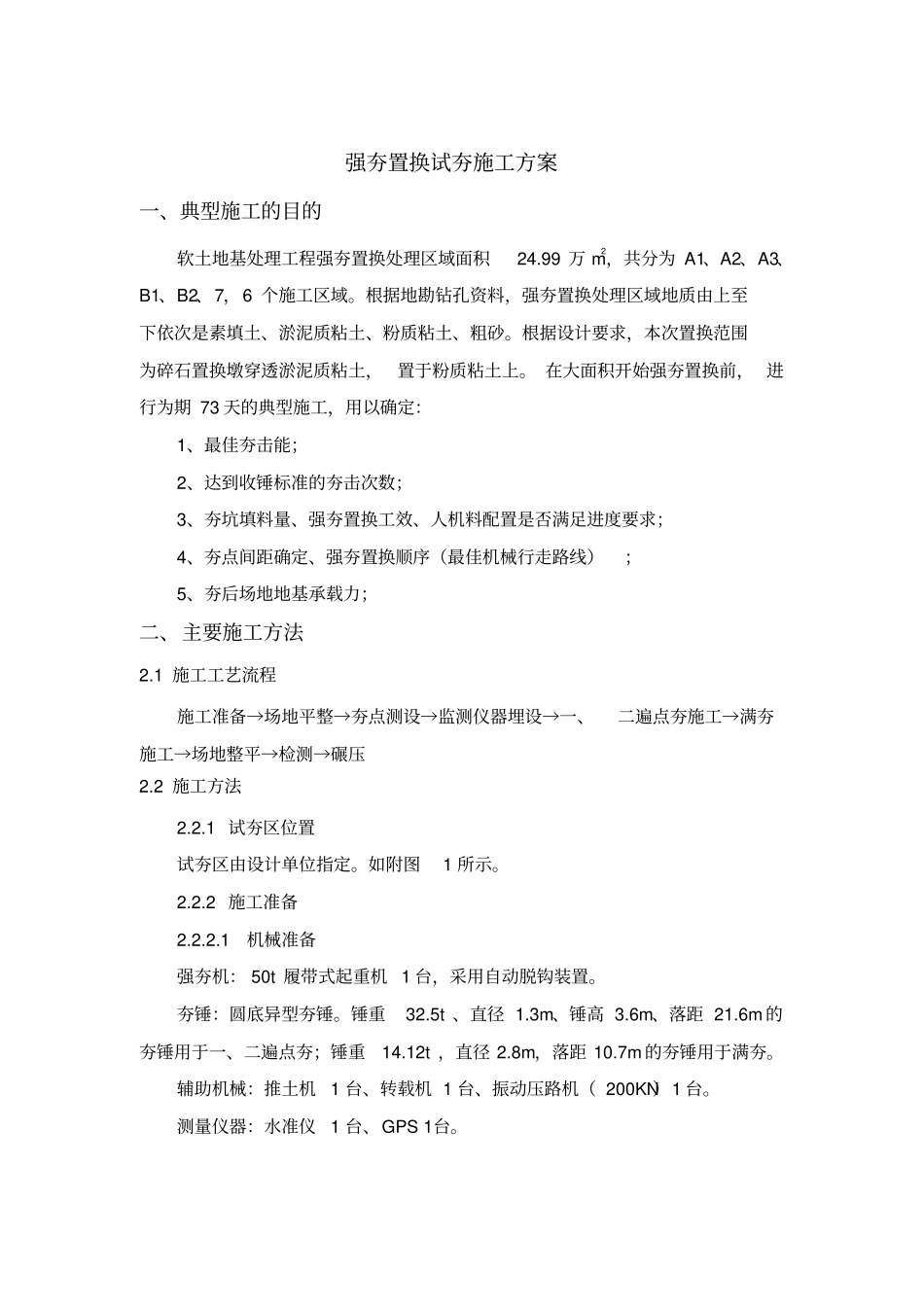

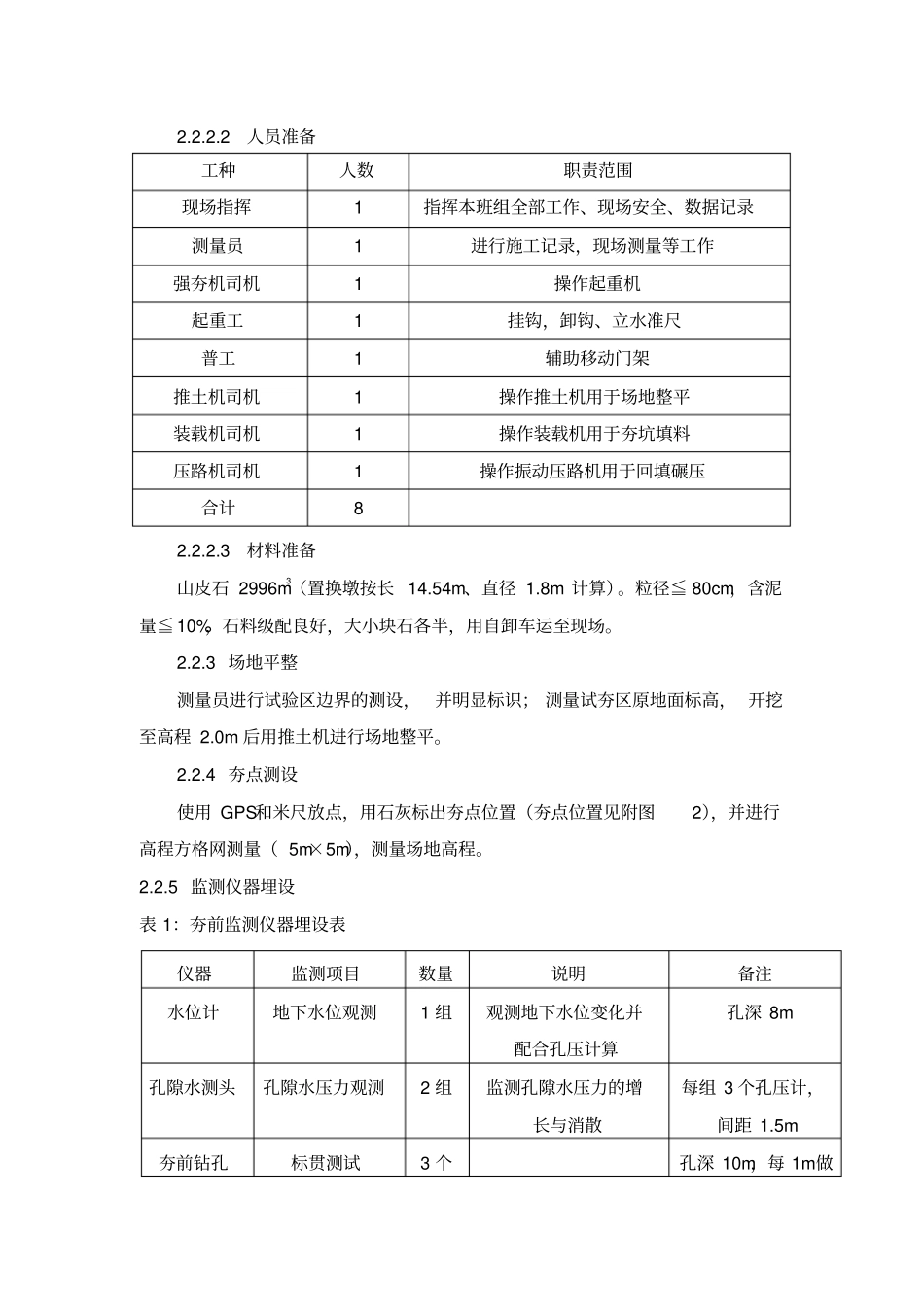

强夯置换试夯施工方案一、典型施工的目的软土地基处理工程强夯置换处理区域面积24.99万m2，共分为A1、A2、A3、B1、B2、7，6个施工区域。根据地勘钻孔资料，强夯置换处理区域地质由上至下依次是素填土、淤泥质粘土、粉质粘土、粗砂。根据设计要求，本次置换范围为碎石置换墩穿透淤泥质粘土，置于粉质粘土上。在大面积开始强夯置换前，进行为期73天的典型施工，用以确定：1、最佳夯击能；2、达到收锤标准的夯击次数；3、夯坑填料量、强夯置换工效、人机料配置是否满足进度要求；4、夯点间距确定、强夯置换顺序（最佳机械行走路线）；5、夯后场地地基承载力；二、主要施工方法2.1施工工艺流程施工准备→场地平整→夯点测设→监测仪器埋设→一、二遍点夯施工→满夯施工→场地整平→检测→碾压2.2施工方法2.2.1试夯区位置试夯区由设计单位指定。如附图1所示。2.2.2施工准备2.2.2.1机械准备强夯机：50t履带式起重机1台，采用自动脱钩装置。夯锤：圆底异型夯锤。锤重32.5t、直径1.3m、锤高3.6m、落距21.6m的夯锤用于一、二遍点夯；锤重14.12t，直径2.8m，落距10.7m的夯锤用于满夯。辅助机械：推土机1台、转载机1台、振动压路机（200KN）1台。测量仪器：水准仪1台、GPS1台。2.2.2.2人员准备工种人数职责范围现场指挥1指挥本班组全部工作、现场安全、数据记录测量员1进行施工记录，现场测量等工作强夯机司机1操作起重机起重工1挂钩，卸钩、立水准尺普工1辅助移动门架推土机司机1操作推土机用于场地整平装载机司机1操作装载机用于夯坑填料压路机司机1操作振动压路机用于回填碾压合计82.2.2.3材料准备山皮石2996m3（置换墩按长14.54m、直径1.8m计算）。粒径≦80cm，含泥量≦10%，石料级配良好，大小块石各半，用自卸车运至现场。2.2.3场地平整测量员进行试验区边界的测设，并明显标识；测量试夯区原地面标高，开挖至高程2.0m后用推土机进行场地整平。2.2.4夯点测设使用GPS和米尺放点，用石灰标出夯点位置（夯点位置见附图2），并进行高程方格网测量（5m×5m），测量场地高程。2.2.5监测仪器埋设表1：夯前监测仪器埋设表仪器监测项目数量说明备注水位计地下水位观测1组观测地下水位变化并配合孔压计算孔深8m孔隙水测头孔隙水压力观测2组监测孔隙水压力的增长与消散每组3个孔压计，间距1.5m夯前钻孔标贯测试3个孔深10m，每1m做2.2.6一、二遍点夯施工根据设计要求，点夯分两遍完成间隔时间为14天。起重机就位，夯锤置于夯点位置，测量夯前锤顶高程。夯击并逐击记录夯坑深度。当夯坑深度达到1.5-2m时（起锤发生困难），向坑内用挖机配合回填石料直至与坑顶平，记录填料数量，如此重复直至最后两击平均夯沉量小于10cm停锤，完成一个墩体的夯击（记录总夯击次数）。当夯点周围软土挤出影响施工时，可随时清理并在夯点周围铺垫碎石，继续施工。按附图3中所标示的施工顺序完成全部夯点施工，每遍点夯完成后进行地表地形测量。2.2.7满夯施工点夯完成后推平场地，铺填厚度不小于1.0m的褥垫层进行满夯施工，满夯夯击能1500KJ(14.12t×10.7m)。满夯时应将挤出的淤泥及时清除，满夯结束后测量夯后场地高程并整平场地。满夯夯点布置图如附图4所示。2.2.8监测、检测2.2.8.1强夯置换过程监控开夯前应检查锤重和落距，以确保单击夯击能量符合设计要求；强夯置换点位偏差应小于15cm,夯锤应保持垂直，其倾斜度应不大于30。，若夯锤底面粘结黏土，需及时处理保持夯锤地面清洁以免影响夯锤落地时出现倾斜；夯击前，应对夯点放线进行复核，夯完后检查夯坑位置，发现偏差或漏夯应及时纠正；施工过程中按照设计要求进行单点试夯观测，对每击夯沉量、累计夯沉量、最后两击平均夯沉量、夯坑周边地表变形量以及人、机、料使用情况等数据详细记录。2.2.8.2夯后检测表2：夯后检测项目表监测项目数量说明备注标贯测试3个夯后钻孔3个孔深10m，每1m做标贯1次地质雷达波检测10根检查块石墩的长度、形状每个墩检测10点标贯一次监测仪器埋设位置由监测单位现场确定及着底情况载荷试验3个确定强夯后的地基承载力夯后钻孔位置详见附图2，载荷试验和地质雷达波检测在强夯置换施工结束28天后进行2.2.9回填碾压分层碾压回填至交工标高。...
