彩板钢结构安装施工组织设计VIP免费

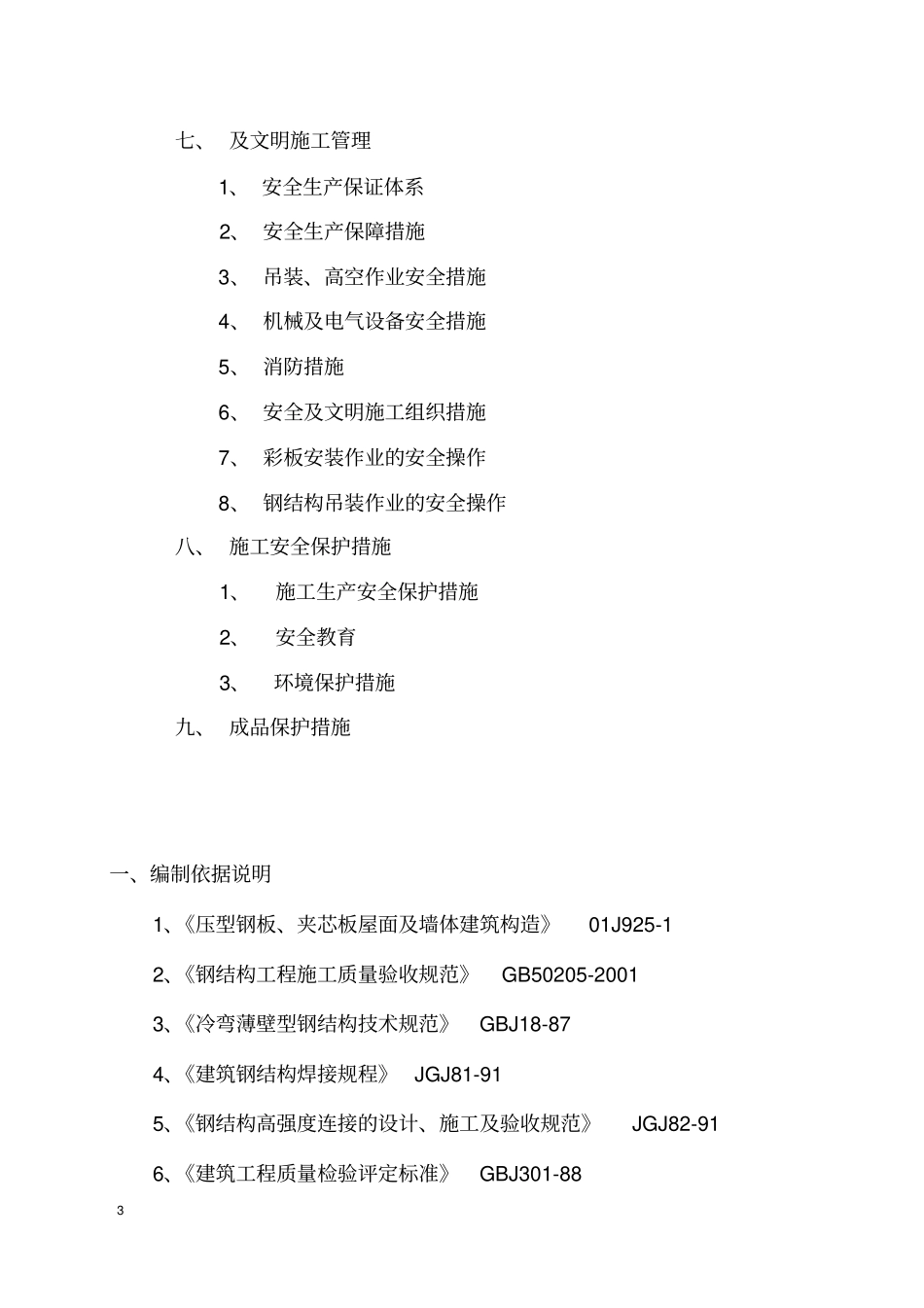

1开干齐乡新农村建设瓦楞板安装施工方案编制：————————审核：————————批准：————————新疆三星建设工程有限公司年月日2施工组织设计目录一、编制依据说明二、工程概况三、施工准备工作1、施工保证体系2、施工技术准备3、施工生产准备四施工技术要领五、瓦楞板屋面安装工程1、瓦楞板安装工艺2、成品堆放及型板运输3、安装准备工作4、彩板拉吊就位5、瓦楞板安装6、保证施工质量的措施7、技术质量要求六、质量保证措施1、质量目标2、质量管理点的设置3、质量保证措施4、施工准备控制5、施工质量控制措施6、测量器具配备计划7、施工过程管理3七、及文明施工管理1、安全生产保证体系2、安全生产保障措施3、吊装、高空作业安全措施4、机械及电气设备安全措施5、消防措施6、安全及文明施工组织措施7、彩板安装作业的安全操作8、钢结构吊装作业的安全操作八、施工安全保护措施1、施工生产安全保护措施2、安全教育3、环境保护措施九、成品保护措施一、编制依据说明1、《压型钢板、夹芯板屋面及墙体建筑构造》01J925-12、《钢结构工程施工质量验收规范》GB50205-20013、《冷弯薄壁型钢结构技术规范》GBJ18-874、《建筑钢结构焊接规程》JGJ81-915、《钢结构高强度连接的设计、施工及验收规范》JGJ82-916、《建筑工程质量检验评定标准》GBJ301-8847、《建筑施工高处作业安全技术规范》JGJ80-91二、工程概况奎屯市开干齐乡新农村建设工程，该工程位于奎屯市开干齐乡，主要用途改善农村居民居住环境用房，设计建筑面积平方米。该工程主体为砖混结构，屋架间采用轻钢薄壁檩条。三、施工准备工1、施工技术准备1.1严格执行国家现行的技术标准和规范。1.2认真熟悉施工图纸有有关设计资料，进行图纸自审，参加设计技术交底和施工图会审，把施工图上存在的问题在施工前解决。1.3做好原始资料的调查分析，认真编制施工图预算及施工预算。1.4对项目部及项目分部管理人员、作业层的工、班长和操作工人进行技术交底，交底的内容：工程任务、施工图要点、质量标准、操作规程，施工方法，施工技术措施、施工进度、安全措施等。2、施工生产准备2.1主要施工机具计划根据工程的具体情况和施工方案的要求，选择的主要施工机具、仪器如下：手动葫芦、砂轮切割机、电焊机、磨光机、经纬仪、水平仪、手枪钻、拉铆枪、门式脚手架、梯子。四、施工51、施工技术要领1.1预埋件安装预埋件的精度是直接影响钢结构整体安装质量。根据施工现场和施工图提供的测量基准点，基准线布置地脚螺栓的位置。埋件的位置用经纬仪，水平仪等测量工具控制。预埋件安装时一定要固定牢，防止产生移位。根据安装经验我们采用定位模版和双螺母调整法，控制预埋件之间位置和钢柱的标高。1、2测量放线预埋的精度是直接影响钢结构屋面整体安装质量。根据移交的基准点、基准线放出建筑物的几何轴线，复测各预埋件的位置精度和标高。超差标准需要进行校正或返工，并调整螺母，调到设计标高后用电焊点牢。2、技术质量要求2.l技术要求2.1.1铝合金窗及其配件应符合标准的有关规定，并有合格证。2.1.2所有玻璃质量应符合GB4871《普通平板玻璃》标准的要求。五、钢结构制作技术方案1、主要工艺流程1、1原材料的预加工：原材料购买后，按不同生产厂家或不同的类别抽取具有代表性的材料进行复验。检验合格后才能用于工程上，不合格的材料坚决退料。6合格→底漆→校正→供使用进料→抽样复验→不合格→退料1，2型材构件制作下料→拼装→校正→钻孔→连接件组合→焊接→打磨→涂装→编号→验收2、主要构件的制作方法、H型钢屋架的制作2，1施工前认真审图，熟悉图纸设计要求，对来料品种，规格进行认真的复核，对各种构件所用材质必须认真验证，做好钢材的质量保证书的收集。2，2长型材的吊运采用吊具，实行多点吊。2、3所有构件在制作下料前，对板必须进行校正处理，以消除钢板热轧后叠放而冷热不均造成的内应力。并保证符合以下要求：钢板厚＜14mm时，不平直≤1.5mm，厚≥14mm时，不平直度≤1.0mm。2、4下料前必须复核图纸尺寸，待尺寸复核无误后方可下料，下料时要认真排料，以便最大限度地利用材料，减少损耗。2、5所有上岗施焊工...
