电路板故障诊断与检修方法(电路板七大故障表现及诊断处理方法)VIP免费

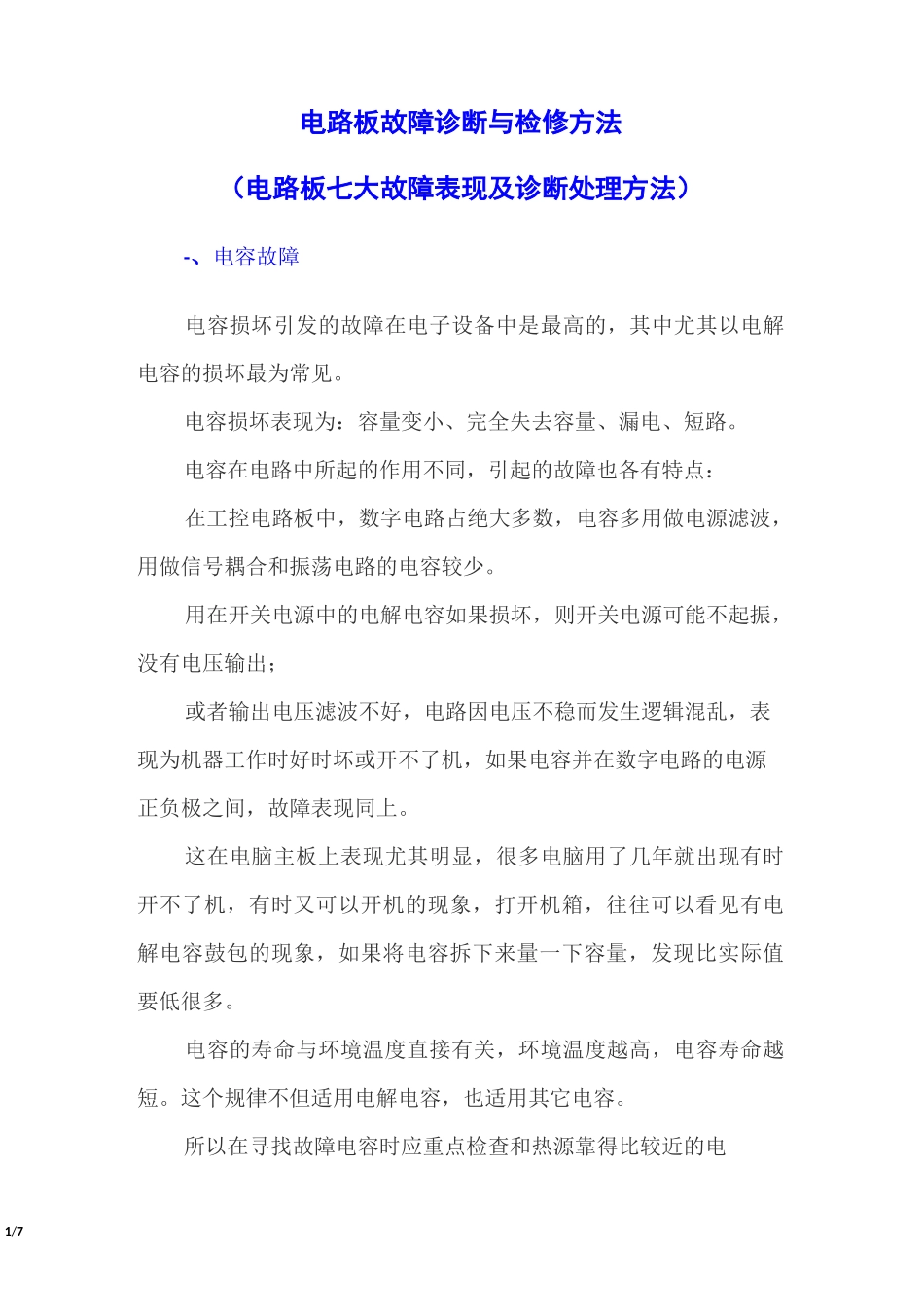

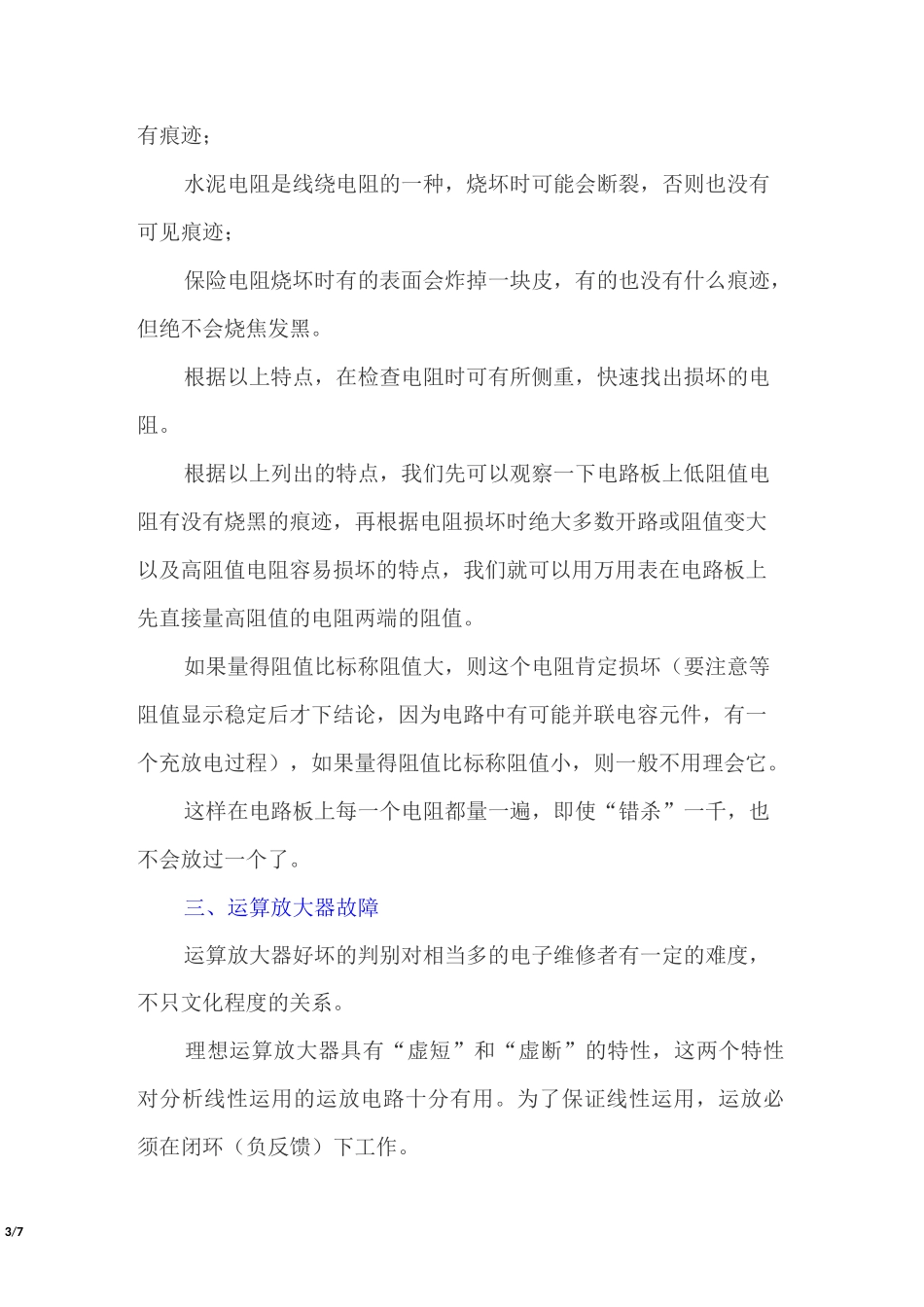

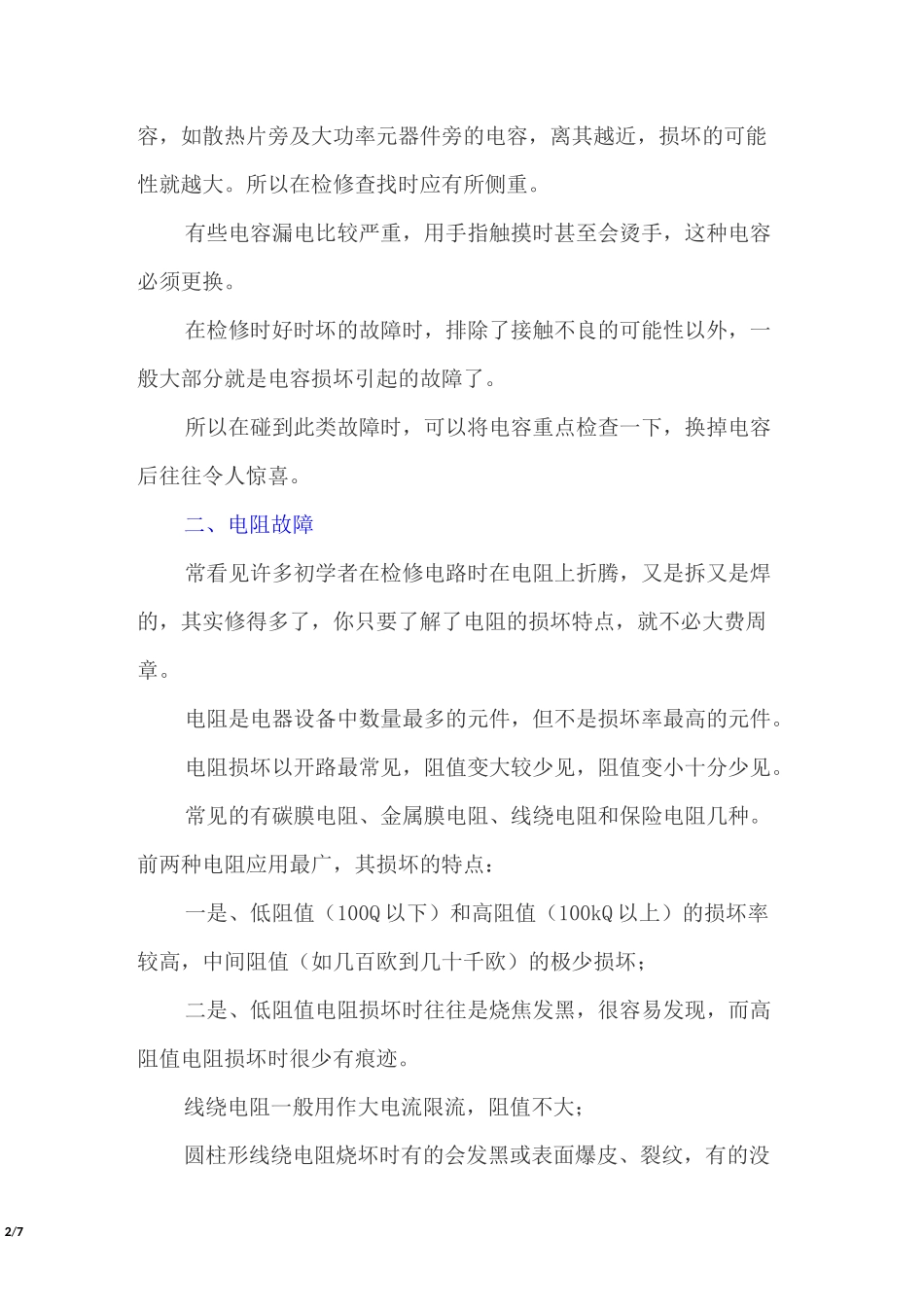

1/7电路板故障诊断与检修方法（电路板七大故障表现及诊断处理方法）-、电容故障电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。电容损坏表现为：容量变小、完全失去容量、漏电、短路。电容在电路中所起的作用不同，引起的故障也各有特点：在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。这个规律不但适用电解电容，也适用其它电容。所以在寻找故障电容时应重点检查和热源靠得比较近的电2/7容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。所以在检修查找时应有所侧重。有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜。二、电阻故障常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。前两种电阻应用最广，其损坏的特点：一是、低阻值（100Q以下）和高阻值（100kQ以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是、低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。线绕电阻一般用作大电流限流，阻值不大；圆柱形线绕电阻烧坏时有的会发黑或表面爆皮、裂纹，有的没3/7有痕迹；水泥电阻是线绕电阻的一种，烧坏时可能会断裂，否则也没有可见痕迹；保险电阻烧坏时有的表面会炸掉一块皮，有的也没有什么痕迹，但绝不会烧焦发黑。根据以上特点，在检查电阻时可有所侧重，快速找出损坏的电阻。根据以上列出的特点，我们先可以观察一下电路板上低阻值电阻有没有烧黑的痕迹，再根据电阻损坏时绝大多数开路或阻值变大以及高阻值电阻容易损坏的特点，我们就可以用万用表在电路板上先直接量高阻值的电阻两端的阻值。如果量得阻值比标称阻值大，则这个电阻肯定损坏（要注意等阻值显示稳定后才下结论，因为电路中有可能并联电容元件，有一个充放电过程），如果量得阻值比标称阻值小，则一般不用理会它。这样在电路板上每一个电阻都量一遍，即使“错杀”一千，也不会放过一个了。三、运算放大器故障运算放大器好坏的判别对相当多的电子维修者有一定的难度，不只文化程度的关系。理想运算放大器具有“虚短”和“虚断”的特性，这两个特性对分析线性运用的运放电路十分有用。为了保证线性运用，运放必须在闭环（负反馈）下工作。4/7如果没有负反馈，开环放大下的运放成为一个比较器。如果要判断器件的好坏，先应分清楚器件在电路中是做放大器用还是做比较器用。根据放大器虚短的原理，就是说如果这个运算放大器工作正常的话，其同向输入端和反向输入端电压必然相等，即使有差别也是mv级的，当然在某些高输入阻抗电路中，万用表的内阻会对电压测试有点影响，但一般也不会超过0.2V,如果有0.5V以上的差别，则放大器必坏无疑。如果器件是做比较器用，则允许同向输入端和反向输入端不等。同向电压〉反向电压，则输出电压接近正的最大值；同向电压〈反向电压，则输出电压接近0V或负的最大值（视乎双电源或单电源）。如果检测到电压不符合这个规则，则器件必坏无疑！这样你不必使用代换法，不必拆下电路板上的芯片就可以判断运算放大...
