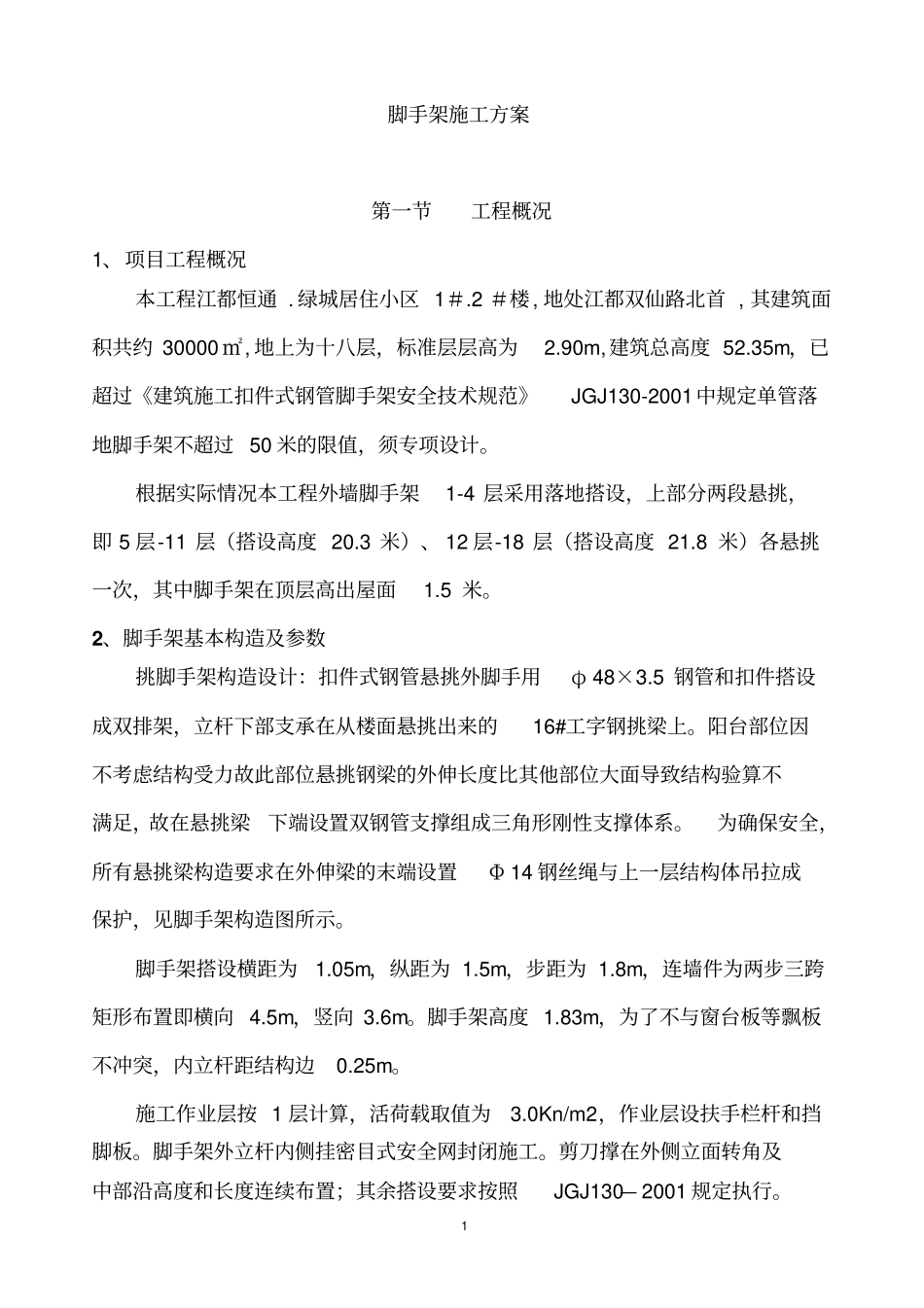

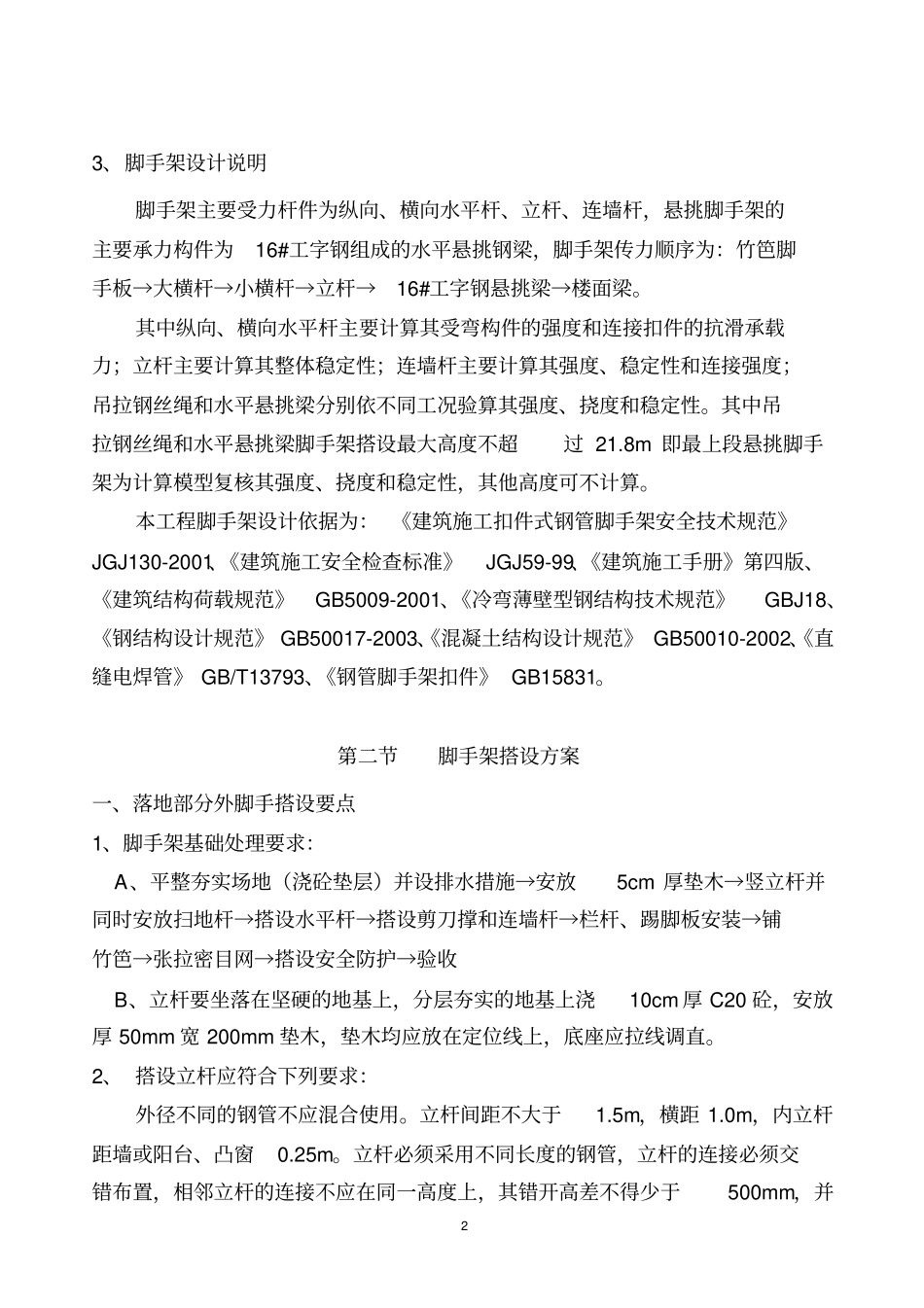

1脚手架施工方案第一节工程概况1、项目工程概况本工程江都恒通.绿城居住小区1＃.2＃楼,地处江都双仙路北首,其建筑面积共约30000㎡,地上为十八层，标准层层高为2.90m,建筑总高度52.35m，已超过《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中规定单管落地脚手架不超过50米的限值，须专项设计。根据实际情况本工程外墙脚手架1-4层采用落地搭设，上部分两段悬挑，即5层-11层（搭设高度20.3米）、12层-18层（搭设高度21.8米）各悬挑一次，其中脚手架在顶层高出屋面1.5米。2、脚手架基本构造及参数挑脚手架构造设计：扣件式钢管悬挑外脚手用φ48×3.5钢管和扣件搭设成双排架，立杆下部支承在从楼面悬挑出来的16#工字钢挑梁上。阳台部位因不考虑结构受力故此部位悬挑钢梁的外伸长度比其他部位大面导致结构验算不满足，故在悬挑梁下端设置双钢管支撑组成三角形刚性支撑体系。为确保安全，所有悬挑梁构造要求在外伸梁的末端设置Φ14钢丝绳与上一层结构体吊拉成保护，见脚手架构造图所示。脚手架搭设横距为1.05m，纵距为1.5m，步距为1.8m，连墙件为两步三跨矩形布置即横向4.5m，竖向3.6m。脚手架高度1.83m，为了不与窗台板等飘板不冲突，内立杆距结构边0.25m。施工作业层按1层计算，活荷载取值为3.0Kn/m2，作业层设扶手栏杆和挡脚板。脚手架外立杆内侧挂密目式安全网封闭施工。剪刀撑在外侧立面转角及中部沿高度和长度连续布置；其余搭设要求按照JGJ130—2001规定执行。23、脚手架设计说明脚手架主要受力杆件为纵向、横向水平杆、立杆、连墙杆，悬挑脚手架的主要承力构件为16#工字钢组成的水平悬挑钢梁，脚手架传力顺序为：竹笆脚手板→大横杆→小横杆→立杆→16#工字钢悬挑梁→楼面梁。其中纵向、横向水平杆主要计算其受弯构件的强度和连接扣件的抗滑承载力；立杆主要计算其整体稳定性；连墙杆主要计算其强度、稳定性和连接强度；吊拉钢丝绳和水平悬挑梁分别依不同工况验算其强度、挠度和稳定性。其中吊拉钢丝绳和水平悬挑梁脚手架搭设最大高度不超过21.8m即最上段悬挑脚手架为计算模型复核其强度、挠度和稳定性，其他高度可不计算。本工程脚手架设计依据为：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001、《建筑施工安全检查标准》JGJ59-99、《建筑施工手册》第四版、《建筑结构荷载规范》GB5009-2001、《冷弯薄壁型钢结构技术规范》GBJ18、《钢结构设计规范》GB50017-2003、《混凝土结构设计规范》GB50010-2002、《直缝电焊管》GB/T13793、《钢管脚手架扣件》GB15831。第二节脚手架搭设方案一、落地部分外脚手搭设要点1、脚手架基础处理要求：A、平整夯实场地（浇砼垫层）并设排水措施→安放5cm厚垫木→竖立杆并同时安放扫地杆→搭设水平杆→搭设剪刀撑和连墙杆→栏杆、踢脚板安装→铺竹笆→张拉密目网→搭设安全防护→验收B、立杆要坐落在坚硬的地基上，分层夯实的地基上浇10cm厚C20砼，安放厚50mm宽200mm垫木，垫木均应放在定位线上，底座应拉线调直。2、搭设立杆应符合下列要求：外径不同的钢管不应混合使用。立杆间距不大于1.5m，横距1.0m，内立杆距墙或阳台、凸窗0.25m。立杆必须采用不同长度的钢管，立杆的连接必须交错布置，相邻立杆的连接不应在同一高度上，其错开高差不得少于500mm，并3布置于不同的楼层。立杆接头除顶层可采用搭设连接外，其余接头必须采用对接扣件连接。搭接连接长度于不小1m,不少于2个旋转扣件固定。周边脚手架应从一个角开始向两边延伸交圈搭设，“一”字型脚手架应从一个端开始向另一端搭设。在设置第一排连墙杆前，每六跨应暂设一根抛撑，与立杆的夹角呈45°~60°，上部杆件搭设后方可视其情况拆除。3、搭设纵向水平杆应符合下列要求：纵向水平杆应水平设置，钢管的长度不宜小于三跨；纵向水平杆步高均为每1.83m一道。接头采用对接扣件连接，内外两根相临纵向水平杆的接头，不宜在同步跨内，上下两个相临接头应错开一跨，其错开的水平距离不应小于500mm，各接头中心距立杆轴心距离应小于纵距的1/3；.纵向水平杆与立杆相交处必须用直角扣件与立杆固定；沿建筑物周围搭设的脚手架应采用闭合形式，脚手架的同一步纵向水平杆必须四周交圈。4...
