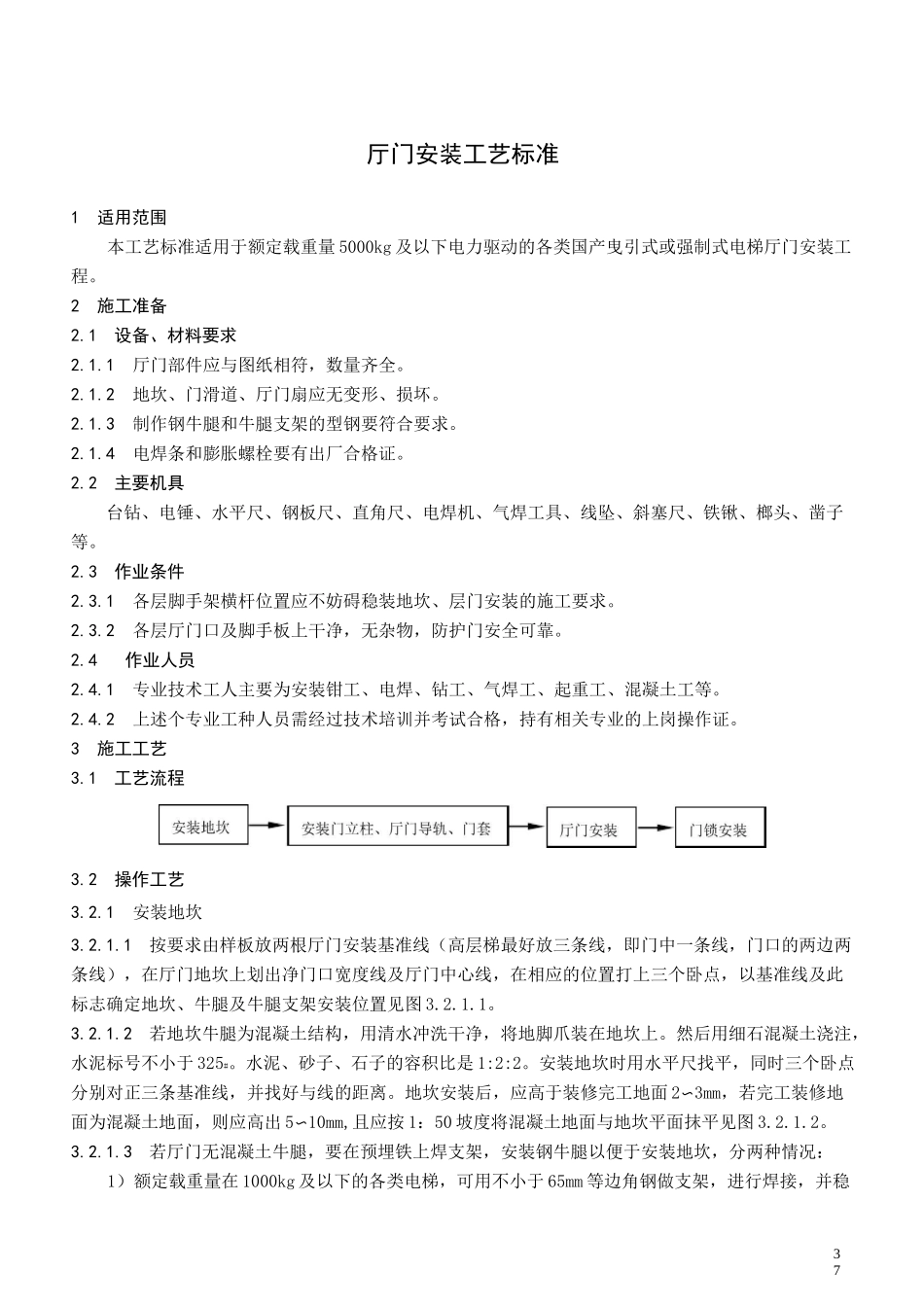

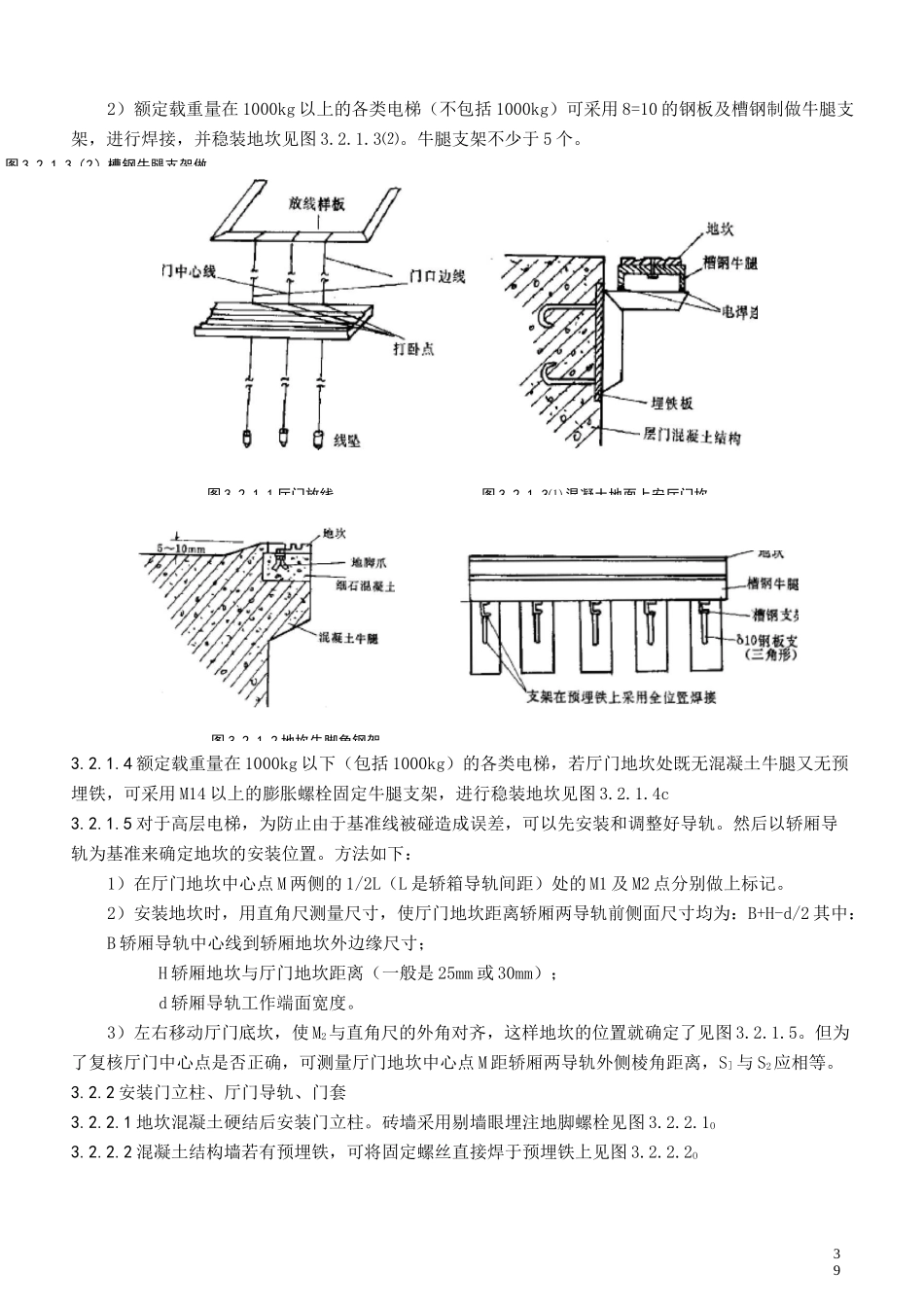

37厅门安装工艺标准1适用范围本工艺标准适用于额定载重量5000kg及以下电力驱动的各类国产曳引式或强制式电梯厅门安装工程。2施工准备2.1设备、材料要求2.1.1厅门部件应与图纸相符，数量齐全。2.1.2地坎、门滑道、厅门扇应无变形、损坏。2.1.3制作钢牛腿和牛腿支架的型钢要符合要求。2.1.4电焊条和膨胀螺栓要有出厂合格证。2.2主要机具台钻、电锤、水平尺、钢板尺、直角尺、电焊机、气焊工具、线坠、斜塞尺、铁锹、榔头、凿子等。2.3作业条件2.3.1各层脚手架横杆位置应不妨碍稳装地坎、层门安装的施工要求。2.3.2各层厅门口及脚手板上干净，无杂物，防护门安全可靠。2.4作业人员2.4.1专业技术工人主要为安装钳工、电焊、钻工、气焊工、起重工、混凝土工等。2.4.2上述个专业工种人员需经过技术培训并考试合格，持有相关专业的上岗操作证。3施工工艺3.1工艺流程3.2操作工艺3.2.1安装地坎3.2.1.1按要求由样板放两根厅门安装基准线（高层梯最好放三条线，即门中一条线，门口的两边两条线），在厅门地坎上划出净门口宽度线及厅门中心线，在相应的位置打上三个卧点，以基准线及此标志确定地坎、牛腿及牛腿支架安装位置见图3.2.1.1。3.2.1.2若地坎牛腿为混凝土结构，用清水冲洗干净，将地脚爪装在地坎上。然后用细石混凝土浇注，水泥标号不小于325#。水泥、砂子、石子的容积比是1:2:2。安装地坎时用水平尺找平，同时三个卧点分别对正三条基准线，并找好与线的距离。地坎安装后，应高于装修完工地面2〜3mm，若完工装修地面为混凝土地面，则应高出5〜10mm,且应按1：50坡度将混凝土地面与地坎平面抹平见图3.2.1.2。3.2.1.3若厅门无混凝土牛腿，要在预埋铁上焊支架，安装钢牛腿以便于安装地坎，分两种情况：1）额定载重量在1000kg及以下的各类电梯，可用不小于65mm等边角钢做支架，进行焊接，并稳38装地坎见图3.2.1.3（1）。牛腿支架不少于3个。392）额定载重量在1000kg以上的各类电梯（不包括1000kg）可采用8=10的钢板及槽钢制做牛腿支架，进行焊接，并稳装地坎见图3.2.1.3⑵。牛腿支架不少于5个。3.2.1.4额定载重量在1000kg以下（包括1000kg）的各类电梯，若厅门地坎处既无混凝土牛腿又无预埋铁，可采用M14以上的膨胀螺栓固定牛腿支架，进行稳装地坎见图3.2.1.4c3.2.1.5对于高层电梯，为防止由于基准线被碰造成误差，可以先安装和调整好导轨。然后以轿厢导轨为基准来确定地坎的安装位置。方法如下：1）在厅门地坎中心点M两侧的1/2L（L是轿箱导轨间距）处的M1及M2点分别做上标记。2）安装地坎时，用直角尺测量尺寸，使厅门地坎距离轿厢两导轨前侧面尺寸均为：B+H-d/2其中：B轿厢导轨中心线到轿厢地坎外边缘尺寸；H轿厢地坎与厅门地坎距离（一般是25mm或30mm）；d轿厢导轨工作端面宽度。3）左右移动厅门底坎，使M2与直角尺的外角对齐，这样地坎的位置就确定了见图3.2.1.5。但为了复核厅门中心点是否正确，可测量厅门地坎中心点M距轿厢两导轨外侧棱角距离，S］与S2应相等。3.2.2安装门立柱、厅门导轨、门套3.2.2.1地坎混凝土硬结后安装门立柱。砖墙采用剔墙眼埋注地脚螺栓见图3.2.2.1O3.2.2.2混凝土结构墙若有预埋铁，可将固定螺丝直接焊于预埋铁上见图3.2.2.2O图3.2.1.3⑴混凝土地面上安厅门坎图3.2.1.1厅门放线图3.2.1.2地坎牛脚角钢架图3.2.1.3（2）槽钢牛腿支架做40图3.2.2.1砖墙上安装层门图3.2.2.4加垫圈安装3.2.2.3混凝土结构墙若没有预埋铁，可在相应的位置用M12膨胀螺栓2根安装150mmXIOOmmX10mm的钢板做为预埋铁使用见图3.2.2.3。其它安装同上。3.2.2.4若门导轨、门立柱离墙超过30mm应加垫圈固定，若垫圈较高宜采用厚铁管两端加焊铁板的方法加工制成，以保证其牢固见图3.2.2.4。3.2.2.5用水平尺测量门滑道安装是否水平。如侧开门，两根滑道上端面应在同一水平面上，并用线图3.2.1.用膨胀螺栓安图3.2.2.2有预埋铁安装在混凝土上图3.2.2.3用膨胀螺栓安装和!T厅仃口沖41坠检查上滑道与地坎槽两垂面水平距离和两者之间的平行度。3.2.2.6钢门套安装后，应用钢筋棍将门套内筋与墙内钢筋焊接固定见图3.2.2.6。图3.2.2.6门套安装3.2.3厅门安装3.2.3.1将门底导脚、门滑轮装在门扇上，把偏心轮调...
